电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

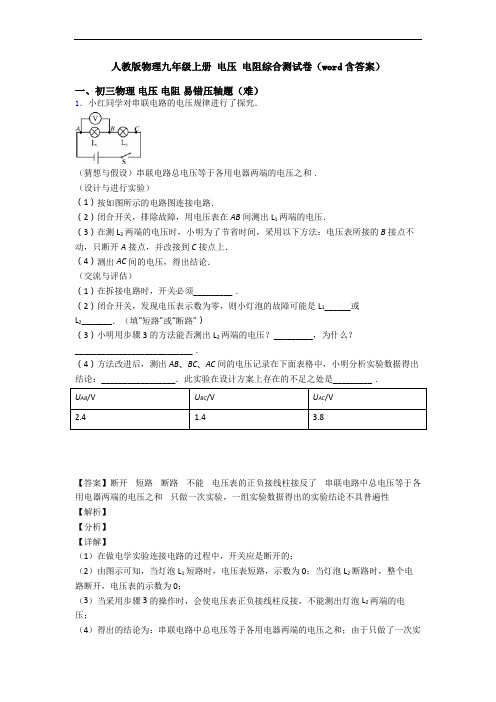

人教版物理九年级上册电压电阻综合测试卷（word含答案）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

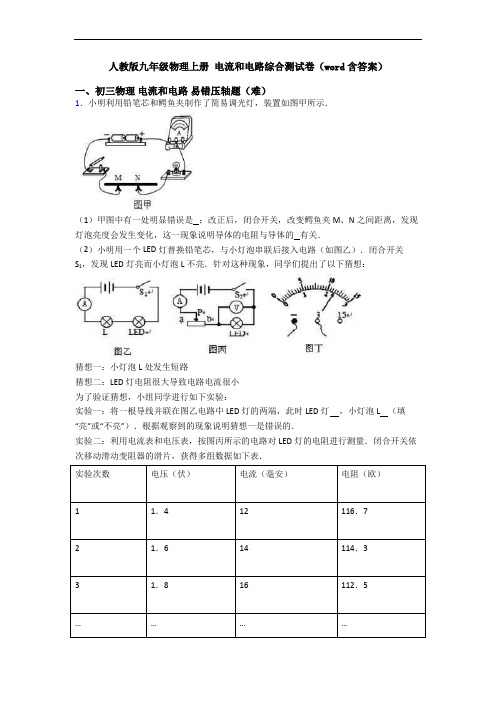

人教版九年级物理上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

九年级物理上册电流和电路综合测试卷（word含答案）九年级物理上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

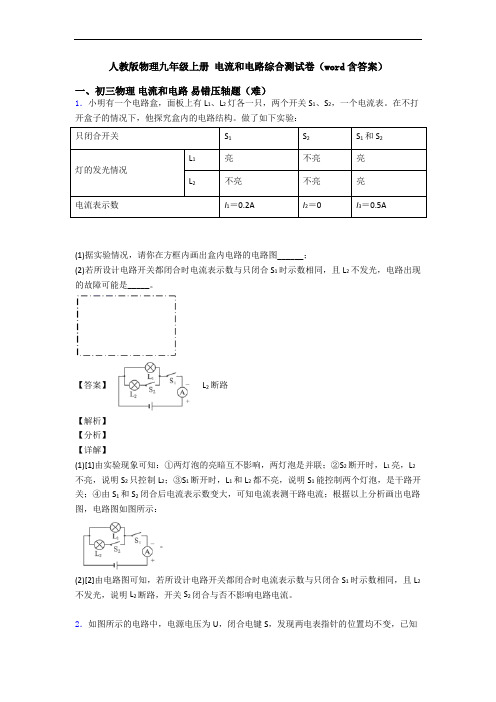

人教版物理九年级上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

在不打开盒子的情况下，他探究盒内的电路结构。

做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。

【答案】 L2断路【解析】【分析】【详解】(1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：。

(2)[2]由电路图可知，若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，说明L2断路，开关S2闭合与否不影响电路电流。

2．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．3．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。

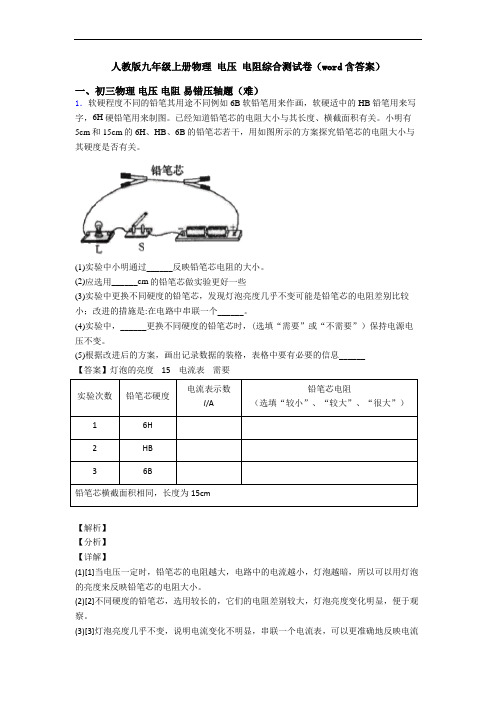

人教版九年级上册物理电压电阻综合测试卷（word含答案）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．【答案】开关断开灯泡的亮度转换法长度横截面积乙灯泡可以保护电路【解析】【分析】【详解】（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；所以他可以探究导体是否与导体的长度和导体的横截面积有关．（4）将灯泡换为电流表，a 、b 间的电阻决定电路中的电流，因此，当a 、b 间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，因为有灯泡的存在，可以起到保护电路的作用．因此乙同学的方案更好．3．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

人教版九年级物理上册电压电阻综合测试卷（word含答案）一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。

（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。

【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。

2．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

2023-2024学年人教版物理九年级上学期电学综合达标测模拟试题一、单项选择题(每题4分，共48分)题号123456789101112答案1.下列数据中，最接近实际情况的是（）A.普通家用照明灯的工作电流约为2AB.家用手电筒的额定功率约为200 WC.一节新干电池的电压约为1.5VD.电饭锅加热煮饭时的功率约为100W2.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。

下列做法符合安全用电要求的是（）A.用铜丝替代保险丝B.更换灯泡时断开电源开关C.开关接在灯泡和零线之间D.使用测电笔时手接触笔尖金属体3.列选项是小强同学对身边的一些电路工作情况进行观察分析后的判断,其中不正确的是（）A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们一定是并联的B.马路两旁的路灯,晚上同时亮,早上同时灭,它们一定是串联的C.厨房中抽油烟机装有照明灯和电动机,它们可以同时工作,它们一定是并联的D.一般家庭中都要安装几盏照明灯和其他家用电器,这些家用电器使用时互不影响,它们一定是并联的4.如图为三个不同电阻的电流随电压变化的图线,其中电阻最大的是（）A.R1B.R2C.R3D.一样大5.如图所示的电路中，①、②、③是连接在电路中的三只电学仪表;闭合开关S后，灯L1、L2均正常发光.则（）A.①是电流表，②、③是电压表B.①、②是电流表，③是电压表C.①、③是电流表，②是电压表D.②是电流表，①、③是电压表6.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电阻R1和R2两端的电压分别为（）A.1.2V 6VB.6V 1.2VC.4.8V 1.2VD.1.2V 4.8V7.标有“6V 3W”小灯泡，通过它的电流与电压的关系如图所示。

若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A.3WB.3.3WC.3.6WD.5W8.如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

人教版物理九年级上册电流和电路检测题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

人教版九年级物理上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
