D L导体和电器选择设计技术规定The latest revision on November 22, 2020DL5222-2005导体和电器选择设计技术规定目次前言1 范围2 规范性引用文件3 总则4 名词术语及定义5 基本规定6 环境条件7 导体基本规定软导线硬导体离相封闭母线共箱封闭母线电缆母线SF6气体绝缘母线电力电缆8 电力变压器9 高压开关设备基本规定高压断路器发电机断路器10 负荷开关基本规定高压负荷开关重合器分段器真空接触器11 高压隔离开关12 及以上气体绝缘金属封闭开关设备13 交流金属封闭开关设备14 电抗器基本规定限流电抗器并联电抗器并联电抗器中性点小电抗器15 电流互感器16 电压互感器17 高压熔断器18 中性点接地设备消弧线圈接地电阻接地变压器19 变频装置20 过电压保护设备避雷器阻容吸收器21 绝缘子及穿墙套管附录A（规范性附录）本规定用词说明附录B（规范性附录）高压输变电设备的绝缘水平附录C（规范性附录）线路和发电厂、变电站污秽分级标准附录D（资料性附录）裸导体的长期允许载流量及其修正系数附录E（资料性附录）导体的经济电流密度附录F（规范性附录）短路电流实用计算附录G（资料性附录）有关法定计量单位名称、符号及换算表条文说明前言本规定根据原国家经贸委《关于确认1998年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）的安排，对《导体和电器选择设计技术规定》（SDGJ 14—1986）进行修订。
本次修订工作，是根据当前我国的技术经济政策和近几年来我国的建设和生产运行实践经验，结合当前的实际情况并尽可能吸收国外先进技术进行的。
本规定较修订前的规定充气母线、电除对某些条款进行调整和修改以外，还增加了共箱封闭母线、电缆母线、SF6力电缆、发电机断路器、重合器、分段器、真空接触器、高压负荷开关、交流金属封闭开关设备、并联电抗器、中性点接地设备、变频装置和阻容吸收器等章节。
目次前言1范围2规范性引用文件3总则4名词术语及定义5基本规定6环境条件7导体7.1基本规定7.2软导线7.3硬导体7.4离相封闭母线7.5共箱封闭母线7.6电缆母线7.7SF6气体绝缘母线7.8电力电缆8电力变压器9高压开关设备9.1基本规定9.2高压断路器9.3发电机断路器10负荷开关10.1基本规定10.2高压负荷开关10.3重合器10.4分段器10.5真空接触器11高压隔离开关1272.5kV及以上气体绝缘金属封闭开关设备13交流金属封闭开关设备14电抗器14.1基本规定14.2限流电抗器14.3并联电抗器14.4并联电抗器中性点小电抗器15电流互感器16电压互感器17高压熔断器18中性点接地设备18.1消弧线圈18.2接地电阻18.3接地变压器19变频装置20过电压保护设备20.1避雷器20.2阻容吸收器21绝缘子及穿墙套管附录A（规范性附录）本规定用词说明附录B（规范性附录）高压输变电设备的绝缘水平附录C（规范性附录）线路和发电厂、变电站污秽分级标准附录D（资料性附录）裸导体的长期允许载流量及其修正系数附录E（资料性附录）导体的经济电流密度附录F（规范性附录）短路电流实用计算附录G（资料性附录）有关法定计量单位名称、符号及换算表条文说明前言本规定根据原国家经贸委《关于确认1998年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）的安排，对《导体和电器选择设计技术规定》（SDGJ 14—1986）进行修订。
本次修订工作，是根据当前我国的技术经济政策和近几年来我国的建设和生产运行实践经验，结合当前的实际情况并尽可能吸收国外先进技术进行的。
本规定较修订前的规定除对某些条款进行调整和修改以外，还增加了共箱封闭母线、电缆母线、SF6充气母线、电力电缆、发电机断路器、重合器、分段器、真空接触器、高压负荷开关、交流金属封闭开关设备、并联电抗器、中性点接地设备、变频装置和阻容吸收器等章节。

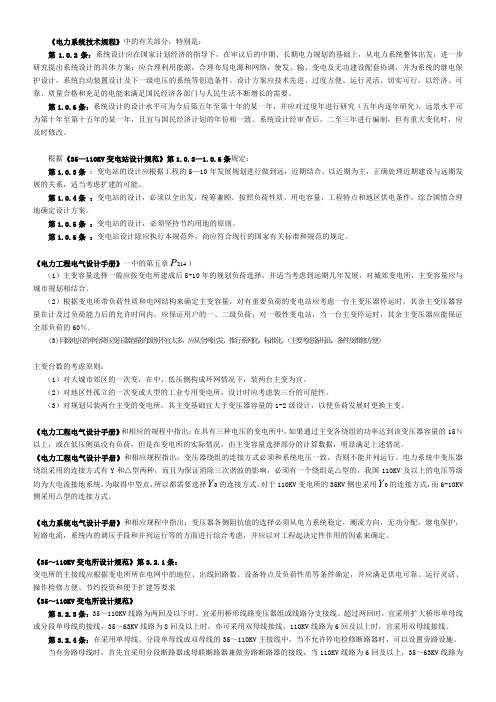

《电力系统技术规程》中的有关部分，特别是：第1.0.2条：系统设计应在国家计划经济的指导下，在审议后的中期、长期电力规划的基础上，从电力系统整体出发，进一步研究提出系统设计的具体方案；应合理利用能源，合理布局电源和网络，使发、输、变电及无功建设配套协调，并为系统的继电保护设计，系统自动装置设计及下一级电压的系统等创造条件。
设计方案应技术先进、过度方便、运行灵活、切实可行，以经济、可靠、质量合格和充足的电能来满足国民经济各部门与人民生活不断增长的需要。
第1.0.6条：系统设计的设计水平可为今后第五年至第十年的某一年，并应对过度年进行研究（五年内逐年研究），远景水平可为第十年至第十五年的某一年，且宜与国民经济计划的年份相一致。
系统设计经审查后，二至三年进行编制，但有重大变化时，应及时修改。
根据《35—110KV 变电站设计规范》第1.0.3—1.0.6条规定：第1.0.3条 ：变电站的设计应根据工程的5—10年发展规划进行做到远，近期结合。
以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条 ：变电站的设计，必须以全出发，统筹兼顾。
按照负荷性质，用电容量，工程特点和地区供电条件，综合国情合理地确定设计方案。
第1.0.5条 ：变电站的设计，必须坚持节约用地的原则。
第1.0.6条 ：变电站设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
《电力工程电气设计手册》一中的第五章214P ）（1）主变容量选择一般应按变电所建成后5-10年的规划负荷选择，并适当考虑到远期几年发展，对城郊变电所，主变容量应与城市规划相结合。
（2）根据变电所带负荷性质和电网结构来确定主变容量，对有重要负荷的变电站应考虑一台主变压器停运时，其余主变压器容量在计及过负荷能力后的允许时间内，应保证用户的一、二级负荷；对一般性变电站，当一台主变停运时，其余主变压器应能保证全部负荷的60％.(3)同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化，标准化。
![[整理]DL5222-《导体和电器选择设计技术规定》.](https://img.taocdn.com/s1/m/55e7765d5a8102d276a22fea.png)
目次前言1范围2规范性引用文件3总则4名词术语及定义5基本规定6环境条件7导体7.1基本规定7.2软导线7.3硬导体7.4离相封闭母线7.5共箱封闭母线7.6电缆母线7.7SF6气体绝缘母线7.8电力电缆8电力变压器9高压开关设备9.1基本规定9.2高压断路器9.3发电机断路器10负荷开关10.1基本规定10.2高压负荷开关10.3重合器10.4分段器10.5真空接触器11高压隔离开关1272.5kV及以上气体绝缘金属封闭开关设备13交流金属封闭开关设备14电抗器14.1基本规定14.2限流电抗器14.3并联电抗器14.4并联电抗器中性点小电抗器15电流互感器16电压互感器17高压熔断器18中性点接地设备18.1消弧线圈18.2接地电阻18.3接地变压器19变频装置20过电压保护设备20.1避雷器20.2阻容吸收器21绝缘子及穿墙套管附录A（规范性附录）本规定用词说明附录B（规范性附录）高压输变电设备的绝缘水平附录C（规范性附录）线路和发电厂、变电站污秽分级标准附录D（资料性附录）裸导体的长期允许载流量及其修正系数附录E（资料性附录）导体的经济电流密度附录F（规范性附录）短路电流实用计算附录G（资料性附录）有关法定计量单位名称、符号及换算表条文说明前言本规定根据原国家经贸委《关于确认1998年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）的安排，对《导体和电器选择设计技术规定》（SDGJ 14—1986）进行修订。
本次修订工作，是根据当前我国的技术经济政策和近几年来我国的建设和生产运行实践经验，结合当前的实际情况并尽可能吸收国外先进技术进行的。
本规定较修订前的规定除对某些条款进行调整和修改以外，还增加了共箱封闭母线、电缆母线、SF6充气母线、电力电缆、发电机断路器、重合器、分段器、真空接触器、高压负荷开关、交流金属封闭开关设备、并联电抗器、中性点接地设备、变频装置和阻容吸收器等章节。
导体和电器选择设计技术规定导体和电器选择设计技术规定导体和电器的选择设计技术规定是为了保证电气设备的安全运行和长久耐用而制定的。
这些规定涵盖了导体和电器的选材、安装、使用等方面的要求，以确保设备的正常运行和人身财产的安全。
首先，在导体的选择上，我们应该考虑导电性能、耐热性、绝缘性和抗腐蚀能力等因素。
导体应具备良好的导电性，确保电流能够顺利地传输；耐热性能要好，能够在高温环境下长时间工作而不受损；绝缘性能要强，避免在导体周围形成电弧或电火花，造成火灾事故；同时还应具备较强的抗腐蚀能力，以防止导体因长期暴露在恶劣环境中而受损。
此外，还应根据导体的使用场所和载流量大小来选择适当的导体截面积，以确保电流能够顺利传输，不造成过热和过载。
其次，在电器的选择上，我们应该考虑其功率、电压等级、安全性和可靠性等因素。
电器的功率应该与所需的负载相匹配，不能过小或过大，以免影响电气设备的正常工作；电压等级应与供电系统相一致，以确保电器能正常工作并保证安全；电器的安全性能要好，应该有过热保护、漏电保护等功能，以防止发生火灾或触电事故；电器的可靠性也很重要，应该选择具有较长寿命和低故障率的产品，避免频繁更换和维修。
最后，在导体和电器的安装和使用上，我们也有一些技术规定。
导体的安装应符合国家的电气安装规范，要正确、牢固地固定，避免弯曲和磨损；在接线时要保持导线的良好接触，避免接触电阻过大和产生火花；电器的使用要符合其使用说明书和规定，不得超载使用，应定期检查和维护，避免故障和事故的发生。
总之，导体和电器的选择设计技术规定是确保电气设备安全运行的关键，也是保护人身和财产安全的重要保障。
在设计和选择导体和电器时，必须综合考虑各种因素，选择合适的材料和产品，确保设备的正常工作和人身财产的安全。
（注：本篇答案由AI生成，仅供参考。
）。

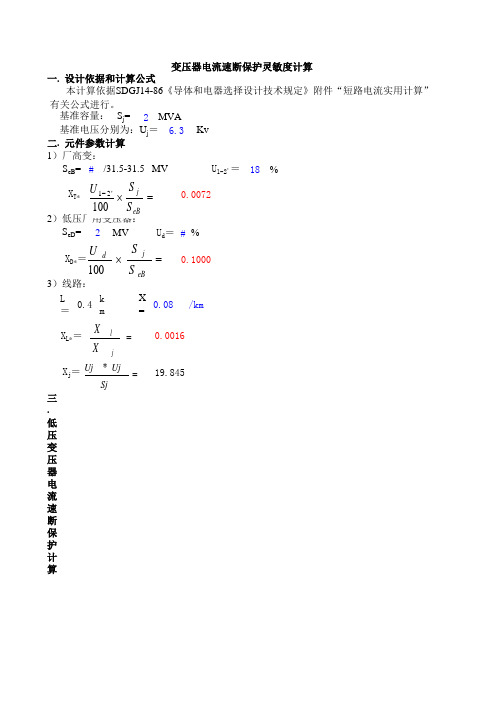

截面积计算公式：
1、主干线截面计算：
S 主=S×(1+0.05)=
244.39×(1+0.05)=256.61
(mm 2)
S 分=S×(1+0.05)=
0×(1+0.05)=0.00
(mm 2
)
3、选择结果：
240/30#N/A
50
4、按长期允许电流校验截面：
(mm 2)
0.00(mm 2)
244.39
12×2000
1.732×35×1.80×0.9
0×2000
1.732×35×1.80×0.9
由于导线在实际工程中余度为:5%
根据风力发电机年利用小时数及集电线路电压等级在1987年颁布的《导体和电器选择设计技术规定》(SDGJ14 - 86)中可查得。
地线型号：GJ-主干线导线型号：LGJ-分支线导线型号：LGJ-由于导线在实际工程中余度为:5%
截面选择中不应使预期的输送容量超过导线发热所允许的数值，导线在空气中截流量按发热条件有一最大允许温度值。
钢芯铝绞线在环境温度＋25℃，最高允许温度为＋70℃。
在额定电压下导线输送的最大功率为：
=
=
=1.732×0.81×35×562=
27595.4364
带12台风机输送功率P为：
P=2000×12=24000
校验结果：
注：
1、输入量
2、
输出量
Pmax>P,满足长期允许电流校验要求。
目次前言1 范围2 规范性引用文件3 总则4 名词术语及定义5 基本规定6 环境条件7 导体7.1 基本规定7.2 软导线7.3 硬导体7.4 离相封闭母线7.5 共箱封闭母线7.6 电缆母线7.7 SF6气体绝缘母线7.8 电力电缆8 电力变压器9 高压开关设备9.1 基本规定9.2 高压断路器9.3 发电机断路器10 负荷开关10.1 基本规定10.2 高压负荷开关10.3 重合器10.4 分段器10.5 真空接触器11 高压隔离开关12 72.5kV及以上气体绝缘金属封闭开关设备13 交流金属封闭开关设备14 电抗器14.1 基本规定14.2 限流电抗器14.3 并联电抗器14.4 并联电抗器中性点小电抗器15 电流互感器16 电压互感器17 高压熔断器18 中性点接地设备18.1 消弧线圈18.2 接地电阻18.3 接地变压器19 变频装置20 过电压保护设备20.1 避雷器20.2 阻容吸收器21 绝缘子及穿墙套管附录A（规范性附录）本规定用词说明附录B（规范性附录）高压输变电设备的绝缘水平附录C（规范性附录）线路和发电厂、变电站污秽分级标准附录D（资料性附录）裸导体的长期允许载流量及其修正系数附录E（资料性附录）导体的经济电流密度附录F（规范性附录）短路电流实用计算附录G（资料性附录）有关法定计量单位名称、符号及换算表条文说明前言本规定根据原国家经贸委《关于确认1998年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）的安排，对《导体和电器选择设计技术规定》（SDGJ 14—1986）进行修订。
本次修订工作，是根据当前我国的技术经济政策和近几年来我国的建设和生产运行实践经验，结合当前的实际情况并尽可能吸收国外先进技术进行的。
本规定较修订前的规定除对某些条款进行调整和修改以外，还增加了共箱封闭母线、电缆母线、SF6充气母线、电力电缆、发电机断路器、重合器、分段器、真空接触器、高压负荷开关、交流金属封闭开关设备、并联电抗器、中性点接地设备、变频装置和阻容吸收器等章节。
经济电流密度的近似计算公式安岳供电公司 李荣久经济电流密度是选择电力线路导线截面的控制条件之一。
导线截面的大小，直接影响线路投资和电能损耗。
为了节省投资，要求导线截面小些；为了降低电能损耗，要求导线截面大些。
综合考虑，确定一个比较合理的导线截面，称为经济截面积，与其对应的电流密度称为经济电流密度。
经济电流密度是随着材料价格的变化和供电时间的长短而变化的，我国在1956年规定的经济电流密度如表1。
表1 导线和电缆的经济电流密度J （A/mm 2） 架空电线材料 年最大负荷利用时间t max （h)电缆线芯材料 年最大负荷利用时间t max (h) 3000以下 3000~5000 5000以上 3000以下 3000~5000 5000以上 铜 3.00 2.25 1.75 铜 2.5 2.25 2.00 铝1.651.150.90铝1.921.731.54在1987年颁发的《导体和电器选择设计技术规定（SDGJ14-86)》中，以曲线图的形式规定了用于220kV 及以下不同使用条件的铝导体的经济电流密度，细化了经济电流密度值。
考虑到方便应用于计算机，笔者通过对曲线图的数据分析，拟定了相应的近似计算公式如下：LJ ，10kV 及以下 max0.0001551.92t J e-≈ LGJ ，10kV 及以下 max0.0001552.21t J e-≈ LGJQ/LGJ35~220kV max0.0001582.47t J e-≈用Excel 工作表计算的近似公式的数值和误差如表2。
表2近似公式和《导体和电器选择设计技术规定（SDGJ14-86)》附录曲线图的经济电流密度值的比较表 导线及 电压最大负荷利用小时数t max （h ） 2000 3000 4000 5000 6000 7300 LJ ，10kV 及以下 SDGJ14-86 1.47 1.21 1.00 0.86 0.75 0.62 近似公式 1.41 1.21 1.03 0.88 0.76 0.62 误差（%） -4.20 -0.33 3.29 2.85 1.01 -0.11 LGJ ，10kV 及以下 SDGJ14-86 1.69 1.39 1.18 0.99 0.87 0.73 近似公式 1.62 1.39 1.19 1.02 0.87 0.71 误差（%） -4.09 -0.13 0.75 2.84 0.23 -2.35 LGJQ/LGJ 35~220kVSDGJ14-86 1.83 1.52 1.29 1.09 0.95 0.80 近似公式 1.80 1.54 1.31 1.12 0.96 0.78 误差（%）-1.601.161.772.840.75-2.57从表2可以看出，与《规定》比较，近似公式的误差在-4.5%~+3.5%以内，是可以用于工程计算的。
本文由ｌｉｚｈｅｎｇｈｕｉ２２８贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
第一章 总则 第二章 裸导体 第三章 高压断路器 第四章 高压隔离开关 第五章 ＳＦ６ 封闭式组合电器 第六章 高压熔断器 第七章 限流电抗器 第八章 消弧线圈 第九章 电流互感器 第十章 电压互感器 第十一章 绝缘子及穿墙套管 第十二章 避雷器 附件 短路电流实用计算 附录一 高压输变电设备的绝缘水平 附录二 发电厂、变电所污秽分级标准 附录三 裸导体的长期允许载流量及其校正系数 附录四 导体的经济电流密度 附录五 有关法定计量单位名称、符号及换算表 附录六 本规定用词说明 ＊打印 ＊刷新 导体和电器选择设计技术规定 ＳＤＧＪ １４－８６ 关于颁发《导体和电器选择设计技术规定》 关于颁发《导体和电器选择设计技术规定》 （ＳＤＧＪ １４—８６）的通知 — 的通知 （８７）水电电规技字第 ４ 号 水电电规技字第 （８７）水电机字第 ４ 号 为适应电力建设发展的需要，电力规划设计院和水利水电规划设计院委托西北电力设计院对一九八○ 年颁发的《导体和电器选择设计技术规定》ＤＬＧＪ１４—８０（试行）进行了修订。
这次修订工作，系根据当前我国的技术经济政策和近几年来我国的建设和生产运行实践经验，结合当 前的实际情况和尽可能吸收国外先进技术进行的。
一九八六年四月由电力规划设计院和水利水电规划设计院对修订后的技术规定组织了审查，现颁发实 施。
在执行本规定过程中，如发现有不妥和需要补充时，请将意见寄西北电力设计院，并抄送电力规划设 计院和水利水电规划设计院。
１９８７ 年 １ 月 １７ 日 第一章 总 则 第一节 一 般 规 定 第 １．１．１ 条 本规定适用于发电厂和变电所新建工程选择交流 ３～５００ｋＶ 的导体和电器。
对扩建和改建 工程可参照使用。
第 １．１．２ 条 选择导体和电器的一般原则如下： 一、应力求技术先进，安全适用，经济合理； 二、应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展； 三、应按当地环境条件校核； 四、应与整个工程的建设标准协调一致； 五、选择的导体品种不宜太多； 六、选用新产品应积极慎重。
新产品应有可靠的试验数据，并经主管单位鉴定合格。
第 １．１．３ 条 选用的电器允许最高工作电压不得低于该回路的最高运行电压。
第 １．１．４ 条 选用导体的长期允许电流不得小于该回路的持续工作电流。
由于高压开断电器没有连续过载的能力，在选择其额定电流时，应满足各种可能运行方式下回路持续 工作电流的要求。
在断路器、隔离开关、空气自然冷却限流电抗器等电器各部分的最大允许发热温度，不超过《交流高 压电器在长期工作时的发热》ＧＢ７６３—７４ 所规定的数值情况下，当这些电器使用在环境温度高于＋４０℃（但 不高于＋６０℃）时，环境温度每增加 １℃，减少额定电流 １．８％；当使用在环境温度低于＋４０℃时，环境温度 每降低 １℃，增加额定电流 ０．５％，但其最大过负荷不得超过额定电流的 ２０％。
第 １．１．５ 条 验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按具体工程的设计 规划容量计算，并考虑电力系统的远景发展规划（宜为该期工程建成后 ５～１０ 年）。
确定短路电流时，应按可能发生最大短路电流的正常接线方式，不应按仅在切换过程中可能并列运行 的接线方式。
第 １．１．６ 条 验算导体和电器用的短路电流，按下列情况进行计算： 一、除计算短路电流的衰减时间常数和低压网络的短路电流外，元件的电阻都略去不计。
二、 在电气连接的网络中， 应考虑具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响。
第 １．１．７ 条 对不带电抗器回路的计算短路点应选择在正常接线方式时短路电流为最大的地点。
对带电抗器的 ６～１０ｋＶ 出线与厂用分支线回路的计算短路点， 除其母线与母线隔离开关之间隔板前的 引线和套管应选择在电抗器前外，其余导体和电器宜选择在电抗器之后。
第 １．１．８ 条 导体和电器的动稳定、热稳定以及电器的开断电流，可按三相短路验算。
若发电机出口的 两相短路，或中性点直接接地系统，自耦变压器等回路中的单相、两相接地短路较三相短路严重时，则应 按严重情况验算。
第 １．１．９ 条 用熔断器保护的导体和电器可不验算热稳定；除用有限流作用的熔断器保护者外，裸导体 和电器的动稳定仍应验算。
用熔断器保护的电压互感器回路，可不验算动、热稳定。
第 １．１．１０ 条 验算裸导体短路热效应的计算时间，宜采用主保护动作时间加相应的断路器全分闸时间。
如主保护有死区时，则采用能对该死区起作用的后备保护动作时间，并采用相应处的短路电流值。
电器的短路热效应计算时间，宜采用后备保护动作时间加相应的断路器全分闸时间。
第 １．１．１１ 条 电器的绝缘水平，应按电网中出现的各种过电压和保护设备相应的保护水平来确定，并 按附录一所列数值选取。
在进行绝缘配合时，应权衡过电压的各种保护装置、设备造价、维修费用以及故 障损失等因素，力求取得较高的综合经济效益，当所选电器的绝缘水平低于附录一所列数值，或 ２２０ｋＶ 及 以上电压等级的电器采用附录一中降低一级的绝缘水平时，应通过绝缘配合计算，选用适当的过电压保护 设备。
第 １．１．１２ 条 在正常运行和短路时，电器引线的最大作用力不应大于电器端子允许的荷载。
屋外配电装置的导体、套管、绝缘子和金具，应根据当地气象条件和不同受力状态进行力学计算。
其 安全系数不应小于表 １．１．１２ 所列数值。
表 １．１．１２ 导体和绝缘子的安全系数 类 别 荷载长期 作用时 ２．５ ４ ４ ２．０ 荷载短时 作用时 １．６７ ２．５ ２．５ １．６７ 套管、支持绝缘子及其金具 悬式绝缘子及其金具 软导线 硬导体 ② ① ①悬式绝缘子的安全系数对应于一小时机电试验荷载，而不是破坏荷载。
若是后者，安全系数则分别 应为 ５．３ 和 ３．３。
②硬导体的安全系数对应于破坏应力， 而不是屈服点应力。
若是后者， 安全系数则分别应为 １．６ 和 １．４。
第二节 环 境 条 件 第 １．２．１ 条 选择导体和电器时，应按当地环境条件校核。
当气温、风速、湿度、污秽、海拔、地震、 覆冰等环境条件超出一般电器的基本使用条件时，应通过技术经济比较分别采取下列措施： 一、向制造部门提出补充要求，订制符合当地环境条件的产品； 二、在设计或运行中采取相应的防护措施，如采用屋内配电装置、水冲洗、减震器等。
第 １．２．２ 条 选择导体和电器的环境温度宜采用表 １．２．２ 所列数值。
第 １．２．３ 条 选择屋外导体时，应考虑日照的影响。
对于按经济电流密度选择的屋外导体，如发电机引 出线的封闭母线，组合导线等，可不校验日照的影响。
计算导体日照的附加温升时，日照强度取 ０．１Ｗ／ｃｍ２，风速取 ０．５ｍ／ｓ。
日照对屋外电器的影响，应由制造部门在产品设计中考虑。
当缺乏数据时，可按电器额定电流的 ８０％ 选择设备。
表 １．２．２ 选择导体和电器的环境温度（℃） 环 境 温 度 最 最热月平均最高温度 该处通风设计温度。
当无资料时，可取最热月平 均最高温度加 ５℃ 年最高温度 该处通风设计最高排风温度 该处通风设计温度。
当无资料时，可取最热月平 均最高温度加 ５℃ 年最低温度 高 最 低 类 别 安装场所 屋 外 内 外 裸 导 体 屋 屋 电 器 屋内电抗器 屋内其它 注：１．年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。
２．最热月平均最高温度为最热月每日最高温度的月平均值；取多年平均值。
第 １．２．４ 条 选择导体和电器时所用的最大风速，可取离地面 １０ｍ 高、３０ 年一遇的 １０ｍｉｎ 平均最大风 速。
最大设计风速超过 ３５ｍ／ｓ 的地区，可在屋外配电装置的布置中采取措施。
阵风对屋外电器及电瓷产品 的影响，应由制造部门在产品设计中考虑。
５００ｋＶ 电器宜采用离地面 １０ｍ 高、５０ 年一遇 １０ｍｉｎ 平均最大风速。
第 １．２．５ 条 在积雪、覆冰严重地区，应尽量采取防止冰雪引起事故的措施。
隔离开关的破冰厚度，应大于安装场所最大覆冰厚度。
第 １．２．６ 条 选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。
对湿度较高的场 所，应采用该处实际相对湿度。
当无资料时，相对湿度可比当地湿度最高月份的平均相对湿度高 ５％。
在工程设计中应根据污秽情况选用下列措施： 第 １．２．７ 条 为保证空气污秽地区导体和电器的安全运行， 一、增大电瓷外绝缘的有效泄漏比距，选用有利于防污的电瓷造型，如采用半导体釉、大小伞、大倾 角、钟罩式等特制绝缘子。
二、对 ２ 级及以上污秽区的 ６３～１１０ｋＶ 配电装置宜采用屋内型。
当技术经济合理时，２２０ｋＶ 配电装置 也可采用屋内型。
发电厂、变电所污秽分级标准见附录二。
第 １．２．８ 条 对安装在海拔高度超过 １０００ｍ 地区的电器外绝缘一般应予加强。
当海拔高度在 ４０００ｍ 以 下时，其试验电压应乘以系数 Ｋ，系数 Ｋ 的计算公式如下： ＊ 式中 Ｈ ＊——安装地点的海拔高度（ｍ）。
海拔高度超过 １０００ｍ 的地区，可选用高原型产品或选用外绝缘提高一级的产品。
在海拔 ３０００ｍ 以下 地区，２２０ｋＶ 及以下配电装置也可选用磁吹避雷器来保护一般电器的外绝缘。
由于现有 １１０ｋＶ 及以下大多数电器的外绝缘有一定裕度，故可使用在海拔 ２０００ｍ 以下的地区。
第 １．２．９ 条 选择导体和电器时，应根据当地的地震烈度选用能够满足地震要求的产品。
地震基本烈度为 ７ 度及以下地区的电器可不另采取防震措施。
在 ７ 度以上地区，电器应能承受相应地 震烈度的地震力。
在安装时，应考虑支架对地震力的放大作用。
电器的辅助设备应具有与主设备相同的抗震能力。
第 １．２．１０ 条 电器及金具在 １．１ 倍最高工作相电压下，晴天夜晚不应出现可见电晕，１１０ｋＶ 及以上电压 户外晴天无线电干扰电压不应大于 ２５００μＶ，并应由制造部门在产品设计中考虑。
断路器的非连续性噪音水平， 屋内不应大于 ９０ｄＢ； 第 １．２．１１ 条 电器的连续性噪音水平不应大于 ８５ｄＢ。
屋外的空气断路器不应大于 １１０ｄＢ（测试位置距声源设备外沿垂直面的水平距离为 ２ｍ、离地高度 １～１．５ｍ 处）。
第二章 裸 导 体 第一节 一 般 规 定 第 ２．１．１ 条 裸导体应根据具体情况，按下列技术条件进行选择或校验： 一、电流； 二、经济电流密度； 三、电晕； 四、动稳定或机械强度； 五、热稳定； 六、允许电压降。
