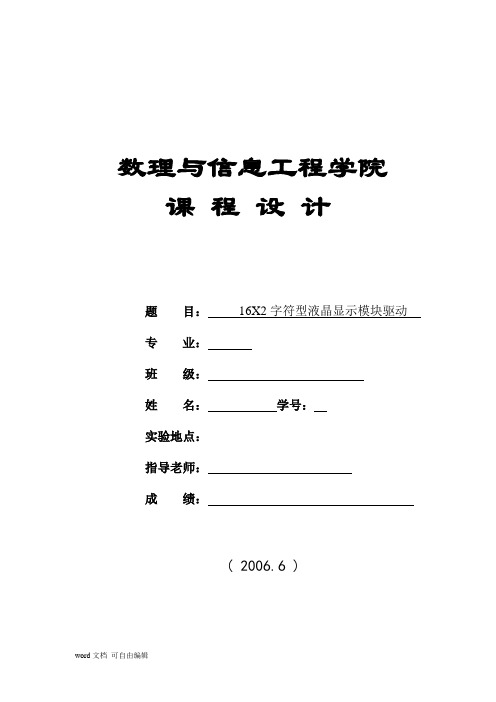

数理与信息工程学院课程设计题目:16X2字符型液晶显示模块驱动专业:班级:姓名:学号:实验地点:指导老师:成绩:( 2006.6 )目录第1节引言 (3)1.116×2液晶显示模块概述 (3)1.2本设计任务 (3)1.3系统基本功能 (3)第2节系统硬件设计 (4)2.1 系统的硬件构成及功能 (4)2.2 AT89C2051单片机及其引脚说明 (5)2.3 MD—162液晶显示模块及其引脚说明 (6)第3节系统软件设计 (7)3.1系统主程序设计 (7)3.2字符发生存储器 (8)3.3MD-162内部控制器的指令 (9)3.4 字符发生器RAM地址设置 (9)第4节系统调试与测试结果分析…………………………………………第5节结束语 (10)液晶显示模块的比较并举例其在实际中的应用等参考文献 (11)附录 (12)1. 液晶显示字符使用说明 (12)2.在第一行显示”HELLO”全部源程序 (13)3. 采用查表的方法实现字符显示 (15)16X2字符型液晶显示模块的驱动第1节引言液晶显示器(LCD)以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器,根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等.这里以常用的2行16个字的DM-162液晶模块来驱动显示字符.1.1 16×2液晶显示模块的驱动概述16×2液晶显示模块的驱动采用AT89C2051芯片及DM-162显示模块实现16×2个字符的左移或者右移显示.AT89C2051用以控制显示字符的位置,字符的显示方式,及传递字符字码.1.2 本设计任务使用AT89C2051实现液晶模块的字符控制显示.1.3系统主要功能16×2液晶显示模块的外观如图1所示。
其主要功能有:在液晶显示模块的某个具体的存储位置显示指定的字符;控制一连串字符向左或者向右移动;控制单行或者双行显示。
One Stop Displays公司16×2字符PLED
佚名
【期刊名称】《电子产品世界》
【年(卷),期】2006(000)12X
【摘要】One Stop Displays公司(OSD)发布16×2PLED模块,大小为
84mm×44mm。
OSD1602M03-F显示模块具有PLED技术的所有优点,包括160°视角,100:1对比度,20mA低电流(在40nit的均匀照明下)。
采用标准Hitachi HD44780字符LCD接口和命令集。
【总页数】1页(P37)
【正文语种】中文
【中图分类】TP317.2
【相关文献】
1.手把手教你学PIC单片机C语言设计(八)驱动16×2点阵字符液晶模块的实验 [J], 周兴华
2.手把手教你学PIC单片机C语言设计(九)驱动16x2点阵字符液晶模块的实验 [J], 周兴华
3.由16点阵字符派生24点阵字符的程序 [J], 刘绪安
4.MAPPING EPITOPES OF HUMAN PAPILLOMAVIRUS TYPE 16 L1 PROTEIN WITH A PHAGE DISPLAY EPITOPE LIBRARY [J], 刘天菊;司履生;王一理;孙向乐;杨居祥;耿宜萍
5.“非汉字符号”+^(12)C和“非汉字符号”+^(16)O弹性散射研究 [J], 顾运厅因版权原因,仅展示原文概要,查看原文内容请购买。
表2.4CCM-162B型液晶显示器引脚说明注:读写使能引脚E,在高电平时可读写数据,在下降沿时读写数据结束,数据处于锁定状态;在底电平时不能读写。
②CCM-162B型液晶显示器基本参数特性:⏹工作电流:2.0mAmax⏹工作电压(VDD):+4.5~+5.5⏹LCD驱动电压(VDD-VO):+4.5V~+13.0V⏹显示为16字符×2行,字符为5×7点阵⏹内置字符生成ROM(CGROM)8320位,字符生成RAM(CGRAM)512位,显示RAM(DDRAM)80×8位⏹显示字符格式有三种(5×7点阵、5×10点阵、用户自己定义)⏹可实现字符移动,闪烁等显示功能。
第一行DDRAM的首地址为0x80,第二行DDRAM的首地址为0xC0。
向LCM送显示字符数据时,先向命令寄存器送入字符的地址,即DDRAM的值。
再向数据寄存器送入显示字符的ASCII码即可。
图2.8 CCM-162B的初始化流程图初始化子程序段如下:void initlcm(void){//液晶显示器初始化delay30ms();//延时30ms,等待Vdd上升到 > +4.5V c_send(0x38);//设置显示模式:两行、8字符、5×8点阵c_send(0x06);//输入模式设置:光标增量移动、显示不移位c_send(0x0f);//显示开关控制:开显示、开光标、光标闪烁c_send(0x01);//清屏}注:c_send()为传送命令子程序,内部已经设置延时30us。
//////////////初始化程序//////////////////void c_send(unchar a){//液晶显示器写命令RS=0; //RS=0数据/指令寄存器选择,数据与指令寄存器通信RW=0; //R/W=0 读写选择,写E=1; //E=1 读写使能,高电平有效P0=a; //命令或数据E=0; //E=0 下降沿锁定数据dnms(2);}void cls(void){//液晶显示器初始化、清屏c_send(0x38); //功能设置:8位数据接口、两行显示、5*8点阵c_send(0x06); //输入方式设置:光标由左向右移动且AC自动加一.整体显示不移动c_send(0x0f); //显示开关控制:整体显示打开.光标显示开.光标闪烁c_send(0x01); //送20H(空代码)到所有的DDRAM中,并将DDRAM地址计数器(AC)清零,光标返回至原始状态,设置DB=1}16X2字符型液晶显示模块的驱动液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
单片机抢答器课程设计报告一、引言本篇报告主要介绍了单片机抢答器的课程设计,包括设计目的、设计原理、硬件系统和软件程序等方面。
单片机抢答器是一种基于单片机技术的电子设备,可以用于学校或公司内部的竞赛或考试等场合,提高参赛者的竞争力和活跃度。
二、设计目的本次课程设计的目的是通过实践操作,掌握单片机应用技术和电子电路基础知识,提高学生自主学习和解决实际问题的能力。
同时,也为学生提供一个锻炼自己竞争能力和团队协作能力的机会。
三、设计原理单片机抢答器主要由两个部分组成:硬件系统和软件程序。
硬件系统包括按键模块、LED显示模块、蜂鸣器模块、LCD液晶显示屏模块和单片机控制模块等。
软件程序则是由C语言编写而成,主要功能是控制各个模块之间的协调工作。
四、硬件系统1. 按键模块按键模块采用矩阵按键方式实现,可以同时检测多个按键的状态。
在设计中,我们采用了4x4的矩阵按键,即16个按键。
其中,有一个按键作为重置键,用于清除上一次抢答结果。
2. LED显示模块LED显示模块采用共阴极方式实现,可以同时控制多个LED的状态。
在设计中,我们采用了8个LED灯,分别代表1~8号选手。
3. 蜂鸣器模块蜂鸣器模块可以发出不同频率的声音信号,用于提示选手抢答成功或失败。
在设计中,我们采用了一个5V的主动蜂鸣器。
4. LCD液晶显示屏模块LCD液晶显示屏模块可以显示选手抢答结果和当前比赛状态等信息。
在设计中,我们采用了一个16x2字符型液晶显示屏。
5. 单片机控制模块单片机控制模块是整个硬件系统的核心部分,主要负责各个模块之间的协调工作。
在设计中,我们采用了AT89C51单片机作为控制芯片。
五、软件程序软件程序是整个系统的灵魂部分,主要负责实现各种功能。
在本次课程设计中,我们使用C语言编写了单片机抢答器的软件程序。
主要功能包括:初始化、检测按键状态、显示比赛状态、判断抢答结果等。
六、实验结果经过多次实验,我们成功地实现了单片机抢答器的设计。
常见液晶驱动芯片详解本文主要是介绍一些常用的 LCD 驱动控制 IC 的型方便学习或正在使用的 LCD 的朋友能够更好地编写 LCD 的 驱动程序。
因此各位朋友在选择 LCD 液晶模块的时候,在考虑到 判别,当然你还需要看你选择的 LCD 模块引脚定 义是固定 支持并行,还是可选择并行或串行的方式。
、字符型 LCD 驱动控制 IC8X 2、16X 1、16X 2、16X 4、20X 2、 20X 4、 40X 4 等字符型 LCD ,基本上都采用的 KS0066 作为 LCD 的驱动 控制器、图形点阵型 LCD 驱动控制 IC 1、点阵数 122X 32--SED1520 2、点阵数 128X 641 )ST7920/ST7921 ,支持串行或并行数据操作方式,内置 中文汉字库2)KS0108, 只支持并行数据操作方式,这个也是最通用号, 串行,还是并行的方式时,可根据其驱动控制IC 的型号来市场上通用的8 X 1、的 12864 点阵液晶的驱动控制 IC(3) ST7565P ,支持串行或并行数据操作方式4) S6B0724, 支持串行或并行数据操作方式(5) T6963C ,只支持并行数据操作方式3、其他点阵数如 192X 64、240X 64、的一般都是采用 T6963c 驱动控制芯片 4、点阵数 320X 240,通用的采用 RA8835见的 . 三 12864 液晶的奥秘CD1601/1602 和 LCD12864 都是通常使用的液晶,有人以为 12864是一个统一的编号,主要是 12864 的液晶驱动都是 样的,其实 12864 只是表示液晶的点阵是 128*64 点阵,而 实际的 12864 有带字库的, 也有不带字库的; 有 5V 电压的, 也有3.3V~5V( 内置升压电路 );归根到底的区别在于驱动控 制芯片, 常用的控制芯片有 ST7920 、KS0108 、T6963C 等等。
LM016L结构及功能一、LM016L的结构1.显示屏:LM016L采用LCD(液晶显示器)技术,显示屏上有16x2排的字符空间用于显示字符和图形。
3.数据线:数据线用于将控制器与其他电路板或者处理器连接起来。
数据线一般包括数据引脚、时钟引脚、使能引脚等,用于传输数据和控制信号。
4.背光源:为了方便在低光环境下观察显示内容,LM016L在屏幕背后配备了背光源。
一般使用LED作为背光源。
5.控制按钮:LM016L上通常有几个控制按钮,用于控制显示屏的亮度、对比度、显示方向等参数。
二、LM016L的功能1.显示字符和图形:LM016L可以显示16x2的字符空间,每个字符由5x8个像素组成。
它可以显示ASCII字符集的大部分字符,如字母、数字和标点符号。
还可以通过一些特殊字符来显示简单的图形。
2.高对比度:LM016L采用液晶显示技术,具有高对比度的特点。
使得在不同光照条件下,用户都能清晰地看到屏幕上的内容。
3.多种显示模式:LM016L支持多种显示模式,如滚动显示模式、闪烁显示模式、光标显示模式等。
这些模式可以通过外部指令控制,并可以根据需要进行切换。
4.显示内容的更新:LM016L通过控制器接收外部指令,并根据指令来更新屏幕上的内容。
可以通过控制器发送不同的指令来更新显示的字符、光标位置等。
5.低功耗设计:LM016L具有低功耗的设计,只需要很少的电流就能正常工作。
这有利于延长电池的使用寿命,并减少电能的浪费。
6.广泛的应用:LM016L可以广泛应用于各种电子设备,如数码相机、手机、电视、计算器、家电等。
它能够显示字符和图形,提供简洁明了的界面给用户,因此在各种电子产品中都有应用。
同时,由于其结构简单、易于控制和集成,所以非常适合嵌入式系统的开发和应用。
总结起来,LM016L是一款16x2字符液晶显示器模块,它具有显示字符和图形、高对比度、多种显示模式、显示内容的更新、低功耗设计和广泛的应用等功能。
16x2字符型带背光液晶显示模块
液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器,根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等,这里以常用的2行16个字的1602液晶模块来介绍它的编程方法。
标准型16X2带背光液晶显示字符模块,邮购价格26元一个
外形尺寸:PCB外形:36.4*80毫米液晶屏金属黑框:34.2*72毫米
1602采用标准的16脚接口,其中:
第1脚:VSS为地电源
第2脚:VDD接5V正电源
第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度
第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚:RW为读写信号线,高电平时进行读操作,低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址,当RS为低电平RW为高电平时可以读忙信号,当RS为高电平RW为低电平时可以写入数据。
第6脚:E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令。
第7~14脚:D0~D7为8位双向数据线。
第15~16脚:空脚
1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如表1所示,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”
1602液晶模块内部的控制器共有11条控制指令,如表2所示,
它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
(说明:1为高电平、0为低电平)
指令1:清显示,指令码01H,光标复位到地址00H位置
指令2:光标复位,光标返回到地址00H
指令3:光标和显示模式设置 I/D:光标移动方向,高电平右移,低电平左移 S:屏幕上所有文字是否左移或者右移。
高电平表示有效,低电平则无效
指令4:显示开关控制。
D:控制整体显示的开与关,高电平表示开显示,低电平表示关显示 C:控制光标的开与关,高电平表示有光标,低电平表示无光标 B:控制光标是否闪烁,高电平闪烁,低电平不闪烁指令5:光标或显示移位 S/C:高电平时移动显示的文字,低电平时移动光标
指令6:功能设置命令 DL:高电平时为4位总线,低电平时为8位总线N:低电平时为单行显示,高电平时双行显示 F: 低电平时显示5x7的点阵字符,高电平时显示5x10的点阵字符(有些模块是DL:高电平时为8位总线,低电平时为4位总线)
指令7:字符发生器RAM地址设置
指令8:DDRAM地址设置
指令9:读忙信号和光标地址 BF:为忙标志位,高电平表示忙,此时模块不能接收命令或者数据,如果为低电平表示不忙。
指令10:写数据
指令11:读数据
DM-162液晶显示模块可以和单片机AT89C51直接接口,电路如图1所示。
液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平,表示不忙,否则此指令失效。
要显示字符时要先输入显示字符地址,也就是告诉模块在哪里显示字符,表3是DM-162的内部显示地址.
比如第二行第一个字符的地址是40H,那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢?这样不行,因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B(40H)+10000000B(80H)=11000000B(C0H)
以下是在液晶模块的第二行第一个字符的位置显示字母“A”的程序: ORG 0000H
RS EQU P3.7;确定具体硬件的连接方式
RW EQU P3.6 ;确定具体硬件的连接方式
E EQU P3.5 ;确定具体硬件的连接方式
MOV P1,#00000001B ;清屏并光标复位
ACALL ENABLE;调用写入命令子程序
MOV P1,#00111000B ;设置显示模式:8位2行5x7点阵
ACALL ENABLE ;调用写入命令子程序
MOV P1,#00001111B ;显示器开、光标开、光标允许闪烁
ACALL ENABLE ;调用写入命令子程序
MOV P1,#00000110B ;文字不动,光标自动右移
ACALL ENABLE ;调用写入命令子程序
MOV P1,#0C0H ;写入显示起始地址(第二行第一个位置)
ACALL ENABLE ;调用写入命令子程序
MOV P1,#01000001B ;字母A的代码
SETB RS ;RS=1
CLR RW ;RW=0 ;准备写入数据
CLR E ;E=0 ;执行显示命令
ACALL DELAY ;判断液晶模块是否忙?
SETB E ;E=1 ;显示完成,程序停车
AJMP $
ENABLE:
CLR RS ;写入控制命令的子程序
CLR RW
CLR E
ACALL DELAY
SETB E
RET
DELAY:
MOV P1,#0FFH ;判断液晶显示器是否忙的子程序
CLR RS
SETB RW
CLR E
NOP
SETB E
JB P1.7,DELAY ;如果P1.7为高电平表示忙就循环等待RET
END
程序在开始时对液晶模块功能进行了初始化设置,约定了显示格式。
注意显示字符时光标是自动右移的,无需人工干预,每次输入指令都先调用判断液晶模块是否忙的子程序DELAY,然后输入显示位置的地址0C0H,最后输入要显示的字符A的代码41H。
