专利名称：一种单相Vienna整流器及其控制方法专利类型：发明专利
发明人：王春俊,吕志明
申请号：CN201911338784.8
申请日：20191223
公开号：CN111181420A
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本发明公开了一种单相Vienna整流器及其控制方法，单相Vienna整流器接入单相电网，输入电压V_ac经储能电感、整流电桥、MOSFET管、快恢复二极管和滤波电容后输出稳定的大功率直流输出电压Vo_dc和稳定的电流，减小了滤波电容和储能电感的体积，降低了材料成本；单相Vienna整流器的控制方法根据市电的正负半周期变更计算式，采用中点电压均压环的中点平衡控制方案、电网前馈控制方法及电压外环、电流内环闭环跟踪电网控制方法，使其中点电压平衡控制效果佳、电网适应能力强、计算简单，具备高功率因素和低电流总谐波的性能。

申请人：深圳市核达中远通电源技术股份有限公司
地址：518000 广东省深圳市龙岗区宝龙街道宝龙社区宝龙二路36号核达中远通A座厂房1层-9层、B座1-7层、C座1-9层
国籍：CN
代理机构：深圳市远航专利商标事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种VIENNA整流器SVPWM调制方法专利类型：发明专利
发明人：王健,王维,沈建华,史旺旺,张建华
申请号：CN201811372784.5
申请日：20181119
公开号：CN109525130A
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本发明公开一种VIENNA整流器SVPWM调制方法，利用VIENNA整流器数学模型，根据三相电流的符号，将电流分为六个区间，求出了六个电流区间的控制电压与占空比之间的关系；在不同电流区间内求出了占空比之间应满足的关系，且在不同区间选择了不同的自由变量，给出了自由变量的选取公式。

本发明直接利用数学方法实现，减少了中间环节，和常规空间矢量脉宽调制方法比较计算工作量有所减少，实现代码长度降为常规方法的1/6左右，降低系统硬件成本和复杂性，可以快速的实现脉宽调制效果。

申请人：南京熊猫电子股份有限公司
地址：210002 江苏省南京市中山东路301号
国籍：CN
代理机构：南京瑞弘专利商标事务所(普通合伙)
代理人：向妮
更多信息请下载全文后查看。

专利名称：一种消除VIENNA整流器电流过零点畸变的方法专利类型：发明专利
发明人：孙鑫祥
申请号：CN202011435537.2
申请日：20201210
公开号：CN112436743A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明涉及一种消除VIENNA整流器电流过零点畸变的方法，包括以下步骤：采集电网电压信息；通过整流器进行能量分析，根据整流器直流侧提供给负载的有功功率计算d轴网侧电流分量；分析基于输入未知的q轴网侧电流分量时电网电压向量、网侧输入电流向量和整流器输出电压向量之间的几何关系；根据电流过零点的临界条件和步骤S3中获取的几何关系来计算注入特定的q轴网侧电流分量；根据整流器输出电压向量确定开关管的开关序列。

该方法使得VIENNA整流器在电流过零点运行时，可以完全消除输出电压畸变，与整流器输出电压定向电流消除电流过零点畸变方法相比，提高了功率因数。

申请人：江苏鑫通汽车部件有限公司
地址：212300 江苏省镇江市丹阳市访仙工业园
国籍：CN
代理机构：合肥中谷知识产权代理事务所(普通合伙)
代理人：洪玲
更多信息请下载全文后查看。

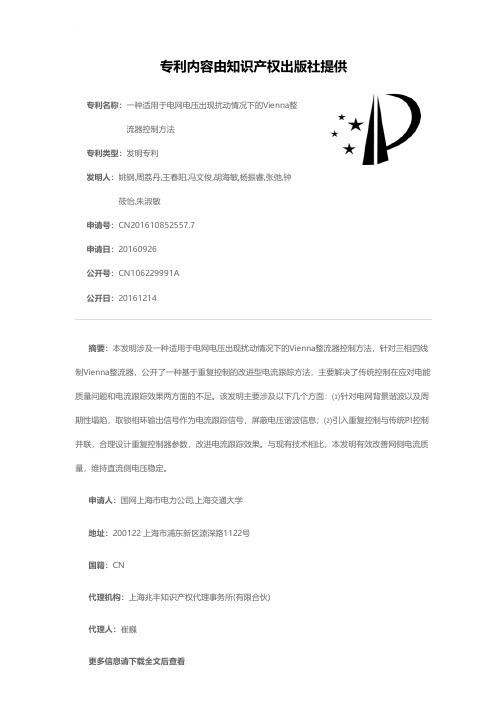

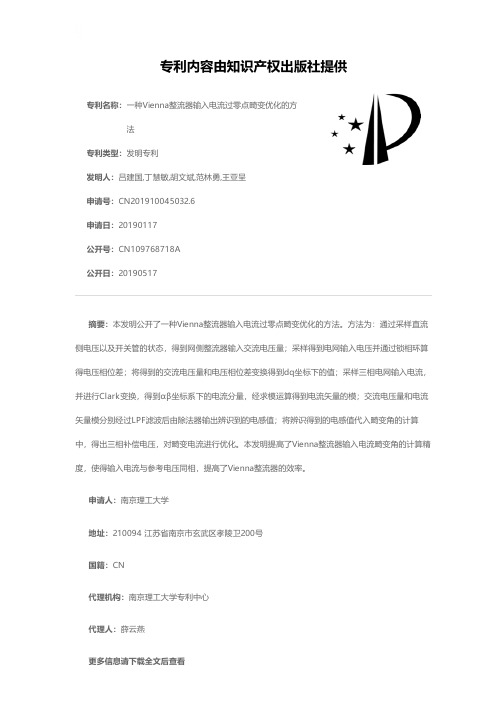

专利名称：一种适用于电网电压出现扰动情况下的Vienna整流器控制方法
专利类型：发明专利
发明人：姚钢,周荔丹,王春阳,冯文俊,胡海敏,杨振睿,张弛,钟筱怡,朱淑敏
申请号：CN201610852557.7
申请日：20160926
公开号：CN106229991A
公开日：
20161214
专利内容由知识产权出版社提供
摘要：本发明涉及一种适用于电网电压出现扰动情况下的Vienna整流器控制方法，针对三相四线制Vienna整流器，公开了一种基于重复控制的改进型电流跟踪方法，主要解决了传统控制在应对电能质量问题和电流跟踪效果两方面的不足。

该发明主要涉及以下几个方面：⑴针对电网背景谐波以及周期性塌陷，取锁相环输出信号作为电流跟踪信号，屏蔽电压谐波信息；⑵引入重复控制与传统PI控制并联，合理设计重复控制器参数，改进电流跟踪效果。

与现有技术相比，本发明有效改善网侧电流质量，维持直流侧电压稳定。

申请人：国网上海市电力公司,上海交通大学
地址：200122 上海市浦东新区源深路1122号
国籍：CN
代理机构：上海兆丰知识产权代理事务所(有限合伙)
代理人：崔巍
更多信息请下载全文后查看。

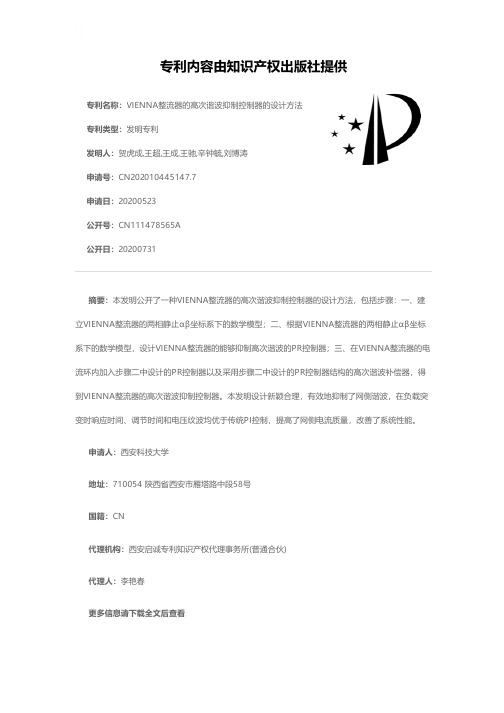

专利名称：VIENNA整流器的高次谐波抑制控制器的设计方法专利类型：发明专利
发明人：贺虎成,王超,王成,王驰,辛钟毓,刘博涛
申请号：CN202010445147.7
申请日：20200523
公开号：CN111478565A
公开日：
20200731
专利内容由知识产权出版社提供
摘要：本发明公开了一种VIENNA整流器的高次谐波抑制控制器的设计方法，包括步骤：一、建立VIENNA整流器的两相静止ɑβ坐标系下的数学模型；二、根据VIENNA整流器的两相静止ɑβ坐标系下的数学模型，设计VIENNA整流器的能够抑制高次谐波的PR控制器；三、在VIENNA整流器的电流环内加入步骤二中设计的PR控制器以及采用步骤二中设计的PR控制器结构的高次谐波补偿器，得到VIENNA整流器的高次谐波抑制控制器。

本发明设计新颖合理，有效地抑制了网侧谐波，在负载突变时响应时间、调节时间和电压纹波均优于传统PI控制，提高了网侧电流质量，改善了系统性能。

申请人：西安科技大学
地址：710054 陕西省西安市雁塔路中段58号
国籍：CN
代理机构：西安启诚专利知识产权代理事务所(普通合伙)
代理人：李艳春
更多信息请下载全文后查看。

专利名称：Vienna四电平整流器专利类型：发明专利
发明人：陈剑飞,王财胜,李剑
申请号：CN201810802579.1申请日：20180720
公开号：CN109004848A
公开日：
20181214
专利内容由知识产权出版社提供
摘要：本发明公开了Vienna四电平整流器。

三相三线制Vienna四电平整流器主要包括A相电路、B相电路、C相电路、电容C、电容C、电容C和电阻R。

三相四线制Vienna四电平整流器主要包括A相电路、B相电路、C相电路、电容C、电容C、电容C、电容C和电阻R。

A相电路、B相电路和C相电路并联后分别接入g端、h端、j端、p端和q端。

电容C和电容C通过h端串联；电容C和电容C通过j端串联；电容C和电容C通过p端串联。

g端串联电阻R后接入q端。

本发明降低了开关器件电压应力，也降低了开关损耗。

本发明的输入电流纹波和电流谐波畸变率更小，有利于减小输入滤波器大小，降低无源器件成本。

申请人：重庆大学
地址：400044 重庆市沙坪坝区沙正街174号
国籍：CN
代理机构：重庆缙云专利代理事务所(特殊普通合伙)
代理人：王翔
更多信息请下载全文后查看。

专利名称：一种VIENNA整流器逐波限流保护的方法和装置专利类型：发明专利
发明人：魏滢,刘辉
申请号：CN201010239884.8
申请日：20100729
公开号：CN101902122A
公开日：
20101201
专利内容由知识产权出版社提供
摘要：本发明公开了一种VIENNA整流器逐波限流保护的方法和装置，当主功率电路的三相输入电流在一个开关周期内超过过流保护阈值电流并达到一定时间时，停止驱动主功率电路的开关管；当主功率电路的三相输入电流回落到过流保护阈值电流及以下，且开关管驱动控制信号在一个开关周期内达到稳定时，重新驱动主功率电路的开关管。

本发明根据一个脉冲周期内的三相输入电流对开关管驱动信号进行的调整，在有效保护主功率电路中的开关管不受过流损坏的同时，达到输入电流连续变化的效果。

当主功率电路由于故障出现短路时，本发明能够在开关周期内做出反应，保证单脉冲短路电流都在允许范围之内，具有短路保护功能，提高了开关电源及功率器件的可靠性。

申请人：中兴通讯股份有限公司
地址：518057 广东省深圳市南山区高新技术产业园科技南路中兴通讯大厦法务部
国籍：CN
代理机构：信息产业部电子专利中心
代理人：梁军
更多信息请下载全文后查看。
