光纤到户国家标准光纤到户（FTTH）是指光纤直接延伸到用户家中的一种宽带接入方式。
随着我国信息化建设的不断推进，FTTH技术的发展已成为我国宽带接入的主要发展方向之一。
为了规范光纤到户技术的建设和应用，提高宽带接入质量，国家出台了一系列相关标准，以确保光纤到户技术的可靠性和稳定性。
首先，光纤到户国家标准明确了光纤网络的技术要求。
这包括了光纤的传输性能、网络拓扑结构、接入设备、光分布系统等方面的要求。
通过明确技术要求，可以保证光纤网络的建设和维护符合统一的标准，提高了整个网络的可靠性和稳定性。
其次，光纤到户国家标准规定了光纤网络的建设和维护流程。
这些流程包括了光纤网络的规划、设计、施工、验收、维护等各个环节。
通过规范流程，可以有效地提高光纤网络的建设质量，减少施工和维护过程中的问题，保障用户的网络体验。
此外，光纤到户国家标准还规定了光纤网络的安全管理要求。
这些要求包括了网络设备的安全防护、数据传输的加密保护、用户信息的隐私保护等方面。
通过加强安全管理，可以有效地防范网络攻击和数据泄露，保障用户的网络安全。
最后，光纤到户国家标准还规定了光纤网络的监测和维护要求。
这些要求包括了网络设备的监测、故障的处理、维护的周期性等方面。
通过规范监测和维护，可以及时发现和解决网络问题，保障网络的正常运行。
总的来说，光纤到户国家标准的出台对于推动我国宽带接入技术的发展具有重要意义。
这些标准的制定和实施，可以提高光纤网络的建设质量，保障用户的网络体验，促进信息社会的建设。
因此，各相关单位应严格遵守光纤到户国家标准，确保光纤网络的建设和运营符合规范，为用户提供更加稳定、安全、高速的宽带接入服务。
宽带选择FTTP还是FTTHFTTP（Fiber to the Premises）和FTTH（Fiber to the Home）是两种常见的宽带网络连接方式。
它们都采用光纤作为数据传输介质，但在具体实施方式上有所不同。
本文将探讨FTTP和FTTH的优劣势，并为您提供选择宽带网络连接方式的参考。
一、FTTP与FTTH的定义FTTP是指光纤到达用户单位，其中包括了光纤到达户外的光纤接入点，光纤到达建筑的光纤分配点，以及光纤到达用户端设备的光纤终端设备。
FTTP的主要特点是将光纤接入用户的终端设备，实现更快的光纤传输速度和更好的网络体验。
FTTH则是指光纤直接到达用户住宅或办公室，用户可以直接通过光纤接入设备进行网络连接。
FTTH的优势在于提供了更高速的宽带服务和更低的网络延迟，适用于对网络速度和稳定性有更高要求的用户。
二、FTTP与FTTH的优劣势1. 传输速度：FTTH具备更高的传输速度，能够满足用户对高带宽需求的要求。
相比之下，FTTP的传输速度相对较低。
2. 网络稳定性：由于FTTH直接将光纤引入住宅或办公室，因此其网络稳定性更高，受到外界因素的影响较小。
而FTTP的网络稳定性可能受到用户设备和线路之间的中间节点影响，导致潜在的网络不稳定。
3. 覆盖范围：FTTH需要将光纤布线到每个用户住宅或办公室，因此在覆盖范围上存在一定的限制。
相对而言，FTTP的布线范围更广，能够满足更多用户的需求。
4. 价格：由于FTTH需要将光纤引入每个用户单位，因此其建设和运营成本较高，从而导致其价格相对较高。
而FTTP的成本较低，价格也相对较为亲民。
三、选择FTTP还是FTTH？在选择FTTP还是FTTH时，需要综合考虑以下因素：1. 需求：根据用户对宽带网络速度和稳定性的需求进行判断。
如果您对网络速度要求较高，且不想受到中间节点的影响，可以选择FTTH。
如果您对网络速度的需求相对较低，且希望拥有更广泛的网络覆盖范围，可以选择FTTP。
光纤入户的几种解决方案光纤入户是指将光纤网络延伸到用户家庭或者办公室的网络接入方式。
它具有高速、稳定、大带宽等优点，成为现代通信网络的主流技术。
针对光纤入户，目前有以下几种解决方案：1. 直接入户光纤（FTTH）：直接入户光纤是最常见的光纤入户解决方案之一。
该方案将光纤网络直接延伸到用户家庭或者办公室，用户可以通过光猫接收光信号并将其转换为电信号，实现网络连接。
直接入户光纤具有高速、稳定的特点，能够提供更大的带宽，满足用户对高清视频、在线游戏等高带宽需求。
2. 光纤到户（FTTB）：光纤到户是一种将光纤网络延伸到楼宇的解决方案。
在光纤到户方案中，光纤网络到达楼宇后，再通过传统的铜线或者同轴电缆将信号传输到用户家庭或者办公室。
光纤到户相比直接入户光纤成本较低，但带宽和稳定性稍逊于直接入户光纤。
3. 光纤到楼（FTTC）：光纤到楼是一种将光纤网络延伸到街区或者小区的解决方案。
在光纤到楼方案中，光纤网络到达街区或者小区后，再通过传统的铜线或者同轴电缆将信号传输到用户家庭或者办公室。
光纤到楼方案相比光纤到户成本更低，但带宽和稳定性相对较差。
4. 光纤到路口（FTTK）：光纤到路口是一种将光纤网络延伸到街道或者小区路口的解决方案。
在光纤到路口方案中，光纤网络到达路口后，再通过传统的铜线或者同轴电缆将信号传输到用户家庭或者办公室。
光纤到路口方案相比光纤到楼成本更低，但带宽和稳定性相对较差。
5. 光纤到校（FTTS）：光纤到校是一种将光纤网络延伸到学校的解决方案。
在光纤到校方案中，光纤网络到达学校后，再通过传统的铜线或者同轴电缆将信号传输到教室或者办公室。
光纤到校方案能够满足学校对高带宽、稳定性的需求，支持多媒体教学和在线教育。
综上所述，光纤入户的几种解决方案包括直接入户光纤、光纤到户、光纤到楼、光纤到路口和光纤到校。
根据实际需求和成本考虑，可以选择适合的方案来实现高速、稳定的光纤网络接入。
光纤入户的几种解决方案引言概述：随着互联网的普及和数字化时代的到来，光纤入户已经成为了现代家庭网络连接的首选。
光纤入户能够提供更快的网络速度和更稳定的连接质量，为用户带来更好的网络体验。
在选择光纤入户方案时，有几种不同的解决方案可供选择，每种方案都有其特点和适用场景。
本文将详细介绍光纤入户的几种解决方案。
一、光纤到户（FTTH）解决方案1.1 全光纤接入：将光纤一直延伸到用户家中，实现全光纤接入，能够提供最高的网络速度和最稳定的连接质量。
1.2 光纤到楼（FTTB）+ xDSL：在楼栋内部部署光纤网络，然后通过xDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
1.3 光纤到楼（FTTB）+ PLC：在楼栋内部署光纤网络，然后通过电力线通信（PLC）技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
二、光纤到小区（FTTC）解决方案2.1 光纤到小区（FTTC）+ VDSL：将光纤网络延伸到小区内部，然后通过VDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
2.2 光纤到小区（FTTC）+ G.fast：在小区内部署光纤网络，然后通过G.fast技术将信号传输到用户家中，能够提供更高的网络速度和更稳定的连接质量。
2.3 光纤到小区（FTTC）+ DOCSIS：在小区内部署光纤网络，然后通过DOCSIS技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
三、光纤到路边（FTTB）解决方案3.1 光纤到路边（FTTB）+ xDSL：将光纤网络延伸到路边，然后通过xDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
3.2 光纤到路边（FTTB）+ PLC：在路边部署光纤网络，然后通过电力线通信（PLC）技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
3.3 光纤到路边（FTTB）+ 4G/5G：将光纤网络延伸到路边，然后通过4G/5G技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。
光纤到户（FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。
主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。
本规范适用于中国联通内部，作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。
本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。
如执行本规范严格要求的条文有困难时，应提出充分理由并经主管部门审批。
2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络（GPON) 》。
YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络（GPON) 》。
YD/T 1475-2006《接入网技术要求－基于以太网方式的无源光网络(EPON)》。
YD/T 1771-2008《接入网技术要求－EPON系统互通性要求》。
YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。
QB/CU 049-2009《中国联通GPON设备技术规范》。
QB/CU 025-2010《中国联通EPON设备技术规范》。
QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。
QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。
3相关释义3.1名词释义BRAS（Broadband Remote Access Server）：宽带远程接入服务器EPON（Ethernet over Passive Optical Network）：基于以太网技术的无源光网络FE （Fast Ethernet）：快速以太网FTTH（Fiber To The Home）：光纤到户GE（Gigabit Ethernet ）：千兆比特以太网GPON（Gigabit-capable Passive Optical Networks）：吉比特无源光网络HGU（Home Gateway Unit）：家庭网关单元IAD（Integrated Access Device）：综合接入设备IP （Internet Protocol）：因特网协议MDF（Main distribution frame）：总配线架OMDF（Optical main distribution frame）：光纤总配线架ODF（Optical distribution frame）：光纤配线架ODN（Optical Distribution Network）：光分配网络OLT（Optical Line Terminal）：光线路终端ONU（Optical Network Unit）：光网络单元ONT（Optical Network terminal）：光网络终端ORL（Optical Return Loss）：光回波损耗PON（Passive Optical Network）：无源光网络POS（Passive Optical Splitter）：无源光分路器QoS（Quality of Service）：服务质量SBU（Single Bussiness Unit）：单商户单元SFU（Single Family Unit）：单住户单元SLA（Service Level Agreement）：服务等级协议SR（Service Router）：业务路由器VLAN（Virtual Local Area Network）：虚拟局域网VoIP（Voice over Internet Protocol）：基于IP协议的语音WiFi（Wireless Fidelity）：无线保真3.2单位释义km：长度单位，千米bit/s：数据单位，比特率，比特/秒Kbit/s：数据单位，千比特/秒Mbit/s：数据单位，兆比特/秒s：时间单位，秒ms：时间单位，毫秒μm：长度单位，微米dB：衰减计量单位，分贝m²：面积单位，平方米Ω：电阻单位，欧姆℃：温度单位，摄氏度V：电压单位，伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络（ODN）之上的宽带接入网络，它将以太网技术和高速光传输技术结合起来，可以实现语音、数据、视频多业务的综合接入。

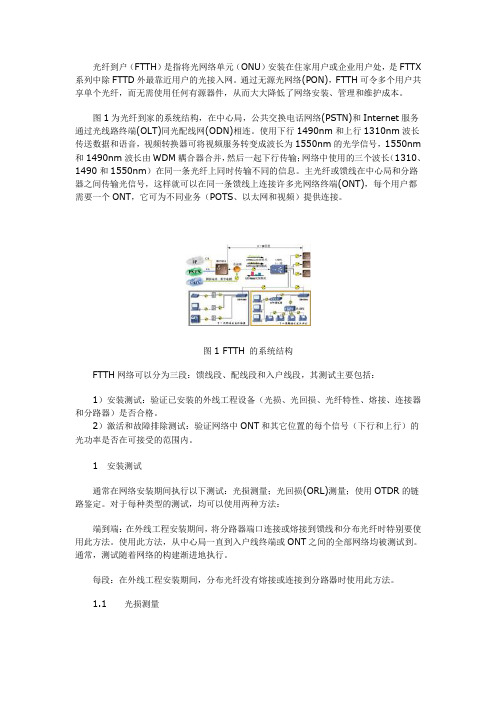

光纤到户（FTTH）是指将光网络单元（ONU）安装在住家用户或企业用户处，是FTTX 系列中除FTTD外最靠近用户的光接入网。
通过无源光网络(PON)，FTTH可令多个用户共享单个光纤，而无需使用任何有源器件，从而大大降低了网络安装、管理和维护成本。
图1为光纤到家的系统结构，在中心局，公共交换电话网络(PSTN)和Internet服务通过光线路终端(OLT)同光配线网(ODN)相连。
使用下行1490nm和上行1310nm波长传送数据和语音，视频转换器可将视频服务转变成波长为1550nm的光学信号，1550nm 和1490nm波长由WDM耦合器合并，然后一起下行传输；网络中使用的三个波长（1310、1490和1550nm）在同一条光纤上同时传输不同的信息。
主光纤或馈线在中心局和分路器之间传输光信号，这样就可以在同一条馈线上连接许多光网络终端(ONT)，每个用户都需要一个ONT，它可为不同业务（POTS、以太网和视频）提供连接。
图1 FTTH 的系统结构FTTH网络可以分为三段：馈线段、配线段和入户线段，其测试主要包括：1）安装测试：验证已安装的外线工程设备（光损、光回损、光纤特性、熔接、连接器和分路器）是否合格。
2）激活和故障排除测试：验证网络中ONT和其它位置的每个信号（下行和上行）的光功率是否在可接受的范围内。
1安装测试通常在网络安装期间执行以下测试：光损测量；光回损(ORL)测量；使用OTDR的链路鉴定。
对于每种类型的测试，均可以使用两种方法：端到端：在外线工程安装期间，将分路器端口连接或熔接到馈线和分布光纤时特别要使用此方法。
使用此方法，从中心局一直到入户线终端或ONT之间的全部网络均被测试到。
通常，测试随着网络的构建渐进地执行。
每段：在外线工程安装期间，分布光纤没有熔接或连接到分路器时使用此方法。
1.1光损测量光损使用两台光损测试仪(OLTS)测量，要求连续测试两次。
两台OLTS首先使用各自的光源一起测定基准，然后每个OLTS通过被测试段自其光源向另一个OLTS发送校准功率值，这样可以测量接收功率并计算损耗。
有线电视光纤到户方案概述有线电视光纤到户方案（Fiber to the Home, FTTH）是一种通过光纤传输技术将高质量的电视信号传送到用户家中的解决方案。
相比传统的有线电视网络，光纤到户方案具有更高的速度、更稳定的连接和更清晰的画质，成为现代家庭娱乐的不二选择。
本文将介绍有线电视光纤到户方案的原理、优势以及潜在的应用领域。
原理有线电视光纤到户方案的基本原理是将光信号转换为电信号，并通过光纤传输到用户家中。
光信号可以通过一对光纤进行双向传输，实现视频信号的接收和返回信道的支持。
整个信号传输过程通过光纤连接器和光模块来完成。
具体来说，光纤到户方案包括以下组成部分：1.光纤接入网：光纤接入网是将光信号传输到用户家中的起点。
它通常由光缆、光分配器和光交换机组成，能够将光信号分配到不同的用户家庭。
2.用户终端设备：用户终端设备可以是电视机、电脑或其他支持有线电视接收的设备。
用户终端设备通过光纤接口与光纤接入网连接，接收光信号并将其转换为电信号，最终在屏幕上显示出高质量的电视画面。
3.光纤调制解调器：光纤调制解调器是光纤到户方案的核心设备之一，用于将光信号转换为电信号和将电信号转换为光信号。
它通常包括光电转换器和电光转换器。
优势有线电视光纤到户方案相比传统的有线电视网络具有以下优势：1.高速传输：光纤作为传输介质具有高带宽和低延迟的特点，能够以更快的速度传输大量的数据。
这意味着用户可以更快地加载高清视频、下载大文件和进行在线游戏。
2.稳定连接：光纤信号传输不受电磁干扰和距离限制的影响，能够提供更稳定的连接质量。
用户可以在任何时候享受高质量的电视体验，而不必担心信号中断或画质模糊。
3.高清画质：光纤传输能够提供更高质量的视频信号，具有更高的分辨率和更细腻的画面细节。
用户可以在家中享受到身临其境的电影和电视观影体验。
4.多媒体支持：有线电视光纤到户方案不仅可以传输电视信号，还能够支持音频、互联网和电话等多种媒体服务。
光纤入户介绍
“光纤入户”是指一根光纤直接到家庭，简称“FTTH”，它的含义是指光纤到达住户的家门口，在端局和住户之间没有铜线。
目前ADSL、局域网等多种“宽带”上网服务只是过渡，光纤入户才是最理想、最经济的上网方式。
光纤到户优点：
1、可实现上网千兆到家户，百兆到桌面，上网带宽独享
100M/1000M。
2、可解决宽带、语音、高清电视、视频、大数据流等业
务需求。
在您装修房屋之前，针对室内语音及宽带布线提出如下建议，
请您参考：
（1）如您有光纤入户需求，请联系物业管理，留下联系方式，我公司将为你布放室内至楼道分纤箱皮线光缆，并提供
室内信息箱。
（2）请你自备五类网线及双绞电话线，在装修前完成到上网房间及话机线路的布放。
光纤从楼道分纤箱图示
室内布线建议：
1、信息箱内安置ONU光猫设备，含220V电源。
2、从信息箱内布放到电脑上网房间五类网线，用于宽带上网。
3、从信息箱内布放到电话机房间双绞线电缆，用于语音通话。
室内布线连接图示：。
光纤到户（FTTH）有源光网络(AON) 和无源光网络(PON) 是使FTTH 宽带连接成为两大系统，PON在FTTH 部署中更为普遍，具有成本效益。
PON主要基础组件和相关技术：OLT、ONT、ONU、ODN关键词：分光器，无源，无电源目前主要有两种PON 标准：千兆无源光网络(GPON) 和以太网无源光网络(EPON)。
1.千兆无源光网络(GPON)--OLT;ONU, ONT;ODN服务提供商的中心局有一个光线路终端（OLT）终端用户附近有多个光网络单元（ONU）或光网络终端（ONT），作为分光器（SPL）OLT与ONU/ONT之间的传输也使用了ODN（Optical Distribution Network）。
链接顺序：核心交换机--以太网电缆--ODN--ONU/ONT--用户在ODN 内，光缆、光纤连接器、无源光分路器和辅助组件相互协作备注：ONT本质上和ONU是一样的，ONT 是ITU-T 术语，而ONU 是IEEE 术语，属于不同的标准体，都是指GEPON系统中的用户侧设备，但在实践中，ONT和ONU根据它们的位置有一点区别。
OLT、ONU或ONT、ODN是GEPON系统的主要组成部分应用：无源光网络更适合家庭互联网、语音和视频应用。
此外，无源光网络还可应用于大学校园和商业环境，提供具有成本效益的解决方案GPON 模块GPON OLT CLASS C+/C++/C+++光模块，适用于光线路终端，其传输距离为20KM，速率为2.5G/1.25G，单模，SC接口,支持DDM。
GPON OLT CLASS B+光模块，适用于光线路终端，其传输距离为20KM，速率为2.5G/1.25G，单模，SC接口,支持DDM。
2.EPON (Ethernet Passive Optical Network，简称：EPON)是基于以太网的PON技术。
它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。
光纤到户的原理和实现方式光纤到户（FTTH）是一种将光纤传输技术应用于用户家中的网络连接的技术，它将光信号直接传输到用户的住宅，提供高速、稳定的宽带连接。
其原理和实现方式可以从以下几个方面来解析。
光纤传输原理：光纤是一种用光的反射和折射原理来传输信号的介质。
光信号在光纤内部通过光的全内反射来传输，光纤的核心是由高折射率的材料构成，外部是由低折射率的材料包裹，这样可以保持光信号在光纤内的传输。
FTTH的实现方式：1.点对点拓扑结构：在点对点拓扑结构中，每个用户家庭都有一条独立的光纤连接到光交换机，这样可以提供每个用户独立的高速宽带连接。
光交换机可以集中管理和控制每个用户的网络连接。
2.光分配网络（PON）：在光分配网络中，一根光纤通过光分配器被分到多个用户家庭。
光分配器起到将光信号分配给不同用户的作用，通过光纤的多路复用技术，可以实现将光信号在不同用户间进行切换和分发。
3.光纤终端机（ONT）：ONT是连接光纤和用户终端设备的一个重要设备。
ONT可以将光信号转换为用户可以接受的电信号，例如将光信号转换为以太网信号，供用户的电脑或路由器使用。
ONT还可以实现对用户的宽带连接进行管理和监控。
4.光纤线路的布设：光纤到户需要将光纤线路布设到用户家庭，这可以通过地下管道、空中布线或者纤维光缆来实现。
光纤在布设过程中需要防止被弯折和损坏，同时需要保持光纤之间的隔离和安全。
5.光传输设备：在光纤到户的过程中需要使用一些光传输设备，在传输过程中可以通过光放大器来增强信号的强度，通过光开关来实现光信号的切换和分发。
优点：1.高速稳定：光纤传输的速度非常快，可以提供更高的传输速率和更稳定的网络连接，可以满足用户对高速宽带的需求。
2.长距离传输：光纤的传输距离较长，信号损耗较小，可以实现长距离的光信号传输，方便实现光纤到户。
3.抗干扰性较强：光纤的传输不受电磁干扰的影响，可以提供更稳定、高质量的网络连接，减少了信号的丢失和干扰。
第二部分光纤到户（FTTH）一、总则第一条为积极推进大带宽网络建设。
转变传统的接入铜缆建设方式，以FTTx为接入层资源建设的主要手段，大力推进大带宽网络建设。
新建接入点的主流建设模式控制在如下三种：FTTH、FTTB（PON）＋LAN和FTTB（PON）＋DSL。
第二条严禁非常规管线工程建设。
如楼内暗管、垂直及水平镀锌线槽（不含塑料线槽）、客户内部网络布线等都属于非常规管线工程。
驻地网工程中必须建设的少量连接段镀锌线槽（如接入机房至楼内竖井、机房至楼内线槽的连接段、楼内线槽与分线设备的连接段等）不属于非常规投资。
第三条驻地网线路应与大带宽接入设备同步建设。
在明确大带宽接入点的接入方式后，设计人员做到大带宽接入点的设备及驻地网工程相互沟通，同步设计，确保FTTH项目的设备及接入线缆能同步建设投产。
二、组网原则第四条OLT覆盖范围、容量和位置1、OLT 利用现有机房（原有机楼或接入点）设置，不单独为OLT新建接入网机房；OLT 的覆盖范围控制在2公里左右，最大覆盖半径不超过5 公里。
2、OLT每框覆盖用户数，原则上控制在1024线以内。
3、在FTTH的接入方式下，对于OLT 的设置位置，可根据覆盖区域的用户分布情况，考虑设置在机楼、大接入点（光交接点）或小区接入点（光节点）。
第五条OLT上层组网原则1、FTTH数据双板双上连：（1）若BRAS设备端口资源具备，则上连到同台MSE的不同板卡的两个端口。
（2）若BRAS设备端口资源不充足，剩余端口只集中于一块板卡，则上连至同台MSE的两个端口。
（3）双上连中的光路调度，优先采用双路由。
2、FTTH语音双上连：（1）每对35XX交换机控制同时接带ONU数量不超过5000个、且不超过10个OLT节点。
（2）每对78XX交换机控制同时接带ONU数量不超过11000个、且不超过20个OLT节点。
三、建设模式第六条大带宽建设的FTTH模式：1. FTTH建设场景分类FTTH工程中ODN的设计与用户的分布密度和规模密切相关，根据用户分布密集情况，可分为高密度和低密度两大类。
高密度商住楼宇覆盖的场景说明：楼宇分布集中，占地范围较小，单栋楼宇内的用户多，平均单位地面的用户数密集，根据楼层高度及每层用户的数量不同，细分为4个模型。
低密度成片区域覆盖的场景说明：楼宇分布分散，占地范围较广，单栋楼宇内的用户较少，平均单位地面的用户数较少，根据单栋楼宇内的用户数量不同，细分为以下2个模型。
FTTH场景具体分类见下表：2. 低层住宅小区模型说明：低层小区，小区内有三栋楼房，每栋楼9层，每层6户，共162户模型特点：低层的楼梯楼小区，用户相对集中，单栋楼宇内的OTB数量较少组网类型：二级分纤，掏接分光组网组网说明：①在小区某公共位置建设1个OTB作为第一级光节点，可选择地下室、公共走道或条件合适的某栋楼宇的弱电井；②在每栋楼宇的弱电井内建设2个OTB作为第二级光节点，每个OTB覆盖相邻的4~5层用户；③从小区外光缆网布放1条12芯接入光缆至第一级光节点并成端；④从第一级光节点布放3条6芯引入光缆至每栋楼宇的第二级光节点，引入光缆在每个OTB 内掏接3芯成端；⑤每个第二级光节点内安装1个1：32分光器，引入光缆经分光后拉出水平皮缆入户。
适用范围：对于每层4~10户的低层住宅楼，以1个OTB覆盖24~32个用户类比设置光节点，覆盖相邻3~8层用户。
3. 高层普通住宅模型说明：高层密集单体楼宇，楼高18层，每层6户，共108户模型特点：高层的普通电梯楼小区，用户相对集中，单栋楼宇内的OTB数量较多组网类型：二级分纤，交接分光组网组网说明：①在楼宇内建设3个OTB，其中第一个OTB作为第一级光节点，其余3个OTB作为第二级光节点，每个光节点覆盖4~5层；②从小区外光缆网布放1条6芯接入光缆至第一级光节点并成端；③从第一级光节点布放3条4芯垂直光缆至第二级光节点并成端；④每个光节点内安装1个1：32分光器，垂直光缆经分光后拉出水平皮缆入户。
适用范围：对于每层4~10层的高层住宅楼，以1个OTB覆盖24~32个用户类比设置光节点，覆盖相邻3~8层用户。
4. 高层高档住宅模型说明：高层小区，小区内有3栋楼宇，每栋楼30层，每层2户，共180户。
模型特点：高层的高档电梯楼小区，用户相对稀疏，单个分光器覆盖楼层跨度大组网类型：三级分纤，拖接分光组网组网说明：①在小区某公共位置建设1个OTB作为第一级光节点，可选择地下室、公共走道或条件合适的某栋楼宇的弱电井；②在每栋楼宇内建设4个OTB，其中2个OTB作为第二级光节点，其余2个OTB作为第三级光节点，每个光节点覆盖7~8层；③从小区外光缆网布放1条12芯接入光缆至第一级光节点并成端；④从第一级光节点布放3条6芯引入光缆至每栋楼宇的第二级光节点，引入光缆在每个OTB 内掏接3芯成端；⑤每个第二级光节点内安装1个1：32分光器，引入光缆经分光后拉出水平皮缆入户，覆盖相邻的7~8层；⑥从第二级光节点布放3条24芯垂直光缆至第三级光节点并成端；⑦每个第三级光节点拖接在第二级光节点之下，直接布放皮缆入户，覆盖相邻的7~8层，垂直光缆与水平皮缆直接对接。
适用范围：对于每层1~3户的高层住宅楼，以1个OTB覆盖24~32个用户类比设置光节点，覆盖相邻7~8层用户。
5. 商务楼宇模型说明：写字楼，单栋楼30层，每层10户模型特点：每层用户数量多，单个分光器只覆盖相邻的2~3层，纤芯布放除EPON外，兼顾裸光纤的光覆盖需求组网类型：二级分纤，交接分光组网组网说明：①在楼宇中部建设1个OTB，作为第一级光交点；②在楼宇内每隔3层建设1个OTB，共10个，作为第二级光节点；③从小区外光缆网布放1条6芯接入光缆至第一级光节点并成端；④从第一级光节点布放10条4芯垂直光缆至第二级光节点并成端，考虑到光覆盖需求，垂直光缆纤芯可适当放大；⑤每个第二级光节点内安装1个1：32分光器，垂直光缆经分光后拉出水平皮缆入户。
适用范围：对于每层10户以上的高层商务楼宇，以1个OTB覆盖24~32个用户类比设置光节点，覆盖相邻1~3层用户。
6. 别墅区模型说明：别墅群，每栋建筑单独成一户，区域内管道沿道路敷设，约200户模型特点：用户分散，总数较少，覆盖范围广，每栋建筑单独成一户组网类型：集中分光组网组网说明：①在别墅区内建设1个光交接箱或OTB，作为第一级光交点；②分光器放置于第一级光节点中，集中分光，并从第一级光交点沿道路管道敷设布放大芯数配线光缆；③沿途通过光缆接头割接管道皮线光缆入户，每隔十几个用户设置一个多分歧光缆接头，作为第二级光节点。
适用范围：对于每栋建筑单独成一户，难以找到合适位置安装光节点，光缆布放受到限制的场合，均可采用该方案。
7. 企业厂区模型说明：企业厂区，在厂区内分布多栋低矮建筑物，约有用户上千户。
模型特点：用户总体分散，局部集中，覆盖范围广，每栋建筑用户数较多组网类型：分散分光组网组网说明：①在厂区内建设1个光交接箱或OTB，作为第一级光交点；②从第一级光交点沿道路管道敷设布放大芯数配线光缆；③沿途通过光缆接头割接小芯数引入光缆入各栋楼宇，几个楼宇共用1个光缆接头，作为第二级光节点；④每栋楼宇内设置1个或多个OTB，作为第三级光节点；⑤每隔第三级光节点内安装1个1：32分光器，引入光缆经分光后拉出水平皮缆至用户。
适用范围：对于覆盖范围广，覆盖楼宇较多的企业厂区、学校、园区等场合，均可采用该方案。
8. FTTH（PON）中布线要求(1) ONU、光分路器均应采用前出线。
(2) 在楼内垂直方向，光缆、电缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采用金属材质制作；在没有竖井的建筑物内可采用预埋暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC 管，管径不宜小于φ50mm。
(3) 楼内线槽的截面利用率不应超过50%。
直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。
管内穿放入户电缆时，截面利用率不超过30%。
(4) 楼内桥架和线槽安装设计，宜符合相关综合布线规定：(5) 墙上敷设的电缆、光缆及管线与其他管线的间距应符合如下规定：管线种类最小平行净距（mm）最小垂直交叉净距（mm）避雷引下线1000 300保护地线50 20热力管（不包封）500 500热力管（包封）300 300给水管150 20煤气管300 20压缩空气管150 20注：如墙壁电缆敷设高度超过6000mm时，与避雷引下线的交叉净距应按下式计算：S≥0.05L式中S——交叉净距（mm）L——交叉处避雷引下线距地面的高度（mm）。
(6) 在大楼内布放光/电缆，应采用非延燃光/电缆。
如采用户外光/电缆直接引入楼内，应采用不燃烧材料对光/电缆进行防火处理。
(7) 驻地网部分中需要详细查勘每种户型预埋管的分布，并提出ONU安装的位置和埋管、IPTV面板改造的具体方案。
(8) 入户皮线的布放方案应根据ONU安装的位置而定，入户皮线的布放应与驻地网部分中语音、网络线布放同步。
(9) 布放入户皮线光缆两端预留长度应满足以下要求：楼层分光器一侧预留1米；用户光缆终端一侧预留0.5米。
(10) 入户光缆布放应顺直，无明显纽绞和交叉，不应受外力的挤压和操作损伤。
(11) 入户光缆转弯处应均匀圆滑，其曲率半径应大于30mm。
(12) 楼道内垂直部分入户光缆布放应每隔1.5米进行绑扎固定，以防下坠力对纤芯带来伤害。
(13) 入户光缆应严格做到“防鼠、防火、防挤压”要求。
(14) 楼道平行与垂直交叉处入户光缆布防，应作保护处理。
(15) 在采用家庭综合信息箱作为终端时，其安装的位置应选择在家庭线布线系统的汇聚点，线路进出和维护方便位置。
箱内的220V电源线布放应尽量靠边，电源线中间不得做接头，电源的金属部分不得外露，通电前必须检查线路安装是否完毕，以防发生触电事故。
(16) 在暗管中敷设入户光缆时，可采用石蜡油、滑石粉等无机润滑材料。
(17) 皮线光缆敷设的最小弯曲半径应符合以下要求：敷设过程中皮线光缆弯曲半径不应小于40mm；固定后皮线光缆弯曲半径不应小于15mm。
(18) 用户终端皮线光缆应有固定装置,即应采用光纤信息面板。
(19) 使用入户皮线光缆对于单个用户安装时，建议采取冷接子机械接续方式。
9. ODN设计原则(1) 分光结构为了便于维护，减少ODN故障点，降低光通路的衰耗，建议采用一级分光结构，仅在特定场合，如用户分散、只有零星用户需求时，出于节省光纤资源的目的，才考虑采用二级分光结构。
(2) 分纤结构为了网络结构清晰，减少ODN的跳纤点，降低光通路的衰耗，FTTH接入段分纤结构尽量减少级别，建议不超过三级，特殊复杂场合不超过四级。
