光纤到户解决方案(详细介绍设备,有图哟)【一】

光纤到户室内布线解决方案（图文）1、室内通信设施说明（适合已经安装综合信息箱的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。

综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示：图1－1信息箱安装位置及外观示意图注：图中红色线条表示五类线（网线）。

合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请您装修时不要移改信息箱的安装位置，不要安装其他设备，也不要存放杂物，以免影响网络速率和质量。

网络设备需要电源，请确认箱体内市电已引入。

箱体内已安装有入户光纤，可提供超高速数据传输速率。

光纤不同于五类线和双绞线，易损坏且较难修复，请您务必注意不要弯曲折断。

图1－2入户光纤示意图注意：入户光纤接头内可能有不可见激光输出，您在平时使用过程中千万不要随意拆卸或用肉眼直视，以免损伤眼睛。

（以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。

示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示：图1－3信息面板及入户光纤预埋位置示意图面板内已安装有入户光，提供超高速数据传输速率。

光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。

光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。

请您在装修时不要移动光纤面板的安装位置。

图1－4入户光器及信息面板示意图二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图2－1：图2－1双口信息插座示意图图2－2家庭布线示意图图2－3家庭布线施工示意图从每一个信息面板到综合信息箱处都需要一条五类线（网线），请不要选择普通电话线。

图2－4线缆选择及接线方式示意图每条五类线均同时连接信息面板的电话口和上网口，连接方式如下：图2－5五类线在双口信息面板内的连接方式示意图各五类线应采用直联方式，相互之间不能串接。

光纤入户的几种解决方案光纤入户（FTTH）是指光纤技术将高速宽带接入到家庭用户的解决方案。

相比传统的铜线接入方式，光纤入户能提供更大的带宽和更稳定的网络连接，满足了当今高速互联网应用的需求。

在实施光纤入户方案时，可以结合不同的技术和拓扑结构来实现。

本文将介绍几种常见的光纤入户解决方案。

1.点到点（P2P）架构点到点（P2P）架构是最简单、最直接的光纤入户方案。

它将光纤线路从光交换机直接延伸到用户住房，每个用户都有独立的光纤接入线路。

这种架构提供了较高的带宽和速度，不会因为用户数量增多而降低性能。

但是需要大量的光纤线缆和光分配设备，成本较高。

2.主动光纤网络（AON）主动光纤网络（AON）是一种将光纤网络分布到用户住房的解决方案。

该方案使用了一个所谓的ONU（光网络单元）设备，将光纤分配到用户住房的不同位置。

这样可以减少光纤线缆的使用量，并且提供更灵活的网络连接方式。

然而，AON方案需要较复杂的设备和管理系统，维护成本相对较高。

3.被动光纤网络（PON）被动光纤网络（PON）是一种将光纤网络分发到用户住房的解决方案。

与AON不同，PON使用了一种称为OLT（光线路终端）的设备来将光信号传输到用户住房。

光信号在OLT和ONU之间进行分配，而不是每个ONU都有一个独立的光纤连接。

PON方案具有较高的可扩展性和成本效益，适用于大规模部署。

4.混合入户方案混合入户方案结合了P2P、AON和PON等不同的技术。

在混合入户方案中，不同的技术可以用于不同的区域或不同的用户群体。

例如，可以在城市中心使用点到点架构提供高速、高带宽的连接，而在较远的地区使用主动或被动光纤网络提供更经济实惠的解决方案。

这种混合入户方案可以根据不同的需求和预算进行定制，提供最佳的网络解决方案。

总结：光纤入户技术为用户提供了高速、高带宽的互联网接入方式。

不同的光纤入户解决方案可以满足不同的需求和预算。

点到点架构提供了最高的性能和带宽，但成本较高；主动光纤网络可以减少光纤使用量，提供灵活的网络连接方式；被动光纤网络具有高可扩展性和成本效益；而混合入户方案可以根据不同的需求进行定制。

广电光纤到户方案简介广电光纤到户是一种利用广电电视有线网络基础设施实现光纤直接到达用户家庭的网络接入方式。

相比传统的ADSL、光纤到楼等解决方案，广电光纤到户方案具有更高的带宽和更稳定的网络连接。

本文将详细介绍广电光纤到户的基本原理、实施方案及其优势。

基本原理广电光纤到户方案利用广电有线电视网络的传输能力，将光纤信号直接送达用户家庭。

基本原理如下：1.光纤骨干网：广电光纤到户方案依托广电有线电视网络的光纤骨干网，通过光纤传输信号，为用户提供高速稳定的网络服务。

2.光端机：光纤骨干网与用户之间采用光纤传输数据，为此需要在用户家庭安装光端机，将光纤信号转换为电信号，方便用户接入设备使用。

3.宽带路由器：用户在接入设备（如电脑、手机等）与光纤终端机之间，需要通过宽带路由器进行连接，以实现网络数据传输功能。

实施方案广电光纤到户的实施方案主要包括以下几个步骤：1. 资源调配首先，进行光纤资源的调配。

广电光纤到户方案需要在广电有线电视网络的基础设施上进行部署，因此需要对资源进行合理的规划和分配。

2. 网络建设与升级在确定光纤资源后，需要进行网络建设与升级工作。

包括光纤引入用户住宅区、光纤线路敷设、光纤交换机设置等一系列工作，以确保光纤信号能够直接到达用户家庭。

3. 光端机安装在网络建设与升级完成后，需要为用户家庭安装光端机，将光纤信号转换为电信号，方便用户接入设备使用。

光端机一般安装在用户家庭的光纤接入盒内。

4. 宽带路由器设置在光端机安装完成后，用户需要通过宽带路由器进行连接，以实现网络数据传输功能。

宽带路由器的设置包括联网设置、无线网络设置、安全设置等。

5. 用户验收及服务最后，进行用户验收及服务。

运营商需要确保用户家庭的光纤到户接入正常稳定，并提供售后服务，解决用户在使用过程中遇到的问题。

优势广电光纤到户方案相比传统的ADSL、光纤到楼等解决方案具有以下优势：1.高带宽：广电光纤到户方案提供更高的带宽，可以满足用户对高速网络的需求，支持高清视频、在线游戏等对带宽要求较高的应用。

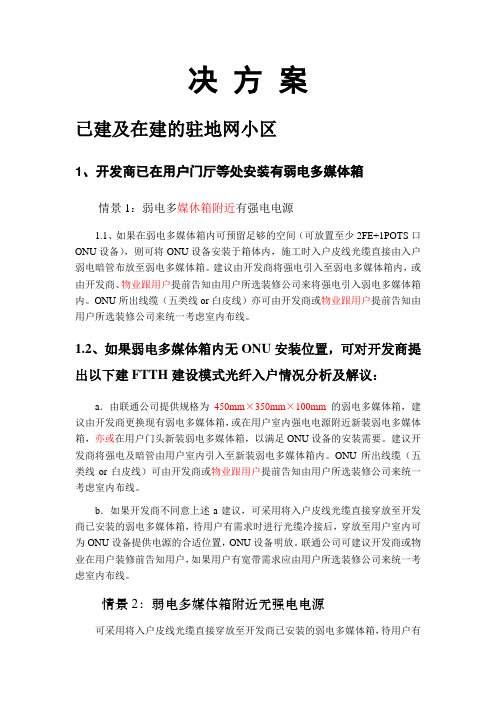

决方案已建及在建的驻地网小区1、开发商已在用户门厅等处安装有弱电多媒体箱情景1：弱电多媒休箱附近有强电电源1.1、如果在弱电多媒体箱内可预留足够的空间（可放置至少2FE+1POTS口ONU设备），则可将ONU设备安装于箱体内，施工时入户皮线光缆直接由入户弱电暗管布放至弱电多媒体箱。

建议由开发商将强电引入至弱电多媒体箱内，或由开发商、物业跟用户提前告知由用户所选装修公司来将强电引入弱电多媒体箱内。

ONU所出线缆（五类线or白皮线）亦可由开发商或物业跟用户提前告知由用户所选装修公司来统一考虑室内布线。

1.2、如果弱电多媒体箱内无ONU安装位置，可对开发商提出以下建FTTH建设模式光纤入户情况分析及解议：a．由联通公司提供规格为450mm×350mm×100mm的弱电多媒体箱，建议由开发商更换现有弱电多媒体箱，或在用户室内强电电源附近新装弱电多媒体箱，亦或在用户门头新装弱电多媒体箱，以满足ONU设备的安装需要。

建议开发商将强电及暗管由用户室内引入至新装弱电多媒体箱内。

ONU所出线缆（五类线or白皮线）可由开发商或物业跟用户提前告知由用户所选装修公司来统一考虑室内布线。

b．如果开发商不同意上述a建议，可采用将入户皮线光缆直接穿放至开发商已安装的弱电多媒体箱，待用户有需求时进行光缆冷接后，穿放至用户室内可为ONU设备提供电源的合适位置，ONU设备明放。

联通公司可建议开发商或物业在用户装修前告知用户，如果用户有宽带需求应由用户所选装修公司来统一考虑室内布线。

情景2：弱电多媒体箱附近无强电电源可采用将入户皮线光缆直接穿放至开发商已安装的弱电多媒体箱，待用户有需求时进行光缆冷接后，穿放至用户室内可为ONU设备提供电源的合适位置，ONU设备明放。

联通公司可建议开发商或物业在用户装修前告知用户，如果用户有宽带需求应由用户所选装修公司来统一考虑室内布线。

2、开发商用户室内未安装弱电多媒体箱2.1、由联通公司提供规格为450mm×350mm×100mm的弱电多媒体箱，建议由开发商安装弱电多媒体箱，或在用户门头安装弱电多媒体箱，以满足ONU 设备的安装需要。

光纤入户的几种解决方案光纤入户是指将光纤网络连接到用户住宅或办公室的解决方案。

随着互联网的普及和需求的增加，光纤入户已成为提供高速、稳定的网络连接的首选方案。

在实施光纤入户方案时，有几种常见的解决方案可供选择，包括FTTH、FTTB、FTTC 等。

下面将详细介绍这几种解决方案的特点和优势。

1. FTTH（Fiber to the Home）光纤到户FTTH是一种将光纤网络直接延伸到用户住宅的解决方案。

在FTTH方案中，光纤线路从光分纤盒直接引入用户住宅内部，连接到光猫或光纤猫，再通过以太网线连接到用户的终端设备。

这种方案具有以下优势：- 高速稳定：由于光纤传输速度快且抗干扰能力强，FTTH方案可以提供更高速、更稳定的网络连接，满足用户对高速互联网的需求。

- 高带宽：光纤传输带宽大，可以支持多种高带宽应用，如高清视频、在线游戏等。

- 长距离传输：光纤传输距离远，信号损耗小，可以实现较长距离的网络传输。

2. FTTB（Fiber to the Building）光纤到楼内FTTB是一种将光纤网络连接到建筑物内部的解决方案。

在FTTB方案中，光纤线路从光分纤盒引入建筑物内部，然后通过以太网线连接到楼内的分布式交换机或光纤猫，再通过网线将信号传输到用户的终端设备。

FTTB方案的优势包括：- 网络覆盖范围广：FTTB方案可以满足大型建筑物内多个用户的网络需求，如公寓楼、写字楼等。

- 灵活性高：由于光纤线路进入建筑物内部，可以根据用户需求进行网络布线和分配，提供个性化的网络服务。

- 成本较低：相比FTTH方案，FTTB方案的建设成本较低，适用于中小型建筑物。

3. FTTC（Fiber to the Curb）光纤到路边FTTC是一种将光纤网络延伸到用户住宅或办公室附近的解决方案。

在FTTC 方案中，光纤线路从光分纤盒引入建筑物附近的路边，然后通过铜缆或者同轴电缆将信号传输到用户住宅或办公室内的终端设备。

FTTC方案的优势包括：- 覆盖范围广：FTTC方案可以满足较大范围的用户需求，适用于住宅区、商业区等。

1.3方案介绍九栋楼高三十层,其中一梯六户两栋，一梯四户五栋。

一梯六户两栋的楼房，可采用楼道分纤箱，放置1:32的PLC分路器，可连接5层用户，可把分路器放置于中间楼层，便于分光。

一梯四户五栋的楼房，可采用楼道分纤箱，放置1:32的PLC分路器，可连接6层用户，可把分路器放置于中间楼层，便于分光。

宽带和语音的实现：⏹HZW32T-04作为纯二层光接入设备应用，机架OLT分别通过上联接口连接到中心交换机上，语音网关等相关语音接入设备也分别接入到中心交换机，汇聚到一起，通过中心交换机连接到路由器。

将终端送上来的不同类型业务解调成以太业务，送入不同网络，为用户提供高速上网和语音业务接入。

采用1:32分路器，进行集中分光，共需250台分路器，分支分别连接到用户家里的ONU，用户只需通过ONU的FE接口和POSTS接口实现宽带和语音业务。

⏹数据业务实现：由ONU设备HZW04F-P数据接口连接用户的电脑终端，ONU的PON口通过光纤，通过光分路器接入HZW32T-04的PON口，业务数据经过OLT的上联接口，经BRAS设备处理后接入INTERNET；●语音业务的实现：VoIP（Voice over Internet Protocol）简而言之就是将模拟声音讯号(Voice)数字化，以数据封包(Data Packet)的型式在IP 数据网络(IP Network)上做实时传递。

VoIP最大的优势是能广泛地采用Internet和全球IP互连的环境，提供比传统业务更多、更好的服务。

Epon+VOIP的方式，需要VOIP网关和软交换设备，VOIP网关的作用是实现公共交换网信令（PRI,SS7）与IP网的信令（H.323, SIP）的相互转换，把传统的PSTN 传输过来的基于模拟信号的E1线路，转换成基于数字信号的双绞线线路，连接到OLT 设备上，用户的ONU设备带有RJ11接口，分别连接用户机，每个机的在ONU设备里都有设置，同时每个也都在软交换里有注册信息，用户拨打后，会在软交换系统中核对用户的合法性，合法的用户在通过网关的转换成模拟信号，进入PSTN网络，和其他用户互联。

光纤入户的几种解决方案引言概述随着互联网的普及和数字化时代的到来，光纤入户已经成为现代家庭和企业网络连接的首选。

光纤入户能够提供更快的网络速度、更稳定的连接以及更高的带宽，让用户能够享受高清视频、在线游戏和其他高带宽需求的服务。

本文将介绍光纤入户的几种解决方案，帮助读者了解不同的选择和适用场景。

一、FTTH（Fiber to the Home）解决方案1.1 直接将光纤引入家庭1.2 提供最高的网络速度和带宽1.3 需要在家庭内部进行光纤布线和设备安装二、FTTB（Fiber to the Building）解决方案2.1 将光纤引入建筑物内，但不直接引入家庭2.2 通过局部网络设备将光纤信号转换为传统的网络信号2.3 适用于多户住宅和商业建筑，能够降低成本并提供较高的网络速度三、FTTC（Fiber to the Curb）解决方案3.1 将光纤引入街边的路缘盒3.2 通过传统的铜线将信号传输到家庭3.3 适用于老旧建筑或需要快速升级网络的场景，能够提供比ADSL更快速度的网络连接四、FTTD（Fiber to the Desk）解决方案4.1 将光纤引入办公室或企业内部4.2 提供高速、稳定的网络连接4.3 需要在企业内部进行光纤布线和设备安装，适用于对网络速度和稳定性要求较高的场景五、FTTO（Fiber to the Office）解决方案5.1 将光纤引入办公楼内，但不直接引入办公室5.2 通过局部网络设备将光纤信号转换为传统的网络信号5.3 适用于大型办公楼群，能够提供高速网络连接并降低网络成本结论光纤入户的几种解决方案各有优劣，用户在选择时需要根据自身需求和场景来进行合理的选择。

无论是FTTH、FTTB、FTTC、FTTD还是FTTO，都能够为用户提供更快速、更稳定的网络连接，让用户能够享受数字化时代带来的便利和乐趣。

光纤到户解决方案摘要: 光纤到户作为接入网部分最具优势的解决方案，在国内外受到极大的关注，本文针对光纤到户复杂的接入环境，及对无源设备的苛刻要求。

介绍了光纤到户的拓扑定义，拓扑结构和康宁公司光纤到户产品，使人们了解不同需求的光纤到户用户可以选择不同的方案来满足需求，并了解到康宁公司在光纤到户的产品不仅经受住了现场严峻考验，而且以其最具特色的设计为客户提供接入更快捷更廉价的布线方案。

光纤到户的定义FTTH属于接入网部分。

接入网就是市话局或远端模块到用户之间的部分，主要完成复用和传输功能，一般不含交换功能。

在历史上，这部分又称为本地环路或用户环路。

按照ITU-T的定义，FTTH就是光纤到达住户的门口，在端局和住户之间没有铜线，局端与用户之间完全以光纤作为传输媒体 ,将光网络单元(ONU)安装在住家用户。

美国的FCC对FTTH中的“H"定义了新的含义，“H"既包括狭义上的家庭，也包括小型商业机构。

FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。

光纤到户的优势FTTH因其使用的光纤传输介质无噪声，无辐射，抗EMI能力强，通讯系统不受带宽、距离限制等优势而得到较快推广。

随着各国对带宽的需求的增长，近年来FTTH有加速的趋势。

据美国GARTNER公司最新发表的报告，亚太地区宽带用户数在2004年增长了50%（从2003年的4078万户增长到2004年的6100万户），其中泰国的增长率甚至高达1456%，印度增长了236%，而日本FTTH用户从2002年12,000增加到2003年531,000,日本运营商主推的光纤到户占75％的市场，预计在2005年可以达到百分之百的光纤到户的覆盖度，2003年欧洲的FTTH 用户数为40万，虽不如日本，但大大高于美国同期的水平，而且从现在起到2008年，欧洲的 FTTH 用户数将每年增长60℅。

光纤入户的几种解决方案光纤入户是指将光纤网络接入到用户家庭或办公室中，为用户提供高速、稳定的网络连接。

在光纤入户的实施过程中，存在多种解决方案可供选择。

本文将详细介绍几种常见的光纤入户解决方案，包括FTTH、FTTB、FTTC以及FTTN。

一、FTTH（Fiber to the Home）FTTH是指将光纤网络直接接入到用户的家庭中，为用户提供高速的宽带接入服务。

在FTTH解决方案中，光纤线路从光纤交换机经过光纤分纤箱到达用户家庭，用户通过光猫将光纤信号转换为电信号，再通过路由器进行无线或有线连接。

FTTH解决方案具有以下优点：1. 高速稳定：光纤传输速度快，信号稳定，用户可以享受高速的上网体验。

2. 抗干扰能力强：光纤信号免受电磁干扰，网络连接更加稳定可靠。

3. 高带宽：光纤传输带宽大，可以满足用户对大流量数据传输的需求。

二、FTTB（Fiber to the Building）FTTB是指将光纤网络接入到建筑物内，然后通过局域网（LAN）将网络信号传输到用户的终端设备。

在FTTB解决方案中，光纤线路从光纤交换机经过光纤分纤箱到达建筑物，然后通过网络交换机将信号传输到用户的终端设备。

FTTB解决方案具有以下优点：1. 成本较低：相比于FTTH，FTTB的建设成本较低，适用于多户共享网络的场景。

2. 灵活性高：由于光纤到达建筑物内，用户可以选择有线或无线方式连接终端设备。

3. 便于维护：网络设备集中在建筑物内，维护更加方便快捷。

三、FTTC（Fiber to the Curb）FTTC是指将光纤网络接入到街边的柜子（Curb）中，然后通过传统的铜线将信号传输到用户家庭。

在FTTC解决方案中，光纤线路从光纤交换机经过光纤分纤箱到达柜子，然后通过DSL技术将信号转换为电信号，再通过铜线传输到用户家庭。

FTTC解决方案具有以下优点：1. 建设成本低：相比于FTTH和FTTB，FTTC的建设成本较低，特别适用于老旧小区或无法铺设光纤的地区。
