锚杆及其土钉墙支护检验批

C7
陕西省建设工程施工质量验收技术资料统一用表
检验批质量验收记录表

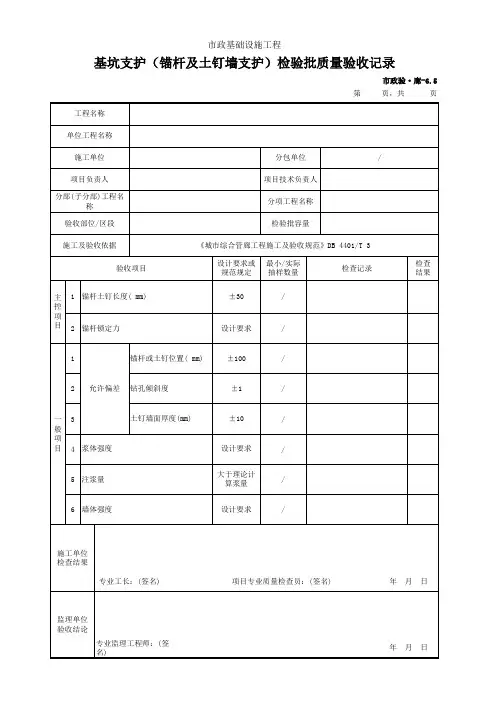

锚杆检验批质量验收记录
陕ZJP-01010309
陕西省建设工程质量安全监督总站编印编写说明：
一、验收依据
1、《建筑工程施工质量验收统一标准》GB 50300-2013
2、《建筑地基基础工程施工质量验收规法》GB 50202-2002
二、规范摘要
《建筑地基基础工程施工质量验收规法》GB 50202-2002
7.4.1锚杆及土钉墙支护工程施工前应熟悉地质资料、设计图纸及周围环境，降水系
统应确保正常工作，必须的施工设备能正常运转。

7.4.2一般情况下，应遵循分段开挖、分段支护的原则，，不宜按一次挖就再行支护
的方式施工。

《建筑工程施工质量验收统一标准》GB 50300-2013
3.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应
符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9
的要求
表3.0.9检验批最小抽样数量
主控项目：
1）锚杆土钉长度±30㎜，尺量检查。

2）锚杆锁定力，符合设计要求，现场抽样实测。

一般项目：
1）锚杆或土钉位置±100㎜，尺量检查
2）钻杆倾斜度±1°，测钻机倾角。

3）浆体强度，符合设计要求，取样检验，检查试验报告。

4）注浆量，实际注浆量大于理论计算量，检查计量数据。

5）土钉面厚度±10㎜，尺量检查。

6）墙体强度，符合设计要求，取样检验，检查试验报告。

检查结果：主控项目填合格，一般项目填合格或合格率。

美好的明天word1 项目________________监理实施细则项目监理机构：编制人：日期：批准人：日期：美好的明天word2美好的明天_______________________监理实施细则目录1.1工程概况和特点……………………………………………………………………………1.2土层锚杆支护工程监理实施细则…………………………………………………………1.3土钉墙支护工程监理实施细则……………………………………………………………1.4土层锚杆及土钉墙支护工程监理验收……………………………………………………1.1工程概况和特点(略)1.2土层锚杆支护工程监理实施细则1.锚杆设计(1)锚杆自由段长度不宜小于5m并应超过潜在滑裂面1.5m。

(2)土层锚杆锚固长度不宜小于4m。

(3)锚杆杆体下料长度应为锚杆自由段、锚固段及外露长度之和，外露长度需满足台座、腰梁尺寸及张拉作业要求。

2.锚杆设置(1)锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m。

(2)锚杆锚固体上覆土层厚度不宜小于4.0m。

(3)锚杆倾角宜为15º～25º,且不应大于45º。

3.施工准备阶段(1)施工所用的钻孔机具必须满足土层锚杆钻孔的要求。

坚硬黏性土和不易塌孔的土层宜选用地质钻机、螺旋钻机或土锚专用钻机；饱和黏性土与易塌孔的土层宜选用带护壁套管的土锚专用钻机。

(2)施工前，要认真检查原材料型号、品种、规格及锚杆各部位的质量，并检查原材料的主要技术性能是否符合设计要求。

(3)工程锚杆施工前，施工方宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。

4.钢筋锚杆杆体的组装(1)组装前钢筋混凝土应平直、除油和除锈。

(2)沿杆体轴线方向每隔1.0m～2.0m应设置一无休止对中支架，排气管应与锚杆杆体绑扎牢固。

word1美好的明天(3)杆体自由段应用塑料布或塑料管包裹，与锚固体连接处用钢丝绑牢。

17 锚杆及土钉墙支护工程施工工艺标准17.1范围本标准规定了建筑基坑采用土层锚杆及土钉墙支护工程的施工要求、方法和质量控制标准。

本标准适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱粘结砂土的基坑支护。

17.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50300—2013建筑工程施工质量验收统一标准GB50202—2002 建筑地基基础工程施工质量验收规范GB50330 建筑边坡工程技术规范GB50086 锚杆喷射混凝土支护技术规范GB50025 湿陷性黄土地区建筑规范JGJ120 建筑基坑支护规程CECS96:922 基坑土钉支护技术规程YBJ226 喷射混凝土施工技术规程17.3 术语17.3.1 建筑基坑为进行建筑物（包括构筑物）基础与地下室的施工所开挖的地面以下空间。

17.3.2 基坑支护为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。

17.3.3 基坑（槽）侧壁构成建筑基坑围体某一侧面。

17.3.4 土层锚杆（土锚）由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆件。

通常由锚头、锚头垫座、支护结构、防护套管、拉杆（索）、锚固体、锚底板（有时无）组成。

17.3.5 土钉用来加固或同时锚固现场原位土体的细长杆件。

通常采用钢筋或钢管等外裹水泥砂浆或水泥净浆浆体，沿通长与周围土体接触，并形成一个结合体。

17.3.6 土钉墙采用土钉加固的基坑侧土体与护面等组成的支护结构。

17.3.7 喷射混凝土利用压缩空气或其他动力，将按一定配比拌制的混凝土混合物沿管路输送至喷头处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。

17.4 施工准备17.4.1 技术准备17.4.1.1熟悉土层锚杆或土钉墙的设计文件,了解设计做法、构造和要求。

精心整理锚杆及土钉墙施工工艺标准1总则1.1适用范围1、锚杆支护结构是档土结构与外拉系统相结合的一种深基坑组合式支护结构。

其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注粉土、允许损坏的场地不宜采用。

2、12m;.1.21（2、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202—2002）;3、中华人民共和国行业标准《建筑基坑支护技术规程》(JGJ120—99）;4、中华人民共和国国家标准《建筑边坡工程技术规范》（GB50330—2002）.2术语1、基坑：为进行建筑物（包括建筑物）基础与地下室的施工所开挖的地面以下空间。

2、基坑周围环境：基坑开挖影响范围内包括既有建(构)筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。

34、基坑支护:5、锚杆:由锚固段、自由段、固现场土体.锚头法制成。

6)侧向约束结构(.7,通常呈近似圆柱体状。

8、锚头：锚头是锚杆体的外露部分，由锚杆台座、承压垫板及紧固器三部分组成。

9、台座：一般锚杆轴线与支护挡土结构间有一定的倾角（称为锚杆倾角），以台座作为调整构件，并固定拉杆位置防止滑动.锚杆通过台座与挡土结构的接触面,分布其集中力，避免挡土结构承受过大的局部应力而损坏。

10、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给台座。

11、紧固器：又称锚具，是将拉杆锚固在台座、垫板和挡土结构的连接件。

12、拉杆：拉杆是锚杆的主要部分,拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。

拉杆可以是粗钢筋、钢丝绳或钢绞线构成。

13细长杆件。

可采取先在土层中钻孔,14基坑边坡稳定的支护方法。

151617体。

18体系.1920、腰梁：设置在支护结构顶部以下传递支护结构与锚杆或内撑支点力的钢筋混凝土梁或钢梁.21、水泥土墙：由水泥土桩相互搭接形成的格栅状、壁状等形式的重力式结构。

22、SMW工法:在水泥搅拌桩体内插入型钢或其他芯材，形成组合结构的围护结构墙体。

锚杆及土钉墙支护工程检验批质量验收记录锚杆及土钉墙支护工程是一种常见的地基和岩土工程结构的支护方式。

它使用锚杆和土钉将地基或岩土结构与地面连接起来，以提高其稳定性和承载能力。

在这种工程中，以检验批质量验收记录为核心的控制措施非常重要。

本文将详细探讨锚杆及土钉墙支护工程检验批质量验收记录。

一、检验批质量验收记录的概念检验批质量验收记录是工程质量评估的一个关键因素。

它是指在工程施工过程中，对每个工作阶段进行检验、测试、检查和记录，以确认其达到设计要求和相关标准。

检验批质量验收记录包括验收计划、验收标准、验收结果等信息。

其目的是确保工程的质量符合设计要求和规格要求，避免因错误施工而造成的问题，从而保证工程的安全稳定和使用寿命。

二、锚杆及土钉墙支护工程的检验批质量验收记录1. 检验批的设定在锚杆及土钉墙支护工程中，检验批应根据施工工序和工程质量要求进行设定。

检验批的设定应该在工程计划编制阶段完成，确定每个检验批的工序、要求、标准和验收方法。

2. 验收标准的制定针对锚杆及土钉墙支护工程，应制定相应的验收标准。

验收标准应包括施工前、中、后各阶段的验收标准和验收依据，以逐步确保锚杆及土钉墙支护工程质量。

验收标准的制定应符合国家相关标准和规范。

在验收标准中，应含有每个工序的具体要求和质量验收方法。

针对具体工地的实际情况，应对验收标准进行调整和完善。

3. 验收记录的撰写在每个检验批完成后，应对检验结果进行记录。

验收记录应包括施工日期、质检人员、检验工序、结果等信息。

每个工序的检验记录应该包括过程检验和成品检验，以确保每个工序的施工质量。

验收记录还应包括不符合项和整改措施。

对于不符合项，应对其进行详细记录，包括原因分析和整改措施，以确保该问题不再发生。

4. 验收结论的评定在验收记录完成后，应对整个锚杆及土钉墙支护工程进行全面评估。

根据每个检验批的质量验收记录，确定工程的质量评定结果。

评定结果应包括优良和合格两个等级。

杆与土钉墙支护施工工艺标准1范围本标准规定了锚杆与土钉墙支护的施工工艺标准。

本标准适用于一般建筑工程施工、火电工程采用锚杆与土钉墙支护基坑工程施工，其它项目施工可参照执行。

2规范性引用文件《建筑工程施工及验收规范汇编》《建筑施工手册》《基础工程施工手册》《建筑工程冬期施工规程》JGJ 104-97《建筑基坑支护技术规程》JGJ 120-993施工准备3.1技术准备a）了解工程质量要求和施工检测内容与要求，如基坑支护尺寸的允许误差，支护坡顶的允许最大变形，对临近建筑物、道路、管线等环境安全影响的允许程度等；b）土钉支护宜在排除地下水的情况下进行施工。

应采取恰当的降排水措施排除地表水、地下水，以避免土体处于饱和状态，有效减小或消除作用于面层上的静水压力；c）确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并妥善保护；d）制定基坑支护施工组织设计，周密安排好支护施工与基坑土方开挖、出土等工序的关系，使支护与开挖密切配合，力争达到连续快速施工。

e）施工地区的地质勘探资料，查明该地区的土层分布和各土层的物理力学特征，包括：天然密度、含水量、孔隙比、渗透系数、压缩模量、内聚力、内摩擦角等，以便确定土层锚杆的布置和选择钻孔方法。

f）了解地下水位及其变化情况、地下水的成分和含量，以便研究对土层锚杆的防腐。

3.2材料准备a）根据施工图纸计算所需材料的数量，提出材料分批进场的日期。

b）各种材料必须有质保书，并经复试合格方可使用。

c）对两种主要材料的要求，水泥：一般宜采用42.5MPa的普通硅酸盐水泥，一般不宜采用高铝水泥。

砂：平均粒径0.35～0.5mm的中砂，砂颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其它有机物等有害物质。

d）钢筋、钢筋网、高强钢丝和钢绞线、防腐材料等。

3.3施工机具准备a）土钉墙支护施工：锚杆钻机、地质钻机、洛阳铲、空气压缩机、混凝土喷射机、注浆泵、混凝土搅拌机等；b）锚杆施工：主要钻孔机械，根据施工时地下水位、土质和钻孔深度等要求可以选择回转式钻机、螺旋式钻机、旋转冲击式钻机、潜孔冲击钻等。
