卫星地图制作三维基站地图

相关教程：Arcgis三维地形制作教程工具准备1、BIGEMAP地图下载器2、3DMAX软件3、global mapperGlobal mepper 下载地址：资料准备下载你需要区域的DEM数据和卫星影像数据。

影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。

首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。

在此通过矩形区域选择下载边界（当然你也可以选折对应的行政区域下载或者多边形框下载）（如图 1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图：注意：红色箭头的地方。

下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：（注：下载的高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。

）下载完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。

本案例以转换成UTM(WGS84)为例子。

转换步骤如下图：启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：点击【设置】，如下图：如下图：选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图：高程的预处理已经完成，同样的方式将卫星图像也处理成UTM投影方式，如下图：将下载好的卫星图像（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：设置完成后开始保存，保存格式选择【JPG】，如下图：接下来打开3DMAX软件,导入经过Global Mapper 处理过后保存的DEM数据，如下图：然后，保存DEM为OBJ格式，如下图：关闭3DMAX中的DEM文件，然后再打开OBJ的文件，如下图：打开之后，就是3D模型，需要为该模型贴上材质，也就是下载高清卫星图像，如下图：上图中按照红色箭头1->2->3的步骤【点击】，双击第2步的【Bitmap】或【位图】弹出如下窗口：然后依次点击下图中红色箭头按钮：点击下图红色按钮，选择uvw贴图或者uvw map点完之后，鼠标移动到[透视][真实]按下鼠标拖动，即可贴图成功。

如何进行立体地图的制作地图在我们生活中扮演着重要的角色，不仅可以帮助我们找到目的地，还能帮助我们了解地理环境和文化背景。

然而，传统的地图往往只能呈现平面上的信息，无法真实地展现地貌和地形的特征。

为了解决这一问题，人们开始制作立体地图，以便更直观地呈现地理信息。

本文将介绍如何进行立体地图的制作。

首先，制作立体地图需要依靠高精度的地形数据。

在过去的几十年里，我们积累了大量的地形数据，包括海陆地形和山川等信息。

这些数据是制作立体地图的基础，可以通过遥感技术和地理信息系统获得。

科学家们使用卫星遥感仪器获取地表高程数据，并将其转化为数字高程模型。

此外，人们还可以通过测量和采集地形数据来获得更精确的信息。

这些数据将成为制作立体地图的重要依据。

其次，利用地形数据进行地图建模是制作立体地图的关键环节。

在地图建模过程中，可以使用计算机辅助设计软件来处理地形数据。

首先，需要将地形数据导入软件，并将其转化为三维模型。

然后，可以使用软件中的工具进行地理要素的绘制，例如山川、河流、湖泊等。

此外，还可以添加人文要素，如城市、道路和建筑物等，以增加地图的丰富度和真实感。

通过不断调整和修改，最终可以得到一个立体地图的初步模型。

接着，制作立体地图的关键之处在于纹理的添加和细节的优化。

纹理是指地表的表面特征，例如草地、树木、石头等。

通过为三维模型添加纹理，可以增加地图的真实感和逼真度。

利用图像处理技术和计算机图形学，可以从卫星图像或地面摄影中提取纹理信息，并将其应用到地图模型中。

同时，还可以通过调整纹理的颜色、亮度和对比度等参数，使地图更加清晰和生动。

此外，为了提高地图的可读性和可视性，还可以对模型进行细节优化，如增加阴影、光照和贴图等效果。

最后，一张完整的立体地图还需要进行视角的设置和动态效果的添加。

视角是指我们在地图上观察的角度和位置。

通过调整视角，我们可以从不同的角度观察地图，以便更好地理解地理环境。

同时，还可以添加一些动态效果，如飞行路径、漫游动画和交互式操作等，增加地图的交互性和体验感。

利用MAPINFO2GOOGLE插件制作450三维地图这几天看到中兴的维护文挡中一篇文章谈到使用MAPINFO2GOOGLE插件制作450三维地图的方法，感觉对当前450的网优网规相当有帮助，到网上找了一些相关的资料，总结一下，写出来与大家共享。

1、前期准备：安装GOOGLE EARTH 软件，安装MAPINFO软件，安装MAPINFO2GOOGLE插件，安装GB2UTF8转换软件。

2、将TAB格式文件处理转换成KML格式文件首先将MAPINFO2GOOGLE插件解压，双击Mapinfo2Google.MBX文件，此时将启动MAPINFO软件，启动后，会发现帮助菜单后多了一个菜单，如图：然后利用一张含有经纬度信息的EXCEL文件创建一个450D网络基站分布图，创建完后，在MAPINFO软件中点击图层控制按纽，弹出如下对话框：将自动标注勾上，然后点击标注（如图绿色框所示）弹出如下对话框选择标注项，这里选择基站名称，选确定后回到主程序界面，此时能看到如下图界面基站名称在旁边标注了出来，然后点击MAPINFO2GOOGLE按纽，将刚才生成的地图文件转换成为GOOGLE EARTH识别的KML格式文件。

选择CONVERT MAP WINDOW TO KML FILE弹出如下对话框选择转换后文件保存路径以及文件名。

注意：转换时，一定不要将地图文件窗口最大化，并且要将图层缩小到能看到所有的的基站，因为MAPINFO2GOOGLE只转换窗口内能看到的元素。

3、将GB编码格式转换为UTF8编码格式转换完成后生成的KML文件为GOOGLE EARTH 识别的文件，但是我们的原始文件中含有中文汉字，转换后的文件为GB编码，如果不把他转换为UTF8格式，那么基站名称将显示为乱码，因此要显示中文基站名称，需要将生成的KML文件从GB编码转换为UTF8编码将编码软件解压，运行，界面如下所示选择需要转换的文件，点击开始处理，将文件转换完毕。

用google earth卫星图自制高精度3d地图1.首先我用google earth卫星图软件,找到我想要的地方!点正北按钮(非常重要),因为ozi地图默认上北下南,投影为平面格式地图google earth下载地址:/2.点开google earth菜单view的第x项lat,打开google earth地图栓格,让地图出现经纬度(度\分\秒),地图栓格不要过小,地图栓格过小虽然精确,但费眼力!3.截图点google earth菜单file的第x项,save image截图1 截图2 (jpg格式),关闭google earth4.打开ozi,调入截图1(ozi菜单文件第x项,载入并校准地图项,支持jpg格式) ozi下载地址/5,选择校准点，定义校准点的位置，位置一般选有经纬度栓格的交*点,用放大窗口进行对准6,填入栓格的经纬度,(重要提示:ozi支持的只是度\分,我无法调到度\分\秒,所以填入栓格的经纬度也必须是度\分,需换算一下)107度\33分\12秒换算107度\33.2000分7,点1和校准点1的经纬度对应上即可。

这样校准点1校准完毕。

(点n和校准点n对应上即可)8,保存为ozi地图, 一辐高精度ozi平面地图制做完毕。

等一下,自制3d高精度ozi地图又乍办?首先在高精度ozi平面地图基础上,导入全球数字高程SRTM数据,然后使用OziExplorer3D 和SRTM数据就可自做3d高精度ozi地图了!!!! OziExplorer3D下栽地址/en/c62c998686b5079b.asp那么,什么是全球数字高程SRTM数据啦??????????????SRTM:航天飞机雷达地形测绘使命Shuttle Radar Topography Mission，简称SRTMSRTM的简介:2000年2月11日上午11时44分，美国“奋进”号航天飞机在佛罗里达州卡那维拉尔角的航天发射中心发射升空，执行耗资3.64亿美元，称之为“航天飞机雷达地形测绘使（Shuttle Radar Topography Mission，简称SRTM）”的空间飞行任务。

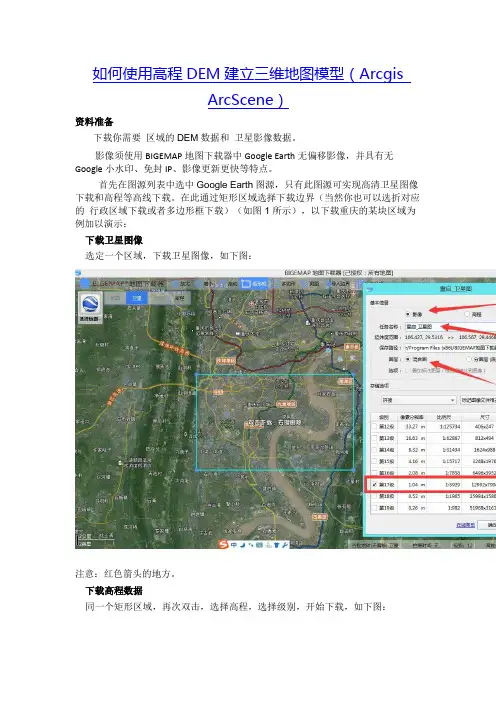

如何使用高程DEM建立三维地图模型（ArcgisArcScene）资料准备下载你需要区域的DEM数据和卫星影像数据。

影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google 小水印、免封IP、影像更新更快等特点。

首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。

在此通过矩形区域选择下载边界（当然你也可以选折对应的行政区域下载或者多边形框下载）（如图 1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图：注意：红色箭头的地方。

下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：（注：下载的高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。

）下载完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。

本案例以转换成UTM(WGS84)为例子。

转换步骤如下图：点击【设置】，如下图：选择【投影】，在投影的下拉列表框中选择【UTM】，其他默认不变，点击【确定】，之后保存为DEM，如下图：选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图：高程的预处理已经完成，同意的方式将卫星图像也处理成UTM投影方式，如下图：接下来打开ARC SCENE ,打开ARC SCENE过后，打开转换后的卫星影像，打开过后步骤如图：点击箭头所指的【+】号，首先添加刚才转成UTM投影的卫星图像，打开如下图：然后鼠标指到左边打开的卫星图像的文件名，点击【右键】，弹出属性框，选择【属性】，如下图：在上图中，选择红色【1】箭头指向，打开刚才转换之后的DEM高程数据，然后【添加】，然后【确定】，如下图：到此，三维已经生成好了，三维的图像效果清晰度和你下载的卫星图像级别有关系，高程级别越高，三维轮廓越精细，卫星图像级别越高，三维效果越清晰，另外属性框里面还可以设置海拔高度的缩放比例系数，以及精细化的程度，如下图：上图对话框红色框选处设置高程的缩放比例，例如设置为2，则高程放大2倍。

如何使用3DMax制作三维地图3DMax作为常用的三维建模软件，受到了广大游戏、动漫和建模爱好者的追捧，但是大家可能没想到3DMax也可以用来进行三维地图的制作，那就给大家介绍一下3DMax的这种“非主流”用法。

工具/原料水经注万能地图下载器 Global Mapper 3DMax 2012方法/步骤1.首先我们需要高程数据和卫星影像数据，这些可以通过万能地图下载器进行获取，将万能地图下载器切换到谷歌地球之后，点击“下载”→“框选”，框选上需要下载的地方（图1）。

图12.双击后弹出的对话框中选择“高级模式”，勾选上“卫星地图”、“高程地图”、“标签（道路，地名信息）”，设置好任务的名称和勾选上下载的级别（图2）。

图23.下载完成后将高程和卫星影像都导出成tif格式，首先将高程数据加载到Global Mapper内（图3），点击菜单栏上的“工具”→“设置”，在弹出的“配置”对话框中点击“投影”，在“投影”一栏将坐标系选择为UTM（图4）。

备注：由于直接导出的坐标系是WGS84（地理坐标）无法在3DMax中形成三维模型，所以需要将地图转换一下坐标系，比如UTM（平面坐标），这样方便建模。

图3图44.点击“文件”→“输出”→“输出成海拔网格格式”（图5），在弹出的“选择输出格式”对话框中选择“DEM”，连续点击几个确定后将高程数据输出成.dem 格式（图6）的文件备用。

图5图65.同样地，将影像加载到Global Mapper内并用第3步的方法将其坐标系转换成UTM（图7），转换成UTM坐标系后再点击“输出”→“输出光栅/图像格式”（图8）将影像输出成jpg格式备用。

图7图86.打开3Dmax，点击左上角的图标，再点击“导入”（图9），将之前的.dem格式的高程数据导入进来（图10、图11），导入后的效果如图12。

图9图10图11图127.点击左上角的图标，选择“导出”（图13），将其导出成.obj格式的数据（图14）。

GOOGLE EARTH在日常网络优化中在应用一．效果图二．三维地图的制作2．1 工具：制作此地图需要用到的工具有GOOGLE EARTH ，MAPINFO，MAPINFO 插件MIPT2.1，Mapinfo2Google插件，基站站点生成工具，基站扇区绘制工具。

2．2 原理：三维基站地图由A,B,C三个GOOGLE EARTH图层组成。

A图层由二维的MAPINFO导出，主要实现在卫星地图上显示基站频点的功能。

B 图层由基站站点生成工具生成，实现在卫星地图上显示基站站点及其基本信息如BSC CI等功能。

C图层由googleearth基站扇区绘制工具生成，实现在卫星地图上显示基站三维扇区的生成以及站高，基站基覆盖范围等的信息的生成。

2．3地图制作流程：STEP1：A图层的制作：1．使用MIPT2.1插件制作基站的二维基站地图。

2．使用Mapinfo2Google插件将制作好的二维基站地图导出生成GOOGLE EARTH的KML格式文件。

（注意，在转换成KML格式文件时，MAPINFO地图的窗口要用最小模式，否则可能会遇到不能转换的情况）。

制作好的图层如下：注意：我们只需要A图层中的MIPTCELL层，在导入后将MIPTSITE层的标记去掉即可。

STEP2：B图层的制作：1．将基站数据导入基站站点制作模版。

经纬度填写基站的经纬度，标注标题下填写基站的中文名字，地点描述根据实际工作需要任意进行添加。

保存为KML格式文件。

将制作好的KML打开，效果图如下：STEP3：C图层的制作：1.将基站数据导入扇区制作工具。

在小区名称处填写基站中文名，编号处填CI，经纬度处填写基站经纬度，方位角出填写扇区方位角，其他信息可根据实际工作需要进行填写。

2.点击生成KML文件，按照提示将各个信息属性进行选择然后选择确定进行转换。

希望这项新技术能为我们日常网络优化工作提供更多的帮助。

利用卫星影像三维建模方案目录利用卫星影像三维建模方案 (1)1、概述 (1)2、提出问题 (2)（1）卫星类型多种多样，数据来源不统一 (2)（2）如何解决卫星数据稀少控制点或无控时解算精度差的问题 (2)（3）如何利用卫星影像数据快速高效建模 (2)3、解决方案 (2)（1）多源卫星数据支持 (2)（2）稀少控制区域网平差 (2)（3）利用卫星影像构建三维模型 (2)4、技术路线 (4)4.1总体技术路线 (4)4.2 三维模型创建流程 (5)1、概述空间信息主要是以图形化的形式存在的。

然而，用二维的图形界面展示空间信息是非常抽象的，只有专业的人士才懂得使用。

相比二维GIS，三维GIS为空间信息的展示提供了更丰富、逼真的平台，使人们将抽象难懂的空间信息可视化和直观化，人们结合自己相关的经验就可以理解，从而做出准确而快速的判断。

随着国家经济的快速增长，人们对地理信息的需求也在不断增大，而传统的实景三维模型都是通过由航片获取，在遇到航空管制或者飞行困难区域，数据获取本身会有一定难度。

另外，对于大面积小比例尺的三维模型获取时间太长，运算效率慢，难以满足大场景实景三维建设的需求。

近年来，高分辨率卫星获得了较快的发展，其获取的图像经过辐射校正后达到了相当高的精度，结合卫星变轨或相机侧摆等方式，同一地物的重访周期大大缩短，非常有利于对目标场景的三维精细化建模，并利用高分辨率卫星影像制作三维地形及建筑物建模成为可能。

2、提出问题（1）卫星类型多种多样，数据来源不统一；（2）如何解决卫星数据稀少控制点或无控时解算精度差的问题；（3）如何利用卫星影像数据快速高效建模；3、解决方案（1）多源卫星数据支持SVS-SAT采用统一的RFM传感器成像几何模型、数据处理算法及作业流程，支持国内外包括 QuickBird、WorldView-I/II、IKONOS、GeoEye-I/II、 SPOT1-4、SPOT-5 HRS/HRG、SPOT6、SPOT7、Pleiades、IRS-P5、OrbView、ALOS/PRISM、 RapidEye、CBERS-02、天绘一号卫星、资源三号卫星、高分一号卫星等一系列高分辨率卫星影像，并支持大数据量的影像处理。

在Google Earth上显示基站图层的制作方法一．什么是Googl e Earth谷歌地球（Google Earth，GE）是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

Google Earth于2005年向全球推出，被“PC 世界杂志”评为2005年全球100种最佳新产品之一。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

Google地球分为免费版与专业版两种。

二．Google Earth免费供个人使用，其功能主要有：1.结合卫星图片，地图，以及强大的Google搜索技术；全球地理信息就在眼前。

2.从太空漫游到邻居一瞥；3.目的地输入，直接放大；4.搜索学校，公园，餐馆，酒店；5.获取驾车指南；6.提供3D地形和建筑物，其浏览视角支持倾斜或旋转；7.保存和共享搜索和收藏夹；8.添加自己的注释。

我们平时使用的MapInfo软件，基本上是二维图层，而Google Earth图层则是三维图层，能更直观的，全面的收集和现实详细的地理信息（如高楼、山体、河流等）；下面将介绍如何将MapInfo中的图层转化为Google Earth图层。

我们将会使用到两个MapInfo插件（GCITool、Mapinfo2Google）。

三、如何将工参表在MapInfo上显示，并制作扇区分布图工程参数表里面一般都包含CI、小区名、LAC、RAC、经纬度、方位角、频点、BSIC/扰码、BSC、MSC、RNC、波瓣宽度等信息；打开MapInfo，在MapInfo 中打开已有的工参表（用ExCEL格式打开），工参表里面必须包含上诉标记红色的项如下图所示打开后出现如下对话框，点击命名范围，选择其它。

如下图所示：选择好其它选项后，将标签中的A1改成A2，并勾选“以选中范围的上一行作为标题”，点击确定，如下图所示：打开excel表后在MapInfo的显示：完成以上步骤后，运行MapInfo插件“三扇区点生成器”（在菜单栏工具----运行MapInfo程序中打开GCITool插件）；如下图所示：打开后如下图所示对话框：需选择相对应的相关选项；然后点击确定：选择好保存路径：基站三扇区图层制作完毕：四．如何将基站分布图在Googl e上显示打开已做好的MapInfo图层；注意：目前该插件只支持MapInfo图层窗口化，即不能全屏显示图层，否则将会报错。

如何生成高精度的三维地图引言三维地图是现代社会中不可或缺的工具，它不仅仅用于导航和定位，还在各个领域发挥着重要的作用，如城市规划、自动驾驶、虚拟现实等。

然而，生成高精度的三维地图是一个复杂而又挑战性的任务。

本文将探讨如何生成高精度的三维地图，并介绍一些常用的技术和方法。

一、数据搜集与处理生成高精度的三维地图首先需要搜集大量的数据，并进行相应的处理。

常用的数据搜集方法包括使用激光雷达扫描、航拍和卫星遥感等技术。

激光雷达扫描是一种常用的方法，它可以获得地面的高程和物体的三维位置信息。

航拍和卫星遥感则可以提供更为全面的地理信息和建筑结构。

在数据搜集之后，还需要将这些原始数据进行处理和整合，以便生成一张完整且准确的三维地图。

二、点云技术与建模算法在数据搜集和处理的基础上，需要利用点云技术和建模算法来生成三维地图。

点云是由激光雷达扫描、航拍或卫星遥感得到的大量离散点的集合，它们表示了地物表面的几何形状和位置信息。

点云技术通过对这些离散点进行处理和分析，可以实现地物的识别、分类和定位等功能。

建模算法则可以将点云数据转化为真实世界中的三维模型，从而生成高精度的三维地图。

三、传感器融合与定位算法生成高精度的三维地图还需要进行传感器融合和定位算法的处理。

传感器融合是指将多种传感器的数据进行整合和优化，以提高地图的精度和稳定性。

例如，可以结合激光雷达、相机和惯性导航系统等传感器的数据，来获得更全面和准确的地图信息。

定位算法则是根据传感器融合之后的数据，进行位置的估计和更新。

通过准确的定位，可以保证生成的三维地图具有更高的精度和可靠性。

四、地图更新与维护生成高精度的三维地图不仅需要一次性的工作，还需要进行定期的更新和维护。

由于城市的建设和环境的变化，地图中的信息会随着时间的推移而发生改变。

因此，需要建立一个有效的机制来更新和维护地图的内容。

这可以通过定期的数据搜集、传感器融合和定位算法的运行来实现。

同时，还可以利用用户反馈和众包的方式，来获取地图信息的更新和修正。
