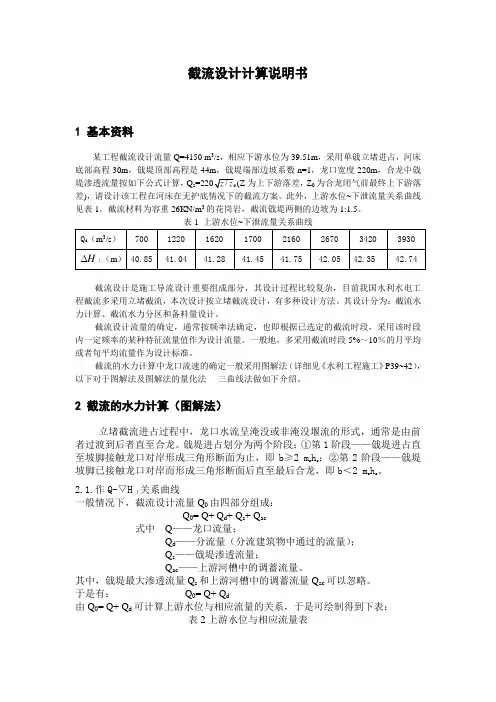

截流设计计算说明书
1 基本资料
某工程截流设计流量Q=4150 m3/s，相应下游水位为39.51m，采用单戗立堵进占，河床底部高程30m，戗堤顶部高程是44m，戗堤端部边坡系数n=1，龙口宽度220m，合龙中戗堤渗透流量按如下公式计算，Q
s
(Z为上下游落差，Z0为合龙闭气前最终上下游落差)，请设计该工程在河床在无护底情况下的截流方案。
此外，上游水位~下泄流量关系曲线见表1。
截流材料为容重26KN/m3的花岗岩，截流戗堤两侧的边坡为1:1.5。
截流设计是施工导流设计重要组成部分，其设计过程比较复杂，目前我国水利水电工程截流多采用立堵截流，本次设计按立堵截流设计，有多种设计方法。
其设计分为：截流水力计算、截流水力分区和备料量设计。
截流设计流量的确定，通常按频率法确定，也即根据已选定的截流时段，采用该时段内一定频率的某种特征流量值作为设计流量。
一般地，多采用截流时段5%～10％的月平均或者旬平均流量作为设计标准。
截流的水力计算中龙口流速的确定一般采用图解法（详细见《水利工程施工》P39~42），以下对于图解法及图解法的量化法----三曲线法做如下介绍。
2 截流的水力计算（图解法）
立堵截流进占过程中，龙口水流呈淹没或非淹没堰流的形式，通常是由前者过渡到后者直至合龙。
戗堤进占划分为两个阶段：①第1阶段——戗堤进占直
至坡脚接触龙口对岸形成三角形断面为止，即b≥2 m
s h
s
；②第2阶段——戗堤
坡脚已接触龙口对岸而形成三角形断面后直至最后合龙，即b＜2 m
s h
s 。
2.1.作Q-▽H
上
关系曲线
一般情况下，截流设计流量Q0由四部分组成：
Q0= Q+ Q d+ Q s+ Q ac
式中Q——龙口流量；
Q d——分流量（分流建筑物中通过的流量）；
Q s——戗堤渗透流量；
Q ac——上游河槽中的调蓄流量。
其中，上游河槽中的调蓄流量Q ac可以忽略。
由于戗堤最大渗透流量Q smax=220m3/s相对于工程截流设计流量Q=4150 m3/s较小，所以可以将其忽略。
于是有：Q0= Q+ Q d
说明：这样的计算结果偏于安全，所以可以采用上式来进行截流设计。
由Q0= Q+ Q d可计算上游水位与相应流量的关系，于是可绘制得到下表：
表2上游水位与相应流量表
上游水位▽H上
(m) 落差
Z(m)
设计流量
Q(m³/s)下泄流量Q d(m³/s)
龙口流量
Q g(m³/s)
40.85 1.34 4150 700 3450.00
41.04 1.53 4150 1220 2930.00
41.28 1.77 4150 1620 2530.00
41.45 1.94 4150 1700 2450.00
41.75 2.24 4150 2160 1990.00
42.05 2.54 4150 2670 1480.00
42.35 2.84 4150 3420 730.00
42.74 3.23 4150 3930 220.00 根据上表可绘制上游水位和下泄流量与龙口流量关系曲线：
图1上游水位与下泄流量关系曲线
图2上游水位与龙口流量关系曲线
2.2. 计算Qg～f(B,Z)
水流通过束窄河床，其进口由于竖向收缩（有坎）或横向收缩（无坎）而形
成宽顶堰流时，视其出流是否淹没，分别按下式计算其泄流能力Q 。
龙口泄水能力按宽顶堰公式计算：
3
2
0Q =
式中 B ––龙口平均过水宽度； H 0––龙口上游水头；
m ––流量系数，按下式计算：
Z ／H 0＜0.3，淹没流， (10Z m H
=-
Z ／H 0≥0.3 ，非淹没流 ，m = 0.385, Z ––上下游落差；
Z 0––合龙后闭气前最终上下游落差，为14m 。
其中，对于梯形断面，龙口上游水头
0-30=Z+39.51-30=Z+9.51H Z Z H =-=上上底
龙口平均过水宽度002=28B B B nH nH B H =-++-; 对于三角形断面，龙口上游水头
()()000.5=H 9.51Z 14B/2B H Z Z nH B n =---=+--上底 龙口平均过水宽度0H B = 。
(各参数的取值参照设计任务书)
Z 为上下游水位差，B 为龙口宽度。
当龙口宽度B>2×1×(44-30)=28m 时，龙口断面为梯形断面，当B<28m 时，龙口断面为三角形断面。
假设戗堤顶部宽度B 为不同值时，龙口流量与水位落差Z 的函数关系，利用excel 计算结果如下表：
表3 龙口流量、龙口宽度及上游水位表
42.21 14135 12058 9290 7213 5829 4444 3752 3060 2368 1676 845 395 84 42.41 14663 12511 9642 7490 6055 4620 3903 3186 2468 1751 890 424 101 42.61
15175 12950 9984 7759 6275 4792 4050 3309 2567 1825 935
453 119 42.81 15672 13377 1031
6
8020 6490 4959 4194 3429 2664 1899 980
483 139
2.3. 根据列表的结果绘制各曲线图如下：
图3龙口流量、龙口宽度及上游水位关系曲线
2.4. 由连续方程可得龙口流速计算公式为：Q Bh
υ=
淹没流时：s h h =，s h ——龙口底板以上的下游水深 非淹没流时：c h h =，c h ——龙口断面的临界水深 即淹没出流时：
对于梯形断面： s h h =
对三角形断面：0.5B s nH B
h h n
-=-。
非淹没出流时：
对于梯形断面：c h h =
对三角形断面：2
22c Q h n g
=５
将以上交点所对的Qg值和Z值从上图中读取列表计算，龙口平均流速V的计算如下表。
表4 图解法计算成果表
龙口宽度上游
水位
落差
龙口
流量
上游
水头
流态
平均宽
度
龙口
流速
抛石
粒径d
220 39.7 0.19 4100 9.7
梯形淹没流201.7 2.14 0.10
190 39.8 0.29 4000 9.8 171.8 2.45 0.13 150 40 0.49 3800 10 132 3.03 0.20 120 40.28 0.77 3700 10.28 102.28 3.80 0.32 100 40.65 1.14 3600 10.65 82.65 4.58 0.46 80 41 1.49 3300 11 63 5.51 0.67 70 41.15 1.64 2700 11.15 53.15 5.34 0.63 60 41.35 1.84 2400 11.35 43.35 5.82 0.75 50 41.7 2.19 2200 11.7 33.7 6.86 1.04 40 41.95 2.44 1600 11.95 23.95 7.02 1.09
28 42.28 2.77 800 12.28 三角形淹没
流
12.28 7.60 1.40
15 42.6 3.09 400 6.1 三角形非淹
没流6.1 5.30 0.80
6 42.8 3.29 138 1.8 1.8 3.40 0.40 2.5.根据以上数据绘制V—B及Qg—B曲线如下：
图4龙口流速与龙口宽度关系曲线
图5龙口流量与龙口宽度关系曲线
2.6. 确定抛投块体粒径d 根据下式确定块体粒径： 2s V k g
d γγ
γ
-= 式中 V ——石块的极限抗冲流速； d ——石块化引为球形时的粒径； k ——综合稳定系数，取1.2 。
γ——水容重，取10 KN/m 3。
s γ——石块容重，取26 KN/m 3。
具体计算结果如上表4。
于是可绘制龙口宽度与抛填粒径关系曲线如下：
图6龙口宽度与抛填粒径关系曲线
2.7. 选择截流材料材料分区
根据上图可对材料进行分区如下：
表5材料分区
分区
龙口水面宽度B(m)
最大流速(m/s)
材料粒径d(m)
材料重量（KN ）
材料的储备量（万KN ）
Ⅰ 220-100 4.58 0.46 0.05 7.26 Ⅱ 100-50 6.86 1.06 0.62 4.05 Ⅲ 50-20 7.6 1.6 2.14 3.02 Ⅰ
20-1 5.3 0.8 0.27 1.21
3、成果分析
把龙口的的宽度分成四个部分，材料分为三个区，如表5所示。
每个宽度段中取其最大流速，得到相应的材料粒径。
把材料近似的看做为球形，通过球的计算公式得到材料的体积，再乘以容重，得到材料重量。
材料的储备量的计算：首先求得戗堤的断面积，戗堤为梯形断面，其上底取15m，边度系数取1.5，则下底长57m，戗堤高14m，求得断面积504㎡；再乘以相应宽度段的长度及其对应的材料储备系数，就得相应的材料储备量，其中一区的材料储备系数为1.2，二区为1.5，三区为2.0.。
