正弦稳态电路的分析1.复数法分析：a. 复数电压和电流表示：将正弦波电流和电压表示为复数形式，即I = Im * exp(jωt)，V = Vm * exp(jωt)，其中Im和Vm为幅值，ω为角频率，j为虚数单位。
b.使用欧姆定律和基尔霍夫定律来建立复数表达式。
c.找到电路中的频域参数，如电阻、电感和电容等，并使用复数法计算电路中的电流和电压。
d.计算电源电压和电流的相位差，这会决定电路中的功率因数。
2.相量法分析：a.相量表示：将电路中的电流和电压表示为相量形式，即以幅值和相位角表示，例如I=Im∠θ，V=Vm∠θ。
b.使用欧姆定律和基尔霍夫定律来建立相量表达式。
c.对电路中的频域参数应用相量法，计算电路中的电流和电压。
d.计算电源电压和电流的相位差，以确定电路中的功率因数。
无论是复数法还是相量法，分析正弦稳态电路的关键是计算电路中的电流和电压的幅值和相位。
在计算过程中，需要使用复数代数、欧姆定律、基尔霍夫定律以及频域的电路参数等相关知识。
在实际应用中，正弦稳态电路的分析主要包括以下几个方面：1.交流电路中的电阻：电阻对交流电流的影响与直流电路相同，即按欧姆定律计算。
复数法计算时，电流和电压与频率无关，可以直接使用欧姆定律计算。
2.交流电路中的电感：电感器对交流电流的响应取决于电流的频率。
复数法计算电感电压和电流时，需要将频率变量引入到电感的阻抗中。
3.交流电路中的电容：电容器对交流电压的响应取决于电压的频率。
复数法计算电容电压和电流时，需要将频率变量引入到电容的阻抗中。
4.交流电路中的复数阻抗：电路中的电感、电容和电阻组成复数阻抗。
复数阻抗可以用来计算电路中的电流和电压。
根据欧姆定律和基尔霍夫定律，可以建立复数电流和电压之间的关系。
5.交流电路中的功率因数：功率因数是电路中有功功率与视在功率之比。
在分析正弦稳态电路时，可以计算电路中电源电压和电流的相位差，从而确定功率因数。
总结起来，正弦稳态电路的分析步骤包括选择复数法或相量法、建立复数或相量表达式、计算电流和电压的幅值和相位、计算功率因数等。
第 4 节正弦稳态电路的相量分析相量分析法相量分析法是针对正弦量激励下、且电路已进入稳态时的动态电路的分析。
因为电路在正弦量的激励下，各处的响应都是同频率的正弦量，因此，将电路的激励和响应都用相量来表示，把电阻、电感、电容元件用复数阻抗或复数导纳表示，将电路定律用相量形式表示，把时域电路转换成相量电路之后，描述动态电路的方程就由时域中的微分方程转换为频域中的复数代数方程，求解复数代数方程，求得各响应的相量，然后再将这些响应的相量转换成时域的正弦函数表达式。
相量分析法的步骤正弦量用相量表示，电阻、电感、电容元件用阻抗或导纳表示，画出相量电路；2 、相量电路中，用电阻电路的分析方法求解各响应的相量；3 、将求得的响应相量转换成时域的正弦函数表达式。

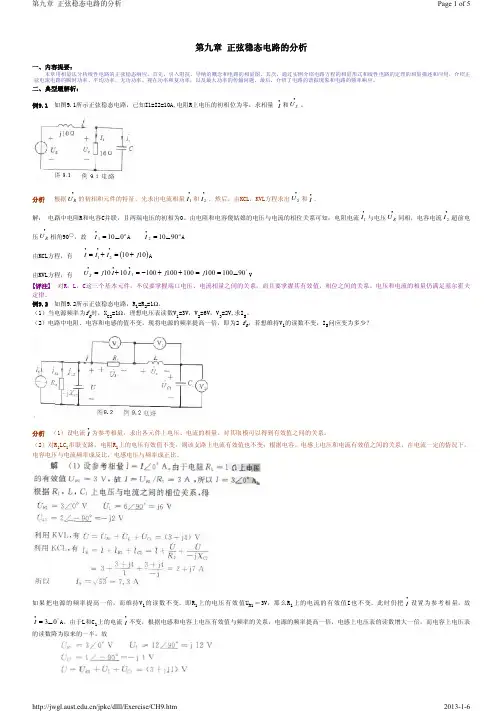

例 7.4-1 电路如图 7.4-1 （ a ）所示，已知，求 uS ， iL 和 ic 。
解：电流 iR 的相量为感抗容抗所以，得到相量电路如图 7.4-1 （ b ）所示。
图 7.4-1 （ b ）中，有则由 KCL 得由 KVL 得将相量再转换成正弦函数表达式，得例 7.4-2 电路如图 7.4-2 所示，已知，，电压源的角频率，求电流 i1 和 i2 。
解：用节点电压法求解，设节点 a 、 b 的节点电压分别是和，列写节点电压方程，节点 a ：节点 b ：代入参数并整理，得则，所以，因此，，例 7.4-3 电路如图 7.4-3 所示，已知电压源，求电流。
解：这是一个含有受控源的单回路电路，用相量法分析时，也可将受控源当独立源处理。
由 KVL 得，代入参数，得则一、有功功率无源二端网络 N 中含有线性电阻、电容、电感、受控源等元件，阻抗为。
其端电压和端电流分别为。
二端网络 N 吸收的瞬时功率为平均功率（ average power ）是指在一个周期内吸收的瞬时功率的平均值，用 P 表示，即有功功率在一个周期内吸收的瞬时功率的平均值，称为平均功率，又称有功功率（ active power ），单位为瓦（ W ）。
电路相量法线性电路正弦稳态分析1.电压与电流的相量表示首先，我们需要将电压和电流用复数形式的相量表示。
假设电压和电流的实部为振幅值，虚部为相位，如U=U_m*cos(ωt+θ)，则它可以表示为复数形式U=U_m*e^(j(ωt+θ))，其中j是单位复数。
同样地，电流也可以用相同的方法表示为I=I_m*e^(j(ωt+φ))。
2.基尔霍夫定律的相量形式基尔霍夫定律可以用相量法表示为对于任意一个闭合回路，克里希霍夫定律成立，即回路内各个支路电流的相量之和为零。
用数学表达式表示为Σ(I_k*exp(jφ_k))=0，其中I_k和φ_k分别是第k个支路的电流和相位。
3.串联、并联和共模的相量法表示对于串联和并联的电路元件，可以通过相量法进行计算。
对于串联元件，电流相同，电压相加；对于并联元件，电压相同，电流相加。
此外，共模是指回路中存在两个相反方向的电流，通过相量法，可以将其看作一个共模电流流过一个电感电容等效电路。
4.电压和电流的复数表示在相量法中，使用复数形式的电压和电流，可以方便地进行计算。
对于电压U和电流I，它们的相量形式可以表示为U=U_m*e^(jωt)和I=I_m*e^(j(ωt+φ))，其中，U_m和I_m分别为电压和电流的幅值。
5.相量法的求解步骤相量法有以下优点：可以方便地进行复数运算，简化计算步骤；能够清晰地表达电压和电流之间的相位差关系；可以方便地进行电压和电流的幅值和相位的计算。
在进行电路相量法线性电路正弦稳态分析时，我们首先需要将电路中的元件转化为复数形式，然后应用基尔霍夫定律和串、并联的性质进行计算，得到电路的复数形式的电压和电流。
最后，根据计算结果可以得到电压和电流的幅值和相位。
总结起来，电路相量法是一种有效的用于线性电路正弦稳态分析的方法，通过将电压和电流用相量表示，并进行复数运算，可以方便地求解电路中的电压和电流的幅值和相位。
电路相量法在电路分析和设计中具有重要的应用价值。
电路相量法相量法是线性电路正弦稳态分析的一种简单有效的方法。
应用相量法，需要运用复数的运算。
复数F的代数形式F=a+jb式中j = □为虚单位（在数学中常用i表示，在电路中已用i表示电流，故改用j）复数F的实部为Re[F]=a,虚部为Im[F] = bRe: Real Part;复数的实部Im: Imaginary Part;复数的虚部cos: cosine;余弦函数sin: sine;正弦函数arg: argument of a complex number 复数的辐角一个复数F在复平而上可以用一条从原点0指向F对应坐标点的有向线段（向量）表示复数F的三角形式F = |F|（cos 0 + j sin0）=|F| cos 0 + j|F| sin 0 =a+jb |F|为复数的模（值），6为复数的辐角，即6 = argF° 8可以用弧度或度表示。
|F| = Va2+b20=tan_1（I）根据欧拉公式e j0 = cos 0 + sin 0则复数的三角形式可转变为指数形式 F = |F|』° 指数形式有时改写为极坐标形式F = |F|Z0复数的相加和相减用代数形式进行，设：Fi=ai + jb「F2 = a2 + jb2则F i ± F2 = (a i+ jb J ± (a2 + jb2)=(a1± a2)+j(b x± b2)复数相乘用指数形式比较方便FiF2 = |Fje 怏IF2I』叭=iFjlFzl』©"』所以|F1F2| = |F1||F2| arg(F1F2)=arg(F1)+arg(F2) 复数乘积的模等于各复数模的积，英辐角等于个复数辐角的和复数相除的运算为可=區页=芮内一％Fi = IF1Iarg(寻)=arg(Fi) 一arg(F2)+jF1F2' 02茫/&/FfFt复数e^0 = 1Z0是一个模等于1,辐角为6的复数。

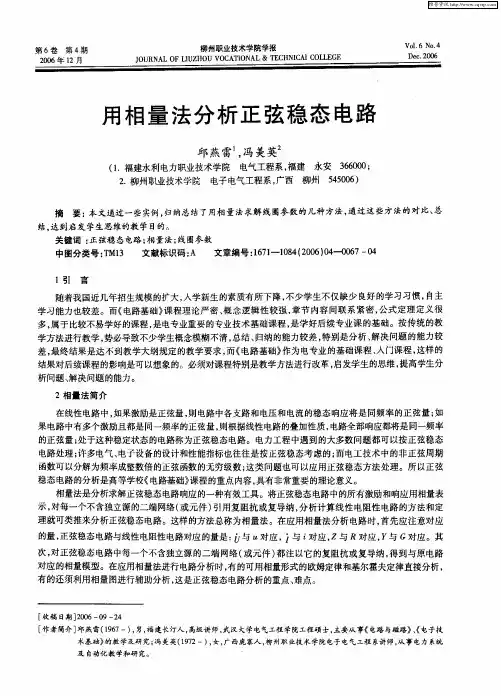

正弦稳态交流电路相量的研究正弦稳态交流电路是电工学中重要的内容，它是指电路中电流、电压等信号都是正弦函数的交流电路。
相比于非稳态交流电路，稳态交流电路的分析更加简单，并且实际应用非常广泛。
本文将对正弦稳态交流电路的相量进行详细研究。
在正弦稳态交流电路分析中，我们经常将电压或电流表示为以下形式：V = Vm * exp(jωt + φ)其中，V表示电压的相量形式，Vm是电压信号的幅值，ω表示角频率，t表示时间，φ表示电压相对于参考电压的相位差，exp(jωt)是一个指数函数。
在相量形式中，我们可以使用复数运算的方法简化电路计算。
例如，如果在电路中有两个电阻R1和R2串联，流过它们的电流分别为I1和I2，那么我们可以使用相量表示为：I=I1+I2其中I是总电流的相量。
此外，相量还可以用来表示电路中的复杂元件，如电感和电容。
对于电感元件，其电流和电压之间的关系为：V=jωL*I其中L表示电感的感值。
这样，我们可以将电感的电压表示为相位比电流大90°的相角函数。
同样，对于电容元件，其电流和电压之间的关系为：I=jωC*V其中C表示电容的电容值。
这样，我们可以将电容的电流表示为相位比电压小90°的相角函数。
利用相量的思想，我们可以将正弦稳态交流电路简化为求解线性方程组的问题。
通过建立和求解这些线性方程组，我们可以求得电路中各元件的电流和电压。
在正弦稳态交流电路中，还有一些重要的定理可以帮助我们更好地理解和分析电路。
例如，欧姆定律在稳态下仍然成立，即电压等于电流乘以电阻。
此外，有理电路定理也适用于正弦稳态交流电路。
有理电路定理表明，只要电路中只包含电阻、电感和电容这些有理元件，那么该电路的响应将始终是正弦函数。
总之，正弦稳态交流电路的相量分析方法非常重要，它帮助我们简化电路分析，并且可以应用于各种电路中，包括线性电路和非线性电路。
通过正确理解和运用相量分析方法，我们可以更好地理解电路中电流和电压之间的关系，以及各元件之间的相互影响。
第 4 节正弦稳态电路的相量分析相量分析法相量分析法是针对正弦量激励下、且电路已进入稳态时的动态电路的分析。
因为电路在正弦量的激励下，各处的响应都是同频率的正弦量，因此，将电路的激励和响应都用相量来表示，把电阻、电感、电容元件用复数阻抗或复数导纳表示，将电路定律用相量形式表示，把时域电路转换成相量电路之后，描述动态电路的方程就由时域中的微分方程转换为频域中的复数代数方程，求解复数代数方程，求得各响应的相量，然后再将这些响应的相量转换成时域的正弦函数表达式。
相量分析法的步骤正弦量用相量表示，电阻、电感、电容元件用阻抗或导纳表示，画出相量电路；2 、相量电路中，用电阻电路的分析方法求解各响应的相量；3 、将求得的响应相量转换成时域的正弦函数表达式。
例 7.4-1 电路如图 7.4-1 （ a ）所示，已知，求 uS ， iL 和 ic 。
解：电流 iR 的相量为感抗容抗所以，得到相量电路如图 7.4-1 （ b ）所示。
图 7.4-1 （ b ）中，有则由 KCL 得由 KVL 得将相量再转换成正弦函数表达式，得例 7.4-2 电路如图 7.4-2 所示，已知，，电压源的角频率，求电流 i1 和 i2 。
解：用节点电压法求解，设节点 a 、 b 的节点电压分别是和，列写节点电压方程，节点 a ：节点 b ：代入参数并整理，得则，所以，因此，，例 7.4-3 电路如图 7.4-3 所示，已知电压源，求电流。
解：这是一个含有受控源的单回路电路，用相量法分析时，也可将受控源当独立源处理。
由 KVL 得，代入参数，得则一、有功功率无源二端网络 N 中含有线性电阻、电容、电感、受控源等元件，阻抗为。
其端电压和端电流分别为。
二端网络 N 吸收的瞬时功率为平均功率（ average power ）是指在一个周期内吸收的瞬时功率的平均值，用 P 表示，即有功功率在一个周期内吸收的瞬时功率的平均值，称为平均功率，又称有功功率（ active power ），单位为瓦（ W ）。
正弦电路的相量分析法—————————————————————电路分析第4单元：正弦稳态相量分析第五节正弦电路的相量分析✮✮✮线性电路，单一频率正弦激励下的稳态电路前提条件工具(1) 引入相量形式欧姆定律，将微分积分化为复代数运算。
