第一部分钢筋专业知识•第一单元基本知识及相关概念•第二单元平法识图（03G101）•第三单元 钢筋算法1.1一般知识1、钢筋种类:1.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：1.1.2 冷拉钢筋（预应力钢筋）表示符号：2.1 按照外形一般分为：圆钢和螺纹钢钢筋一般表示法（钢筋信息）二级钢筋一级钢筋1.2钢筋一般表示法（图例）预应力钢筋表示法钢筋涉及概念λ混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。
作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。
加强混凝土和钢筋的粘结应力λ锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。
最小锚固长度：La;抗震锚固长度:Laeλ弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、 180 度。
λ弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。
因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。
λ搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。
钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件•梁•柱•板•剪力墙•楼梯•基础梁分类•框架梁•屋面框架梁•非框架梁•悬挑梁梁内钢筋说明标注说明上图集中标注：•KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；•Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；•2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四根一级、直径是10的腰筋；•（4 Φ 12）表示4根一级、直径是12的架立筋；•（-0.100）表示梁顶标高；原位标注：•2Φ25+225+2ΦΦ22表示该处钢筋总信息为2根直径是25的加上2根直径是22的。

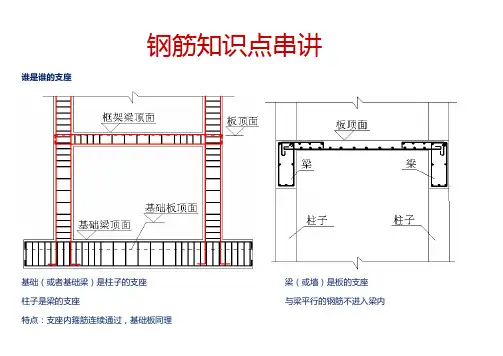

钢筋知识点串讲谁是谁的支座基础（或者基础梁）是柱子的支座梁（或墙）是板的支座柱子是梁的支座与梁平行的钢筋不进入梁内特点：支座内箍筋连续通过，基础板同理基础梁主筋（梁不外伸）上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2）/2多余钢筋按右图处理下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*2大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 间距j＝（b-保护层*2-D）/6小箍筋长度＝[（间距j*2+D）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d左边支座处加密箍筋根数＝（左支座宽-保护层）/加密间距+1 右边支座处加密箍筋根数＝（右支座宽－保护层）/加密间距+1 中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1基础梁主筋（梁外伸）上部第一排贯通筋长度＝总外边长-保护层*2+12d*2上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2下部贯通筋长度＝总外边长-保护层*2+12d*2下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*2 ※基础梁箍筋根数（梁外伸）左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1 右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1柱子基础插筋长度基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE※-1层柱子主筋长度纵筋长度＝-1层层高—1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE中间层柱子主筋长度顶层中柱主筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE 中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d 非连接区＝max（1/6Hn、500、Hc）非连接区＝max（1/6Hn、500、Hc）1号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5锚固长度（65％）2号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d ） 4号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+12d ）比角柱多一面1号筋 比角柱多一面2号筋 剩余的全是4号筋单箍筋长度计算基础箍筋根数计算※同时勾住主筋和箍筋4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2※只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2※按绑扎计算箍筋根数※按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1※按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1※c/hb≤1/6情况※c/hb＞1/6情况主筋计算同前上筋下插1.5LaE下筋上弯折如图配筋平面图配筋立面加门配筋平面图配筋立面加洞口后钢筋构造加门窗配筋平面图加门窗加暗柱配筋立面配筋平面图暗柱剖面暗柱立面基础插筋长度计算※焊接时的基础插筋构造根数同垂直筋基础插筋长度＝弯折长度a+锚固竖直长度h1+搭接长度1.2LaE基础水平筋长度计算基础水平筋根数内侧长度＝墙外侧长度-保护层*2+弯折长度*2 根数＝（基础高度-基础保护层）/间距-1 外侧长度＝墙外侧长度-保护层*2基础拉筋长度计算基础拉接筋根数计算长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 根数＝（墙中线线长度/间距+1）*排数-1层钢筋计算9号筋外侧长度＝6300-15*29号筋内侧长度＝6300-15*2+15*12*29号筋内外侧根数＝（窗上到层顶高度-保护层）÷间距+1 8号筋外侧＝6300-600-1800-15*2+15*128号筋内侧＝6300-600-1800-15*2+15*12*28号筋内外侧根数＝（8号筋布筋范围-保护层）/间距5号筋外侧＝2150+150-15*2+15*125号筋内侧＝2150+150-15*2+15*12*25号筋内外侧根数＝5号筋布筋范围/间距6号筋外侧＝1800+600+400-15*2+15*126号筋内侧＝1800+600+400-15*2+15*12*26号筋内外侧根数＝（6号筋布筋范围-s/2-保护层）/间距+1 1号筋非顶层长度＝层高+搭接长度1号筋根数＝（门到右外皮-保护层-暗柱宽-s/2）/间距+11号筋顶层长度＝层高-板厚+锚固长度1号筋根数＝（门到右外皮- s/2 -暗柱宽-s/2）/间距+1每层拉筋长度计算暗柱长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 暗柱插筋长度计算方法同墙插筋根数＝（墙总面积-门洞面积-窗洞面积-暗柱占墙面积- 暗柱插筋根数按图示连梁面积）/（间距*间距）暗柱层垂直筋长度计算方法同墙，根数按图示暗柱层箍筋长度计算方法同柱，根数按图示暗柱层箍筋根数＝根数＝（层高-50）/间距+1中间层连梁边支座纵筋长度＝洞口宽+锚固+（支座宽-保护层+弯折15d）中间支座纵筋长度＝洞口宽+锚固*2）箍筋计算方法同柱箍筋根数＝根数＝（洞口宽-50*2）/间距+1增加暗梁顶层连梁暗梁纵筋长度＝墙中心线长-暗柱宽-门洞宽-窗洞宽+锚固*2 纵筋计算方法同中间层根数按图示箍筋长度计算方法同柱暗梁箍筋长度同前根数＝（洞口宽-50*2）/间距+1+（左锚入墙内长度-100）/150+1+（右锚入墙内长度-100）/150+1梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数上部边支座负筋（第一排）=1/3净跨长+左支座锚固上部边支座负筋（第二排）=1/4净跨长+左支座锚固上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽架立筋长度＝净跨-两边负筋净长+150*2构造腰筋＝净跨+15d*2+弯勾*2抗纽腰筋＝净跨+锚固长度*2+弯勾*2拉接筋长度同前拉接筋根数一般按箍筋间距的2倍计算下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数边跨下部筋长度=本身净跨+左锚固+右锚固中间跨下部筋长度=本身净跨+左锚固+右锚固箍筋长度计算同前箍筋根数计算一级抗震加密区根数＝（（2*梁高-50）/加密间距+1非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密二-四级抗震加密区根数＝（（1.5*梁高-50）/加密间距+1非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密屋面梁边支座上部钢筋锚入梁底板的平法标注板底筋长度钢筋长度＝净跨+伸进长度*2+6.25d*2伸进长度＝按上图计算底板钢筋根数＝布筋范围÷板筋间距＋1布筋范围＝净跨－50*2布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距负筋长度＝锚入长度＋板内净尺寸＋弯折长度锚固长度La+弯勾按标注计算板厚-保护层*2 （板厚-保护层）面筋钢筋根数＝布筋范围÷板筋间距＋1布筋范围＝净跨－50*2布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距1、分布筋长度＝轴线（净跨）长度－负筋标注长度×2+参差长度×2+弯勾×22、分布筋长度＝轴线长度3、分布筋长度＝布筋范围长度+弯勾×2负筋分布筋根数＝负筋板内净长÷分布筋间距（向上取整）负筋分布筋根数＝负筋板内净长÷分布筋间距+1（向上取整）温度筋长度双跨板温度筋长度＝轴线长度－负筋标注长度×2＋参差长度×2+弯勾×2 温度筋根数＝（轴线长－负筋标注长）÷温度筋间距－1 温度筋根数＝（轴线长－负筋标注长）÷温度筋间距－1板中负筋负筋长度＝水平长度+弯折长度×2板中负筋分布筋三跨板分布筋长度计算同前底筋长度＝总净跨＋伸进长度×2＋弯勾×2+搭接长度*搭接个数根数＝布筋范围1÷间距（向上取整）＋布筋范围2÷间距（向上取整）板中开圆形洞阳台。
