梁柱板钢筋平法标注图解(详细讲解版)

梁柱板钢筋平法标注图解(详细讲解版)
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。

梁柱板钢筋平法标注图解免费文稿演示

梁柱板钢筋平法标注图解免费文稿演示
梁柱板钢筋平法标注图解免费文稿演示
优选梁柱板钢筋Leabharlann 法标注图解 免费Ppt1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。

梁钢筋平法标注图解PPT课件

梁钢筋平法标注图解PPT课件

可编辑课件
2
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成，见下表：
梁编号
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
屋面框架梁 WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或 （XXB）
非框架梁 L XX （XX）、（XXA）或（XXB）
• （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
可编辑课件
5
• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。
可编辑课件
7
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
如图中（-0.100）表示该梁顶面较结构层 楼面标高低0.1m。
可编辑课件
8
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值JZL XX （XX）、（XXA）或 （XXB）

梁柱板平法标注图解课件

梁柱板平法标注图解课件
和尺寸关系。
梁的截面尺寸和配筋标注
截面尺寸标注
在梁的标注线上方或下方，用数字和单位表示梁的截面尺寸，如宽度、高度等 。截面尺寸的标注有助于了解梁的承载能力和刚度等性能。
配筋标注
通过特定的符号和数字，表示梁的钢筋配置情况，包括钢筋的直径、间距、布 置方式等。配筋标注对于梁的抗弯、抗剪等力学性能分析和设计具有重要意义 。
梁柱板平法标注图解课件
contents
目录
• 平法标注概述 • 梁的平法标注图解 • 柱的平法标注图解 • 板的平法标注图解 • 平法标注实例解析与练习
01
平法标注概述
平法标注的定义和目的
定义
平法标注是一种用于建筑结构设 计的标注方法，通过简单的线条 和符号来表示结构的尺寸、配筋 等信息。
目的
平法标注的目的是提高建筑结构 设计的效率和准确性，方便设计 师之间的沟通和交流，减少设计 过程中的歧义和错误。
平法标注在梁柱板设计中的应用
01
02
03
梁的平法标注
通过标注梁的截面尺寸、 配筋信息、跨度等，能够 清晰地表达梁的结构特点 和受力要求。
柱的平法标注
柱的平法标注主要包括截 面尺寸、配筋信息、轴压 比等，用以描述柱子的承 载能力和稳定性。
柱的平法标注基本元素
01
02
03
04
定位轴线
用于确定柱子在平面图中的位 置，一般采用数字或者字母进
行编号。
柱编号
用于区分不同的柱子，在平面 图中一般采用字母加数字的方
式进行编号。
截面形状和尺寸
表示柱子的截面形状和尺寸， 一般采用线条或者符号进行表
示。
钢筋配置
表示柱子中钢筋的种类、直径 、间距等信息，一般采用符号

梁柱板钢筋平法标注图解(免费)资料

梁柱板钢筋平法标注图解(免费)资料

锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直ห้องสมุดไป่ตู้ 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）

梁柱板钢筋平法标注图解及定额解释

梁柱板钢筋平法标注图解及定额解释


锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋 入长度即为锚固。最小锚固长度：La;抗震锚固
长度:Lae

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固

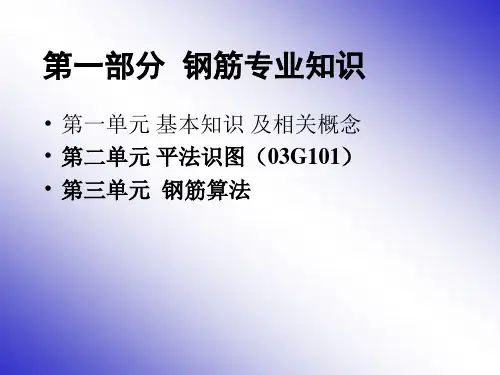

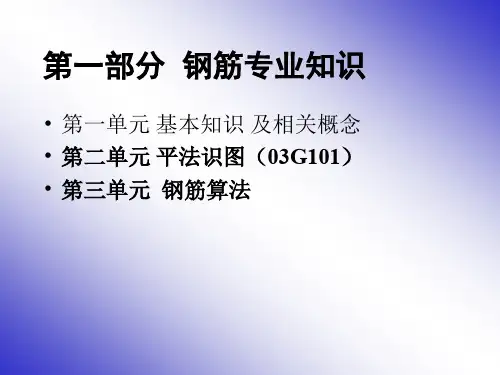

第一部分 钢筋专业知识

第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类

单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的

梁柱板钢筋平法标注详细图解65页PPT

梁柱板钢筋平法标注详细图解65页PPT
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
梁柱板钢筋平法标注详细图 解
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

梁柱板钢筋平法标注图解(免费的土建技术员入门指导)

梁柱板钢筋平法标注图解(免费的土建技术员入门指导)

完整ppt
35
洞口加筋
完整ppt
36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
完整ppt
37
完整ppt
38
完整ppt
39
完整ppt
40
完整ppt
41
钢筋计算
完整ppt
42
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
•梁 •柱 •板 •剪力墙 •楼梯 •基础
完整ppt
13
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
完整ppt
14
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
完整ppt
7
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
完整ppt
8
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
锚固长度
完整ppt
梁下部钢筋
4 20（3跨下部钢筋_下排） 锚固长度
锚固长度
15
梁内钢筋说明
完整ppt
16
完整ppt
17
完整ppt
18
完整ppt

梁柱板钢筋平法标注图解及定额解释

梁柱板钢筋平法标注图解及定额解释

钢筋定额使用说明
5、预制构件点焊钢筋网片已综合考虑了不同直径点焊 在一起的因素，如点焊钢筋直径粗细比在两倍以上时， 其定额工日按该构件中主筋的相应子目乘系数1.25，其 他不变（主筋是指网片中最粗的钢筋）。 6、粗钢筋接头采用电渣压力焊、套管接头、锥螺纹等 接头者，应分别执行钢筋接头定额。计算了钢筋接头 不能再计算钢筋搭接长度。 7、非预应力钢筋不包括冷加工，设计要求冷加工时， 应另行处理。预应力钢筋设计要求人工时效处理时， 应另行计算。 8、后张法钢筋的锚固是按钢筋帮条焊V型垫块编制的， 如采用其他方法锚固时，应另行计算。
钢筋工程案例
3、计算柱内侧12根Φ25纵筋。判断纵筋直锚长度梁高保护层=0.4-0.03=0.37，抗震最小锚固长度为Lae： 35×0.025=0.875，即内侧纵筋顶层直锚长度小于Lae， 则顶层梁顶需要加长度为12d的弯锚长度。长度计算公 式为：基础内弯折长度+整板基础厚度-基础保护层厚 度+四层纵筋长度（层高）-顶层梁高+（梁高-保护层 +12d）=0.2+（0.8-0.1）+（3.5×4-0.4）+0.40.03+12×0.025=15.17米，根数为8根，总重量为15.17 米×8根×3.85=467.24 kg。 4、计算柱箍筋Φ10长度，计算长度公式为：(a-2c+2d) ×2+(b-2c+2d) ×2+24d=(0.55-2×0.03+2×0.01) ×2+(0.60-2×0.03+2×0.01) ×2+24×0.01=2.38米。
钢筋定额使用说明
9、基坑护壁孔内安放钢筋按现场预制构件钢筋相应项目执行；基坑 护壁壁上钢筋网片按点焊钢筋网片相应项目执行。 10、对构筑物工程，其钢筋可按表列系数调整定额中人工和机械用量：

[精品]梁柱板钢筋平法标注图解(收费)-文档资料

[精品]梁柱板钢筋平法标注图解(收费)-文档资料

锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢 筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。 最小锚固长度：La;抗震锚固长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值
大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+ 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、计算柱箍筋Φ10长度，计算长度公式为：(a-2c+2d) ×2+(b-2c+2d) ×2+24d=(0.55-2×0.03+2×0.01) ×2+(0.60-2×0.03+2×0.01) ×2+24×0.01=2.38米。
钢筋工程案例
计算柱箍筋根数：（1）基础内根据题意为2根。 （2）负一层：确定加密区长度=底层柱根加密区+梁截 面高度+梁底下部分三选一最高值=[Hn/3]+[H 梁]+[MAX（柱长边尺寸，Hn/6，500）]=（3.5-0.4） /3+0.4+MAX[0.6，（3.5-0.4）/6，500]= （3.5-0.4） /3+0.4+0.6=1.033+1.0=2.033米，非加密区长度=层高-加 密区长度=3.5-2.033=1.467米。根数为：加密区/0.1+非 加密区/0.2= 1.033/0.1+1+1.0/0.1+1 1.467/0.2-1=（逢小 数进1）29根
钢筋定额使用说明
14、本定额无粘结钢绞线束以净重计量， 若以毛重（含封油包塑的重量）计量时， 按净重与毛重之比 1:1.08进行换算。
钢筋工程案例
如图，某地上三层带地下一层现浇框架柱平法施工图的 一部分，结构层高均为3.50m，砼框架设计抗震等级为 三级。已知柱砼强度等级为C25，整板基础厚度为 800mm，每层的框架梁高均为400mm。柱中纵向钢筋 均采用闪光对焊接头，每层均分两批接头。请根据下 图及《江苏省建筑与装饰工程计价表》（2004）有关 规定，计算一根边柱KZ2(如图)的钢筋用量（箍筋为 HPB235普通钢筋，其余均为HRB335普通螺纹钢筋； La=34d，Lae=35d，钢筋保护层30mm；主筋伸入整板 基础距板底100mm处，在基础内水平弯折200mm，基 础内箍筋2根；其余未知条件执行《03G101-1规范》）。 注：长度计算时保留三位小数；重量保留两位小数。
10、对构筑物工程，其钢筋可按表列系数调整定额中人工和机械用量：
项目
构筑物
系数范围 烟囱烟道 水塔水箱 贮仓
矩形
人工机械 1.70
1.70
1.25
调整系数
圆形 1.50
水池油池 系数范围
1.20
1.20
钢筋定额使用说明
11、钢筋制作、绑扎需拆分者，制作按45%、绑扎按 55%拆算。 12、钢筋、铁件在加工厂制作时，由加工厂至现场的 运输费应另列项目计算。在现场制作的不计算此项费 用。 13、后张法预应力钢丝束、钢绞线束不分单跨、多跨 以及单向双向布筋，当构件长在60m以内时，均按定额 执行。定额中预应力筋按直径5毫米的碳素钢丝或直径 15～15.24毫米的钢绞线编制的，采用其他规格时另行 调整。定额按一端张拉考虑，当两端张拉时，有粘结 锚具基价乘以系数1.14，无粘结锚具乘系数1 .07。当钢 绞线束用于地面预制构件时，应扣除定额中张拉平台 摊销费。单位工程后张法预应力钢丝束、钢绞线束设 计用量在3吨以内时，定额人工及机械台班有粘结张拉 乘系数1 .63；无粘结张拉乘系数1.80。
钢筋工程案例
3、计算柱内侧12根Φ25纵筋。判断纵筋直锚长度梁高保护层=0.4-0.03=0.37，抗震最小锚固长度为Lae： 35×0.025=0.875，即内侧纵筋顶层直锚长度小于Lae， 则顶层梁顶需要加长度为12d的弯锚长度。长度计算公 式为：基础内弯折长度+整板基础厚度-基础保护层厚 度+四层纵筋长度（层高）-顶层梁高+（梁高-保护层 +12d）=0.2+（0.8-0.1）+（3.5×4-0.4）+0.40.03+12×0.025=15.17米，根数为8根，总重量为15.17 米×8根×3.85=467.24 kg。
7、非预应力钢筋不包括冷加工，设计要求冷加工时， 应另行处理。预应力钢筋设计要求人工时效处理时， 应另行计算。
8、后张法钢筋的锚固是按钢筋帮条焊V型垫块编制的， 如采用其他方法锚固时，应另行计算。
钢筋定额使用说明
9、基坑护壁孔内安放钢筋按现场预制构件钢筋相应项目执行；基坑 护壁壁上钢筋网片按点焊钢筋网片相应项目执行。
梁柱板钢筋平法标注图解
第一部分 钢筋定额使用说明 第二部分 平法标注图解
钢筋定额使用说明
1、钢筋工程以钢筋的不同规格、不分品种按现浇构件 钢筋、现场预制构件钢筋、加工厂预制构件钢筋、预 应力构件钢筋、点焊网片分别编制定额项目。 2、钢筋工程内容包括：除锈、平直、制作、绑扎（点 焊）、安装以及浇灌砼时维护钢筋用工。 3、钢筋搭接所耗用的电焊条、电焊机、铅丝和钢筋余 头损耗已包括在定额内，设计图纸注明的钢筋接头长 度以及未注明的钢筋接头按规范的搭接长度应计入设 计钢Байду номын сангаас用量中。 4、先张法预应力构件中的预应力、非预应力钢筋工程 量应合并计算，按预应力钢筋相应项目执行；后张法 预应力构件中的预应力钢筋、非预应力钢筋应分别套 用定额。
钢筋工程案例
序号 直径 重量（kg/m）
1
25 3.85
2
10 0.617
屋面 10.47
3 6.97 3.5
2 3.47 3.5
1 -0.03
3.5
-1 -3.53
3.5
层号 标高(mm) 层高(m)
钢筋工程案例
钢筋工程案例
1、本题为闪光对焊，因此不考虑搭接长度以及错开搭 接长度。
2、据题意，Z2为边柱，首先计算柱外侧四根Φ25纵筋。 本题为柱包梁，因此顶层柱筋伸入梁内的锚固长度自 梁底开始以Lae的1.5倍计算。长度计算公式为：基础内 弯折长度+整板基础厚度-基础保护层厚度+四层纵筋长 度（层高）-顶层梁高+1.5 Lae =0.2+（0.8-0.1）+ （3.5×4-0.4+1.5×35×0.025=15.813米，根数为4根， 总重量为15.813米×4根×3.85=243.51kg。
钢筋定额使用说明
5、预制构件点焊钢筋网片已综合考虑了不同直径点焊 在一起的因素，如点焊钢筋直径粗细比在两倍以上时， 其定额工日按该构件中主筋的相应子目乘系数1.25，其 他不变（主筋是指网片中最粗的钢筋）。
6、粗钢筋接头采用电渣压力焊、套管接头、锥螺纹等 接头者，应分别执行钢筋接头定额。计算了钢筋接头 不能再计算钢筋搭接长度。
