梁柱钢筋平法标注图解PPT

  • 格式：ppt
  • 大小：6.45 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

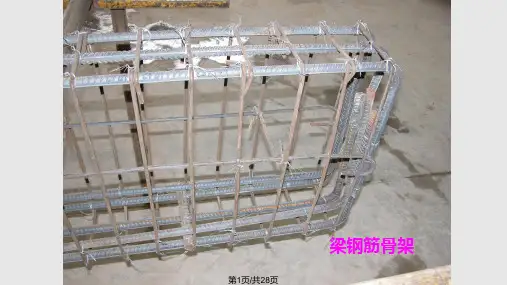

梁柱板钢筋平法标注图解

梁柱板钢筋平法标注图解
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。

梁柱钢筋平法标注图解

梁柱钢筋平法标注图解
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】

梁板柱钢筋平法标注图解

梁板柱钢筋平法标注图解
钢筋长度不够需要接长所发生的驳接有绑钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件?梁?柱?板?板?剪力墙?楼梯?基础梁分类?框架梁?屋面框架梁?非框架梁?非框架梁?悬挑梁关于平法的识图及配筋构造上部贯通筋250690022281002002梁净长13梁净长1462242250622421502400a102002216梁净长14梁净长136224262224kl43akl43a2507006900梁净长14梁净长1362242150250150622421800cb22222072034梁净长14梁净长1362242250150d锚固长度中间支座负筋下排中间支座负筋上排锚固长度4221跨下部钢筋下排悬臂梁上部下排钢筋悬臂梁上部上排钢筋216悬臂端下部钢筋2221跨下部钢筋上排222222锚固长度锚固长度4203跨下部钢筋下排梁下部钢筋3203跨下部钢筋上排端支座负筋上排端支座负筋上排2202跨下部钢筋梁上部钢筋222222222222梁内钢筋说明标注说明上图集中标注
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋： 标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
长度
水平钢筋 墙身钢筋 竖向钢筋 根数 长度
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值

梁柱板及基础平法标注图解

梁柱板及基础平法标注图解
35
• 梁下部纵筋：
原位标注——梁下部纵筋
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 625 2（-2）/4，
29
集中标注——通长筋
什么情况下有架立筋？
• 四、梁上部通长筋或架立筋配置(通长筋可为相 同或不同直径采用搭接连接、机械连接或对焊 接连接的钢筋)，该项为必注值。 • 当同排纵筋中既有通长筋又有架立筋时，应用 加号“+”将通长筋和架立筋相联。注写时须将 角部纵筋写在加号的前面，架立筋写在加号后 面的括号内，以示不同直径及与通长筋的区别。 • 当全部采用架立筋时，则将其写入括号内。 有什么不同？
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
20
梁钢筋的标注方法
集中标注
原位标注
21
梁钢筋的标注方法
●集中标注： • • 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
建筑识图
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识
1、钢筋种类:

梁柱板钢筋平法标注图解

梁柱板钢筋平法标注图解
36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
37
38
39
40
41
钢筋计算
42
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
43
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
15
梁内钢筋说明
16
17
18
19
20
21
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间

梁柱板钢筋平法标注图解及定额解释

梁柱板钢筋平法标注图解及定额解释


锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋 入长度即为锚固。最小锚固长度：La;抗震锚固
长度:Lae

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
第一部分 钢筋专业知识

第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类

单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的

梁钢筋平法标注图解


精选可编辑ppt
7
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
如图中（-0.100）表示该梁顶面较结构层 楼面标高低0.1m。
精选可编辑ppt
8
xxa为一端有悬挑xxb为两端有悬挑悬挑不计入跨数?梁集中标注的内容有五项必标注和一项选注值集中标注可以从梁的任意一跨引出规定如下
梁钢筋平法标注
丘剑宾
精选可编辑ppt
1
一、平面注写方式 在梁平面布置图上，分别在不同编号的梁中各选
一根梁，在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。平面注写包括集中标注与 原位标注，集中标注表达梁的通用数值，原位标注 表达梁的特殊数值。当集中标注中的某项数值不适 用于梁的某部位时，则将该项数值原位标注，施工 时，原位标注取值优先。
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。
精选可编辑ppt
2
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
Байду номын сангаас
成，见下表：

柱钢筋平法PPT课件


安全措施
定期检查施工设备，确保其安全可靠。 合理安排施工顺序，避免交叉作业。 施工现场设置安全警示标志和防护设施。
安全事故处理
发生安全事故时，应立即停止作 业，采取紧急措施，并及时上报
有关部门。
对受伤人员进行急救，并及时送 往医院救治。
对事故原因进行调查分析，采取 有效措施防止类似事故再次发生。
碳化。
质量控制措施
施工前准备
进行技术交底，确保施工人员了解施 工要求和规范。
材料验收
对进场的钢筋进行质量检查，确保符 合设计要求。
过程控制
加强施工过程中的质量监督，及时发 现并处理问题。
成品保护
对已完成的柱子进行保护，防止碰撞 和损坏。
质量检测方法
外观检查
对柱子外观进行检查，观察是否有明显的缺 陷或损伤。
柱钢筋平法ppt课件
• 柱钢筋平法概述 • 柱钢筋平法的计算规则 • 柱钢筋平法的构造要求 • 柱钢筋平法的施工工艺 • 柱钢筋平法的质量控制 • 柱钢筋平法的安全注意事项
01
柱钢筋平法概述
定义与特点
定义
直观性
柱钢筋平法是一种用于表示柱内钢筋排布 和构造的方法，通过平面图纸将复杂的钢 筋排布进行简化和标准化。
THANKS
感谢观看
根据实际情况，确定计 算简图，选择合适的材 料特性。
03
建立平衡方程并求解未 知数，得到各截面的配 筋情况。
04
对计算结果进行分析， 判断是否满足设计要求， 如不满足则需调整设计 方案。
03
柱钢筋平法的构造要求
构造原则
01
02
03
确保结构安全
柱钢筋的平法构造应遵循 结构安全的原则，确保结 构在各种受力情况下都能 保持稳定。

梁柱钢筋平法标注图解65页PPT

梁柱钢筋平法标注图解
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做Fra bibliotek事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

梁柱钢筋平法标注图解


对设计人员要求较高
平法标注虽然简化了标注，但对设计 人员的要求并没有降低，需要设计人 员具备较高的专业素养和技能。
平法标注的发展趋势
1 2 3
不断完善和更新
随着建筑技术的不断发展和进步，平法标注也在 不断完善和更新，以适应新的建筑需求和技术要 求。
结合新技术应用
随着信息化技术的发展，平法标注可以结合BIM 技术等信息化手段进行应用，提高设计的效率和 准确性。
优化一
采用标准化的符号和标注方式，以减少混淆和误 解。
优化二
根据实际工程需求，合理调整钢筋的规格、间距 和数量，以提高结构的承载能力和稳定性。
优化三
加强与设计、施工等各方的沟通与协作，确保平 法标注的准确性和一致性。
感谢您的观看
THANKS
04
平法标注的优点与局限性
平法标注的优点
标准化和规范化
平法标注采用统一的符号和表 达方式，使得结构设计更加规 范化和标准化，减少了歧义和
误解。
提高设计效率
平法标注简化了传统详图法的 繁琐标注，使得结构设计更加 简洁明了，提高了设计效率。
方便施工
平法标注的图示表达方式简单 明了，方便施工人员理解和施 工，提高了施工效率。
实际工程中的柱钢筋平法标注案例
要点一
案例一
要点二
案例二
某高层建筑中，柱钢筋平法标注表示为“柱主筋1号筋，直径 16mm，柱箍筋2号筋，直径8mm，间距150mm”。
某工业厂房中，柱钢筋平法标注表示为“柱主筋1号筋，直径 20mm，柱箍筋2号筋，直径10mm，间距100mm”。
实际工程中平法标注的优化方案
平法标注的应用范围
平法标注广泛应用于各类混凝土 结构的施工图设计，包括房屋、 桥梁、隧道、大坝等建筑和设施。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3
注：框架柱分边柱角柱、中柱，
26
顶层锚固长度分别处理。
板的分类
• 单块板
27
•连续板
28
异形板
29
板内钢筋说明
30
31
剪力墙涉及相关概念
暗柱 暗梁
端柱 连3梁2
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
33
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
34
洞口加筋
2 20
250 6 22 4/2
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
7
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
14
梁内钢筋说明
15
16
17
18
19
20
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
35
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
36
37
38
39
40
钢筋计算
41
梁钢筋的计算
பைடு நூலகம்上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
42
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
25
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
1
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
2
1.2钢筋一般表示法（图例）
3
预应力钢筋表示法
4
钢筋涉及概念
5
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
6
锚固：为了使钢筋不被拔出就必须有一定的埋入
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
43
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
8
钢筋绑扎搭接
9
10
钢筋搭接图样
11
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
12
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
13
关于平法的识图及配筋构造
2400
150 6 22 4/2
• 6Φ25 4/2表示6根钢筋上排有4根下排有2根
21
柱
22
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊
1b
1J
>=500 >=hc >=hn/6
基础顶面
23
基础高
24
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。
柱中的箍筋一般仅按构造要求配置： （1）、柱是一种受压构件，在承受荷载时 ，由于“长细比”影响，纵向钢筋可能过早 地被压弯屈而丧失承载能力，因此，利用箍 筋将它们围住，以改善抗弯曲条件。 （2）、配置箍筋，使柱的钢筋形成一个完 整的骨架，与纵向钢筋互相联系，满足施工 的要求。
44
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
45
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
46
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（梁净长）1/3 （梁净长）1/4
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
