IC卡电梯智能控制系统安装及施工方案

电梯加装IC卡施工方案一、项目背景随着社会的发展和科技的进步，人们对电梯的安全性和智能化有了更高的要求。

为了提升电梯的使用体验和管理效果，IC卡加装方案应运而生。

本文档将详细介绍电梯加装IC卡的施工方案，包括项目背景、施工准备、工程实施以及验收和后续维护等内容，旨在为相关施工人员提供实用指导。

二、施工准备电梯加装IC卡需要提前做好准备工作，确保施工顺利进行。

具体的施工准备包括以下几个方面：2.1 资源准备•购买所需的IC卡读写设备和IC卡；•准备用于连接电梯控制系统和IC卡设备的接口线；•购买或准备工作所需的工具和材料。

2.2 人员培训•对施工人员进行相关的IC卡技术培训，提高施工人员的操作能力；•学习相关电梯控制系统的操作手册，了解电梯的工作原理。

2.3 施工计划制定•制定详细的施工计划，包括工序安排、施工时间表和工作量计划等。

三、工程实施在进行电梯加装IC卡的工程实施中，需要按照以下步骤进行操作：3.1 施工前准备•关闭电梯主电源，确保电梯停止运行；•按照施工计划和操作手册，连接IC卡设备和电梯控制系统；•验证连接是否正常，并进行相应的调试。

3.2 IC卡发放与管理•发放IC卡给用户，确保每位用户都拥有一个唯一的IC卡；•设定IC卡的权限，包括开启电梯的楼层范围和时间限制等；•建立IC卡管理系统，记录IC卡的使用情况和权限变更等。

3.3 施工现场安全•在施工现场摆放明显的安全警示标志，提醒他人注意安全；•施工人员应遵守安全规程，佩戴好安全帽和手套，避免发生意外。

3.4 测试和调试•在IC卡发放和设置完成后，进行相应的测试和调试；•确保IC卡能够正常开启和关闭电梯，并检查所有楼层的运行是否正常；•如有异常情况，及时调整并解决。

四、验收和后续维护完成施工后，需要进行验收工作，并做好后续的维护工作。

4.1 验收工作•进行IC卡的功能测试，确保所有IC卡都能正常使用；•检查电梯在使用过程中是否存在异常情况；•组织用户代表进行验收，听取用户的意见和建议，并做好记录。

智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
1、电梯轿厢操纵面板上乙方需开一个方型孔，用于安装读卡头，尺寸为：长88mm×高55mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸，读卡头的固定由乙方现场自行处理。

2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。

3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：350mm×350mm×110mm）在电梯轿厢顶的安装位置并提供相关的图纸。

4、乙方在设备安装调试时，需有专业电梯维护人员在现场提供支持。

5、乙方提供机房到轿顶的6*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。

其布线施工绑扎等需要电梯公司现场技术指导及配合。

6、电梯公司需在电梯轿箱顶部提供一个无源开关量的消防信号，用于多奥IC卡电梯控制器消防联动功能。

7、电梯公司现场配合乙方采用无源干接点方式截取电梯按键信号线的接入。

8、对讲公司配合乙方做协议或硬件联动的接入。

IC卡电梯智能控制系统解决方案一、系统简介物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求。

通过采用IC卡电梯智能控制系统对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权才可以进入指定的区域或楼层，并且可以按照时间和次数等不通的方式进行授权管理。

未经授权，无法进入管理区域的楼层，并对重要楼层进行有效控制。

二、系统分类IC卡电梯智能控制系统从安装上可分为联网型和非联网型，联网型就是把所有电梯刷卡控制器通过布线的方式，用一条485总线连在一起，然后一直连到管理中心，通过管理中心电脑对控制器进行操作。

非联网型就是设备之间不用联网，它既保留了联网型梯控系统的全部优点，同时解决了布线所带来的难题，因为所有系统不用布线，每个电梯是一个独立的控制单元。

1、联网型梯控管理系统系统由一台电脑管理,电脑串口出来通过通讯转换器(RS232/RS485)串连每台控制主机，控制主机再与电梯内按钮相连。

但是联网型梯控管理系统由于布线麻烦，尤其在电梯井中布线，容易受到干扰而造成数据丢失现象。

另外，联网型梯控管理系统会受到485总线长度的限制，且成本较高。

2、非联网型梯控管理系统非联网型梯控管理系统采用先进的非接触式IC卡读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的管理。

系统可根据使用者的权限对其可以通行的通道和有效时间进行设置,安装简单方便。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。

未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。

三、系统功能物业管理公司为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现多种功能需求。

免布线IC卡层控式梯控智能管理系统解决方案目录第一章概述 (2)第二章系统需求分析 (3)第三章系统设计目标、原则 (4)3．1 系统设计目标 (4)3．2 系统设计原则 (5)第四章系统解决方案及技术描述 (5)4．1 系统概述 (5)4．2 系统基本功能和特点 (6)4．3 系统结构 (8)4．4 卡的分类和作用 (9)第五章设备介绍 (10)5。

1 JERRO20电梯控制器 (10)5。

2输入端子介绍 (11)5。

3 输出端子介绍 (12)5.4 动态电压保护性能 (12)5。

5 网络通讯特点 (12)5。

6 IC卡读写器 (12)5.7 发卡器 (12)第六章工作原理 (13)6。

1 技术指标 (14)第七章售后服务..................................................................................................... 错误!未定义书签。

第八章质量保证. (16)第一章概述物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求,专门用于楼宇的电梯控制和集成的电梯专用控制器,具有控制电梯和收费功能.通过采用对电梯按键面板进行改造后,所有使用电梯的持卡人,都必须先经过系统管理员授权或充值才可使用。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层。

未经授权，无法进入管理区域的楼层。

控制器不管是脱机运行还是联机控制,都可记录大量的交易数据,使得电梯的所有人员进出记录都有据可寻.基于ELSECURE—DT控制软件平台使用的一个控制模块，它与DPU系列门禁控制系统相互兼容,组成一个强大的保安系统网络,也可以独立使用来控制电梯。

可在线运行,可以单机独立运行,即使关闭PC机，也可以正常使用,确保其稳定可靠的控制功能，从而提高楼宇管理层次.第二章系统需求分析就目前的实际情况和贵方的系统需求总结如下：（1）共有部电梯需要控制。

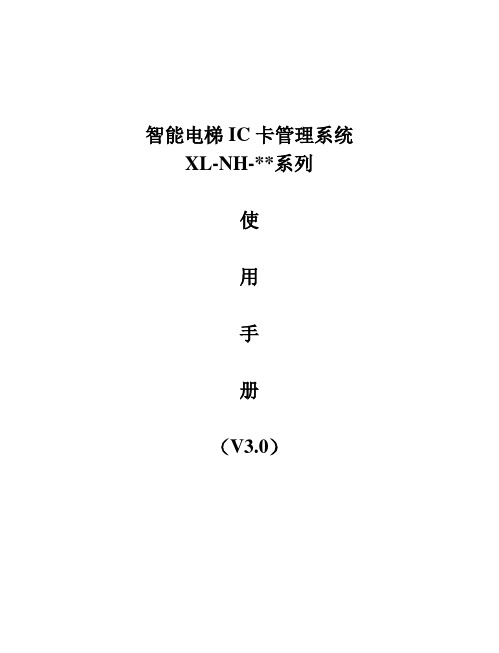

智能电梯IC卡管理系统XL-NH-**系列使用手册（V3.0）目录第一章系统组成及功能介绍 (1)1.1 系统构成： (1)1.2 系统组成列表： (1)1.3 功能列表： (2)第二章控制器说明 (3)2.1 控制器参数： (3)2.2 接口说明： (3)第三章安装说明 (6)3.1 控制器接线示意图 (6)3.2 系统安装固定 (7)3.3 发卡器与计算机连接： (7)第四章调试运行 (9)4.1 通电前准备： (9)4.2 通电后检查： (9)4.3 控制器配置： (9)4.4 运行测试 (10)第五章常见问题解答 (12)附录一蜂鸣器提示音详解 (14)附录二指示灯含义详解 (15)附录三电梯编号设置方法 (16)第一章系统组成及功能介绍1.1 系统构成：本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，XL-NH-**智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件及加密锁、始登录密码为：123456）2）、发卡器3）、XL-NH-**型控制器4）、读卡器5）、射频IC卡6）、其他附属产品1.2 系统组成列表第二章控制器说明2.1 控制器参数XL-NH-**内选控制器主要技术参数：1、输入电压：DC9～35V2、工作电流：<800mA3、外形尺寸：170*100*25（mm)4、使用环境温度：-35℃~+70℃5、使用环境相对湿度：20%~90% 不结露6、刷卡操作时间：<200毫秒7、读卡连接线最大长度：10米8、刷卡记录存储：循环存储20000条9、可管理乘梯卡数量：10万张10、黑名单：10万个11、电梯编号：1~255号自由设置12、平均无故障时间：>25000小时13、刷卡距离：2-10cm2.2 接口说明以XL-NH-32产品图示为例：接口说明：1、电源、消防输入、手动开关输入接口P5IN2- IN2+ INI- INI+ VI- VI+ VI- VI+接口说明：1.1、VI+、VI-：输入电源接口。

电梯IC卡控制系统技术方案一、电梯IC卡智能管理系统简介（一）、系统组成本系统由5部分组成：管理软件、写卡器、非接触式IC卡、读卡器、控制器。

(二)、系统功能1、管理功能电梯IC卡安全管理系统极大地方便了物业公司对电梯的管理，素有“物业管理好帮手”的美称。

它将低效率的被动收费变为主动交费，从根本上解决了物业收费难的问题。

(1)、所有IC卡必须先经过系统管理员授权或充值才可使用；系统设置时，管理人员记录持卡人的个人资料，设置持卡人进出各楼层的权限，和进出各楼层的有效时段，设置用卡进出楼层（可按时段设置，如某个/几个楼层在特定时段保持通行状态，或某个/几个楼层在某一时段只凭卡进入等），IC卡可设置成收费或不收费，设置成收费后，使用IC卡前，必须在卡中预存入一定的金额，方可刷卡乘梯，卡中金额不足时刷卡无效。

(2)、可根据需要随意设定IC卡权限；IC卡可以设定全层卡和单层权限卡，用户可根据需要设置到某一个楼层或多个楼层。

A、单层卡功能：用户刷卡乘梯时，可以实现刷卡直达指定某一楼层而无需手动选择。

B、多层卡功能：用户使用卡时，有多个楼层可供选择，可以选择到达目标楼层。

（3）、乘梯时需先刷卡后使用，无卡或无权限人员无法使用电梯，可有效节能，同时也间接保障了住户的人身和财产安全。

（A）刷卡直达所在楼层，无卡人员即使进入电梯，按钮也无效，控制了闲杂人员随意乘梯，从而节约大量电费。

（B）有效地控制了外来人员（无卡或无权限人员）的随意进出，从而保证业主的人身财产安全。

（4）、用户刷卡呼梯时，轿箱内的IC卡主控制器将根据IC卡中已设置的授权楼层信息直接导通相应楼层按钮，其他楼层按钮无效，能有效地防止儿童在电梯内玩耍、嬉戏、追逐、打闹，增强安全管理；（5）、独有的黑名单锁定功能，防止卡片遗失后被他人非法使用；IC卡一旦遗失，可立即到管理中心挂失，则原卡失效，待用户重新办卡使用。

这样就屏蔽了其他非法人员的使用。

（6）、具有时间设定功能。

【最新整理，下载后即可编辑】电梯门禁梯控系统施工工艺规范书CPU卡电梯门禁梯控系统施工工艺规范书（1）电梯门禁控制器安装在轿顶护栏上，必须4个螺丝均固定牢固，不能有松动，注意弹簧垫片不能漏！（2）纯玻璃电容触摸电梯IC卡读卡器安装及固定，读卡器安装在电梯面板上，开孔尺寸88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎！（3）线路敷设，轿顶ID卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。

（需要采用多奥定制的AVVR24*0.12专用线材）（4）控制开关线：从电梯轿箱内检修小门处布1根2芯线到IC 卡电梯控制箱，用于安装IC卡电梯控制系统开/关的切换开关，建议使用AVVR2*0.3专用线材。

（多奥已提供并做好了两端接线）(5) 读卡器线：从电梯轿箱按键操纵板COP板开孔处布线（多奥公司已提供）到电梯轿顶的CPU卡电梯控制箱，用于IC卡电梯控制系统与电梯CPU卡读卡器的数据连接。

(6) 以上3-5点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。

(7) 联网通讯线：从IC卡电梯控制箱布线到管理电脑处，用于电脑与IC卡电梯控制系统的数据连接。

该项布线需注意布线方法：采用RS485总线通讯方式，控制箱与控制箱采用串联方式即手拉手方式）连接，再通过485总线与电脑连接。

线材采用：RVVP2*0.75线材，需要套PVC管的部分必须套管并固定，各个单元要拉一条485总线到管理中心。

（TCP/IP联网方式则直接通过交换机）（8）楼层信号采集器与IC卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套PVC管，线材采用：RVVP2*0.75 （9）楼层信号采集器供电线需要套PVC管，线材采用：RVV3*1.0.(10)以上线缆需要做好线缆标识，线头接驳全部采用焊接。

广州**科技有限公司智能电梯IC卡管理系统项目实施方案（分层方案）2019年一、项目描述本项目共有电梯1部，按电梯层站结构需要用智能电梯IC卡内选层分层控制器1套..要求：加装“电梯IC卡智能管理系统”后，实现电梯分层控制，业主刷卡后可到达指定授权楼层，无卡人员无法启用电梯，是大多数客户的推荐标准配置，从而提升社区品质，为业主带来更安全的居住环境和更智能化的生活体验。

此系统具有很好的扩展性，在为业主带来更为尊贵的生活享受的同时，可以与物业管理无缝链接，为物业管理带来极大的方便二、项目报价配置明细表注：1、此价格为税前价（普票3%）；增值税（13%）不包含运费及安装；如需上门安装每台收取200元(省内)安装费用。

2、“超级管理卡”为电梯IC卡系统开关卡，通过刷卡即可实现电梯IC卡管理系统的开闭。

3、系统控制器提供六年的免费质保，终身维修产品。

项目实施后相关费用预估1、节约电费按15KW电梯的电机功率计算，每天能够节省0.5个小时（最保守方式计算）的电梯运行，那么每天就可以节省7.5度的电费。

按0.8元/度的标准计算：7.5×0.8=6元/天，单台电梯一年节省6元×365天=2190元。

2、节省电梯维修费可延长维修周期，根据维修情况，可节约维修费用至少1/3以上。

3、减少人工费由于加装系统后，小区更加安全，用户乘梯的有序性增强，不存在闲杂人员，减轻了保安人员的巡查次数和保洁人员的劳动强度以及物业收费人员的工作难度，可适当缩减管理人员，从而降低管理成本。

例如：减少一名工作人员，一年至少可节省2万余元工资支出。

4、收取卡押金在给业主发卡的时候采取收取押金的方式，收取每张卡10～20元的押金，据实际操作经验，平均每户需要3～5张的卡，这样，收取的押金就可以抵消甚至超出系统投资支出。

这样，不仅可以轻松收回投资成本，而且还有结余。

5、闲杂人员用梯收费可根据实际情况，对临时用梯人员、外来人员、租房户等等发放临时卡，收取电梯使用费。

小区I C卡电梯梯控系统安装
步骤(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
随着社会的快速发展，城市高层建筑的兴起给人们的生活带来极大空间的享受，但是城市高层、中高层大厦的智能管理给物业和管理处带来了极大的不便。

而梯控系统的出现就很好的解决了这个问题。

梯控系统是由各楼业主控制各自的楼层内选按钮，一般就是在小区电梯内装IC卡读卡机，每层业主都分配有IC卡，IC卡对应楼层内选，那么怎样在小区安装IC卡电梯梯控系统呢?下面就为大家简单介绍下IC卡电梯梯控系统安装步骤。

一、准备工具
数字万用表、热缩管、220V插头、电烙铁、小型一字螺丝刀、专用通讯线材
二、安装过程
1、电梯控制按键的面板上需预留读卡器位置(读卡器内装);读卡器安装应避开金属，读卡器前面电梯挡板最好用有机玻璃但绝对不能是金属。

读卡器前面电梯挡板应能起到支架作用，能很好拖住读卡器，使读卡器安装的稳固。

2、一般情况下，电梯楼层按键后面都有4根接线，其中有2根为按键楼层指示灯，另外2根为按键控制线，需用万用表—短路档测试好哪2根为电梯楼层按键控制线，方便安装电梯控制系统时截取按键信号线。

3、布电梯控制总线需同电梯随行电缆共同捆绑在一起，总共4根。

因为电梯的安全运行关系到人员的生命安全，而IC卡电梯梯控系统可以在指定时段按授权进入允许的电梯，对电梯乘坐人员进行控制和管理，防止闲杂人员任意乘用电梯出入管制区域，从而提高管制区域的安全管理水平。

2。

加装梯控系统流程说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－加装梯控系统流程说明电梯IC管理系统由于具备授权限时、限层、限次、刷卡直达、屏蔽闲杂人员的特点，从而实现了使公用电梯变成私家电梯的智能安全控制功能，目前已成为高档写字楼或住宅楼的标配。

通过刷卡的权限控制使无卡人员无法进入电梯轿箱并使用电梯，进而起到节能降耗和增强居住安全的需要。

对使用电梯频率不同的用户进行区分合理的收费管理，较好地解决了目前存在颇多争议的电梯领域收费问题。

但很多电梯出厂时并没有配置IC管理系统，使用单位大多是后续加装，因而加装就涉及到电梯改造，需要进行法定检验，合格后方可投用。

2014年7月1日起施行的《电梯施工类别划分表》中对电梯改造有明确定义：“改造是指采用更换、调整、加装等作业方法，改变原电梯主要受力结构、机构（传动系统）或控制系统，致使电梯性能参数与技术指标发生改变的活动。

”具体又分为四个方面，其中第四方面“加装自动救援操作（停电自动平层）装置、能量回馈节能装置、读卡器（IC卡）等，改变电梯原控制线路。

”则把电梯安装IC卡控制器的这种行为划入电梯的改造范畴。

既然加装IC卡属于电梯改造，那么需要什么手续流程呢？《特种设备安全法》中有以下规定：(1) 选择符合规定的电梯改造单位根据《特种设备安全法》第二十二条，电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行。

(2) 改造单位要办理施工告知根据《特种设备安全法》第二十三条，特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。

(3) 改造单位申报监督检验根据《特种设备安全法》第二十五条，电梯的安装、改造、重大修理过程，应当经特种设备检验机构按照安全技术规范的要求进行监督检验。

(4) 改造单位实施电梯改造并接受改造监检由依照特设法第二十二条确定的单位实施改造并接受特种设备检验机构实施的监督检验。
