110kV-1000kV变电(换流)站土建工程施工记录统一表式

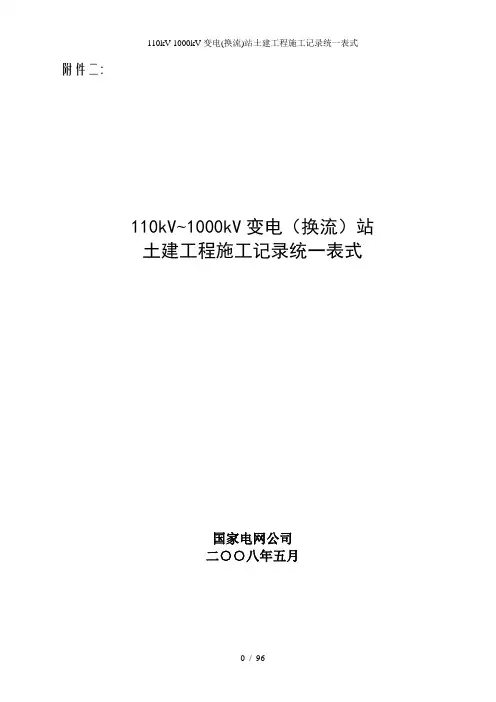

附件二:110kV~1000kV变电（换流）站土建工程施工记录统一表式国家电网公司二○○八年五月目次1 隐蔽工程记录2 测量施工记录3 地基处理与桩基施工记录4 钢筋加工记录5 混凝土及砂浆施工记录6 钢结构施工记录7 结构吊装记录8 混凝土预制管道加工及安装记录9 施工调试及试验检验记录10 原材料及施工综合管理记录1 隐蔽工程记录（地基验槽）(地下混凝土结构工程)(地下防水、防腐工程)隐蔽工程验收记录（钢筋工程）工程埋件、埋管、螺栓（隐蔽）会签单（混凝土工程结构施工缝）编号：YBJLⅠ-6监理单位：施工单位（项目部）：工地：年月日填（屋面工程）隐蔽工程验收记录（____________工程）隐蔽工程检查验收记录（____________工程）2 测量施工记录工程定位测量记录14 / 96多节柱定位实测记录15 / 96沉降观测记录16 / 96沉降观测示意图编号：SGJL Ⅱ-3-23 地基处理与桩基施工记录110kV-1000kV变电(换流)站土建工程施工记录统一表式强夯施工记录21 / 96强夯施工汇总记录土和灰土挤密桩桩孔施工记录土和灰土挤密桩桩孔分填施工记录振冲地基施工记录编号：SGJL Ⅲ-4深层水泥搅拌桩施工记录编号：SGJL Ⅲ－526 / 96专业监理工程师：专业项目技术负责人：记录员：单管旋喷施工记录27 / 96二重管旋喷施工记录编号：SGJL Ⅲ－6－228 / 96编号：SGJL Ⅲ－6－329 / 9630 / 96110kV-1000kV变电(换流)站土建工程施工记录统一表式灌注桩成孔记录编号：SGJL Ⅲ-7-1灌注桩砼浇筑记录编号：SGJL Ⅲ－7－232 / 96灌注桩施工记录汇总表编号：SGJL Ⅲ－7－333 / 96混凝土（钢）桩打桩施工记录编号：SGJL Ⅲ－8－134 / 96混凝土(钢)桩接头施工记录编号：SGJL Ⅲ－8－235 / 96混凝土(钢)桩打桩施工汇总表编号：汇总日期: 年月日SGJL Ⅲ－8－336 / 964 钢筋加工记录钢筋冷拉记录编号：SGJL Ⅳ-1用千斤顶施加预应力记录38 / 96柱、梁接头钢筋焊接记录编号：SGJL Ⅳ-339 / 965 混凝土及砂浆施工记录混凝土浇筑通知单混凝土搅拌记录混凝土工程浇筑施工记录编号：SGJL Ⅴ-3设备基础（构件接头）灌浆施工记录混凝土工程养护记录编号：SGJL Ⅴ-5混凝土生产质量控制记录编号：SGJL Ⅴ-6混凝土试块抗压强度汇总表47 / 96混凝土试块抗压强度汇总及评定表48 / 96商品混凝土生产质量统计记录编号：SGJL Ⅴ－849 / 96。

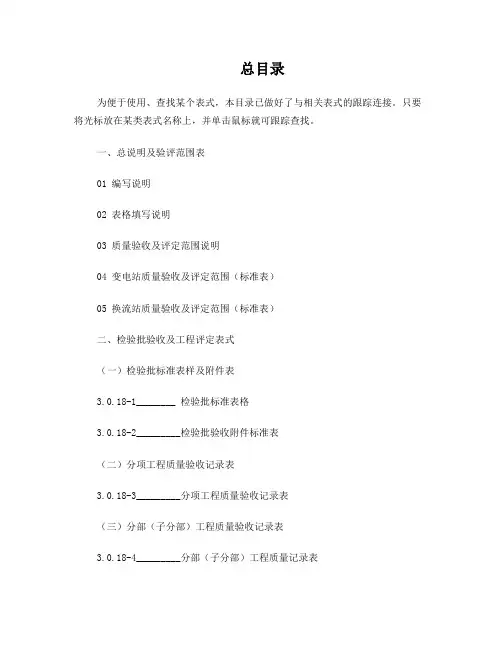

总目录
为便于使用、查找某个表式，本目录已做好了与相关表式的跟踪连接。

只要将光标放在某类表式名称上，并单击鼠标就可跟踪查找。

一、总说明及验评范围表
01 编写说明
02 表格填写说明
03 质量验收及评定范围说明

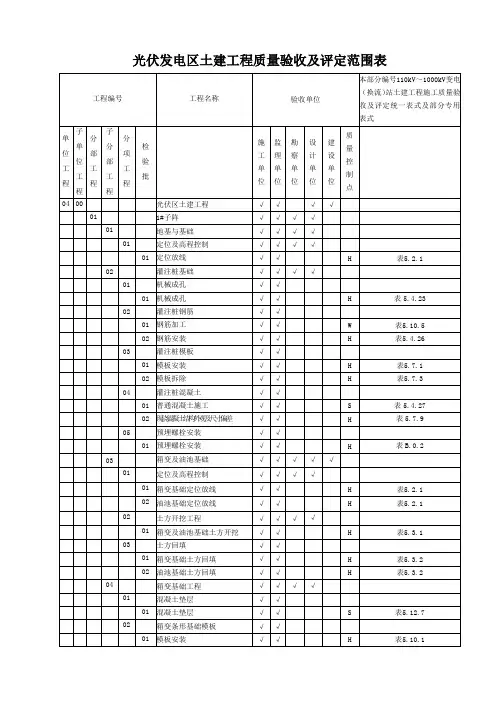

04 变电站质量验收及评定范围（标准表）
05 换流站质量验收及评定范围（标准表）
二、检验批验收及工程评定表式
（一）检验批标准表样及附件表
3.0.18-1________ 检验批标准表格
3.0.18-2_________检验批验收附件标准表
（二）分项工程质量验收记录表
3.0.18-3_________分项工程质量验收记录表
（三）分部（子分部）工程质量验收记录表
3.0.18-4_________分部（子分部）工程质量记录表。

单位工程定位放线检验批质量验收记录编号：040001010101001 表5.2.1土方开挖工程检验批质量验收记录编号：040001020101001 表5.3.1编号：040001060201001 表6.3.1编号：040001060201001 表6.3.1（续表）水泥混凝土垫层检验批质量验收记录编号：040001060101001 表5.9.7模板拆除工程检验批质量验收记录编号：040001060202001 表5.7.3设备基础模板安装工程检验批质量验收记录编号：040001060201002 表6.3.1设备基础模板安装工程检验批质量验收记录编号：040001060201002 表6.3.1（续表）普通混凝土施工检验批质量验收记录编号：040001060402001 表5.7.7模板拆除工程检验批质量验收记录编号：040001060202002 表5.7.3防水混凝土施工检验批质量验收记录编号：040001100402001 表5.7.8编号：040001100403001 表7.2.7编号：040001100403001 表7.2.7（续表）编号：040001060403001 表6.3.7编号：040001060403001 表6.3.7（续表）土方回填工程检验批质量验收记录编号：040001020101001 表5.3.2防腐涂料涂装工程检验批质量验收记录编号：040002050301001 表5.8.18编号：040001060401001 表5.7.6编号： 040001060401001 表5.7.6（续表）主变油坑底板混凝土工程检验批质量验收记录编号：040001070201001 表6.3.8卵石敷设工程检验批质量验收记录编号：040001070401001 表6.3.13编号：040001100101001 表5.9.7编号：040001100101001 表5.9.7水池模板安装检验批质量验收记录编号：040001100201001 表7.2.1水池模板安装检验批质量验收记录编号：040001100201001 表7.2.1（续表）编号：040001100301001 表5.7.4编号：040001100301001 表5.7.4（续表）油池钢筋安装检验批质量验收记录编号：040001100302001 表7.2.4油池钢筋安装检验批质量验收记录编号：040001100302001 表7.2.4（续表）。

附录1、工程建设有关主要依据性文件一、项目管理子体系的主要标准1、《关于印发<国家电网公司输变电工程建设创优规划编制纲要>等7个指导文件的通知》（基建质量[2007]89号）。

2、《建设工程项目管理规范》（GB/T50326-2006）。

3、《国家电网公司电网建设进度计划管理办法》（国家电网基建[2010170号）。

4、《国家电网公司输变电工程施工招标管理办法》（2007年1月试行）。

5、《国家电网公司输变电工程施工监理招标管理办法》（2007年1月试行）。

6、《国家电网公司集中规模招标采购设备/材料招标文件范本》（2007年3月印发）。

7、《中华人民共和国电力法》（中华人民共和国主席令第60号）。

8、《中华人民共和国环境保护法》（中华人民共和国主席令第23号）。

9、《建设项目环境保护条例》（1998年11月29日国务院发布）。

10、《中华人民共和国土地管理法》（2004年8月修正）。

11、《中华人民共和国土地管理法实施条例》（1998年12月27日国务院发布）。

12、《建设项目用地预审管理办法》（2004年11月1日国土资源部公布）。

13、《中华人民共和国水土保持法》（1991年）。

14、《关于印发<国家电网公司电网建设项目档案管理办法（试行）>的通知》（国家电网办[2010]250号）。

15、《办公厅转发国家档案局、国家发展和改革委员会关于印发<重大建设项目档案验收办法>的通知》（办文档[2006]43号）。

16、《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）。

17、《科学技术档案案卷构成的一般要求》（GB/T 11822-2000）。

18、《国家电网公司输变电工程设计、监理、施工承包商资信管理暂行归档》（国家电网基建[2006]1066号）。

19、《基建管理综合评价办法》（基建综合[2010]43号）。

20、《国家电网公司输变电工程设计施工监理激励办法》（国家电网基建[2010]172号）。

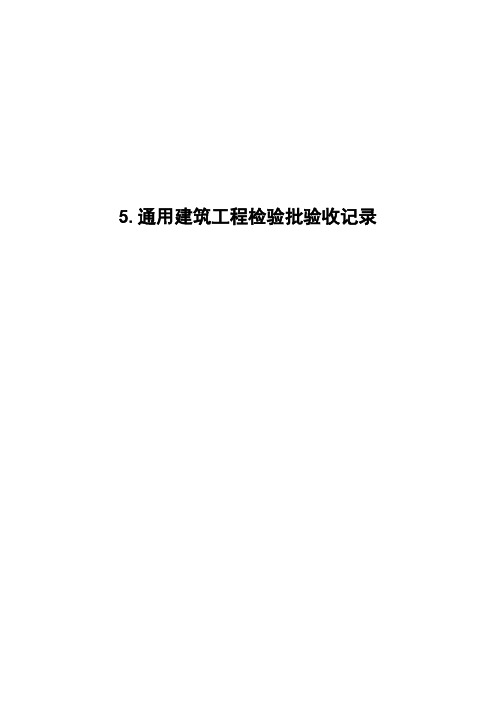

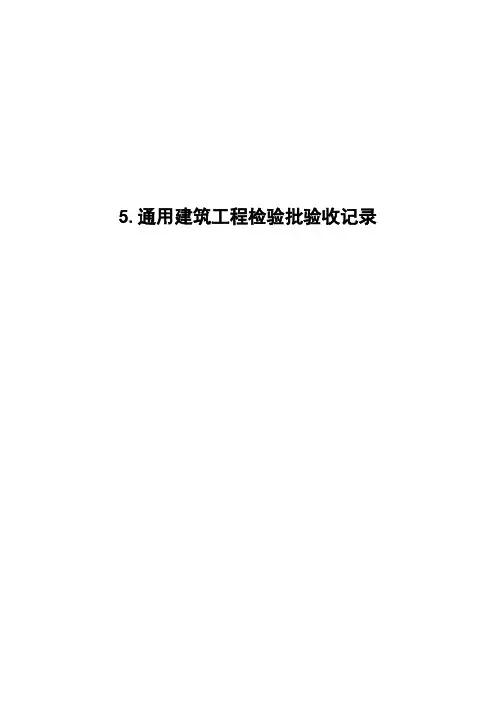

5.通用建筑工程检验批验收记录5.2单位工程定位放线单位工程定位放线检验批质量验收记录编号：表5.2.15.3 土石方与基坑工程编号：表5.3.2石方爆破开挖工程检验批质量验收记录编号：表5.3.3重复使用钢板桩支护工程检验批质量验收记录编号：表5.3.4水泥土桩墙支护工程检验批质量验收记录编号：表5.3.5锚杆及土钉墙支护工程检验批质量验收记录编号：表5.3.6降水与排水工程检验批质量验收记录编号：表5.3.75.4 地基处理与桩基工程灰土地基工程检验批质量验收记录编号：表5.4.1砂和砂石地基工程检验批质量验收记录编号：表5.4.2土工合成材料地基工程检验批质量验收记录编号：表5.4.3粉煤灰地基工程检验批质量验收记录编号：表5.4.4编号：表5.4.5编号：表5.4.6编号：表5.4.7编号：表5.4.8高压喷射注浆地基工程检验批质量验收记录编号：表5.4.9土和灰土挤密桩复合地基工程检验批质量验收记录编号：表5.4.10注浆地基工程检验批质量验收记录编号：表5.4.11水泥粉煤灰碎石桩复合地基工程检验批质量验收记录编号：表5.4.12夯实水泥土桩复合地基工程检验批质量验收记录编号：表5.4.13水泥土搅拌桩地基工程检验批质量验收记录编号：表5.4.14静力压桩工程检验批质量验收记录编号：表5.4.15静力压桩工程检验批质量验收编号：表5.4.16编号：表5.4.16（续）编号：表5.4.17编号：表5.4.17（续）编号：表5.4.18编号：表5.4.18（续）编号：表5.4.19编号：表5.4.20编号：表5.4.20（续）编号：表5.4.21编号：表5.4.21（续）扩机、机动洛阳铲和沉管法成孔检验批质量验收记录编号：表5.4.22编号：表5.4.23编号：表5.4.23（续）混凝土灌注桩钢筋笼检验批质量验收记录编号：表5.4.24编号：表5.4.25编号：表5.4.25（续）。

关于执行国网公司企业标准?110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程?〔Q/GDW 183—2021〕的通知编号：GCYB-2021-008各分公司、各变电工程工程监理部:国网公司企业标准?110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程?〔Q/GDW 183—2021〕及其配套表式已发布实施。

2021年8月1日以后新开工工程将不再执行?电力建设施工质量验收及评定规程?〔DL/T —2005〕，要求各工程部认真组织新标准的学习，并及时向施工单位宣贯。

对于?110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程?在执行过程中需重点关注内容要求如下，请各分公司和工程监理部认真执行,并对执行过程中存在的问题及困难及时向工程一部反应。

1.2021年8月1日以后开工的110kV及以上工程均应采用国网公司企业标准，对于新近开工工程请各工程监理部和建设单位沟通是否采用该标准。

2.土建工程采用国网公司企业标准后，单位工程划分及质量检验方案的编制按本标准“表4.0.1-1变电站工程质量验收及评定范围表〞执行。

3．本标准检验批验收记录的填写应注意以下事项：〔1〕监理验收记录和结论不允许用电脑打印，必须由监理人员填写相关记录和结论。

〔2〕主控工程的填写。

“监理〔建设〕单位验收记录〞：填写时简述验收情况，如“抽查试验报告xx份，结果合格〞、“抽查xx组，结果满足要求〞等；“施工单位自检记录〞：原那么上用文字简述的方式填写。

涉及“材质证明〞、试验报告、复试报告的工程应填写报告编号；不得填写“合格〞、“满足标准要求〞、“符合设计要求〞。

〔3〕施工单位检查结果应填写“自查合格〞并签字确认。

〔4〕一般工程“监理〔建设〕单位验收记录〞要求填写实测数据。

4、工程编号原?规程?单位工程为3位数，本?规程?单位工程为2位数,需注意检查。

5、变电站工程质量验收及评定范围表中×××继保室在质量检验方案中划分单位工程时应为1个继保室为1个单位工程，×××屋外配电装置构筑物在质量检验方案中划分单位工程时应为不同区域为1个单位工程。

6 屋外配电装置土建工程
6.2 构架
编号：表6.2.1
编号：表6.2.1（续表）
编号：表6.2.5
编号：表6.2.5（续表）
编号：表6.2.6
编号：表6.2.6（续表）
钢管内混凝土浇灌检验批质量验收记录
编号：表6.2.7
钢架构安装检验批质量验收记录
编号：表6.2.8
钢架构安装检验批质量验收记录
编号： 6.2.8（续表）
6.3 基础与设备支架
编号：表6.3.1
编号：表6.3.1（续表）
编号：表6.3.7
编号：表6.3.7（续表）
主变油坑底板混凝土工程检验批质量验收记录
编号：表6.3.8
编号：表6.3.11
编号：表6.3.11（续表）
设备基础二次灌浆工程检验批质量验收记录
编号：表6.3.12
卵石敷设工程检验批质量验收记录
编号：表6.3.13。

工程验收表格填写说明及样例一、检验批验收记录表的填写检验批的质量验收应在班组自检的基础上，由施工项目专业质量检查员检查并记录，由监理工程师（建设单位项目专业负责人）组织项目专业质量检查员等进行验收，并按附表3.0.18-1记录。

验收前，施工单位先填好“检验批和分项工程的质量验收记录”（有关监理记录和结论不填），并由项目专业质量检查员和项目专业技术负责人分别在“检验批质量验收记录”和分项工程质量检验记录的相关栏目中如实填写，并在“施工单位检查评定结果”栏填写检查结果，签字完整；然后由监理工程师（建设单位项目专业负责人）组织项目专业质量检查员和项目专业技术负责人等严格按规定程序进行验收，并在“监理（建设）单位验收记录”、“监理(建设)单位验收结论”栏中填写验收情况及结论。

（一）表头的填写1、工程“编号”——依各工程验收范围划分表确定。

2、“表号”——与企业标准（《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）中“验收标准与检验方法”的表号一致。

3、从“单位(子单位)工程名称”至“分包项目经理”如实填写,表头部分必须打印。

4、“施工执行标准名称及编号”一栏，统一填写《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）。

（二）主控项目的填写1、“施工单位自检记录”：原则上用文字简述的方式填写。

涉及“材质证明”、试验报告、复试报告的项目应填写报告编号；如果“材质证明”、试验报告、复试报告较多，按“检验批质量验收附件表”（表3.0.18-2）要求进行汇总，并将其编号填入“施工单位自检记录”。

2、“监理（建设）单位验收记录”：简述验收情况，如“抽查试验报告xx 份，结果合格”、“抽查xx组，结果满足要求”等。

3、“质量标准”一栏中没有具体标准，仅有“应符合设计要求”、“应符合现行标准的规定”时，施工单位项目专业技术负责人、专业监理工程师应事先查找“相应标准”或“设计要求”并补充到“质量标准”中。
