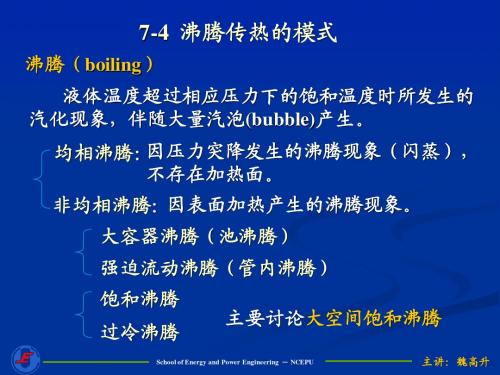

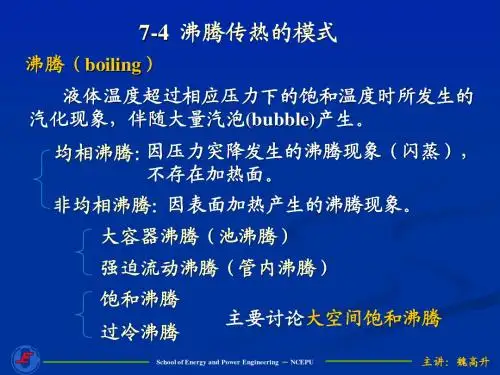

7.4 沸腾传热的模式液体的汽化（vaporization）可区分为蒸发（evaporation）和沸腾（boiling）两种。
前者指发生在液体表面上的汽化过程，后者则指在液体内部以产生汽泡的形式进行的汽化过程。
就流体运动的动力而言，沸腾过程又有大容器沸腾，又称池沸腾（pool boiling）和管内沸腾（in-tube boiling）两种。
大容器沸腾时流体的运动是由于温差和汽泡的扰动所引起的，而管内沸腾则需外加的压差作用才能维持。
本节通过大容器沸腾的介绍阐明沸腾传热的机理和基本特点，管内沸腾则留待到沸腾传热的影响因素中去介绍。
7.4.1 大容器饱和沸腾的三个区域现在来做一个观察沸腾传热现象的实验。
在盛水的烧杯中置入一根不锈钢细管，通电加热以使其表面上产生汽泡。
烧杯底下的电热器用于将水加热到饱和温度，这样在不锈钢管表面上进行的沸腾称为饱和沸腾（saturated boiling）。
随着电流密度的加大，亦即表面温度与饱和温度的温差Δt = t w - t s（称为过热度）的增加，烧杯中的水与不锈钢管表面之间的热交换会依次出现以下区域（如图7-14所示）：图7-14饱和水在水平加热面上沸腾的q~Δt曲线(p = 1.013×105Pa)（1）自然对流区：壁面过热度较小（对于水在一个大气压下的饱和沸腾为Δt < 4℃）时，壁面上没有汽泡产生，传热属于自然对流工况。
（2）核态沸腾区（nucleate boiling）：当加热壁面的过热度Δt > 4℃后，壁面上个别地点（称为汽化核心）开始产生汽泡，汽化核心产生的汽泡彼此互不干扰，称孤立汽泡区，其沸腾景象如图7-15a所示。
随着Δt进一步增加，汽化核心增加，汽泡互相影响，并会合成气块及气柱，图景如图7-15b所示。
在这两个区中，汽泡的扰动剧烈，传热系数和热流密度都急剧增大。
由于汽化核心对传热起着决定性影响，这两区的沸腾统称为核态沸腾（或称泡状沸腾）。
沸腾传热开放分类：物理、热量沸腾传热boiling heat transfer热量从壁面传给液体，使液体沸腾汽化的对流传热过程。
化工生产中常用的蒸发器、再沸器和蒸气锅炉，都是通过沸腾传热来产生蒸气的。
类型按液体所处的空间位置，沸腾可以分为：①池内沸腾。
又称大容器内沸腾。
液体处于受热面一侧的较大空间中，依靠汽泡的扰动和自然对流而流动。
如夹套加热釜中液体的沸腾。
②管内沸腾。
液体以一定流速流经加热管时所发生的沸腾现象。
这时所生成的汽泡不能自由上浮，而是与液体混在一起，形成管内汽液两相流。
如蒸发器加热管内溶液的沸腾。
机理沸腾传热与汽泡的产生和脱离密切相关。
汽泡形成的条件是:①液体必须过热;②要有汽化核心。
这些条件是由汽泡与周围液体的力平衡和热平衡所决定的。
根据表面张力，可算出汽泡内的蒸气压力pv 为：式中pe为周围液体的压力,忽略液柱静压时,即为饱和蒸气压ps；σ为汽液界面张力；R为汽泡半径。
由于pv>ps，汽泡内蒸气的饱和温度Tv必然大于与ps对应的饱和温度Ts。
汽泡周围的液体若要汽化进入汽泡，则它的温度Te必须大于或至少等于汽泡内蒸气的饱和温度，即Te≥Tv。
从上式可知，当R=0时，pv将趋于无限大。
因此在一个绝对光滑的平面上是不可能产生汽泡的，必须有汽化核心。
加热表面上的划痕或空穴中含有的气体或蒸气，都可作为汽化核心。
紧贴这些核心的液体汽化后，形成汽泡并逐渐长大，然后脱离表面，接着又有新的汽泡形成。
在汽泡形成与脱离表面时造成液体对壁面的强烈冲击和扰动，所以对同一种液体来说，沸腾传热的传热分系数要比无相变时大得多。
常压下水沸腾时的传热分系数一般为1700～51000W/(m2·K)。
沸腾曲线池内沸腾根据过热度（加热壁面温度TW与液体饱和温度Tm之差,ΔT=TW-Tm）的大小,分为泡核沸腾和膜状沸腾（见图）。
当过热度很小时，传热取决于单相液体的自然对流。
当过热度增大时，汽泡不断在壁面上产生，并在液体中上升和长大,这对液体对流起着显著作用,称为泡核沸腾。
7.4 沸腾传热的模式液体的汽化（vaporization）可区分为蒸发（evaporation）和沸腾（boiling）两种。
前者指发生在液体表面上的汽化过程，后者则指在液体内部以产生汽泡的形式进行的汽化过程。
就流体运动的动力而言，沸腾过程又有大容器沸腾，又称池沸腾（pool boiling）和管内沸腾（in-tube boiling）两种。
大容器沸腾时流体的运动是由于温差和汽泡的扰动所引起的，而管内沸腾则需外加的压差作用才能维持。
本节通过大容器沸腾的介绍阐明沸腾传热的机理和基本特点，管内沸腾则留待到沸腾传热的影响因素中去介绍。
7.4.1 大容器饱和沸腾的三个区域现在来做一个观察沸腾传热现象的实验。
在盛水的烧杯中置入一根不锈钢细管，通电加热以使其表面上产生汽泡。
烧杯底下的电热器用于将水加热到饱和温度，这样在不锈钢管表面上进行的沸腾称为饱和沸腾（saturated boiling）。
随着电流密度的加大，亦即表面温度与饱和温度的温差Δt = t w - t s（称为过热度）的增加，烧杯中的水与不锈钢管表面之间的热交换会依次出现以下区域（如图7-14所示）：图7-14饱和水在水平加热面上沸腾的q~Δt曲线(p = 1.013×105Pa)（1）自然对流区：壁面过热度较小（对于水在一个大气压下的饱和沸腾为Δt < 4℃）时，壁面上没有汽泡产生，传热属于自然对流工况。
（2）核态沸腾区（nucleate boiling）：当加热壁面的过热度Δt > 4℃后，壁面上个别地点（称为汽化核心）开始产生汽泡，汽化核心产生的汽泡彼此互不干扰，称孤立汽泡区，其沸腾景象如图7-15a所示。
随着Δt进一步增加，汽化核心增加，汽泡互相影响，并会合成气块及气柱，图景如图7-15b所示。
在这两个区中，汽泡的扰动剧烈，传热系数和热流密度都急剧增大。
由于汽化核心对传热起着决定性影响，这两区的沸腾统称为核态沸腾（或称泡状沸腾）。
凝结与沸腾传热知识点总结一、凝结传热1. 基本概念凝结传热是指气体或蒸汽在与冷凝器或凝析器接触时，由于在高温高压下从气态转变为液态而释放出的潜热，使得冷却表面获得热量，达到热交换的目的。
凝结传热广泛应用于蒸汽动力设备、空调制冷系统、核电站等领域。
2. 传热机理凝结传热的机理主要包括蒸汽在冷却表面附近冷凝成液态的过程。
蒸汽接触冷却表面后，从气态开始逐渐降温，当温度降至饱和温度时，蒸汽开始冷凝成液态，同时向冷凝器表面释放潜热。
这一过程中，冷凝器表面得到了传热，达到冷却的效果。
3. 影响因素凝结传热的影响因素主要包括冷凝器表面的特性、冷却介质的流动情况、冷凝器的结构设计等。
其中，冷凝器表面的特性对传热性能影响较大，如表面粗糙度、表面材质等都会对凝结传热产生影响。
二、沸腾传热1. 基本概念沸腾传热是指在液体受热时，液体表面发生气泡并从表面蒸发的过程，通过气泡与液体间传热的方式，将热量传递给液体。
沸腾传热广泛应用于锅炉、蒸馏器、冷却设备等领域。
2. 传热机理沸腾传热的机理主要包括液体受热后，液体表面产生气泡并从表面蒸发，同时气泡与液体之间发生传热。
气泡在液体中的形成、生长、脱离和再次形成的过程构成了沸腾传热的基本机理。
3. 影响因素沸腾传热的影响因素主要包括液体的性质、加热表面的特性、液体的流动情况等。
其中，液体的性质对沸腾传热产生较大影响，如液体的表面张力、黏度、温度等都会对沸腾传热产生影响。
三、凝结与沸腾传热的比较凝结传热与沸腾传热在传热机理、应用领域等方面存在显著差异。
凝结传热是气体或蒸汽在冷却表面附近冷凝成液态，释放潜热的过程，适用于蒸汽动力设备、空调制冷系统等领域。
而沸腾传热是液体受热后，液体表面产生气泡并从表面蒸发，通过气泡与液体间传热的方式，适用于锅炉、蒸馏器等领域。
在传热特性上，沸腾传热的传热系数通常比凝结传热高，因此在某些情况下，沸腾传热更适于热交换。
此外，在应用领域上，凝结传热主要应用于蒸汽动力设备、空调制冷系统等领域，而沸腾传热主要应用于锅炉、蒸馏器、冷却设备等领域。
沸腾传热过程的流体力学特性及其应用沸腾传热是在高温下，液体内部产生气泡并通过气泡的形成、生长和脱落来传递热量的一种传热方式。
沸腾传热广泛应用于多个领域，包括化工、电力、核工程等。
本文将探讨沸腾传热过程中的流体力学特性以及其在工程中的应用。
一、沸腾传热的基本原理沸腾传热的基本原理是液体受热后产生气泡，在气泡形成与脱落过程中传递热量。
沸腾传热过程中的三个关键阶段是沸腾核形成、沸腾核生长和沸腾核脱落。
沸腾传热的热阻主要集中在液体与气泡的传热界面上。
这种传热方式快速高效，能够在相对较小的温差下实现大量热能的传递。
二、沸腾传热的流体力学特性1. 沸腾区域分布：沸腾过程中存在沸腾区域和非沸腾区域。
沸腾区域通常位于热源附近，而非沸腾区域则是在沸腾区域边界及其外部。
沸腾区域的形状和大小与流体特性以及热源参数有关。
2. 沸腾传热系数：沸腾传热系数是评价沸腾传热效果的重要指标。
沸腾传热系数与沸腾区域的形态、液体和热源的性质以及流体边界层的热传导等因素密切相关。
提高沸腾传热系数可以通过增加沸腾区域的表面积、增加液体活力度以及改变热源参数等途径。
3. 带泡沸腾和无泡沸腾：沸腾传热可以分为带泡沸腾和无泡沸腾两种形式。
带泡沸腾是典型的沸腾现象，气泡在液体中形成、生长和脱落。
无泡沸腾则是在微米尺度下进行，液体在高温下发生相变，形成气体通道进行热传导。
三、沸腾传热的应用1. 化工工程：沸腾传热广泛应用于化工过程中的换热设备，如蒸发器、冷凝器等。
沸腾传热可以提高换热效率，加快传热速度，提高生产效率。
此外，在化工反应器的温度控制中，沸腾传热也有重要应用。
2. 电力工程：电力发电中的锅炉中广泛采用沸腾传热方式。
燃料在锅炉内燃烧产生高温烟气，通过锅炉水管中的沸腾传热将热能转化为蒸汽，用于推动汽轮机发电。
沸腾传热的高效率和可靠性使得电力工程中广泛采用。
3. 核工程：核反应堆中的沸腾传热是核能发电的重要环节。
核燃料的分裂产生大量热能，需要通过冷却剂来控制温度。

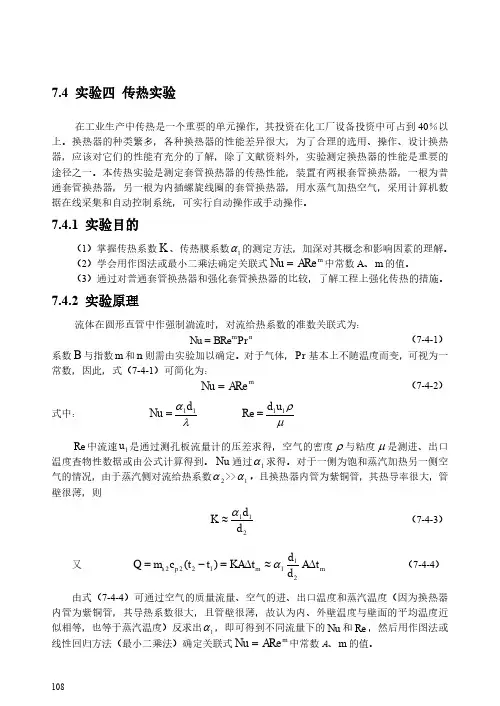

108 7.4 实验四 传热实验在工业生产中传热是一个重要的单元操作，其投资在化工厂设备投资中可占到40％以上。
换热器的种类繁多，各种换热器的性能差异很大，为了合理的选用、操作、设计换热器，应该对它们的性能有充分的了解，除了文献资料外，实验测定换热器的性能是重要的途径之一。
本传热实验是测定套管换热器的传热性能，装置有两根套管换热器，一根为普通套管换热器，另一根为内插螺旋线圈的套管换热器，用水蒸气加热空气，采用计算机数据在线采集和自动控制系统，可实行自动操作或手动操作。
7.4.1 实验目的（1）掌握传热系数K 、传热膜系数1α的测定方法，加深对其概念和影响因素的理解。
（2）学会用作图法或最小二乘法确定关联式mARe Nu =中常数A 、m 的值。
（3）通过对普通套管换热器和强化套管换热器的比较，了解工程上强化传热的措施。
7.4.2 实验原理流体在圆形直管中作强制湍流时，对流给热系数的准数关联式为：n m Pr BRe Nu = （7-4-1）系数B 与指数m 和n 则需由实验加以确定。
对于气体，Pr 基本上不随温度而变，可视为一常数，因此，式（7-4-1）可简化为：m ARe Nu = （7-4-2）式中： λα11d Nu = μρ11u d Re = Re 中流速1u 是通过测孔板流量计的压差求得，空气的密度ρ与粘度μ是测进、出口温度查物性数据或由公式计算得到。
Nu 通过1α求得。
对于一侧为饱和蒸汽加热另一侧空气的情况，由于蒸汽侧对流给热系数2α>>1α，且换热器内管为紫铜管，其热导率很大，管壁很薄，则211d d K α≈ （7-4-3）又 m 211m 122p 2s )(t A d d t KA t t c m Q ∆≈∆=-=α （7-4-4） 由式（7-4-4）可通过空气的质量流量、空气的进、出口温度和蒸汽温度（因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内、外壁温度与壁面的平均温度近似相等，也等于蒸汽温度）反求出1α，即可得到不同流量下的Nu 和Re ，然后用作图法或线性回归方法（最小二乘法）确定关联式mARe Nu =中常数A 、m 的值。
