第七章 凝结与沸腾换热（Condensation and Boiling Heat Transfer ）本章重点：① 凝结与沸腾换热机理及其特点；② 大空间饱和核态沸腾及临界热流密度。
第一节 凝结换热现象（condensation heat transfer phenomena ）1-1 基本概念1．凝结换热现象蒸汽与低于饱和温度 (saturated temperature) 的壁面接触时，蒸气会在壁面上凝结成液体并向壁面放出凝结潜热，这种现象称为凝结换热现象。
有两种凝结形式。
2．凝结换热的分类根据凝结液与壁面浸润能力不同分两种 ：（1）膜状凝结（film-wise condensation ）① 定义：凝结液体能很好地湿润壁面，并能在壁面上均匀铺展成膜的凝结形式。
② 特点：壁面上有一层液膜，凝结放出的相变热（潜热）须穿过液膜才能传到冷却壁面上， 此时液膜成为主要的换热热阻。
（2）珠状凝结（drop-wise condensation ）① 定义：凝结液体不能很好地湿润壁面，凝结液体在壁面上形成小液珠的凝结形式。
② 特点：凝结放出的潜热不须穿过液膜的阻力即可传到冷却壁面上。
问：在其它条件相同时，珠状凝结和膜状凝结，哪个换热系数高？为什么？答：实验证明，同种蒸气珠状凝结时的表面传热系数比膜状凝结的高一个数量级。
例如，大气压下水蒸气珠状凝结时的表面传热系数约为)/(10~104254K m W ⋅⨯，膜状凝结约为)/(10~106243K m W ⋅⨯。
珠状凝凝结中，蒸汽与壁面直接接触，而膜状凝结时，蒸汽要通过凝结液膜与壁面传热，所以珠状凝结比膜状凝结的换热系数高。
如图，θ小则液体湿润能力强，就会铺展开来。
一般情况下，工业冷凝器，形成膜状凝结，珠状凝结的形成比较困难且不持久。
3、凝结产生的条件：固体壁面温度w t 必须低于蒸气的饱和温度s t ，即 s w t t <。
1-2 膜状凝结一、层流膜状凝结分析解 努谢尔抓住液体膜层的导热热阻是凝结过程的主要热阻，忽略次要因素，从理论上揭示了有关物理参数对凝结换热的影响。

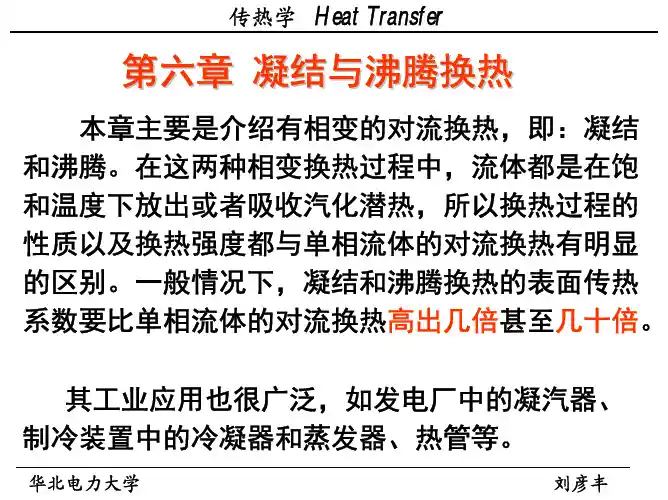

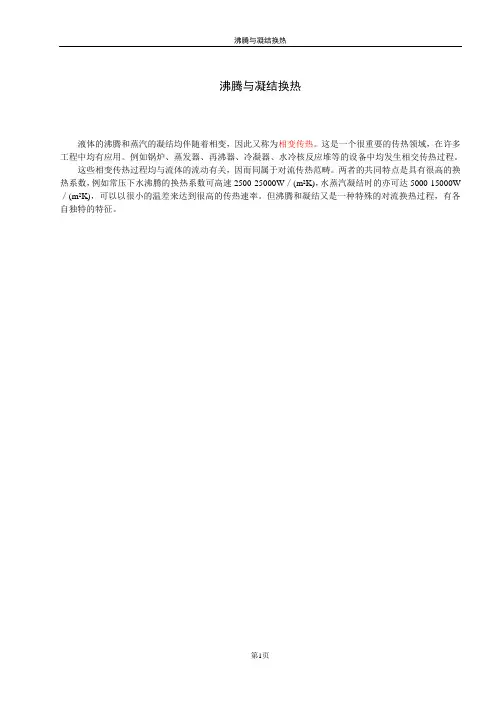

沸腾与凝结换热液体的沸腾和蒸汽的凝结均伴随着相变，因此又称为相变传热。
这是一个很重要的传热领域，在许多工程中均有应用。
例如锅炉、蒸发器、再沸器、冷凝器、水冷核反应堆等的设备中均发生相交传热过程。
这些相变传热过程均与流体的流动有关，因而同属于对流传热范畴。
两者的共同特点是具有很高的换热系数，例如常压下水沸腾的换热系数可高速2500-25000W／(m2K)，水蒸汽凝结时的亦可达5000-15000W ／(m2K)，可以以很小的温差来达到很高的传热速率。
但沸腾和凝结又是一种特殊的对流换热过程，有各自独特的特征。
凝结换热凝结是蒸气(气体)转变为液态或固态的过程。
实践中经常会遇到燕气的凝结。
在蒸汽涡轮的冷凝器里蒸汽在冷却管表面凝结。
蒸气的疑结在一些蒸发装置以及大量的热交换器设备中实现。
相变时热量的释放与蒸气凝结的换热过热密切相关。
1、凝结方式：凝结既可以在蒸气空间里，也可以在换热冷却表面上进行。
在第一种情况下，当蒸气相对于饱和温度明显过冷时，在蒸气内包含的冷的液体质点或固体质点上蒸气可自发地形成冷凝相。
在第二种情况下，当蒸气和低于该蒸气压力下饱和温度的壁面接触时，不管蒸气是饱和的或过热的，都会发生蒸气的凝结过程。
2、膜状凝结与珠状凝结如果凝结液体能润湿壁面，则它将在壁而上形成一层连续的液膜，这样的凝结过程称为膜状凝结，如果液体不能润湿壁面，那么将发生珠状凝结过程。
膜状凝结过程中，蒸气的显热和汽化潜热通过汽液分界面经液膜传纷冷却壁面。
在纯饱和蒸气凝结的情况下汽液分界面的温度恰好是它的饱和温度T s 。
凝结只能在膜表面进行，潜热以导热和对流方式通过液膜传递给固体壁面。
液膜形成凝结换热的主要热阻。
当蒸汽在壁面上凝成大小不等的许多液滴时，随着时间增加，由于继续凝结或与其它液滴合并，小液珠变成大浓珠，并在重力作用或蒸汽流动力的推动下往下掉落，在它往下掉落的过程中，会把一路上所遇到的液滴一起带走，在这些液珠被清扫掉的地方，蒸汽直接与壁面接触，随之又产生众多的小波滴。

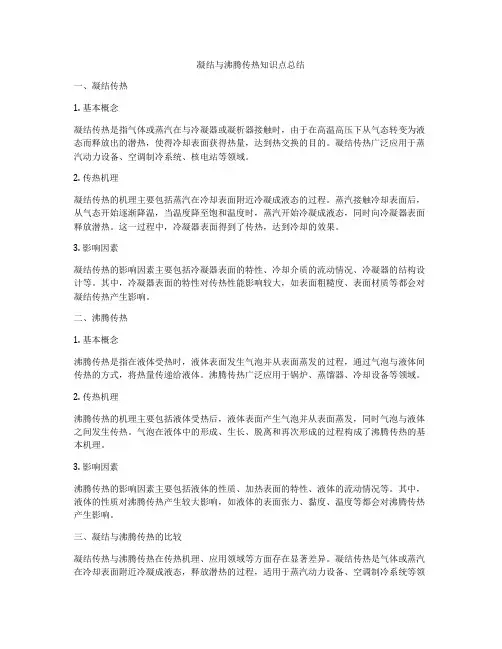

凝结与沸腾传热知识点总结一、凝结传热1. 基本概念凝结传热是指气体或蒸汽在与冷凝器或凝析器接触时，由于在高温高压下从气态转变为液态而释放出的潜热，使得冷却表面获得热量，达到热交换的目的。
凝结传热广泛应用于蒸汽动力设备、空调制冷系统、核电站等领域。
2. 传热机理凝结传热的机理主要包括蒸汽在冷却表面附近冷凝成液态的过程。
蒸汽接触冷却表面后，从气态开始逐渐降温，当温度降至饱和温度时，蒸汽开始冷凝成液态，同时向冷凝器表面释放潜热。
这一过程中，冷凝器表面得到了传热，达到冷却的效果。
3. 影响因素凝结传热的影响因素主要包括冷凝器表面的特性、冷却介质的流动情况、冷凝器的结构设计等。
其中，冷凝器表面的特性对传热性能影响较大，如表面粗糙度、表面材质等都会对凝结传热产生影响。
二、沸腾传热1. 基本概念沸腾传热是指在液体受热时，液体表面发生气泡并从表面蒸发的过程，通过气泡与液体间传热的方式，将热量传递给液体。
沸腾传热广泛应用于锅炉、蒸馏器、冷却设备等领域。
2. 传热机理沸腾传热的机理主要包括液体受热后，液体表面产生气泡并从表面蒸发，同时气泡与液体之间发生传热。
气泡在液体中的形成、生长、脱离和再次形成的过程构成了沸腾传热的基本机理。
3. 影响因素沸腾传热的影响因素主要包括液体的性质、加热表面的特性、液体的流动情况等。
其中，液体的性质对沸腾传热产生较大影响，如液体的表面张力、黏度、温度等都会对沸腾传热产生影响。
三、凝结与沸腾传热的比较凝结传热与沸腾传热在传热机理、应用领域等方面存在显著差异。
凝结传热是气体或蒸汽在冷却表面附近冷凝成液态，释放潜热的过程，适用于蒸汽动力设备、空调制冷系统等领域。
而沸腾传热是液体受热后，液体表面产生气泡并从表面蒸发，通过气泡与液体间传热的方式，适用于锅炉、蒸馏器等领域。
在传热特性上，沸腾传热的传热系数通常比凝结传热高，因此在某些情况下，沸腾传热更适于热交换。
此外，在应用领域上，凝结传热主要应用于蒸汽动力设备、空调制冷系统等领域，而沸腾传热主要应用于锅炉、蒸馏器、冷却设备等领域。
