管道燃气管网施工组织设计

常规燃气管网工程 施工组织设计方案目 录第 一 章 编 制 说 明 0第 二 章 工 程 概 况 (6)一、工程地点 (6)二、工程基本情况 (6)三、工程施工人员 (6)四、主要工程(本次实施项目) (6)五、沿线地形地貌 (6)六、施工条件 (6)七、工程要求的各项目标 (6)八、施工特点 (7)第 三 章 施 工 总 体 布 署 (8)一、施工组织机构框图及岗位职责 (8)二、进场道路、人员及材料、设备进场计划及进场方法安排 (10)三、劳动力需求计划表 (11)四、施工机械计划表 (12)五、工期计划、工期控制、工程质量及现场技术规定 (13)第 四 章 施 工 准 备 (15)一、技术准备 (15)二、物资准备 (15)三、劳动组织准备 (16)四、施工现场准备 (16)162. 安装、调试施工机具； ..........................................163. 做好外购管道（配件）、材料的储存和堆放； .......................164. 及时向质检站提供材料的试验申请计划； ..........................第 五 章 施 工 技 术 方 案 、 施 工 方 法 (17)一、流程图 (17)（1）、聚乙烯管施工顺序图: (17)图纸会审 ..........................................................1717竣工验收 .......................................................... （2）、地上管安装顺序图. (18)18图纸会审 ..........................................................二、沟槽土方施工 (18)（1）、清表 (18)（2）、测量放线 (19)（3）、开挖沟槽 (20)（4）、沟槽的雨季施工要点 (16)（5）、沟槽回填施工方法 (22)三、现场材料、设备的检验与管理 (25)四、聚乙烯管施工方案 (26)五、附属设施的施工 (28)六、管道强度试验及管道吹扫 (30)七、施工技术措施 (33)八、竣工验收 (33)1. 验收前准备：工程施工完毕，各系统外观检查合格。

管网改造工程施工方案XXXX工程目录第一章工程概况 (2)第二章编制依据 (2)第三章组织机构及人员职责 (3)第四章施工摆设 (6)第五章工程重点/难点阐发及对策 (21)第六章冬季、雨季施工技术办法 (23)第七章工程质量体系及质量包管办法 (24)第八章安然目标及安然包管办法 (29)第九章施工进度方案及包管办法 (33)第十章环境庇护及文明施工 (34)第十一章竣工验收及售后效劳 (37)第一章工程概况1、工程类别本工程为某中压及低压天然气管线改造工程,按规划要求在原位换管。

中压起点及终点各设一座DN500单管闸门井，并安装绝缘接头一套，沿线旧中压及低压管线全部撤消。

2、主要工程材料及数量：中压单管闸门DN500二座，绝缘接头DN500二座，DN200三套。

3、工程特点本工程施工地段均在主干路和便道上，车辆多、人员流动大、道路狭窄，对出入行驶有较大影响，须在交通疏导办法上想的周密，步履实施有力，以确保工程顺利进展。

管线在路上破路施工，须当天回填，如何包管回填质量是确保道路不沉陷的有力办法。

局部管线与路、树、灯杆较近，对开槽有影响。

须加固庇护。

第二章编制依据1、招标文件。

2、施工现场踏勘资料。

3、设计图纸、答疑文件。

4、国家现行法律、法规。

5、管道施工经验施工技术尺度及验收尺度：⑴城镇燃气设计尺度〔GB50028-93〕2002年版⑵城镇燃气埋地钢质管道腐蚀控制技术规程〔CJJ95-2003/J273-2003〕⑶城镇燃气室内工程施工及验收尺度〔CJJ94-2003〕⑷地下煤气管道设计、施工、验收技术规定⑸城镇燃气输配送工程施工及验收尺度〔CJJ33-89〕⑹工业金属管道工程施工及验收尺度〔GB50235-97〕⑺城镇燃气埋地钢质管道腐蚀控制技术规程〔CJJ95-2003/J273-2003〕⑻地下煤气管道设计、施工、验收技术规定 DBJ01-701-89〔天然气参用〕⑼现场设备、工业管道焊接工程施工及验收尺度〔GB50236-98〕⑽建筑设备施工安装通用图集〔91SB8〕⑾装配式管道支吊架选用及安装⑿施工现场临时用电安然技术规程〔JGJ46-88〕⒀市政工程施工规程及有关燃气工程施工的法规和技术尺度⒁设计图纸要求的所有有关尺度要求。

燃气管网基础施工方案1. 引言燃气管网是城市燃气系统的重要组成部分，用于输送天然气或液化石油气到用户的居民区、商业区和工业区。

为了确保燃气管网的安全可靠运行，需要进行基础施工。

本文档旨在提供一份燃气管网基础施工方案，以帮助施工人员规划和实施燃气管网的基础工程。

2. 工程概述燃气管网基础施工工程主要包括以下几个方面：•建设规划：确定管网布局、管道规格和敷设路径等。

•地勘勘察：对施工区域进行地质勘察和土壤测试，确保地基条件符合要求。

•土方开挖：根据管道敷设的深度和路径，在施工区域进行土方开挖。

•管道敷设：将燃气管道按照规划线路进行敷设，包括管道的连接、焊接和固定等。

•埋地处理：对已敷设好的管道进行埋地处理，保护管道免受外界环境的影响。

•现场测试：对管道进行压力测试和泄漏测试，确保管道的安全性和完整性。

•收尾工作：进行管道的标识和记录，恢复现场以及清理施工残留物。

3. 施工步骤3.1 建设规划•根据城市燃气需求和用户分布情况确定管网布局。

•根据燃气供应压力和流量要求选择合适的管道规格。

•确定管道的敷设路径，考虑到工程施工的难易程度和成本因素。

3.2 地勘勘察•进行地质勘察，了解施工区域的地质情况和地下管线的分布。

•进行土壤测试，确定土壤的承载力和持水性等指标。

3.3 土方开挖•根据施工图纸确定管道的敷设深度和路径。

•使用合适的工具和设备进行土方开挖，确保开挖面的平整度和垂直度。

3.4 管道敷设•根据规划的路径和施工图纸，将管道按照一定的间距进行敷设。

•使用合适的连接件进行管道的连接，确保连接的紧密度和密封性。

•使用合适的焊接方法进行管道的焊接，确保焊缝的强度和密封性。

•使用合适的固定件进行管道的固定，确保管道的稳定性和安全性。

3.5 埋地处理•对已敷设好的管道进行埋地处理，确保管道免受外界环境的影响。

•使用合适的填方材料进行管道周围的填充，确保管道的固定和支撑。

•使用合适的防护材料进行管道的保护，例如防腐、绝缘等措施。

某小区室外燃气管网工程施工方案1. 引言本文档旨在提供某小区室外燃气管网工程施工方案，以保证施工过程安全、高效以及符合相应法律法规要求。

2. 施工准备在开始施工前，必须进行充分的准备工作，包括但不限于以下内容：- 制定详细的施工计划，包括施工时间、工序安排等；- 确认施工区域边界，并进行必要的标识；- 清理施工区域内的障碍物以确保施工安全；- 准备所需的工具和设备，并确保其工作状态良好；- 虚拟定位地下公用设施，以避免损坏；- 严格遵守防火、环保等相关法律法规。

3. 施工步骤本工程的施工步骤分为以下几个主要阶段：3.1 施工准备在施工现场布置工地标识，并设立安全围栏，确保施工区域安全无人闯入。

同时，进行必要的岩土勘探和标志，以确保施工地质条件可行。

3.2 管道铺设按照设计方案进行管道敷设工作，确保管道的完整性和稳定性。

管道敷设应符合相关标准和规范，并进行必要的探测和测试，以确保质量合格。

3.3 管道连接在管道敷设完成后，进行管道连接工作。

连接点应进行密封处理，确保连接牢固、不漏气。

3.4 安全检查施工完成后，对接好的管道进行全面的安全检查，包括但不限于：- 管道连接点是否完好；- 是否有漏气现象；- 管道周围环境是否符合安全要求。

4. 施工安全措施为确保施工过程的安全性，应采取以下措施：- 建立施工安全管理机构，并明确责任分工；- 严格落实安全培训和岗位交底制度，确保施工人员具备必要的安全知识和技能；- 提供必要的个人防护用品，并确保其正确使用；- 配备专业安全监控人员，及时发现和处理安全隐患；- 进行临时施工防火措施，确保施工过程中不发生火灾事故。

5. 环境保护措施为减少施工对周边环境的影响，应采取以下措施：- 根据规划要求，合理规划施工区域，避免或减少对绿化、景观等的破坏；- 控制施工噪音、粉尘等污染物的排放，确保不超过相关规定的限值；- 对施工区域进行定期清理和保洁，保持环境整洁；- 合理利用水资源，避免浪费。

城区综合管网建设项目施工组织设计一、项目背景城区综合管网建设项目是为了解决城市发展中的排水、供水、燃气等基础设施的问题而进行的工程建设。

本项目的建设目标是在城区范围内建设一套综合管网系统，包括排水管网、供水管网和燃气管网，以提高城市的基础设施水平和居民的生活质量。

二、施工组织设计的目标1.确保项目按时按质按量完成，保证施工期间的安全、环保和质量控制。

2.合理组织施工流程，最大限度地提高资源利用效率，降低施工成本。

3.与相关部门和居民进行有效的沟通和协调，解决可能出现的问题和纠纷。

三、施工组织设计的内容1.施工流程设计针对城区综合管网建设项目，施工流程设计包括以下几个方面：（1）勘察设计阶段：组织勘察设计人员进行勘察，确定管网的路线和设计参数，并进行方案评审和审批。

（2）材料采购阶段：根据勘察设计阶段确定的管网参数，组织材料供应商进行材料采购，并进行严格的质量检验。

（3）施工准备阶段：组织施工队伍进行施工筹备工作，包括搭建临时场地、设备调试和人员培训等。

（4）施工阶段：按照施工图纸和设计要求，组织施工人员进行管道敷设、焊接、测试和保护等工作。

（5）竣工验收阶段：组织相关部门进行竣工验收，确保管网建设符合相关标准和要求。

2.工程资源管理设计工程资源管理设计包括人力资源、物质资源和财务资源的管理。

（1）人力资源管理：根据施工需要，合理配置施工人员的数量和工作岗位，确保施工队伍的完整和施工进度的控制。

（2）物质资源管理：合理编制材料清单，统一采购和管理材料，确保施工材料的供应和质量。

（3）财务资源管理：编制详细的财务预算，按照财务计划进行支出控制，确保项目的资金安全和合理利用。

3.安全管理设计安全管理设计是保证施工期间人员和设备安全的重要环节，包括安全教育培训、安全防护设施的配置和安全监测等措施。

（1）安全教育培训：组织施工人员进行安全教育培训，提高其安全意识和应急处理能力。

（2）安全防护设施配置：根据施工现场的特点，配置必要的安全防护设施，包括安全帽、安全绳、防护网等。

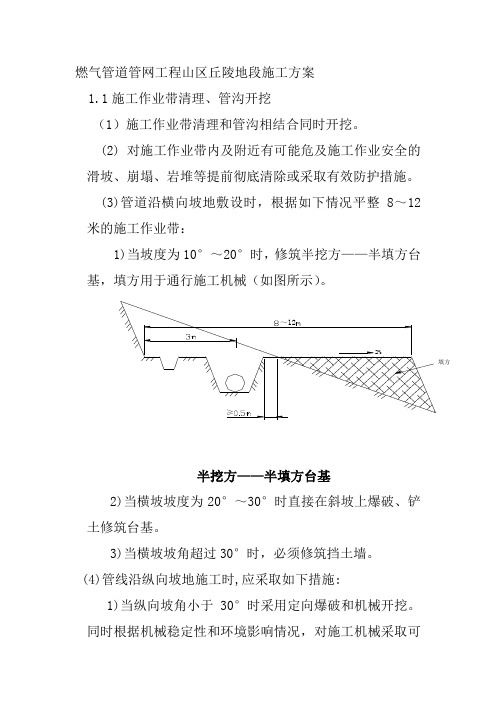

燃气管道管网工程山区丘陵地段施工方案1.1施工作业带清理、管沟开挖（1）施工作业带清理和管沟相结合同时开挖。

(2) 对施工作业带内及附近有可能危及施工作业安全的滑坡、崩塌、岩堆等提前彻底清除或采取有效防护措施。

(3)管道沿横向坡地敷设时，根据如下情况平整8～12米的施工作业带：半挖方——半填方台基2)当横坡坡度为20°～30°时直接在斜坡上爆破、铲土修筑台基。

3)当横坡坡角超过30°时，必须修筑挡土墙。

(4)管线沿纵向坡地施工时,应采取如下措施:1)当纵向坡角小于30°时采用定向爆破和机械开挖。

同时根据机械稳定性和环境影响情况，对施工机械采取可靠的拖拉措施。

2)当纵向坡角大于30°时，应采用人工修筑施工作业带，并每隔离60m修筑一个14m×14m的焊接设备停放台。

(5)管线铺设到既有横向又有纵向山坡时，要先筑台基，以消灭横坡或使横坡减小到3°～6°后再开挖。

(6)施工机械在纵坡上挖沟，必须要保持其稳定，不打滑，能正常操作。

根据施工机械的稳定性及最大工作坡度，现场的坡度的大小，土壤的类别、性质及状态，机械和土壤的接触状态，确定施工机械能否正常工作。

1.2运管和布管(1)根据现场实际情况确定预制为双连管或单管运输布管。

（2）坡度超过5°时，布管时应在管道下端设置支挡物。

（3）坡度大于15°时，应停止布管，待组装时从堆管平台处随用随取进行施工。

1.3管道组装（1）当纵向坡角小于20°时，钢管组装顺序为自上而下进行，当大于或等于20°时，可在坡顶将管组焊完再吊运或牵引就位。

坡地较长时，采用沟下组装，自下而上进行。

（2）当横向坡角大于18°时，采取沟下组装的方法。

（3）在纵向坡角大于15°或横向坡角大于10°的坡地进行组装时，应对管子和施工机具采取锚固或牵引等措施，以防止发生位移。

燃气管道管网工程施工技术方案及措施1、管道施工工艺流程图2、测量放线：首先会同建设、市政等单位共同核对有关地下管线及构筑物的资料、标高基准点。

然后应根据施工图纸提供的坐标和标高进行测量放线、打百米桩和控制桩。

根据临时控制点，对管道位置、阀门井位置、凝水井位置进行放样。

3、挖沟：管位周围无其它管线和障碍物的可以用小型挖机开挖为主，其它道路以人工开挖。

3.1沟槽如下图所示：单管沟a=管外径（m）+工作宽度（沟边组装0.3m，沟底组装0.6m）双管沟a=两管外径（m）+设计管距+工作宽度上口宽度b=a+2nh（n为边坡率）3.2沟土堆放应考虑管道安装方便，回填土利用。

3.3用挖机开挖时，应用人工配合整理边坡和沟底。

开挖过程中随时注意周围各种管线，对地下情况不明要及时同业主、监理及市政单位联系。

3.4沟槽有积水时，应挖积水井以便抽水泵抽水。

3.5沟底遇有废弃构筑物、硬石、木头、垃圾等时必须清理并铺一层厚度不小于0.15mm的砂土或素土，并整平压实到设计标高。

3.6人工开挖且无地下水时，槽底预留0.05-0.1m，用机械开挖或有地下水时，槽底预留不小于0.15m。

4、钢管焊接4.1管径φ57以上无缝钢管对接焊采用氩弧焊打底、电弧焊盖面，管径φ57及以下无缝钢管对接焊采用全氩弧焊，角焊缝采用电弧焊，焊丝为H08Mn2SiA、焊条为E4303型。

4.2管道的切割及坡口加工宜用机械方法，如用气割必须除去坡口表面的氧化皮，并进行打磨。

4.3管道开孔边缘与管道焊缝的间距不应小于100mm。

当无法避开时以开孔中心为圆心，1.5倍开孔直径为半径的圆中所包容的全部焊缝进行100%射线检测。

4.4管道焊接坡口型式为V型，氩弧焊，焊口组对间隙宜为2-4mm，坡口夹角65-75°。

4.5焊道组对前应先除锈、清理油污、杂物等，组对时内壁必须平齐，错边量不得超过管壁厚度的10%。

4.6焊接时应先点焊，点焊处如有裂纹、气孔、夹渣缺陷时应铲除后重焊，点焊合格后全面施焊。

**供气工程项目施工组织设计编制：审核：批准：编制单位：华润燃气**工程建设有限公司编制日期：年月日施工组织设计目录一、编制依据 (30)二、工程概况 (32)三、施工总体部署 (33)四、工程施工方案 (38)五、施工总进度计划 (59)六、各项资源需要量计划 (61)七、主要施工机械设备一览表 (65)八、HSE保障措施 (71)九、工期保障措施 (83)十、材料、设备的接、保、检、运措施 (86)十一、信息及文控管理措施和竣工资料编制计划 (93)十二、主要技术经济指标 (97)一、编制依据（一）招标文件和施工现场踏勘资料（二）施工技术标准及验收规范。

1）《城镇燃气输配工程施工及验收规范》（CJJ33-2005）2）《石油天然气金属管道焊接工艺评定》（SY/T0452-2012）3）《钢制管道焊接及验收》（SY/T 4103-2006）4）《油气输送管道穿越工程施工规范》（GB 50424-2015）5）《石油天然气钢质管道无损检测》（SY/T 4109-2013）6）《天然气输送管道干燥施工技术规范》（SY/T 4114-2008）7）《油气输送管道线路工程水工保护施工规范》（SY/T 4126-2013）（三）设计规范1) 《中华人民共和国特种设备安全法》（2013年主席令第4号）2）《特种设备安全技术监察条例》（国务院令第549号）3）《城镇燃气设计设计规范》（GB50028-2006）4）《城镇燃气管道穿跨越工程技术规程》（CJJ/T 250-2016）5）《油气输送管道穿越工程设计规范》（GB 50423-2013）6）《油气输送管道线路工程抗震技术规范》（GB 50470-2008）7）《埋地钢质管道聚乙烯防腐层》（GB/T 23257-2009）8）《埋地钢质管道阴极保护技术规范》（GB/T 21448-2008）9) 《管道干线标记设置技术规定》（SY/T6064-2011）10)《油气输送管道线路工程水工保护设计规范》（SY/T 6793-2010）(四)材料执行标准1）《石油天然气工业管线输送系统用钢管》（GB/T 9711－2011）2）《油气输送用钢制感应加热弯管》（SY/T 5257-2012）3)《顶进施工法用钢筋混凝土排水管》（JC/T640-2010)二、工程概况项目名称: **电厂供气工程项目项目地点:**建设单位: **华润燃气有限公司工期要求：*天工程概况和范围：本设计为**电厂天然气项目。

燃气管道管网工程过桥管道施工方案
1、本工程过河管道安装采用架空平管桥方式铺设，管材采用无缝钢管
2、钢管焊接依照《城镇燃气输送配工程施工及验收规范》CJJ33-2005、《城镇燃气室内工程施工及验收规范》CJJ94-200
3、J264-2003及《工业金属管道工程施工及验收规范》GB50235-97进行施工。

3、过桥管先预制，经外观检查合格，100%无损检测合格后，待支墩和支架施工后再安装过桥管。

管线架空采用整体组装安管方法，在桥一侧选择一块平整的场地进行管道组焊，将管道组焊在一起完成符合要求后，再用1-2台吊车进行吊装安装，下管后再进行两端接头工作。

4、管道用吊车吊装，用尼龙绳，如用钢丝绳吊具时、与管道接触处要包橡皮（或布）。

5、过桥管道应有明确的燃气管道标识，标明燃气公司名称、联系电话。

燃气管网新建及改造工程施工组织设计方案第一节编制说明一、编制依据（一）本工程招标文件；（二）国家现行施工规范和标准及省、市现行有关法律、法规等文件，按最新版本实施；（三）某省燃气规划研究院有限责任公司提供的道路管线综合图、纵断图；（四）本工程主要采用的技术规范、规程《城镇燃气设计规范》（GB50028-最新）；《城镇燃气输配工程施工及验收规范》（CJJ33-最新）；《现场设备、工业管道焊接工程施工规范》（GB50236-最新）；《工业金属管道工程施工规范》（GB50235-最新）；《现场设备、工业管道焊接工程施工质量验收规范》（GB50683-最新）；《工业金属管道工程施工质量及验收规范》（GB50184-最新）；二、编制原则一按照“全面规划、突出重点、均衡施工、适当提前”的原则，科学组织、合理安排施工工期和进度。

二按照“优质、快速、安全、高效”的原则，提高机械配备率、充分发挥现代化机械的效率，为各项目标的实现奠定物质基础。

三按照“以人为本、遵纪守信”的原则，调遣高素质专业型技术人才和有类似施工经验的精干队伍参加本工程的建设。

四按照质量管理标准，建立质量保证体系，使施工的全过程处于受控状态，实现创优目标。

五遵循《招标文件》的原则。

严格按招标文件的工期、质量、安全目标等要求，以使各项要求得到有效保障。

六遵循施工技术规范和验收标准的原则。

严格按施工技术规范要求优化施工方案，认真执行工程质量检验及验收标准。

七遵循实事求是的原则。

根据本工程特点，从实际出发、科学组织、均衡施工，达到快速、有序、优质、高效。

八）遵循“安全第一、防范结合”的原则。

严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。

第二节工程总说明一、工程概况本工程为某天然气有限公司最新年第二批市政道路燃气管网新建及改造工程施工第一标段。
