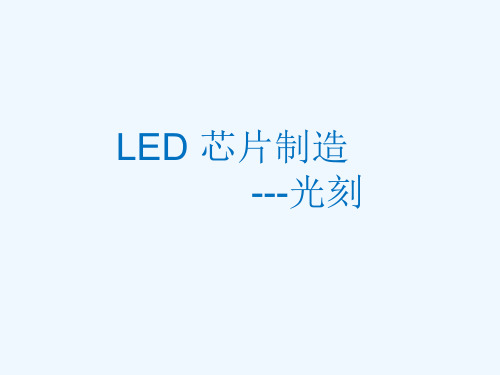

LED芯片制造之光刻简介

半导体光刻工艺介绍
半导体光刻工艺是半导体制造中最为重要的工序之一。

主要作用是将图形信息从掩模版（也称掩膜版）上保真传输、转印到半导体材料衬底上。

以下是光刻工艺的主要步骤：
硅片清洗烘干：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～250℃,1～2分钟，氮气保护）。

涂底：气相成底膜的热板涂底。

旋转涂胶：静态涂胶（Static）。

软烘：真空热板，85～120℃,30～60秒。

对准并曝光：光刻机通常采用步进式 (Stepper)或扫描式 (Scanner)等，通过近紫外光 (Near Ultra-Violet，NUV)、中紫外光 (Mid UV，MUV)、深紫外光(Deep UV，DUV)、真空紫外光 (Vacuum UV，VUV)、极短紫外光 (Extreme UV，EUV)、X-光 (X-Ray)等光源对光刻胶进行曝光，使得晶圆内产生电路图案。

后烘：PEB，Post Exposure Baking。

显影：Development。

硬烘：Hard Baking。

光刻工艺的基本原理是利用涂敷在衬底表面的光刻胶的光化学反应作用，记录掩模版上的器件图形，从而实现将集成器件图形从设计转印到衬底的目的。

光刻的概念
光刻是一种用于精密制造微电子芯片的关键工艺。

它是将光源通过掩膜形成的图案，映射在光刻胶层上的过程。

光刻是半导体工艺中最重要的步骤之一，常用于制造芯片、平板显示器和其他微加工领域。

光刻的过程主要包括光源、掩膜、光刻机和光刻胶四个部分。

首先，光源产生高能紫外光，并通过光学系统聚焦到掩膜上。

掩膜是一张玻璃板上刻有芯片设计图案的薄膜，它将设计图案投影到光刻胶层上。

当紫外光通过掩膜时，它会被掩膜上的图案部分阻挡，只有透过空白区域的光能够通过。

这样，光刻胶层上的光敏物质会发生化学反应，使得光刻胶在暴露部分变得溶解性，而未暴露的部分保持不变。

下一步是将光刻胶进行显影，即将光刻胶层中溶解的部分去除，只保留需要的图案。

然后，在光刻胶层的图案上进行材料的蚀刻或沉积，从而形成芯片所需的结构。

最后，去除剩余的光刻胶，留下清晰的图案，完成光刻。

光刻技术的精度和分辨率决定了芯片的制造质量。

目前，随着微电子技术的不断发展，光刻技术也得到了不断的改进。

例如，通过使用更高分辨率的掩膜和更强的光源，可以实现更小的芯片特征尺寸，提高芯片的集成度和性能。

总而言之，光刻是微电子制造中至关重要的工艺，它通过将光源的图案映射到光刻胶层上，实现微芯片的精确加工。

它在信息技术、通信、医疗设备等领域都发挥着重要的作用，并为我们带来了丰富的科技创新与发展。

半导体制造工艺第章光刻光刻是半导体制造工艺中的一个重要步骤。

在半导体芯片制造的过程中，需要将芯片图形化，将设计图案复制到硅片的表面上。

这个步骤就需要光刻技术。

光刻的定义和原理光刻是利用光学系统在硅片表面上生成不同图案的一项技术。

简单来说，就是将持有芯片光掩模的基片放在硅片表面上，并利用紫外线等光源使光掩模的芯片图形投影到硅片表面上，从而完成芯片的形状和结构。

光刻机的主要部分是光源、光学系统，以及涂层沉积和烘烤系统。

硅片表面被涂上光刻胶，并使用紫外线等光源使光刻胶暴露在某些角度上，使辐射透过掩模辐射到涂在硅片表面上的光刻胶。

被照射的部分得到曝光后，经过一定的处理，剩下的部分形成所需的芯片结构。

光刻胶会在这个过程中起到纹路转移的作用，是传统光防蚀工艺及化学机械平整（CMP）处理工艺的重要保护层。

光刻机的类型目前光刻机主要分为：接触式光刻机（Contact）、非接触式光刻机（Non-contact）以及半接触光刻机（Semi-contact）。

根据不同的光掩模和涂层材料，选择不同类型的光刻机可以实现不同的功能需求。

•接触式光刻机接触式光刻机是光刻机的最早类型，利用距离近到可以接触到硅片表面的光掩模，将所需芯片结构投影到硅片表面。

这种方式比较慢，且容易产生挂膜现象，造成芯片质量下降。

但是设计和制造成本相对较低，因此在一些低端应用场景中还在使用。

•非接触式光刻机非接触式光刻机则是直接将掩模和硅片分开一定的距离，利用掩模上的光结构将所需图案投影到硅片表面。

这种光刻机的缺点就是昂贵和对粘附的材料要求更高。

因此，非接触式光刻机主要应用于高端芯片制造行业。

•半接触光刻机半接触光刻机则是将掩模和硅片之间留出一定的距离，既能够保证光防蚀层的不变性，又能够在一些场景下提升芯片制造的速度。

光刻胶的选择与性能光刻胶的选择与性能直接关系到芯片的最终质量。

不同的光刻胶材料对于不同的工艺流程具有不同的优势和劣势。

•碳链长度不同的光刻胶中含有的碳链长度不同，碳链长度决定了光刻胶对于制造工艺中反后效应的抑制效果。

led工艺流程LED工艺流程。

LED（Light Emitting Diode）是一种半导体器件，具有发光、耐震动、寿命长等特点，因此在照明、显示、通信等领域得到广泛应用。

LED的制造过程包括晶片制备、封装、测试等环节，下面将对LED工艺流程进行详细介绍。

首先是LED的晶片制备。

晶片制备是LED制造的关键环节，主要包括外延生长、光刻、蚀刻、扩散、金属化等工艺步骤。

外延生长是在衬底上生长n型外延层、发光层和p型外延层，形成LED的发光结构。

光刻工艺是利用光刻胶和掩膜，将图形转移到外延片表面，用于形成LED的电极和结构。

蚀刻工艺是利用化学腐蚀或物理腐蚀，去除不需要的材料，形成LED的结构和电极。

扩散工艺是通过高温处理，使掺杂物扩散到外延片内部，改变材料的导电性能。

金属化工艺是在外延片表面沉积金属膜，形成LED的电极。

其次是LED的封装。

封装是将LED晶片、金线、支架、胶水等材料封装在一起，形成LED灯珠或LED封装件。

封装工艺包括固晶、金线焊接、树脂封装、测试等步骤。

固晶是将LED晶片粘合在支架上，以提高LED的散热性能。

金线焊接是将LED晶片与支架之间用金线连接，形成LED的电路。

树脂封装是将LED晶片、金线等材料封装在透明的树脂中，保护LED并散发光线。

测试是对封装后的LED进行电参数测试和光参数测试，以筛选出合格品。

最后是LED的测试和分选。

测试和分选是对封装后的LED进行电参数测试和光参数测试，以保证LED的质量和性能。

电参数测试包括正向电压、反向电流、漏电流等测试项目，以判断LED的电性能。

光参数测试包括光通量、光强度、色温、色坐标等测试项目，以判断LED的光性能。

测试合格的LED将进行分选，按照光通量、色温等参数进行分档，以满足不同应用领域的需求。

综上所述，LED的制造过程包括晶片制备、封装、测试和分选等环节，每个环节都是关键的工艺步骤，需要严格控制和管理。

随着LED技术的不断发展，LED工艺流程也在不断完善，以满足市场对LED产品质量和性能的需求。

光刻基本知识介绍(Optical Lithography)随着科技的进步，微电子工业的制造技术一日千里，其中微影技术扮演着最重要的角色之一。

只要关于图形上的定义（patterning），皆需要使用微影技术，本文将对一般最常使用的光学微影技术（Optical Lithography）作一简单的介绍。

所谓的光微影术，简单的说就是希望将设计好的线路图形，完整且精确地复制到晶圆上。

如图一所示，半导体厂首先需将设计好的图形制作成光罩（photo mask），应用光学成像的原理，将图形投影至晶圆上。

由光源发出的光，只有经过光罩透明区域的部分可以继续通过透镜，而呈像在晶圆表面。

晶圆表面事先需经清洁处理，再涂抹上类似底片功能的感光化学物质，称为光阻剂(photo resist）。

通过光罩及透镜的光线会与光阻剂产生反应，通常我们称此步骤为曝光。

图一：为标准光微影制程，曝光源通过光罩、透镜，最后将光罩图形成像于晶圆上。

(取自Ref. 1)曝光后的晶圆需再经显影( development ) 步骤，以化学方式处理晶圆上曝光与未曝光的光阻剂，即可将光罩上的图形完整地转移到芯片上，然后接续其它的制程。

因此在光微影技术中，光罩、光阻剂、光阻涂布显影设备、对准曝光系统等，皆是在不同的制程中，可以视需要选择使用不同的光阻剂，以移除或保留选定的图形，类似雕刻中的阴刻或阳刻技巧。

如图二所示，右边使用的是正光阻，经光罩阻挡而未曝光的部份可以保护底下的晶圆，曝光的部份最后则经蚀刻移除；图左使用的是负光阻，移除的是曝光的部份。

图二：选择使用不同的光阻剂的制程；右下图使用的是正光阻，左下图使用的是负光阻。

(取自Ref. 2)一般来说，IC的密度越高，操作速度越快、平均成本也越低，因此半导体厂商无不绞尽脑汁要将半导体的线宽缩小，以便在晶圆上塞入更多晶体管。

然而，光微影术所能制作的最小线宽与光源的波长成正比(稍后解释) ，因此要得到更小的线宽，半导体制程不得不改采波长更短的光源。

半导体制造工艺光刻上简介半导体制造工艺中，光刻技术是非常关键的一步。

它涉及到图案转移、加工精度、提高生产效率等方面。

在这篇文章中，我们将介绍半导体制造工艺中的光刻技术，并探讨其在半导体制造工艺中的应用。

光刻技术的基础原理光刻技术实际上是一种拓印技术。

在半导体制造过程中，这种技术通常用于创建微电子元件中的图案。

首先，需要将待制作的图形准确地投影在光学硅片上，再通过曝光、显影、清洗等步骤制作出所需的图案。

在光刻技术中，最常用的光源是紫外线（UV）光源。

紫外线光源的波长通常在350-400纳米之间，但最近的光刻技术已经开始使用更短的波长，以达到更高的图形分辨率。

光刻技术的应用在半导体制造工艺中，光刻技术几乎用于每个步骤。

下面是一些常见的应用：制作掩模光刻技术常用于制作掩模，掩模是一种用于遮盖半导体表面某些区域的东西。

通过使用掩模，可以确定每个区域的加工方法。

制作掩模的过程通常是先在玻璃或石英基板上涂上光阻，然后将光阻暴露在光源下。

暴露后，光阻会硬化，制成掩模。

图案转移一旦掩模准备好了，就可以开始进行图案转移了。

图案转移过程分为两步，首先是将掩模的图案暴露在硅片上。

接着是将图案转移到硅片上。

显影在暴露后，光刻胶会变硬。

接着，将硅片放到显影剂中，显影剂可以将光刻胶除去。

最终，只有暴露在紫外线下的区域还剩下光刻胶。

后期加工在完成图案转移和显影之后，还需要进行清洗、电镀等后续处理。

这些步骤可以保证半导体元件的性能稳定性和可靠性。

这也就是半导体制造中使用光刻技术的重要性。

光刻技术是半导体制造工艺中不可或缺的一步。

在半导体制造中，它可以帮助我们创建极小的电子元件。

从制作掩模到显影和后期处理，光刻技术涉及到多个方面。

通过更高分辨率的光刻技术，可以为半导体工业带来更多的好处。

光刻工艺简介概述光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning )光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
