电机与电力拖动基础

一、设计题目：提升机主电路的设计：图1—提升机电力拖动系统原理图图2—提升机电力拖动系统速度图1.加速阶段t1:以最大加速度加速，速度由0增加到v1，当v=v1时，电机工作在固有特性上。

2.等速阶段t2:以v1速度匀速运行。

3.调速阶段t3:以v2速度匀速运行，v2 =0.7v1。

4.减速阶段t4:以最大减加速度减速，速度由v2减小0。

二、课程设计的目的将损坏拖动系统的传动机构。

图3他励直流电动机直接启动接线图2）降低电源电压启动:将励磁绕组接通电源，并将励磁电流调到额定值，然后从低向高调节电枢回路电压的启动方法称为降低电源电压启动；要限制启动电流，首先考虑的是降低电动机输入电压，在直流电动机启动瞬问，给电动机加上较低的电压，以后随着电动机转速的升高，逐步增加直流电压的数值，直到电动机启动完毕，加在电动机上的电压即是电动机的额定电压特点：缩短启动时间，启动过程中能量损耗小，启动平稳，便于实现自动化。

需要一套可调的直流电源启动设备，增加初投资。

用减压启动的方法启动并励电动机时必须注意：启动时必须加上额定的励磁电压，使磁通一开始就有额定值，否则电动机的启动电流虽然比较大，但启动转矩较小，电动机仍无法启动。

图4降低电源电压启动接线图3）电枢回路串电阻启动：电枢回路中串接启动电阻以限制启动电流的启动方法称为电枢回路串电阻启动。

电枢回路串电阻启动即启动时在电枢回路串入电阻，以减小启动电流I,电动机启动后，再逐渐切除电阻，s以保证足够的启动转矩。

在分级启动过程中，若忽略电枢回路电感，并合理的选择每次切除的电阻值就能做到每切除一段启动电阻，电枢电流就瞬间增大到最大启动电流1I 。

此后，随着转速上升，电枢电流逐渐下降。

每当电枢电流下降到某以数值2I 时就切除一段电阻，电枢电流就又突增到最大电流1I 。

这样，在启动过程就可以把电枢电流限制在1I 和2I 之间。

2I 称为切换电流。

启动电阻分段数目越少，启动过程中电流变化范围大，转矩脉动大，加速不均匀，而且平均启动转矩小，启动时间长。

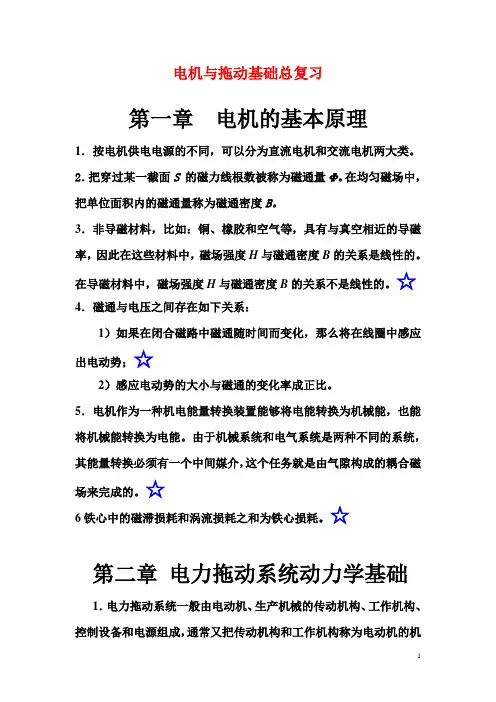

电机与拖动基础总复习第一章电机的基本原理1．按电机供电电源的不同，可以分为直流电机和交流电机两大类。

2．把穿过某一截面S 的磁力线根数被称为磁通量 。

在均匀磁场中，把单位面积内的磁通量称为磁通密度B。

3．非导磁材料，比如：铜、橡胶和空气等，具有与真空相近的导磁率，因此在这些材料中，磁场强度H与磁通密度B的关系是线性的。

在导磁材料中，磁场强度H与磁通密度B的关系不是线性的。

☆4．磁通与电压之间存在如下关系：1）如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势；☆2）感应电动势的大小与磁通的变化率成正比。

5．电机作为一种机电能量转换装置能够将电能转换为机械能，也能将机械能转换为电能。

由于机械系统和电气系统是两种不同的系统，其能量转换必须有一个中间媒介，这个任务就是由气隙构成的耦合磁场来完成的。

☆6铁心中的磁滞损耗和涡流损耗之和为铁心损耗。

☆第二章电力拖动系统动力学基础1．电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。

☆2由电动机的电磁转矩T e 与生产机械的负载转矩T L 的关系： 1）当T e = T L 时， d n /d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态； 2）若T e ＞T L 时， d n /d t ＞0，系统处于加速状态； 3）若T e ＜T L 时， d n /d t ＜0，系统处于减速状态。

也就是一旦 d n /d t ≠ 0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。

☆3．生产机械的负载转矩特性：☆4．拖动系统稳定运行的充分必要条件: T e =T L 且5 电动机工作在电动状态飞轮矩的折算☆第三章 直流电机原理1．直流电动机主要由定子、转子、电刷装置、端盖、轴承、通风冷却系统等部件组成。

定子由机座、主磁极、换向极、电刷装置等组dndT dn dT L e <cL LL c LL ηωηj T T T '='=成。

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N PN P （N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N P 是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。

直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。

电机及电力拖动基础介绍如下：
电机是将电能转换为机械能的一种设备。

常见的电机包括直流电机、交流电机和步进电机等。

电力拖动则是利用电机驱动各种机械设备，如电梯、电动汽车、风力发电机等。

在电机方面，需要了解电机的原理、结构、分类、性能参数等方面的知识。

例如，了解电机的工作原理可以帮助理解电机的转速、电流、功率等性能参数的计算方法；了解电机的结构可以帮助理解电机的故障原因和维修方法等。

在电力拖动方面，需要了解电机的选型、驱动控制、传动装置等方面的知识。

例如，了解电机的选型可以帮助选择合适的电机驱动设备，了解电机的驱动控制可以帮助实现电机的启停、调速等功能，了解传动装置可以帮助实现电机与被驱动设备之间的传动。

总之，电机及电力拖动基础知识包括电机原理、结构、分类、性能参数、选型、驱动控制、传动装置等方面的知识。

电机及拖动基础知识要点复习电机复提纲第一章：概念：主磁通、漏磁通、磁滞损耗、涡流损耗。

磁路的基本定律：安培环路定律：XXX。

磁路的欧姆定律：作用在磁路上的磁动势F等于磁路内的磁通量Φ乘以磁阻Rm。

磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR。

磁路的基尔霍夫定律：1）磁路的基尔霍夫电流定律：穿出或进入任何一闭合面的总磁通恒等于零。

2）磁路的基尔霍夫电压定律：沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节常用铁磁材料及其特性铁磁材料：1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

铁心损耗：1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、换向：尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、直流电机的应用：作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构：定子的主要作用是产生磁场，转子又称为“电枢”，作用是产生电磁转矩和感应电动势。

要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）。

四、直流电机的铭牌数据：直流电机的额定值有：1、额定功率PN(kW)；2、额定电压UN(V)；3、额定电流IN(A)；4、额定转速nN(r/min)；5、额定励磁电压UfN(V)。

五、直流电机电枢绕组的基本形式：直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

电机与拖动基础(少学时）邱阿瑞主编课程讲义绪论0.1电机与拖动的基本概念0.1.1几个相关概念电机：是以电磁感应和电磁力定律为基本工作原理进行电能的传递或机电能量转换的机械。

拖动：原动机带动生产机械运动叫做拖动。

电力拖动：由电动机来拖动生产机械运行的系统，称为电力拖动。

0.1.2 电机在国民经济中的作用：1. 电能的生产、传输和分配中的主要设备2. 各种生产机械和装备的动力设备3. 自动控制系统中的重要元件绪论0.1.3 电机的分类（P1第一、第五段）发电机电动机变压器控制电机就能量转换的功能来看静止电机（变压器）旋转电机按学科的不同直流电机交流电机根据应用场合的要求和电源的不同电机的分类0.1.4 电力拖动系统构成框图电力拖动装置可分为电动机、工作机构、控制设备及电源等四个组成部分。

绪论❖0.2本课程的性质和内容电机学+电力拖动基础=本课程❖0.3本课程内容的学时安排（P3）第1章电力拖动系统动力学❖1.1 电力拖动系统的运动方程式记忆相关方程，会根据方程判断系统的运动状态❖1.2 负载转矩和飞轮矩的折算旋转、平移、升降运动的折算❖1.3负载转矩特性恒转矩、恒功率、通风机与泵类三类负载特性1.1 电力拖动系统的运动方程式❖在许多情况下，电动机与工作机构并不同轴，而在二者之间有传动机构，它把电动机的运动经过中间变速或变换运动方式后再传给生产机械的工作机构，一般来说，比较经典的电力拖动系统有以下几种运动形式：❖①单轴旋转拖动系统❖②多轴旋转拖动系统❖③多轴旋转加平移运动的拖动系统❖④多轴旋转加升降运动的拖动系统1.1.1 单轴旋转拖动系统正方向的规定❖左侧图中，电磁转矩T(N.m)和转速n （r/min ）的正方向相同。

❖负载转矩的正方向与转速n 的正方向相反❖这样的关系，是可以用公式描述的。

L T M +-UTnT L 电动机负载★1.1.2 运动方程式式中m 与G ——旋转部分的质量（kg ）与重量（N ）ρ与D ——惯性半径与直径（m ）对于直线运动tv m F F z d d =-★对于旋转运动tJ T T L d d Ω=-转动惯量g GD m J 422==ρ单位为2m kg ⋅602n πΩ=t n GD T T L d d 3752=-2m N ⋅2GD 式中称为飞轮惯量（），gJGD 42=对运动方程式的分析（难点）❖运动方程式中转矩的正负号分析应用运动方程式，通常以电动机轴为研究对象运动方程式写成下列一般形式对公式中T 与TL 前带有的正负符号，作如下规定：预先规定某一旋转方向为正方向，则：(1)转矩T 方向如果与所规定的旋转正方向相同，T 前取正号，相反时取负号；(2)阻转矩TL 方向如果与所规定的旋转正方向相同时TL 前取负号，相反时取正号；(3).加速转矩（GD2/375）(dn/dt)的大小及正负符号由转矩T 及阻转矩TL 的代数和来决定t J T T L d d )(Ω=±-±t n GD T T L d d 375)(2=±-±1、当LT T =0d d =tn 电动机静止或等速旋转，电力拖动系统处于稳定运转状态下。
