阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

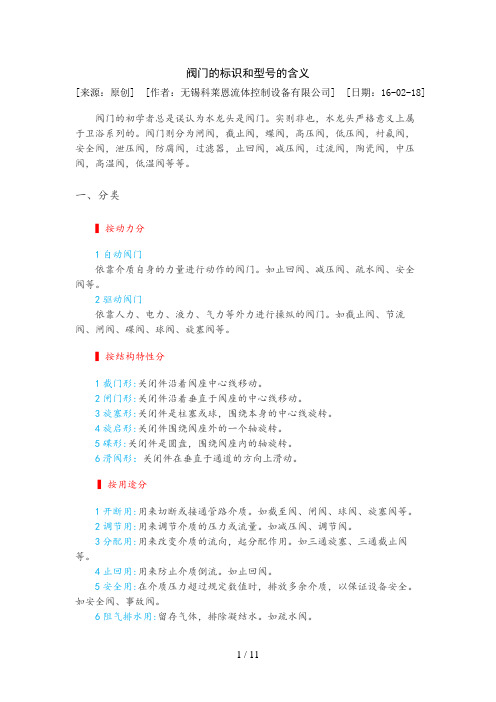

阀门的标识和型号的含义[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18]阀门的初学者总是误认为水龙头是阀门。
实则非也，水龙头严格意义上属于卫浴系列的。
阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。
一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。
如止回阀、减压阀、疏水阀、安全阀等。
2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。
如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。
▍按结构特性分1截门形:关闭件沿着阀座中心线移动。
2闸门形:关闭件沿着垂直于阀座的中心线移动。
3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。
4旋启形:关闭件围绕阀座外的一个轴旋转。
5碟形:关闭件是圆盘，围绕阀座内的轴旋转。
6滑阀形：关闭件在垂直于通道的方向上滑动。
▍按用途分1开断用:用来切断或接通管路介质。
如截至阀、闸阀、球阀、旋塞阀等。
2调节用:用来调节介质的压力或流量。
如减压阀、调节阀。
3分配用:用来改变介质的流向，起分配作用。
如三通旋塞、三通截止阀等。
4止回用:用来防止介质倒流。
如止回阀。
5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。
如安全阀、事故阀。
6阻气排水用:留存气体，排除凝结水。
如疏水阀。
▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2电动阀门:借助电力来操纵的阀门。
3气动阀门:借助压缩空气来操纵的阀门。
4液动阀门:借助水、油等液体，传递外力来操纵的阀门。
▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。
2低压阀:公称压力小于16公斤/厘米2的阀门。
3中压阀:公称压力25－64公斤/厘米2的阀门。
4高压阀:公称压力100－800公斤/厘米2的阀门。
5超高压:公称压力达到或大于1000公斤/厘米2的阀门。
阀门的标识和型号的含义[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18]阀门的初学者总是误认为水龙头是阀门。
实则非也，水龙头严格意义上属于卫浴系列的。
阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。
一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。
如止回阀、减压阀、疏水阀、安全阀等。
2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。
如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。
▍按结构特性分1截门形:关闭件沿着阀座中心线移动。
2闸门形:关闭件沿着垂直于阀座的中心线移动。
3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。
4旋启形:关闭件围绕阀座外的一个轴旋转。
5碟形:关闭件是圆盘，围绕阀座内的轴旋转。
6滑阀形：关闭件在垂直于通道的方向上滑动。
▍按用途分1开断用:用来切断或接通管路介质。
如截至阀、闸阀、球阀、旋塞阀等。
2调节用:用来调节介质的压力或流量。
如减压阀、调节阀。
3分配用:用来改变介质的流向，起分配作用。
如三通旋塞、三通截止阀等。
4止回用:用来防止介质倒流。
如止回阀。
5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。
如安全阀、事故阀。
6阻气排水用:留存气体，排除凝结水。
如疏水阀。
▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2电动阀门:借助电力来操纵的阀门。
3气动阀门:借助压缩空气来操纵的阀门。
4液动阀门:借助水、油等液体，传递外力来操纵的阀门。
▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。
2低压阀:公称压力小于16公斤/厘米2的阀门。
3中压阀:公称压力25－64公斤/厘米2的阀门。
4高压阀:公称压力100－800公斤/厘米2的阀门。
5超高压:公称压力达到或大于1000公斤/厘米2的阀门。
轻轻松松读懂阀门全型号1表示阀门的类型代号各代号代表的阀门类型：Z：闸阀J：截止阀L：节流阀H：止回阀和底阀Q：球阀X：旋塞阀D：蝶阀A：安全阀S：蒸汽疏水阀Y：减压阀G：隔膜阀2表示阀门的传动方式各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：1：内螺纹2：外螺纹4：法兰式6：焊接式7：对夹式8：卡箍9：卡套4表示阀门结构形式各代号代表阀门的结构形式：闸阀：0：楔式弹性闸板1：楔式单闸板2：楔式双闸板3：平行式单闸板4：平行式双闸板截止阀：1：直通式4：角式5：直流式止回阀：1：直通式2：升降立式3：旋启单瓣式6：旋启单瓣式球阀：1：浮球直通式7：固定直通式5表示阀门密封面材质各代号代表阀门的密封面材质：H：合金钢Y：硬质合金F：氟塑料T：铜合金P：渗硼钢X：橡胶N：尼龙塑料B：锡基轴承合金（巴氏合金）Q：衬铅J：衬胶C、P：陶瓷、渗硼钢W：本体材质( 碳化钨硬质合金 )6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
如：16则代表1.6MPa7表示阀体的材料代号各代号代表阀体的材料：T：铜及铜合金C：碳素钢P：18-8系不绣钢H：Cr13系不锈钢Q：球墨铸铁Z：灰铸铁K：可断铸铁L：铝合金*PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：4：法兰式6：焊接式4表示阀门结构形式各代号代表阀门的结构形式：1：直通式5：直流式7：管线直通式（通径）5表示阀门密封面材质各代号代表阀门的密封面材质：W：不锈钢适应介质水、蒸汽、污水、纸浆M：合金适应介质溶液及浆液6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。
阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。
各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。
截止阀(J)：1表示电磁或液动。
节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。
球阀(Q)：3表示蜗轮阀，4表示法兰。
蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。
隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。
安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。
减压阀(Y)：XXX表示。
疏水阀(S)：XXX表示。
阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。
阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。
阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。
阀门标志及其表示方法一、阀门标志的重要性。
咱得知道阀门标志可重要啦。
就好比每个人都有自己独特的名字一样，阀门的标志就是它在工业世界或者各种使用场景里的“名字”呢。
有了这个标志，不管是安装的时候，还是后期维修、检查的时候，都能特别快地识别出这个阀门的各种关键信息。
比如说它是什么类型的阀门呀，它的规格大概是怎样的呀，这就像是你看到一个人的脸，同时又知道他的名字和一些基本信息一样方便。
要是没有这个标志，在一堆阀门里找一个特定的阀门，那可就跟大海捞针似的，太麻烦啦。
二、常见的阀门标志类型。
1. 类型标志。
- 闸阀一般会有自己独特的标志，闸阀就像是一个大闸门，控制着流体的通断。
它的标志可能会是一些特定的图形或者字母组合。
比如说，可能会有个像闸板一样的简单图形，再加上表示闸阀的字母“Z”，这个“Z”就像是闸阀的小代号，简单又好记。
- 球阀也有自己的标志哦。
球阀嘛，想象一下一个球在中间控制着流体的流动。
它的标志可能是个圆形的球的图案，再配上字母“Q”。
这个“Q”就像是球阀的专属小标签，看到这个标志，就大概能猜到这是个球阀啦。
- 蝶阀的标志也很有趣呢。
蝶阀就像一只小蝴蝶一样，中间的蝶板就像蝴蝶的翅膀。
它的标志可能会有个像蝴蝶翅膀形状的图案，再加上字母“D”。
这样，一看到这个标志，就知道是蝶阀啦。
2. 规格标志。
- 阀门的规格标志可不能小看。
它可能会显示阀门的公称直径呢。
比如说，DN50就表示这个阀门的公称直径是50毫米。
这个数字就像是阀门的身材尺码一样，告诉你它的大小。
如果在安装管道的时候，不知道阀门的规格，那就可能会导致管道和阀门连接不上，就像给一个大人穿小孩子的衣服一样，不合适嘛。
- 还有压力等级的标志。
像PN16就表示这个阀门的公称压力是16公斤。
这个压力等级就像阀门能承受的力量限度一样。
如果压力太大超过了这个限度，阀门可能就会出问题，就像人承受的压力太大也会生病一样。
3. 材质标志。
- 阀门的材质不同，标志也不一样。
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
