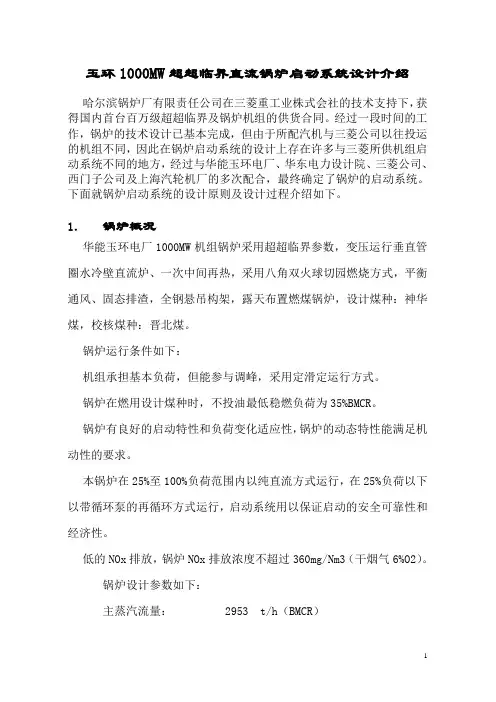

玉环1000MW超超临界直流锅炉启动系统设计介绍哈尔滨锅炉厂有限责任公司在三菱重工业株式会社的技术支持下，获得国内首台百万级超超临界及锅炉机组的供货合同。
经过一段时间的工作，锅炉的技术设计已基本完成，但由于所配汽机与三菱公司以往投运的机组不同，因此在锅炉启动系统的设计上存在许多与三菱所供机组启动系统不同的地方，经过与华能玉环电厂、华东电力设计院、三菱公司、西门子公司及上海汽轮机厂的多次配合，最终确定了锅炉的启动系统。
下面就锅炉启动系统的设计原则及设计过程介绍如下。
1．锅炉概况华能玉环电厂1000MW机组锅炉采用超超临界参数，变压运行垂直管圈水冷壁直流炉、一次中间再热，采用八角双火球切园燃烧方式，平衡通风、固态排渣，全钢悬吊构架，露天布置燃煤锅炉，设计煤种：神华煤，校核煤种：晋北煤。
锅炉运行条件如下：机组承担基本负荷，但能参与调峰，采用定滑定运行方式。
锅炉在燃用设计煤种时，不投油最低稳燃负荷为35%BMCR。
锅炉有良好的启动特性和负荷变化适应性，锅炉的动态特性能满足机动性的要求。
本锅炉在25%至100%负荷范围内以纯直流方式运行，在25%负荷以下以带循环泵的再循环方式运行，启动系统用以保证启动的安全可靠性和经济性。
低的NOx排放，锅炉NOx排放浓度不超过360mg/Nm3（干烟气6%O2）。
锅炉设计参数如下：主蒸汽流量：2953 t/h（BMCR）2742 t/h（BRL）再热汽流量：2457 t/h（BMCR）2279 t/h（BRL）蒸汽压力过热器出口：27.56 MPa.g（BMCR）再热器入口： 6.0 MPa.g（BMCR）再热器出口： 5.8 MPa.g（BMCR）蒸汽温度过热器出口：605 ℃（BMCR）再热器入口：359 ℃（BMCR）再热器出口：603 ℃（BMCR）给水温度298 ℃（BMCR）2．三菱公司供货的同类机组启动系统的介绍启动系统功能如下：对于超临界直流锅炉来讲，在锅炉启动及本生负荷以下运行时，从水冷壁中出来的工质是单相的水或汽水混合物，因此为保证锅炉在启动及本生负荷以下的负荷运行时，能将汽水混合物分离并保证过热器中不进水，同时由于直流锅炉没有水容积较大的汽包，因此当锅炉启动发生汽水膨胀时，要将短期内发生汽水膨胀时排出的多余的水疏掉，必须设置启动系统满足直流锅炉的特殊要求。
超（超）临界锅炉的特点一、引言随着我国火力发电事业的快速发展和节能、环保要求的日趋严格，提高燃煤机组的容量与蒸汽参数，进一步降低煤耗是大势所趋。
在这个基础上，节约一次能源，加强环境保护，减少有害气体的排放，已越来越受到国内外的高度重视。
超超临界机组因其煤耗低，节约能源，我国已经把大幅度提高发电效率、加速发展洁净煤技术的超超临界机组作为我国可持续发展、节约能源、保护环境的重要措施。
尽管在同等蒸汽参数情况下，联合循环的效率比蒸汽循环的效率高10%左右，但是，由于PF-BC和IGCC尚处于试验或示范阶段，在技术上还存在许多不完善之处，而超临界技术已十分成熟，超超临界机组也已批量投运，且积累了良好的运行经验，国外已有一套完整而成熟的设计、制造技术。
因此，技术成熟的大容量超临界和超超临界机组将是我国清洁煤发电技术的主要发展方向，也是解决电力短缺、能源利用率低和环境污染严重等问题的最现实和最有效的途径。
超超临界压力锅炉的关键技术是多方面的，在材料的选择、水冷壁系统及其水动力安全性、受热面布置、再热系统汽温的调控等多方面均存在设计和制造上的高难技术。
二、超（超）临界锅炉的特点超临界机组区别与普通机组主要有以下特点：1、蒸汽参数的选择机组的蒸汽参数是决定机组热经济性的重要因素。
一般压力为16.6～31.0MPa、温度在535~600℃的范围内，压力每提高1MPa，机组的热效率上升0.18％~0.29％：新蒸汽温度或再热蒸汽温度每提高10℃，机组的热效率就提高0.25％~0.3％；因此提高蒸汽参数是提高机组热效率的重要途径。
目前超超临界与超临界的划分界限尚无国际统一的标准，下表列举了一些发达国家的典型机组的参数[1]。
现在常规的超临界机组采用的蒸汽参数为24.1MPa、538℃/566℃。
一般认为蒸汽压力大于25MPa，蒸汽温度高于580℃称为超超临界。
研究分析[2]指出对600/600℃这一温度等级，当主汽压力自25MPa升高到28MPa，锅炉岛和汽机岛的钢耗量将分别增加3.5％和2%。
超超临界1000MW机组锅炉的基本特点1华能玉环电厂华能玉环电厂的锅炉与我厂一样，由哈尔滨锅炉厂有限责任公司在日本三菱重工业株式会社（Mitsuibishi Heavy Industries Co. Ltd）技术支持下制造的超超临界变压运行直流锅炉，采用П型布置、单炉膛、低NO X PM主燃烧器和MACT燃烧技术、反向双切圆燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。
锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构，燃用神府东胜煤、晋北煤。
锅炉主要参数见表1－3：表1－3 华能玉环电厂锅炉主要参数锅炉不投油最低稳燃负荷为35%BMCR，锅炉点火和助燃采用轻柴油，油燃烧器的总输入热量按30%BMCR，油枪采用机械雾化式。
2国电北仑电厂三期工程北仑电厂位于浙江省宁波市北仑区，地处杭州湾口外金塘水道之南岸。
电厂现装有五台单机容量为600MW亚临界燃煤机组，装机总容量为3000MW。
国电北仑三期扩建2×1000MW工程厂址位于电厂一期工程北侧的原电厂海涂渣场内。
厂址西侧和北侧为原渣场大堤，南侧为原有的老海塘大堤，东侧为电厂煤码头引桥及渣场。
装设二台1000MW燃煤汽轮发电机组。
锅炉为超超临界参数、直流炉、单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构、前后墙对冲燃烧方式，Π型锅炉。
设计煤种：晋北烟煤1，校核煤种1：晋北烟煤2，校核煤种2：神华东胜煤。
计划于2009年底前全部建成投产。
(1) 锅炉容量和主要参数北仑电厂三期工程的锅炉由东方锅炉（集团）股份有限公司制造，锅炉出口蒸汽参数为27.56MPa(a)/605/603℃，对应汽机的入口参数为26.25MPa(a)/600/600℃。
锅炉的主要参数见表1－4。
表1－4 北仑电厂三期锅炉主要参数（主蒸汽压力为汽机入口参数）：图1－1 压力负荷曲线水冷壁采用螺旋盘绕内螺纹管圈＋垂直管屏全焊接的膜式水冷壁，保证燃烧室的严密性，鳍片宽度能适应变压运行的工况。

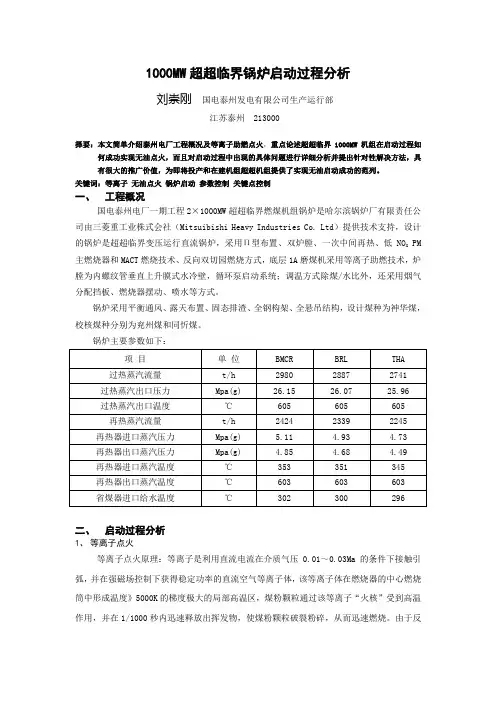

1000MW超超临界锅炉启动过程分析刘崇刚国电泰州发电有限公司生产运行部江苏泰州 213000择要：本文简单介绍泰州电厂工程概况及等离子助燃点火，重点论述超超临界1000MW机组在启动过程如何成功实现无油点火，而且对启动过程中出现的具体问题进行详细分析并提出针对性解决方法，具有很大的推广价值，为即将投产和在建机组超超机组提供了实现无油启动成功的范列。
关键词：等离子无油点火锅炉启动参数控制关键点控制一、工程概况国电泰州电厂一期工程2×1000MW超超临界燃煤机组锅炉是哈尔滨锅炉厂有限责任公司由三菱重工业株式会社（Mitsuibishi Heavy Industries Co. Ltd）提供技术支持，设计的锅炉是超超临界变压运行直流锅炉，采用П型布置、双炉膛、一次中间再热、低NO X PM 主燃烧器和MACT燃烧技术、反向双切园燃烧方式，底层1A磨煤机采用等离子助燃技术，炉膛为内螺纹管垂直上升膜式水冷壁，循环泵启动系统；调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。
锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构，设计煤种为神华煤，校核煤种分别为兖州煤和同忻煤。
锅炉主要参数如下：二、启动过程分析1、等离子点火等离子点火原理：等离子是利用直流电流在介质气压0.01～0.03Ma的条件下接触引弧，并在强磁场控制下获得稳定功率的直流空气等离子体，该等离子体在燃烧器的中心燃烧筒中形成温度》5000K的梯度极大的局部高温区，煤粉颗粒通过该等离子“火核”受到高温作用，并在1/1000秒内迅速释放出挥发物，使煤粉颗粒破裂粉碎，从而迅速燃烧。
由于反应是在气相中进行，使混合物组分的粒级发生了变化，煤粉的燃烧速度加快，也有助加速煤粉的燃烧，大大减少了点燃煤粉所需要的引燃能量，使无油点火成为可能。
等离子点火的难点：1）如何获得初始的制粉热风泰州电厂采用等离子厂家提供的方案：在热风母管上加装厂家提供的暖风器，加热汽源来自辅汽系统，暖风器入口加装一个热风隔绝门，出口加装一个热风电动调节挡板和冷风电动调节挡板。
