1000MW 二次再热超超临界机组设备说明书汽机分册国电泰州发电厂2014年3月- 1 -前言本书主要介绍泰州二期工程1000 MW二次再热超超临界发电机组汽机设备及其系统的基本原理、结构、规范、功能及维护项目等，供泰州电厂管理、运行、检修人员操作、维护培训使用。
本书编写主要依据各设备制造厂的说明书和技术协议、华东电力设计院设计图及相应的电力行业的法规和标准，同时参照各兄弟单位的培训教材，在此表示感谢。
由于目前我厂二期工程设备安装也未结束，制造厂提供的资料尚不齐全，时间也比较仓促，最终现场设备、系统可能会与本培训教材有所偏差，实际运行须以现场设备、集控运行规程为准。
同时限于编者的水平，缺点和错误在所难免，敬请读者批评、指正。
编者2014年4月- 2 -本丛书各分册由以下人员执行主编：《汽机分册》张世伟《锅炉分册》李冬《电气分册》张岩山《化学分册》《灰硫分册》《仪控分册》任斌- 3 -目录第1章概述 ··············································································· - 1 -1.1工程背景： (1)1.2主要设计创新及难点 (2)1.3系统概述： (3)1.4设计优化： (4)1.5主辅系统设备规范： (6)1.6汽机典型工况及性能指标 (40)1.7汽轮机设计运行条件 (51)1.8汽轮机大修间隔的规范 (51)第2章主汽轮机本体结构 ··························································· - 53 -2.1汽轮机本体特点： (53)2.2汽轮机进汽部分： (61)2.3汽缸组件 (71)2.4轴承与轴承座： (99)2.5轴系 (119)2.6盘车装置 (119)2.7滑销系统 (125)第3章主机润滑油系统 ····························································· - 128 -3.1主机润滑油系统： (128)3.2DEH液压伺服系统 (145)3.3EH油系统 (153)3.4DEH控制系统 (163)3.5汽轮机保护系统 (171)第4章给水泵汽轮机 ································································ - 182 -4.1概述： (182)4.2给水泵汽轮机的热力系统 (183)4.3给水泵汽轮机的结构特点 (205)4.4设备技术规范 (218)4.5给水泵汽轮机运行说明 (223)4.6给水泵汽轮机运行与维护 (229)4.7盘车说明 (234)第5章蒸汽系统及其设备 ·························································· - 239 -5.1主、再热蒸汽系统及旁路系统 (239)5.2抽汽系统 (275)5.3轴封系统 (300)5.4辅助系统 (306)- 4 -5.5汽轮机疏放水系统 (310)第6章水系统及其设备 ····························································· - 314 -6.1凝结水系统 (314)6.2给水系统 (348)6.3循环水系统 (368)6.4开式水系统 (404)6.5闭式水系统 (410)第7章发电机辅助系统及设备 ···················································· - 426 -7.1发电机氢气系统： (426)7.2发电机密封油系统： (449)7.3定冷水系统 (469)第8章辅助系统 ...................................................................... - 477 -8.1抽真空系统 .. (477)第9章汽轮机的运行 ································································ - 491 -9.1概述 (491)9.2启动方式说明 (491)9.3一次调频 (496)9.4机组启动前的要求 (498)9.5机组启动前准备 (501)9.6机组冷态启动的汽机冲转 (506)9.7机组升负荷 (513)9.8机组主要运行参数监视 (515)9.9机组运行限制工况 (525)9.10机组的停运及保养 (527)9.11汽轮机的正常运行维护 (532)第10章汽轮机调试 ··································································· - 535 -10.1概述 (535)10.2概述·········································································错误！未定义书签。
第二章 1000MW汽轮机本体第一节1000MW汽轮机整体设计特点一、1000MW超超临界压力汽轮机整体概述该汽轮机是由上海汽轮机有限公司和德国SIEMENS公司联合设计制造的超超临界、一次中间再热、单轴、四缸四排汽、双背压、八级回热抽汽、反动凝汽式汽轮机N1000-26.25/600/600（TC4F），设计额定主汽压力26.25MPa、主汽温度600℃、再热蒸汽温度600℃，末级叶片高度1146mm。
汽轮发电机组设计额定输出功率为1000MW，保证热耗为7316kJ/kWh；TMCR功率为1000MW；VWO功率为1049.85MW。
该汽轮发电机机组不仅是功率大,而且在效率上开创国内一个新的水平。
提高汽轮发电机组的效率、降低煤耗,一般有两个途径:(1)不断采用先进技术,使得蒸汽在汽轮机内膨胀作功时,降低流体动力损失和泄漏损失,改善机组的效率；(2) 提高汽轮机的进汽压力和温度以及提高再热温度,以改善热效率。
后一种改进是超超临界机组的核心技术,而玉环1000MW超超临界汽轮机综合体现了这两种技术的具体应用。
这两台1000MW超超临界汽轮发电机组是目前国内单机功率最大的火力发电机组。
从目前汽轮机发展来看,大容量高参数的超临界汽轮机广泛推广已是发展的必然趋势,具有极其广阔的前景。
该汽轮机的整个流通部分由四个汽缸组成，即一个高压缸、一个双流中压缸和两个双流低压缸。
对应四个汽缸的转子由五个径向轴承支承，并通过刚性联轴器将四个转子连为一体，汽轮机低压转子B通过刚性联轴器与发电机转子相连，组成的汽轮发电机总长度约为49m,高度约为7.75m，宽度约为16m。
该汽轮机的通流部分由高压、中压和低压三部分组成，共设67级，均为反动级。
高压部分15级。
中压部分为双向分流式，每一分流为14级，共28级。
低压部分为两缸双向分流式，每一分流为6级，共24级。
高压缸、中压缸、低压缸的纵剖面图如图2-1-1所示。
该汽轮机采用节流调节，高压缸进口设有两个高压主汽门和两个高压调节门，高压缸排汽经过再热器再热后，通过中压缸进口的两个中压主汽门和两个中压调门进入中压缸，中压缸排汽通过连通管进入两个低压缸继续作功后分别排入两个凝汽器。
上汽1000MW汽轮机介绍上汽1000MW汽轮机介绍一、引言汽轮机是一种利用高温高压蒸汽驱动转子产生机械功的热能机械设备。
上汽1000MW汽轮机是上汽集团研发生产的一款大功率的汽轮机设备，具有出色的性能和稳定可靠的运行。
二、产品概述1·设备结构上汽1000MW汽轮机由高压缸、中压缸、低压缸等多级气缸组成。
其中，高压缸和中压缸由双缸结构，低压缸由双缸串接结构，旨在提高汽轮机的效率和转速。
2·技术特点a·高效率：通过采用先进的气流设计和热力系统优化，上汽1000MW汽轮机的综合效率达到全球领先水平。
b·稳定可靠：经过严格的设计和生产工艺控制，上汽1000MW汽轮机具备高可靠性和长寿命的特点。
c·灵活性：上汽1000MW汽轮机能够适应不同的负荷变化和运行方式，具备较强的灵活性和适应性。
d·低排放：上汽1000MW汽轮机采用先进的燃烧技术和排放处理装置，能够有效降低氮氧化物和颗粒物的排放。
三、技术参数1·输出功率·1000MW2·转速范围·3000-3600rpm3·蒸汽参数：主蒸汽温度600℃，主蒸汽压力23MPa四、应用领域上汽1000MW汽轮机广泛应用于发电厂、石化企业、钢铁工业等领域，为各个行业提供高效稳定的动力支持。
五、运维与维护1·运维管理：通过定期巡检、维修和保养，保证汽轮机的正常运行。
2·故障排除：配备完善的故障诊断系统，及时发现和排除故障。
3·预防维护：制定并执行科学的维护计划，避免设备因长期运行而产生的损耗和故障。
六、附件本文档附带的附件包括上汽1000MW汽轮机的详细技术参数表和产品图片。
七、法律名词及注释1·汽轮机：一种利用高温高压蒸汽驱动转子产生机械功的热能机械设备。
2·综合效率：指汽轮机在从燃烧能源到电能转换过程中的能源利用效率。
1000MW超超临界机组技术发展的探讨摘要：根据我国对超超临界机组的技术认证，推荐超超临界汽轮机进口参数为25MPa、600/600℃，相应锅炉的设计参数为26.25MPa、605/603℃，锅炉蒸发量的选取一般与汽轮机的VWO工况相匹配。
目前我国超超临界机组已步入世界先进行列，1000MW超超临界机组采用单轴技术，蒸汽参数为25～27MPa、600/600℃，已达到世界顶级水平。
三大主要设备锅炉、汽机、发电机的生产厂家努力发展超超临界技术，促进1000MW超超临界机组技术的国产化，为我国大火电建设提供了有力的支持。
关键词：1000MW超超临界；机组技术；发展探讨引言我国燃煤火电机组技术发展已进入超超临界参数的时代，从长远发展趋势分析，一是常规火电机组将继续提高蒸汽参数，压力超过30 MPa ，温度超过700 ℃，机组的效率有望超过50% ；二是采用煤气化-联合循环发电方式，机组效率可以达到60%，这 2 种技术目前都处在发展之中。
现将我国1000MW 超超汽轮机技术概况分述如下。
1汽轮机本体概况本文以某电厂二期工程#4机组为例，该机组由东方汽轮机有限公司提供，本期工程为2×1000MW国产超超临界抽凝供热机组。
汽轮机布置在15.5m运转层，为超超临界、一次中间再热、四缸、四排汽、单轴、单抽、抽凝式汽轮机，型号：C1000/908-26.25/600/600。
汽轮机组包括两台低压缸和高、中压缸各一台。
高压缸由一个单列调节级和八个压力级构成；中压缸双分流，各由六个压力级构成；低压缸四分流，各由六个压力级构成。
总热力级21级，结构级45级。
采用自密封系统（SSR），高、中压汽封漏汽供低压缸轴封封汽用，多余蒸汽溢流至八号低加，封汽用蒸汽不足时由新蒸汽补充。
调节方式为复合调节（可实现部分进汽或全周进汽），控制系统采用高压抗燃油数字电液调节系统（DEH）。
2汽轮机本体安装工艺2.1灰浆垫块施工本机组安装采用地脚螺栓及锚固板预埋工艺，在预埋过程中必须检查、监督土建预埋质量，务必核对各设备纵横中心线应准确无误，地脚螺栓和锚固板定位尺寸、标高及垂直度均符合设计要求。
目录目录一、国际上超临界机组的现状及发展方向二、国内500MW及以上超临界直流炉机组投运情况三、超临界直流炉的控制特点四、1000MW超（超）临界机组启动过程五、1000MW超（超）临界机组的控制方案一、国际上超临界机组的现状及发展方向我国一次能源以煤炭为主，火力发电占总发电量的75%全国平均煤耗为394g/(kWh)，较发达国家高60~80g，年均多耗煤6000万吨，不仅浪费能源，而且造成了严重的环境污染，烟尘，SOx,NOx,CO2的排放量大大增加火电机组随着蒸汽参数的提高，效率相应地提高¾亚临界机组(17MPa,538/538℃)，净效率约为37~38%，煤耗330~340g¾超临界机组(24MPa,538/538℃)，净效率约为40~41%，煤耗310~320g¾超超临界机组(30MPa,566/566℃)，净效率约为44~45%，煤耗290~300g（外三第一台机组2008.3.26投产，运行煤耗270g）由于效率提高，污染物排量也相应减少，经济效益十分明显。
一、国际上超临界机组的现状及发展方向1957年美国投运第一台超临界试验机组，截止1986年共166 台超临界机组投运，其中800MW以上的有107台，包括9台1300MW。
1963年原苏联投运第一台超临界300MW机组，截止1985年共187台超临界机组投运，包括500MW,800MW,1200MW。
1967年日本从美国引进第一台超临界600MW机组，截止1984年共73台超临界机组投运，其中31台600MW, 9台700MW，5台1000MW，在新增机组中超临界占80%。
一、国际上超临界机组的现状及发展方向¾目前超临界机组的发展方向90年代,日本投运的超临界机组蒸汽温度逐步由538/566℃提高到538/593℃，566/593℃及600/600℃，蒸汽压力保持在24~25MPa，容量以1000MW为多，参数为31MPa,566/566℃的两台700MW燃气机组于1989年和1990年在川越电厂投产。

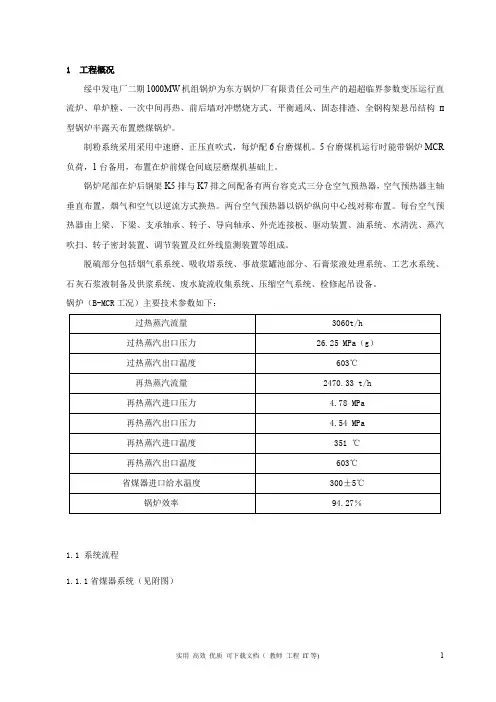

1 工程概况绥中发电厂二期1000MW机组锅炉为东方锅炉厂有限责任公司生产的超超临界参数变压运行直流炉、单炉膛、一次中间再热、前后墙对冲燃烧方式、平衡通风、固态排渣、全钢构架悬吊结构п型锅炉半露天布置燃煤锅炉。
制粉系统采用采用中速磨、正压直吹式，每炉配6台磨煤机。
5台磨煤机运行时能带锅炉MCR 负荷，1台备用，布置在炉前煤仓间底层磨煤机基础上。
锅炉尾部在炉后钢架K5排与K7排之间配备有两台容克式三分仓空气预热器，空气预热器主轴垂直布置，烟气和空气以逆流方式换热。
两台空气预热器以锅炉纵向中心线对称布置。
每台空气预热器由上梁、下梁、支承轴承、转子、导向轴承、外壳连接板、驱动装置、油系统、水清洗、蒸汽吹扫、转子密封装置、调节装置及红外线监测装置等组成。
脱硫部分包括烟气系系统、吸收塔系统、事故浆罐池部分、石膏浆液处理系统、工艺水系统、石灰石浆液制备及供浆系统、废水旋流收集系统、压缩空气系统、检修起吊设备。
锅炉（B-MCR工况）主要技术参数如下：1.1 系统流程1.1.1省煤器系统（见附图）1.1.2水冷壁系统1.1.3过热系统1.1.4再热系统1.2 主要系统简介1.2.1锅炉钢架锅炉钢架总宽度约为70m，共分为G1～G7等七列；总深度约为74.8m，分为K0～K7共八排。
钢结构主要由顶板、立柱、横梁、垂直支撑、水平支撑等部件组成，各构件之间采用扭剪型高强度螺栓连接，顶板由主梁、次梁和小梁组成一个稳定结构，主梁端有垂直支撑；在锅炉K1、K2、K3、K4、K5等五个轴线共布置五件叠形连接的大板梁，大板梁的顶标高约为+85900mm；炉架高度方向设置刚性平台，钢架二侧钢结构采用双排柱，内侧柱为主要承重钢柱，外侧副柱则通过梁、水平支撑与内侧柱相连，以增加钢架的整体稳定性。
1.2.2 锅炉受热面锅炉受热面主要布置在钢架的K1-K5内，分为前炉膛、水平烟道、后竖井三部分。
前炉膛炉墙为水冷壁结构，后炉膛炉墙为包墙结构。
国产1000MW超超临界机组技术综述一、本文概述随着全球能源需求的日益增长和环境保护压力的加大，高效、清洁的发电技术已成为电力行业的重要发展方向。
国产1000MW超超临界机组作为当前国际上最先进的发电技术之一，其在我国电力工业中的应用和发展具有重要意义。
本文旨在对国产1000MW超超临界机组技术进行全面的综述，以期为我国电力工业的可持续发展提供技术支持和参考。
本文将首先介绍超超临界技术的基本原理和发展历程，阐述国产1000MW超超临界机组的技术特点和优势。
接着，文章将重点分析国产1000MW超超临界机组的关键技术，包括锅炉技术、汽轮机技术、发电机技术以及自动化控制系统等。
本文还将对国产1000MW超超临界机组在节能减排、提高能源利用效率以及降低运行成本等方面的实际效果进行评估，探讨其在电力工业中的应用前景。
本文将总结国产1000MW超超临界机组技术的发展趋势和挑战，提出相应的对策和建议，以期为我国电力工业的可持续发展提供有益的启示和借鉴。
通过本文的综述，读者可以全面了解国产1000MW超超临界机组技术的现状和发展方向，为相关研究和应用提供参考和指导。
二、超超临界机组技术概述随着全球能源需求的不断增长和对高效、清洁发电技术的迫切需求，超超临界机组技术在我国电力行业中得到了广泛的应用。
超超临界机组是指蒸汽压力超过临界压力，且蒸汽温度也相应提高的火力发电机组。
与传统的亚临界和超临界机组相比，超超临界机组具有更高的热效率和更低的煤耗，是实现火力发电高效化、清洁化的重要途径。
超超临界机组技术的核心在于提高蒸汽参数，即提高蒸汽的压力和温度，使其接近或超过水的临界压力（1MPa）和临界温度（374℃）。
在这样的高参数下，机组的热效率可以大幅提升，煤耗和污染物排放也会相应降低。
同时，超超临界机组还采用了先进的材料技术和制造工艺，以适应高温高压的工作环境，保证机组的安全稳定运行。
在超超临界机组中，关键技术包括高温材料的研发和应用、锅炉和汽轮机的优化设计、先进的控制系统和自动化技术等。
1000MW超超临界汽轮机本体安装工艺分析摘要：1000MW超超临界汽轮发电机组可以说是我们国家当前安装的火电设备里单机容量比较大的机组，汽轮机安装工作在火力发电厂建设里是一项非常主的工作，它直接涉及到了发电机组的安全稳定运行以及经济效益，所以汽轮机安装工艺就变得非常主要了。
本文主要针对1000MW超超临界汽轮机安装工艺进行了相关的分析和讨论。
关键词：汽轮机；安装；工艺；探讨1.汽轮机本体概况汽轮机组有涉及到了两台低压缸和高和中压缸分别为一台。
高压缸主要是通过一个单列调节级以及八个压力级组成；中压缸是双分流，分别通过六个压力级组成；低压缸四分流，分别由六个压力级组成。
整体的热力级为21级，结构级为45级。
使用自密封系统（SSR），高和中压汽封漏汽供低压缸轴封封汽用，多出来的蒸汽溢流到八号低加，封汽用蒸汽不充分的时候则是通过新的蒸汽去对其进行补充。
调节形式主要是复合调节（可实现部分进汽或全周进汽），控制系统主要使用的是高压抗燃油数字电液的调节系统（DEH）。
2.汽轮机本体安装工艺一是灰浆垫块施工：本机组安装使用地脚螺栓还有锚固板的预埋工艺，在预埋过程里一定要对其进行检查、并且还需要对土建预埋的质量给予监督，务必去对各设备纵横中心线保持准确无误进行研究和考虑，地脚螺栓以及锚固板的定位尺寸，还有标高以及垂直度都应该与设计的要求保持一致。
每个预留孔洞的形和位尺寸都需要能够对设计需要给予满足，每个预埋件的位置需要保持正确，并且数量需要齐全、直到浇灌完毕。
按照厂家灰浆垫块布置图以及水泥支墩自身尺寸上的大小，去规划处需要凿毛的位置以及凿毛平面的尺寸线。
然后去除混凝土表层出现的浮浆，沿划好的线完成凿毛，凿毛深的度应该能够露出混凝土层，表面铲毛工作需要按照相关的图样所标尺寸完成，使其能够保证不令基础钢筋露出。
结束之后，沿铲毛表面切除地脚螺栓套筒头部。
然后把台板灌浆区域制作成为麻面，去掉全部的杂渣，令麻面能够便于进行粘结。
2.东汽－日立型超超临界1000MW汽轮机2.1 热力特性该汽轮机为单轴四缸四排汽型式，从机头到机尾依次串联，一个单流高压缸、一个双流中压缸及两个双流低压缸。
高压缸呈反向布置（头对中压缸），由一个双流调节级与8个单流压力级组成。
中压缸共有2×6个压力级。
两个低压缸压力级总数为2×2×6级。
末级叶片高度为43″,采用一次中间再热，汽轮机总长为35.6m，汽轮发电机组总长54.652m。
其纵剖面图如图1所示。
主蒸汽从高中外缸中部上下对称布置的4个进汽口进入汽轮机，通过高压9级作功后去锅炉再热器。
再热蒸汽由中压外缸中部下半的2个进汽口进入汽轮机的中压部分，通过中压双流6级作功后的蒸汽经一根异径连通管分别进入两个双流6级的低压缸，作功后的乏汽排入两个不同背压的凝汽器。
图1 东方－日立型超超临界100MW汽轮机高压主汽阀，调节阀悬吊在机头前运行平台下面，通过4根导汽管与高压汽缸相接。
其布置图如图2所示。
中压联合阀布置在高中压缸两侧，通过中压进汽管与汽缸焊接，并采用浮动式弹簧支架固定在平台上。
图2 高压主汽阀调节阀布置图特性参数：⑴型号N1000-25/600/600⑵机组型式超超临界、一次中间再热、单轴、四缸四排汽、凝汽式汽轮机⑶额定参数功率1000MW高压主汽阀前蒸汽压力25.0MPa.a温度600℃中压主汽阀前蒸汽压力 4.25MPa.a温度600℃正常排汽压力(平均值) 0.0051 Mpa(a)未级动叶片度43″(1092mm)最终给水温度294.8℃主蒸汽流量2733.4t/h机组热耗7410 KJ/kw.h （1769.85 kcal/kw.h）额定转速3000r/min机组总长35.6m(不含电机)旋转方向逆时针冷却水温（设计水温）～20℃维持额定功率时的最高计算冷却水温33℃给水回热级数3高加+1除氧+4低加配汽方式全电调(阀门管理)⑷通流级数:热力级为20级，结构级为45级，其中高压缸I(双流调节级)+8压力级中压缸2×6级(双流程)低压缸(A、B) 4×6级(双流程)2.2 母型机组全部高、中、低压三个汽缸另部件都经过运行考验，证明是成熟可靠结构。
1000MW二次再热超超临界汽轮机安装工艺总结1.工程概况:国电泰州电厂二期工程#4机组,汽轮机是由上海汽轮机厂生产的超超临界、二次中间再热、单轴、五缸四排汽、单背压凝汽式，带二级外置式蒸汽冷却器，共有十级回热抽汽。
该型汽轮机是目前国内首先采用超高压缸、高压缸、中压缸和两只低压缸单轴串联布置的最大容量汽轮机。
除超高压转子由两只径向轴承支承外，高压、中压转子和两根低压转子均采用单轴承支承方式，结构紧凑，并能减少基础变形对轴承载荷及轴系对中的影响，机组总长约56米(包括发电机和励磁机转子)。
轴承座采用落地式布置方式。
超高压缸、高压缸、中压缸采用传统方式支承，由其猫爪支承在汽缸前后的2个轴承座上；而低压外缸直接座落在凝汽器颈部，低压内缸通过猫爪及支架直接座落在低压缸轴承两侧猫爪上，内外缸之间由膨胀节密封连接。
超高压缸采用单流程双层缸设计：外缸为桶形,前后两段用螺栓连接，内缸为垂直纵向平分面结构。
高压缸、中压缸采用双流程双层缸设计。
膨胀系统设计具有独特的技术风格：机组的绝对死点及相对死点均设在超高、高压之间的推力轴承处，整个轴系以此为死点向两端膨胀，低压内缸也通过汽缸之间有推拉装置而向后膨胀。
主汽门及再热门均布置于汽缸两侧，与汽缸直接连接，无导汽管。
超超临界百万机组由于设计及其结构的特点，超高压缸、高压缸、中压缸在制造厂内进行精装后整体发往现场，故现场只需将其就位、找中，而且超高、高、中压缸的工作可以与低压缸的工作同时进行。
低压外缸重量与其它件的支承方式是分离的，即外缸的重量完全由与它焊在一起的凝汽器颈部承担，其它低压部件的重量通过低压内缸的猫爪由其前后的轴承座来支承。
所有轴承座与低压缸猫爪之间的滑动支承面均采用低摩擦合金。
#2轴承座位于超高压缸和高压缸之间，是整台机组滑销系统的死点。
在#2轴承座内装有径向推力联合轴承。
因此，整个轴系是以此为死点向两头膨胀；而超高压缸和高压缸的猫爪在#2轴承座处也是固定的。
1000MW超超临界汽轮机现场安装介绍一、汽轮机安装概述安装人员应当对涉及的工作步骤以及检查、检测等活动有一个总体的概念。
