题目：某办公楼结构设计（见办公楼建筑图）一．设计基本资料1．某五层办公楼现浇钢筋混凝土框架结构，层高均为3.3米，基础为钢筋混凝土承台加预制钢筋混凝土方桩，基础埋深1米2．建筑物安全等级为二级，结构合理使用年限为50年。

3．抗震设计标准：本工程属抗震丙类建筑。

抗震设防烈度为7度，第一组，Ⅱ类场地，特征周期0.8s，场区可不考虑液化。

场地稳定，无不良地质作用，属抗震一般地段，本工程按三级框架确定混凝土框架结构抗震等级。

二．荷载设计取值A、楼面恒载（包括楼板自重）：一层~四层楼面：4KN/m2，屋面：6KN/m2，B、楼面活载：一层~四层楼面：2.0KN/m2，卫生间：2.5KN/m2，楼梯间：2.5N/m2，不上人屋面：0.5KN/m2，C、墙荷载:外横墙：10KN/m 外纵墙：6KN/m 内墙：8.0KN/m 女儿墙：4 KN/mD、其他荷载3、风荷载：本地区基本风压：0.35KN/m²，，C类场地；三．主要结构材料1．混凝土：用C25。

2．钢筋：HPB235（fy = 210 N/mm2）和HRB335（fy = 300 N/mm2）。

3．填充墙：填充墙采用容重=1.9kN/m3的砌块砌筑。

四．要求完成的内容（1）PMCAD模型数据文件；（2）顶层屋面板配筋图（用PM6完成，提交*.T图）；（3）TAT模型数据文件；；（4）TAT的二、三层梁和柱配筋计算图（*.T图）；（5） 某榀框架结构立面图（*.T 图）建模要点PMCAD 部分：一、结构布置要点：柱网及框架主梁根据建筑物使用要求确定，纵、横方向框架梁应拉通对齐，在填充墙的位置处应布置次梁，每块楼板四周应有梁支承，卫生间比楼面标高下降50mm ，楼梯间板厚输入0，不要开洞，否则荷载无法传递。

本工程共有三个结构标准层：第一标准层为▽3.300楼板，层高5100（1800+3300=5100）；第二标准层为▽6.600、9.900、13.200楼板，层高均为3300； 第三标准层为▽16.500屋面板，层高3300。

38条PKPM钢结构设计问答题，你都知道吗？
1、门式刚架问答一看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？
2
,在动力3
一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。

顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其
它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。

4、钢结构设计时，挠度超出限值，会后什么后果？
答：影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括
5
是其他保温材料所不能及的。

挤塑板具有意想不到的抗压强度：挤塑板的抗压强度可根据其不同的型号厚度达到150--500千帕以上，而其他材料的抗压强度仅为150--300千帕以上，可以明显看出其他材料的抗压强度，远远低于挤塑板的抗压强度。

挤塑板具有万无一失的吸水性能：用于路面及路基之下，有效防水渗透。

尤其在北方能减少冰霜及受冰霜影响的泥土结冻等情况的出现，控制地面冻胀的情况，
有效阻隔地气免于湿气破坏等。

1、如何找到我想要的某快模板？若想人为抽查某些清单模板数量的准确性该如何做？
答：通过属于模板编号可通过模板搜索查到模板，如想抽查清单也可通过模板搜索功能抽查。

2、如何把当前模型或模板信息导出到别的工程？
答：使用块功能导出
3、如何把所有模板或模型放在一个面上，如何退出工作面？
答：设立工作面，退出时工作面处选择无。

4、为何模板和模型无法删除和修改？
答：是否处于锁定状态。

5、如何快速处理变截面，板洞口，工字钢，反坎？
答：方法一：在深化图上布置好直接识别（推荐）
方法二：在模型上直接布置。

6、对于模型重叠部分如何修正？
答：使用端部修正命令。

7、自己布置模型的时候，轴网布置完了无显示，怎么办？
答：点击显示轴网
8、安装新软件后如何恢复原有快捷键？
答：打开软件解压包，把老版本对应support文件下的shortcmd 复制到新版本同样的文件夹下替换掉。

9、打开旧版本工程发现有缺失或错位如何处理？
答：在新版本下新建工程，使用文件合并合并旧工程，再使用模板合并把模板合进来。

10、对于无法自动编号的节点或模型怎么处理？
答：手动编号，若想追加到已有的构件上可使用追加编号。

一、填空题：1.在墙定义时，如果高度为0，程序计算时墙高按（层高）计算。

2.构件布置有（光标）、（轴线）、（窗口）、（围栏）四种方式，可以用（TAB）键互相切换。

3.软件中的“台阶”可以布置（台阶、散水、坡道）三类构件。

4.门窗定义中，如果宽度设为0，在计算门窗面积时，宽度将按照（门窗所在网格线的长度）计算。

5.非承重墙是不承重的，可以到顶也可不到顶，对房间内部只起分隔、限制空间及装饰作用，在软件中（填充墙）、（间隔墙）、（女儿墙）属于非承重墙6.标准砖370墙，程序计算砌体工程量时，砌体厚度按（365）计算。

7.轴线命名的方法有（自动命名）、（成批命名）、（逐根命名）三种方式。

8.在工程量计算中（砌体工程量统计）、（基础工程量统计）、（混凝土模板工程量统计）、（模板工程量统计）是不需要手工录入定额的，程序按照构件类别、材质等自动套取定额。

9.工程量统计中，如果程序套取的定额与实际需求不符，可以用（修改定额）命令修改。

10.按照材质不同模板可分为（钢模板）（木模板）（复合木模板）11.计算砌体工程量时，外墙长按（中心线）计算，内墙按（净长线）计算。

12.（清水砖墙）是指墙的外表面仅做原浆或加浆勾缝而不做抹灰粉刷或粘面材料的墙。

13.计算现浇混凝土构件工程量，构件内钢筋、预埋铁件及墙、板中0.3平米以内的孔洞所占的体积是否扣除（不扣除）。

14.现浇挑檐、天沟与板连接时，以（外墙外边线）为分界线。

15.内墙抹灰面积（应扣除）门窗洞口和空圈所占的面积，（不扣除）踢脚板所占面积16.清单计算规则中规定楼梯按水平投影面积计算，水平投影面积包括（踏步、休息平台和500MM以内的楼梯井）。

17.清单规则中门窗的计量单位是（樘）。

18.P KPM工程造价软件可以处理筏板、桩基础、柱下独基、墙下条基等基础类型19.当梁高大于等于450mm 时需增设腰筋20.梁支座第一排负筋从墙、柱边伸出长度为1/3梁净长，第二排负筋从墙、柱边伸出长度1/4梁净长。

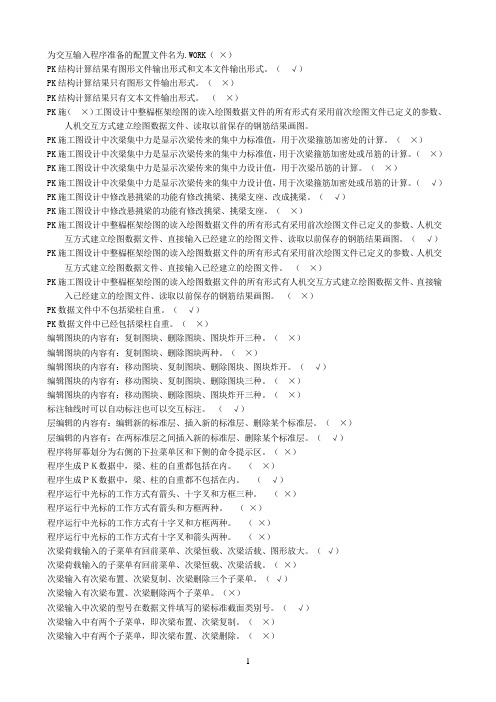

为交互输入程序准备的配置文件名为.WORK（×）PK结构计算结果有图形文件输出形式和文本文件输出形式。

（√）PK结构计算结果只有图形文件输出形式。

（×）PK结构计算结果只有文本文件输出形式。

（×）PK施（×）工图设计中整榀框架绘图的读入绘图数据文件的所有形式有采用前次绘图文件已定义的参数、人机交互方式建立绘图数据文件、读取以前保存的钢筋结果画图。

PK施工图设计中次梁集中力是显示次梁传来的集中力标准值，用于次梁箍筋加密处的计算。

（×）PK施工图设计中次梁集中力是显示次梁传来的集中力标准值，用于次梁箍筋加密处或吊筋的计算。

（×）PK施工图设计中次梁集中力是显示次梁传来的集中力设计值，用于次梁吊筋的计算。

（×）PK施工图设计中次梁集中力是显示次梁传来的集中力设计值，用于次梁箍筋加密处或吊筋的计算。

（√）PK施工图设计中修改悬挑梁的功能有修改挑梁、挑梁支座、改成挑梁。

（√）PK施工图设计中修改悬挑梁的功能有修改挑梁、挑梁支座。

（×）PK施工图设计中整榀框架绘图的读入绘图数据文件的所有形式有采用前次绘图文件已定义的参数、人机交互方式建立绘图数据文件、直接输入已经建立的绘图文件、读取以前保存的钢筋结果画图。

（√）PK施工图设计中整榀框架绘图的读入绘图数据文件的所有形式有采用前次绘图文件已定义的参数、人机交互方式建立绘图数据文件、直接输入已经建立的绘图文件。

（×）PK施工图设计中整榀框架绘图的读入绘图数据文件的所有形式有人机交互方式建立绘图数据文件、直接输入已经建立的绘图文件、读取以前保存的钢筋结果画图。

（×）PK数据文件中不包括梁柱自重。

（√）PK数据文件中已经包括梁柱自重。

（×）编辑图块的内容有：复制图块、删除图块、图块炸开三种。

（×）编辑图块的内容有：复制图块、删除图块两种。

（×）编辑图块的内容有：移动图块、复制图块、删除图块、图块炸开。

pkpm试卷答案PKPM复习题（2014~2015）⼀、建筑模型与荷载输⼊1、如何量取点点距离、点线距离及线段长度？答：（1）在⽂件系统⼆级菜单中点击“点点距离”，（2）直接输⼊命令DI按ENTER键即可量取。

2、Esc、Tab键分别具有什么功能？答：PKPM中：Esc键功能是放弃返回；Tab键功能是输⼊参考点、切换构件布置⽅式。

3、有⼀根线段的长度为6m，与x轴的夹⾓为45°，如何输⼊该线段？答：在PMCAD⾥点击两点直线或直接输⼊L按确认键，在屏幕上选取⼀点，然后输⼊6000<60°。

4、过⼀点，如何输⼊30°、45°、60°三条直线？答：按F4键打开⾓度距离捕捉，然后F9键打开捕捉和显⽰设置，在⾓度捕捉⾥输⼊30°、45°、60°即可。

5、如何将⼀根线段分成5等份？答：在PMCAD按F9，打开捕捉和显⽰设置，选中“对象捕捉”，在等分点的等分段数⾥输⼊5。

即可捕捉到5等分点。

6、如何在⼀根⽹格线上布置多根梁？答：点击主梁布置，选择需要布置的梁，在梁顶⾼度1和梁顶标⾼2中输⼊不同的⾼度即可。

7、如何布置斜梁？答：（1）输⼊梁参数⽅式。

布置主梁时，在梁布置参数对话框中将梁顶两端输⼊不同的标⾼。

（2）修改梁标⾼⽅式。

将光标移动到该梁处，点击右键，修改梁顶标⾼。

(3)在调整梁上节点⾼⽅式中：指定⼀点斜梁做法；指定两点斜梁做法；指定三点斜梁做法。

（4）错层斜梁⽅式：单根错层斜梁做法；连续错层斜梁做法。

8、如何实现坡屋顶？答：点取“⽹格⽣成/上节点⾼”命令，在弹出的对话框中选择“上节点⾼”输⼊屋顶⾼度，点取“光标选择”选择屋顶各点，完成坡屋顶的⽣成。

9、在平⾯同⼀位置，当上层柱底和下层柱顶断开时，采⽤什么⽅法可保证上下柱连续？答：调节下柱的柱顶标⾼⾄上柱⼦的底标⾼即可。

10、如何在楼层间布置斜杆？答：在PMCAD中点取“斜杆布置”，选中需要的截⾯，在1、2端偏⼼和标⾼中输⼊需要的数据即可。

第一次作业1 PKPM结构软件提供了哪几种建模方式；1）PMCAD建模2）将建筑APM模型转换为结构模型3）将AutoCAD软件的平面图形转换为结构模型4）SPASCAD复杂空间结构建模2 PMCAD提供了哪些网点定位方式和夹点捕捉方式，如何切换；1）键盘坐标输入方式2）鼠标引导键盘坐标输入方式3 PMCAD如何定义任意截面柱，任意形状板洞；1)点击【柱布置】，在定义柱截面类型对话框中，选择〈任意多边形〉。

2)屏幕提示：“输入绘制窗口的高度”，回车，同意程序默认的5m作为绘图窗口的尺寸，屏幕弹出任意多边形绘制窗口，窗口为边长5m的正方形。

每边十等分，每个小格的尺寸是500mm×500mm，作为绘图定位参考单元。

3)按工程需要在窗口中绘制任意截面形状的柱。

4)设定柱的定位基准点，将其定位在柱定义数据库中，布置方式与普通柱相同。

4 PMCAD允许对单个构件设置材料强度吗，计算软件修改材料强度后可以保存到PMCAD模型中吗?新版的PMCAD允许在建模时设定构件的材料强度，点击【楼层定义／材料强度】，弹出构件材料设置对话框。

可以设定混凝土构件的强度等级或钢构件的钢号。

5人防荷载、吊车荷载如何输入；点击【人防荷载／荷载设置】，弹出对话框。

根据《人防规范》规定，可以设置核武器和常规武器的康宝设计等级，顶板和外墙的人防等效荷载。

1）点击【荷载输入】，弹出吊车资料输入对话框；2）选择吊车，点击〈导入吊车库〉，弹出吊车数据库对话框。

在吊车库中储存了常用的吊车及其参数，选择跨度和吊车合适的吊车，点击〈确定〉，返回上级对话框，将选中的吊车加入到序号列表中。

3）设置参数，根据实际情况设置吊车荷载折减系数、吊车偏心距、水平刹车力距离等参数，点击〈确定〉。

4）布置吊车。

5）如吊车荷载布置不合适，可用程序提供的吊车荷载显示、修改、删除命令进行相应操作。

6 PMCAD楼层组装有何注意事项；7 广义楼层组装与传统楼层组装有什么区别，楼层底标高如何确定；P428【设置支座】有何作用，主要应用于何种模型；P43第二次作业1【节点下传】有何作用，主要应用于何种模型；2【工程拼装】和【楼层组装】有何共性区别，两种典型的拼装方式如何应用；3 梁作为主梁输入和作为次梁输入有何区别，次梁与边跨主梁相交是否需要设置铰接； 88一般讲混凝土梁之间都是刚接,没有严格意义上的铰接:如果设置为铰接，在构造上应采取相应措施。

PKPM练习题《工程软件应用》作业一轴线网格的绘制一、目的掌握轴线网格的绘制方法。

二、内容1、用自动生成网格的方式建立下图的网格，进行轴线命名，并写出主要的操作步骤第一步：轴线网格---------直轴网--------轴网输入第二步：分别输入作业要求的开间、进深的尺寸第三步：轴线命名---------按Tab选择初始轴线和终止轴线----------再按Ec--------回车第四步：轴线显示即可图1轴线网格2、用手动方式（平行直线、两点直线）建立如下网格，进行轴线命名，并写出主要的操作步骤图2轴线网格第一步：平行直线，按F4，输入合理的直线尺寸，然后输入复制的平行直线尺寸第二步：用两点直线连接相应的点，剪掉不需要的线条第三步：轴线命名三、要求写出主要操作过程，绘制相应的图形。

四、思考题1、图形放大一倍的快捷键是（F7），将图形缩小一倍的快捷键是（F8），图形充满屏幕的快捷键是（F9），窗口放大的快捷键是（ctrl+w）。

2、将图形向上、下、左、右移动的快捷键分别是（ctrl+上）、（ctrl+下）、（ctrl+左）和（ctrl+右）。

3、要在某点右上方30°画一条长度为1m的直线，则其命令为（30<1000）。

4、轴网输入时，尺寸单位均是（mm）。

5、绘图窗口的当前默认视窗是（平面视窗）6、在PKPM的视窗中，鼠标的左键相当于键盘上的（enter）键，鼠标的右键相当于键盘上的（ESC）键，鼠标滚轮的作用是（放大或缩小视窗）。

7、角度扑捉开关是（F4）键。

8、当光标为箭头时表示（窗口方式）。

二构件的定义及布置一、目的掌握墙体、门窗、阳台、柱、台阶、散水及雨篷的定义及布置方法。

二、内容在操作一图1的轴线网格上布置如下构件：（1）墙：外墙400mm，偏轴100mm，内墙200mm，不偏轴。

（2）门：M-1（宽某高=2000某2700），M-2（宽某高=1000某2700）,M-3（宽某高=1500某2700）。

已知：建筑为五层公共建筑，钢筋混凝土框架结构，混凝土强度等级C30，各层层高均为3.6m。

地震烈度7（0.15g），设计地震分组第一组，三类场地，框架抗震等级三级。

根据下面的平面图建立结构模型，要求建模准确，并在模型建立的基础上计算。

建立模型主、次梁尺寸见表1-1，次梁按主梁命令输入；柱，板构件尺寸见表1-2；荷载统计见表1-3；问题见表1-4，选题代号表格见表1-5（请同学们根据序号选择题目）。

PKPM模型的工程名为学生姓名和学号（可以只是学号）。

新建文件夹名为：班级、姓名、学号，请将工程模型和计算结果的文件夹、问题答案的word文件缩后发到邮箱wlark@ 同时也发送到邮箱pkpmxx2@
图1-1主梁和次梁的尺寸
图1-2柱、板构件尺寸
图1-3荷载统计信息
表1-4问题
评分标准：
所有数据保存文件夹及工程名错误不给分。

1、建立轴网并轴线命名正确（10分）
2、柱布置尺寸及位置正确（5分）
3、各个标准层主梁、次梁布置尺寸及位置正确（10分）
4、各个标准层梁间荷载输入正确（10分）
4、各个标准层恒载、活载输入正确（5分）
5、按要求采用设计参数，未要求处取常规参数。

（5分）
6、楼层正确组装（10分）
7、各层结构楼面布置正确（10分）
8、各层楼面荷载输入、传导与计算正确（10分）
9、计算数据生成。

（5分）
10、结构计算参数正确（10分）
11、问题回答正确。

（10分）。

贵州大学土木建筑2014～2015学年第二学期考查题结构CAD （满分100分)1、框架中的填充墙是否可以作为结构构件参与结构整体分析？请说明理由。

(4分)答:不能，因为填充是在框架施工完毕后才砌筑的，与框架很难形成整体。

2、如何将一根线段等分为3份?（2分）答：在PMCAD按F9，打开捕捉和显示设置，选中“对象捕捉”，在等分点的等分段数里输入3,即可捕捉到3等分点。

3、如何在一根网格线上布置多根梁?（2分)答：在同一根网格线上布置不同标高的梁。

4、如何布置竖向倾斜的斜梁?（2分）答：梁两端采用不同的标高进行布置或者梁两端采用不同的上节点标高进行布置。

5、当上层柱与下层柱出现重叠时，应该如何处理？（2分)答：修改上柱柱底标高使下柱柱底与上柱柱顶重合。

6、房间开洞范围内和楼板为零范围内是否可以布置板面荷载？（2分）答：前者不能布置板面荷载，后者可以.7、构件布置有几种方式？（2分）答：有光标、轴线、窗口、围栏等四种方式。

8、如何把某一层的构件快速复制到其它标准层？（2分）答:采用层间复制命令。

9、如何在PMCAD中完成楼梯的计算模型？（2分）答：根据建筑所给的楼梯位置、踏步尺寸布置楼梯,然后在退出PMCAD时，在弹出的提示菜单中选择“将楼梯数据保存在LT目录下”，然后将当前工作目录改为“LT目录",在打开PMCAD，此时可以发现梯板被程序自动转化为宽扁梁，楼梯平台自动增加了平台柱。

10、楼面荷载显示时，部分房间未显示楼面荷载，这是哪些原因造成的？（2分）答：房间为全房间洞口或楼板没有被梁分隔。

11、如何确定基顶标高，如何确定首层层高? (2分)答：基顶通常位于室外地坪下0。

10m～0。

15m处，首层层高为建筑底层的层高加上基顶到室内地坪的距离。

12、将某一房间的楼板厚度定为0和将房间全部开洞，两者有何相同点和不同点？（2分)答：相同点是该房间都没有楼板，对该层楼盖的平面内刚度均无贡献；不同点是后者不能布置板面荷载而前者可以。
