TBP-A-12.7 过电压保护器

三相组合式过电压保护器（TBP或JPB）一、概述过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。

这是普通氧化锌避雷器所不可相比的。

过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。

二、使用条件a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m；d) 电源频率不小于48Hz，不大于62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 最大风速不超过35m/s；h) 重污秽及以下地区。

三、用途及适用范围过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。

按保护对象和用途主要分以下几大类：1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。

2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。

3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。

4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。

四、主要规格及技术参数TBP-A-7.6F/85(150) 6 7.6 相-相 相-地15 11.2 200 2-2TBP-A-12.7F/85(150) 10 12.7 25 18.6 200 TBP-B-7.6F/85(150) 6 7.6 15.0 11.2 200 发电机、变压器、母线、开关、线路 TBP-B-12.7F/85(150) 10 12.7 25.0 24.4 200TBP-B-42F/200(户内) 35 4288 73 2002-4TBP-B-42F/630W2(户外)35 42 88 732002-7TBP-C-3.8F/85(150) 3 3.8 7.5 7.2 400电容器2-5 TBP-C-7.6F/85(150) 6 7.6 15.0 11.5 400 TBP-C-12.7F/85(150) 10 12.7 26 24 400 TBP-C-42F/200(150) 35 42 88 70 4002-4TBP-O-4.6F 3 4.6 _ 5.7 200 电机中性点2-3TBP-O-7.6F67.6_ 11.8 200表3 三相组合式避雷器注：表3和表4中带“*”的参数表示电机额定电压。

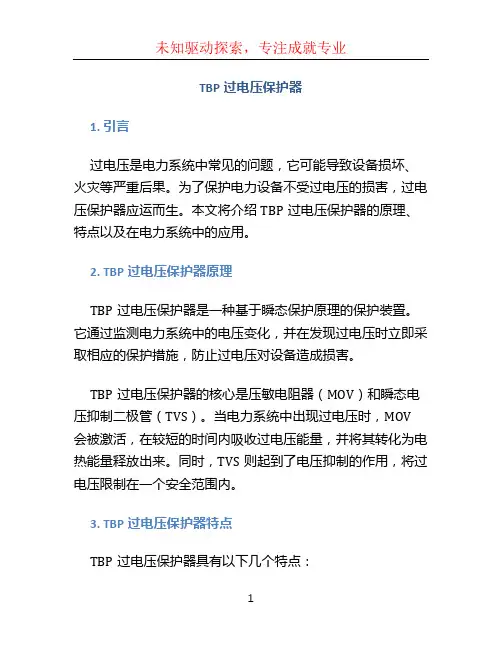

TBP过电压保护器1. 引言过电压是电力系统中常见的问题，它可能导致设备损坏、火灾等严重后果。

为了保护电力设备不受过电压的损害，过电压保护器应运而生。

本文将介绍TBP过电压保护器的原理、特点以及在电力系统中的应用。

2. TBP过电压保护器原理TBP过电压保护器是一种基于瞬态保护原理的保护装置。

它通过监测电力系统中的电压变化，并在发现过电压时立即采取相应的保护措施，防止过电压对设备造成损害。

TBP过电压保护器的核心是压敏电阻器（MOV）和瞬态电压抑制二极管（TVS）。

当电力系统中出现过电压时，MOV 会被激活，在较短的时间内吸收过电压能量，并将其转化为电热能量释放出来。

同时，TVS则起到了电压抑制的作用，将过电压限制在一个安全范围内。

3. TBP过电压保护器特点TBP过电压保护器具有以下几个特点：•快速反应时间：TBP过电压保护器能够在毫秒级的时间内识别并响应过电压，因此在保护电力设备时反应迅速。

•高电压抑制能力：TBP过电压保护器使用的MOV和TVS具有高电压抑制能力，可以有效限制过电压的幅值，保护设备免受过电压的伤害。

•可重置性：TBP过电压保护器可以多次工作，即使在受到过电压冲击后，只要电力系统恢复正常，保护器也可以自动复位。

•可定制性：TBP过电压保护器可以根据不同的电力系统需求进行定制，以满足不同设备的保护需求。

4. TBP过电压保护器在电力系统中的应用TBP过电压保护器广泛应用于各种类型的电力系统中，包括低压电力系统、中压电力系统和高压电力系统。

在低压电力系统中，TBP过电压保护器常用于保护家庭和商业建筑中的电力设备，如电视、电脑、家电等。

它可以有效地防止因供电系统中的过电压而对这些设备产生损坏。

在中压电力系统中，TBP过电压保护器被广泛应用于工业场所的电力设备保护。

这些设备通常需要更高的电压抑制能力，以保护昂贵的工业设备不受过电压冲击。

在高压电力系统中，TBP过电压保护器通常用于变电站等关键电力设施的保护。

三相组合式过电压保护器Three-phase combined overvoltage protector(TBP)使用说明书Operation Instructions安徽亚辉电气自动化有限公司Anhui yahui Electrical Automation Co., LTD.一、 产品用途（Application ）三相组合式过电压保护器(TBP)是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用。

Three-phase combined overvoltage protector is a new type of overvoltage protector and is mainly used in electric power network of power generation, power supply and the power consumption enterprise. It is used to protect such electrical equipment as transformer, switch, busbar, motor etc., which can limit the atmospheric overvoltage and operation overvoltage caused by switches and also can reliably limit the overvoltage between phases and the phase to ground.、二、型号说明（Model designation ）T B 保护对象（P ro tected o b jects持续运行电压（C o n tin u o u s ru n n in g v o ltag e相间距（In terp h ase d istan ce使用环境（S erv ice en v iro n m en t附件功能（A d d itio n al fu n ctio n s1.保护对象：A-电机； B-变压器、母线线路、开关 ； C- 并联补偿电容器；O-电机中性点；protection subjects: A-motor; B-generator, transformer, bus circuit and switch; C- parallel compensation Capacitor; O- neutral point of motor 。

三相组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

4．使用环境温度为－400C ～＋600C ，海拔高度小于2000m 。

三、型号说明TBP －□－□/□□ －□附加功能使用环境相间距离（mm ）持续运行电压（kV ）保护对象1．保护对象：A-电动机 ；B-发电机、变压器、母线线路、开关 ； C- 并联补偿电容器； O-电机中性点；2．持续运行电压：允许持久地施加在TBP 相间及相对地的工频电压有效值；3．外套类型：F 硅橡胶外套；4．使用环境：W 为户外型，无‘W ’只适用于户内；5．附加功能：“J ”或“IM ” 为过电压动作记数器，（只适用于户内型TBP ）；6．采用高压电缆外引结构，因此，对外引电缆长度“L ”及线鼻子孔经“φ”要求，由用户在订货时注明。

四、技术参数 表 一五、外型尺寸图型 号 保 护 对 象 保护器持续运行电压（kV ）有效值 保 护 对 象 额 定 电 压 （kV ）有效值 工 频 放 电 电 压 （kV ） 有效值 高度 mm 有效值 允许范围 TBP-A-7.6/131 电动机 7.6 6.3 12.48 11.25～15.0 221 TBP-A-12.7/131 12.7 10.5 20.6 18.5～24.7 227 TBP-B-7.6/131 开关、母线、 线路、变压器 7.6 6 14 12.6～17.5 227 TBP-B-12.7/131 12.7 10 23.2 20.88～30.0 240 TBP-B-42/280 42 35 72 64.8～89.4 580 TBP-C-12.7/131 电容器 12.7 10 24.2 21.0～31.0 240 φφ610KV及以下电压等级 35KV电压等级六、TBP的试验方法及注意事项1、试验方法：试验原理接线如图(2)所示。

TBP-B-12.7/131-J,TBP-B-12.7/J组合式TBP过电压保护器性能优点：1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制；2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。

TBP-B-12.7/131-J,TBP-B-12.7/J组合式TBP过电压保护器具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品；3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便；4、无间隙TBP-B-12.7/131-J,TBP-B-12.7/J组合式TBP过电压保护器采用通流容量大、残压比低（不高于 1.65）的优质非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年；5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到最理想配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，间隙动作寿命可达10万次，特别适用于操作较频繁的环境使用。

6.尊敬的用户您只要来电我们会给最优惠的产品价格，上乘的服务，贵宾级的待遇，做一流的产品，是我们的宗旨，我们不是只做产品，我们做的是技术与服务，想客户所想，急客户所急，帮助客户排忧解难，帮助客户提高工作效率。

厂家靠商家，商家靠大家，正因为有了您的大力支持，我们才有今天的辉煌。

金杯银杯不如客户的口碑。

感谢您对我们工作的鼓励与帮助！我将一如既往，开拓进取，提高产品质量，提升服务品质，更好的服务社会，奉献我们的光和热。

我们的口号是“福国利民，友善施德”。

祝愿我们的祖国繁荣昌盛，国富民强，祝愿祖国人民幸福康泰，安居乐业。

一、概述：三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。

在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。

特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。

过电压保护水平严格依据国标GB11032-2000《交流无间隙金属氧化物避雷器》、部标JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和企标QB/ZN001-2004《35kV及以下交流系统用三相组合式过电压保护器》的要求进行设计，满足部标DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》的要求。

本公司TBP系列保护器已得到国家检测中心型号认证证书确认（认证号：2005第85~88号），广为电力、石化、铁道、煤炭等系统选用。

二、产品型号说明：保护器产品型号编制方法具体如下：保护对象：A —电机型 C —电容型B —电站型（并通用于常规配电领域）特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42无间隙产品为系统电压，包括3、3.15*、6、6.3*、10、10.5*、35（其中带*的为电机型）结构型式：F —复合外套整体密封间隙，不标该字母表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座（或不特别标明）T — T型底座相间距离：包括85、131、150、200、310、630等使用环境：N —仅用于柜内IN —户内使用（或不特别标明）W1—户外用，带电缆W2 —户外用，不带电缆GY—仅用于高海拔地区附加功能：J —带计数器IM —带智能监测仪三、典型技术参数：本保护器分有间隙、无间隙和电机中性点三大类，典型技术参数见表一至表七。

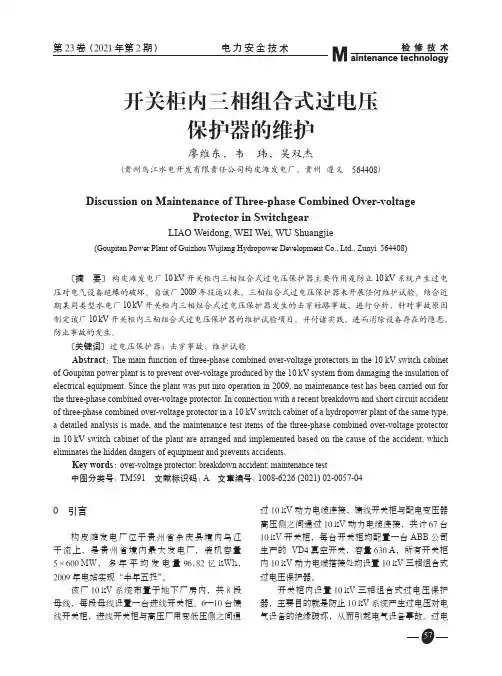

开关柜内三相组合式过电压保护器的维护廖维东，韦 玮，吴双杰(贵州乌江水电开发有限责任公司构皮滩发电厂，贵州 遵义 564408)Discussion on Maintenance of Three-phase Combined Over-voltageProtector in SwitchgearLIAO Weidong, WEI Wei, WU Shuangjie(Goupitan Power Plant of Guizhou Wujiang Hydropower Development Co., Ltd., Zunyi 564408)〔摘 要〕 构皮滩发电厂10 kV 开关柜内三相组合式过电压保护器主要作用是防止10 kV 系统产生过电压对电气设备绝缘的破坏。

自该厂2009年投运以来，三相组合式过电压保护器未开展任何维护试验。

结合近期某同类型水电厂10 kV 开关柜内三相组合式过电压保护器发生的击穿短路事故，进行分析，针对事故原因制定该厂10 kV 开关柜内三相组合式过电压保护器的维护试验项目，并付诸实践，进而消除设备存在的隐患，防止事故的发生。

〔关键词〕 过电压保护器；击穿事故；维护试验Abstract :The main function of three-phase combined over-voltage protectors in the 10 kV switch cabinet of Goupitan power plant is to prevent over-voltage produced by the 10 kV system from damaging the insulation of electrical equipment. Since the plant was put into operation in 2009, no maintenance test has been carried out for the three-phase combined over-voltage protector. In connection with a recent breakdown and short circuit accident of three-phase combined over-voltage protector in a 10 kV switch cabinet of a hydropower plant of the same type, a detailed analysis is made, and the maintenance test items of the three-phase combined over-voltage protector in 10 kV switch cabinet of the plant are arranged and implemented based on the cause of the accident, which eliminates the hidden dangers of equipment and prevents accidents.Key words :over-voltage protector; breakdown accident; maintenance test 中图分类号:TM591 文献标识码:A 文章编号:1008-6226 (2021) 02-0057-04过10 kV 动力电缆连接，馈线开关柜与配电变压器高压侧之间通过10 kV 动力电缆连接，共计67台10 kV 开关柜，每台开关柜均配置一台ABB 公司生产的 VD4真空开关，容量630 A，所有开关柜内10 kV 动力电缆搭接处均设置10 kV 三相组合式过电压保护器。

tbp组合式过电压保护器参数[这是一个示例中文文章，根据提供的主题进行撰写。

请注意，这只是一个模板，实际文章将根据具体的题目进行撰写。

]【开头】引言：过电压保护器是一种关键的电气设备，在电力系统中起着保护各种电气设备免受过电压侵害的重要作用。

近年来，tbp组合式过电压保护器以其卓越的性能和参数优势在电力行业中受到广泛关注。

本文将深入探讨tbp组合式过电压保护器的参数，并从不同角度对其进行评估，以帮助我们更好地理解和运用这一重要设备。

【主体部分】第一部分：参数解读1.1 额定电压参数tbp组合式过电压保护器的额定电压参数是指其设计和工作的电压范围。

根据不同的应用场景和电网情况，我们需要选择合适的额定电压参数，以保证设备的工作稳定性和可靠性。

常见的额定电压参数包括额定放电电流、额定冲击电流等。

1.2 非额定电压参数除了额定电压参数外，tbp组合式过电压保护器还具有一些非额定电压参数，如漏电流、持续时间等。

这些参数在不同环境下可能发生变化，需要进行合理的计算和评估，以确保过电压保护器的正常运行和延长其使用寿命。

第二部分：参数评估2.1 性能评估tbp组合式过电压保护器的性能评估是评估其保护能力和对过电压的响应速度的重要指标。

我们可以通过模拟实验和实际使用情况来评估保护器的性能，以确保其在电力系统中的可靠性和稳定性。

2.2 系统适应性评估tbp组合式过电压保护器作为关键设备，需要在不同的电力系统中发挥作用。

我们需要对其系统适应性进行评估。

包括考虑其在不同电压等级、频率和电力负荷条件下的适应能力，以确保其在各种情况下都能正常工作。

第三部分：个人理解和观点我对tbp组合式过电压保护器的参数有以下几点理解和观点：3.1 参数选择的重要性选取合适的参数对于tbp组合式过电压保护器的工作效果至关重要。

合理的参数选择可以提高保护器的性能和可靠性，减少故障和事故的发生概率。

在进行参数选择时，我们需要根据具体的应用场景和设备要求来进行综合考虑。

组合式过电压保护器说明书TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。

主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。

对于相间和相地过电压都能起到有效的保护作用。

我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

系统额定电压： 6KV 10KV 35KV—使用过电压保护器系统的额定电压;结构特征 : W--无间隙组合式过电压保护器;Y--串联间隙组合式过电压保护器;保护对象： A--电站型：适合各种变压器、开关、母线的过电压保护;B--电机型：适合各类电机的过电压保护;C--电容器型：适合各种电容器组的过电压保护;O--电机中性点型：适合电机中性点的过电压保护;外形结构： F--全封闭结构（6kV、10kV见图2、图7，35kV见图6）;T--积木式组合结构（6kV、10kV见图3、图4，中性点保护器见图8）.注：图3所示: T型过电压保护器能和微机型在线监测仪配套使用。

图2、图7所示: F型过电压保护器能和动作计数器配套使用。

二、技术参数表一：TBP-W系列过电压保护器主要技术参数注：带* 的为电机额定电压表二：TBP-Y系列过电压保护器主要技术参数:注：带* 的为电机额定电压。

三、安装注意事项保护器外形结构见附图2、3、4、6、7、8。

安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。

安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。

tbp组合式过压保护器内部结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!TBP组合式过压保护器内部结构随着现代电子设备的普及和电力系统的发展，过压问题成为电器安全中不可忽视的因素。

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。

、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。

2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。

3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。

可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。
