设备选型及主要性能技术指标

设备选型及主要性能技术指标
级联级别
支持3级RRU级联
设备重量
< 25 kg
模块功率
双射频模块联接时
8/8/8* @每载频15W
12/12/12* @每载频10W
单射频模块联接时
1/1/1 @每载频60W
2/2/2 @每载频30W
3/3/3 @每载频20W
4/4/4 @每载频15W
6/6/6 @每载频10W
安装方式
室内模块堆叠摆放/壁挂安装
工作环境
作温度-35~+55摄氏度
1、单小区最大24载波，单站点最大72载波
2、最大配置为S24/24/24
频段支持
支持GSM 900,1800频段
连接方式
光纤接口连接系统模块，实现无馈线安装
级联级别
支持6级RRU级联，最大拉远距离40Km
机柜外形尺寸
高×宽×深：700mm×600mm×480mm（不含底座）
设备重量
APM30H：<76.5kg（不包括用户设备）
交流输入
输入电压
176V AC～290V AC
输入电压频率
50Hz/60Hz
输出电压
-48V DC
直流输出
直流输出路数
20A：6路
12A：2路
4A：2路
安装方式
室内模块堆叠摆放/壁挂安装
工作环境
-40℃～+50℃
在-20℃以下的环境里，需要配置交流加热器。
1.1.2
厂家名称
诺西
基站型号
NSN FlexiBTS Product Description
最大频数
1、1 … 6扇区
2、多达24载波/BCF
3、运用多重BCF特征，能同步多达9个BCF

诺基亚通信FlexiBTS设备介绍

诺基亚通信FlexiBTS设备介绍
Flexi GSM BTS
Flexi GSM BTS
设备介绍
Flexi GSM BTS architecture and modules
1
2 2.1 2.2 2.2.1
2.2.2 2.2.3
2.2.4 2.3 2.3.1 2.3.2 2.3.3 2.4 2.5 2.5.1 2.5.2 2.6
3 3.1 3.2 3.3 3.4 3.5 3.6 3.6.1 3.6.2 3.7
模块采用防风雨设计，无需机柜即可在室内或室外安装。模块可安装 在任何 Flexi 机柜中，或者其他 BTS/站点支持机柜中，只需足够的空间和 冷却。模块尺寸与 19”结构一致。因此，模块可装在任何有足够空间和空 气流动的 19”机架上。
未使用机柜安装时，模块是安装在可选叠放的外框上，该外框可以从 环境中保护模块至 IP55 水平。该外框可以在不重组整个堆的情况下移动 模块。无机柜时，模块备有保护性的前盖和后盖。一些可选模块用外框，
技术规范 .............................................................................................. 16 尺寸和重量 ........................................................................................... 16 环境规范和要求 .................................................................................... 19 频率范围 .............................................................................................. 21 输出功率 .............................................................................................. 21 RX 性能................................................................................................ 23 功率消耗 .............................................................................................. 23 单载扇/双载扇的功率消耗 .................................................................... 23 MCPA 配置时的功率消耗 ..................................................................... 24 电磁兼容性 ........................................................................................... 25

Flexi Ultrasite 诺西设备指导资料LiPing

Flexi Ultrasite 诺西设备指导资料LiPing

基站BTS运行流程
天线
TRX 射 频 单 元
接收分路单元
双工器单元
Duplexer
TX RX
main div LNA
Duplexer
TX RX
main div
splitter
LNA
splitter
Ultrasite GSM 基 站 结 构
电源单元 • DC (0-3) • AC (0-2) 基本操作 接 口 单 元(1) 传 输 单 元 (1-4) • FC E1/T1 • FXC E1 • FXC E1/T1 • FXC RRI • FXC STM-1 • FXC Bridge
BTS数据设置及硬件设置
进入数据设置
浏览传输告警
传输口启用与配置
BTS时隙的设置
BTS时隙交叉
软件测试单元
硬件配置单元
BTS基站TX连线设置
BTS基站RX连线设置
BTS分级接收设置
FLEXI BTS_诺西设备告警及含义 70开头告警
• • • • • • • • • • • •
TRX 基 带 单 元 • GSM (0-6) • EDGE GSM (0-6)
TRX 射 频 单 元 • GSM (0-12) • EDGE GSM (0-12) • Booster (0-6) 接收分路单元 • 2-way (0-6) • 6-way (0-2)
合路器和双工器 • 双 工 器 (0-6) • 宽 带 合 路 器 (0-9) • RTC 合 路 器(0-2)
TRX/FU: CHECKSUM ERROR IN FU-CU LINK 在帧单元发给载波单元的数据中检测到数据传输校验和错误 TRX/FU: NO DATA FROM CU TO FU IN PRIMARY LINK 载波单元未向帧单元发送任何数据 TRX/FU: NO DATA FROM CU TO FU IN REDUNDANT/DIVERSITY LINK TRX/FU: GSM TIMESLOT UNATTAINABLE TRX/FU: MCLx2-FUCx LINK FAILURE TRX/FU: FAILURE IN BASE STATION INTERFACE 基站接口连接失败 来自MCLx2的入局时钟链路失败 TRX/FU: FUCx INTERNAL CLOCK FAILURE FUCx的内部GSM定时信号丢失 载波单元未向帧单元发送任何数据 GSM 时隙的语音和数据连接存在故障

Flexi EDGE BTS设备面板指示灯含义

Flexi EDGE BTS设备面板指示灯含义
黄色
模块不在工作状态或者锁定状态
模块在配置状态；或者模块下载软件包；
红色
模块自检，重启状态，或者存在严重告警（major）
模块存在次要告警（minor）
Nokia Flexi GSM双重TRX模块（EXxA）
EXxA模块告警灯指示说明如下(红黄绿循环显示BTS接收系统配置信息)
LED颜色
稳定
闪烁
绿色
载频模块正常工作状态，无告警，且LAPD和TRXS NhomakorabeaG信令正常
一个载频在丢失LAPD和TRXSIG信令，但是其他载频均在正常工作状态；
黄色
1、载频模块被锁状态；
一块载频上存在7606告警（TRX faulty）告警，或者一块到多块载频上存在7607（TRX operation degraded）告警
Nokia Flexi GSM双重双工模块（ERxA）
ERxA模块告警灯指示说明如下
LED颜色
稳定
闪烁
绿色
模块正常工作，无告警
模块下载软件包，或者模块在操作状态中
2、载频不在工作状态，但是载频仍然给ERxA模块提供电源和控制；
3、载频不在工作状态，因为系统模块ESMA或者ESEA模块在重启状态；
4、载频上的LAPD和TRXSIG丢失，但是载频仍然在监控状态下；
1、载频在启动状态；
2、一个或多个载频在配置状态，等待LAPD信令、等待接收系统信息；
红色
模块上软件未正确运行，或者存在7606告警（TRX faulty）,即载频上存在严重告警
Flexi EDGE BTS

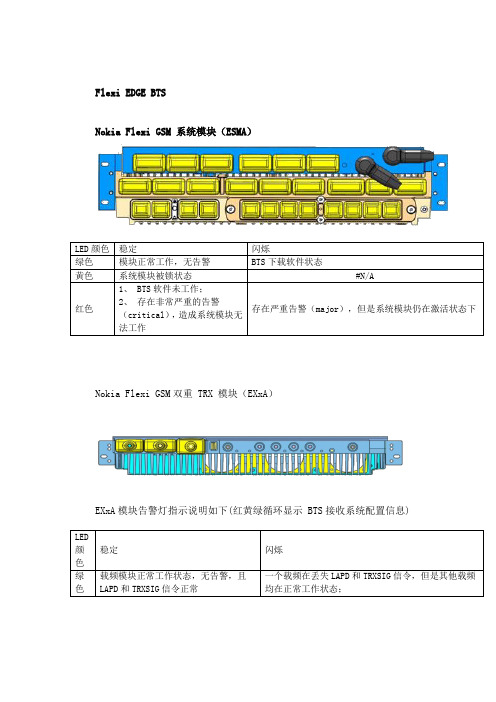

Nokia Flexi GSM系统模块（ESMA）
