1.5电势差与电场强度的关系 学案

电势差与电场强度的关系[学习目标] 1.理解匀强电场中电势差与电场强度的关系U AB＝Ed，并且能够推导出这个关系式．(重点)2．知道电场强度的另一种求法，了解场强的另一个单位“伏特每米”的意义． 3.会用关系式U AB＝Ed或E＝U AB/d进行有关的计算．(难点)1．关系式：U AB＝Ed或E＝U ABd(注：公式中d是两点沿电场方向距离)2．物理意义：匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．3．适用条件：匀强电场．[再思考]有同学认为：“根据E＝U ABd，若A、B两点在匀强电场的同一等势面上，由U AB＝0，故场强为零“.谈一下你的认识．【提示】该同学分析错误，当A、B在匀强电场同一等势面上时，两点沿电场方向距离d＝0.无法用E＝U ABd直接计算场强，E也不等于零．[后判断](1)公式U＝Ed用于任何电场．(×)(2)在电场中相同距离上的两点，电势差大的其电场强度也必定大．(×)(3)在匀强电场中，沿着电场方向，任何相同距离上的电势降落必定相等．(√)(4)电势降落的方向必定是电场强度的方向．(×)[1．意义：在匀强电场中，电场强度等于两点电势差与两点沿电场方向距离的比值．2．E的另一表述：电场强度在数值上等于沿电场方向每单位距离上降低的电势．(3)电场强度的单位：N/C或V/m.[再思考]1．根据E＝Ud可知，匀强电场的电场强度E与电场中两点间的电势差U成正比，与沿电场线方向上两点间的距离d成反比，以上观点是否正确？【提示】不正确．电场强度大小与电场自身因素有关，与两点间的电势差或距离无关．2．为何说电场强度的两单位N/C与V/m是相同的？【提示】 1 V/m＝1 J/(C·m)＝1 N·m/(C·m)＝1 N/C[后判断](1)在匀强电场中沿电场线方向，电势降的最快．(√)(2)公式E＝Ud用于任何电场．(×)(3)匀强电场中E与电势差及两点间距无关．(√)．预习完成后，请把你认为难以解决的问题记录在下面的表格中问题1问题2问题3问题4学生分组探究一对关系式U AB＝Ed和E＝U ABd的理解(深化理解)第1步探究——分层设问，破解疑难1．电场中AB两点的电势差U AB与AB两点的距离一定成正比吗？2．在匀强电场中，沿哪个方向电势降低得最快？第2步结论——自我总结，素能培养1．关系式表明了电场强度与电势差的关系(1)大小关系：由E＝Ud可知，电场强度在数值上等于沿电场方向每单位距离上降低的电势．(2)方向关系：电场中电场强度的方向就是电势降低最快的方向．(3)物理意义：电场强度是电势差对空间位置的变化率，反映了电势随空间位置变化的快慢．2．U AB＝Ed的两个推论(1)在匀强电场中，沿任意一个方向，电势下降都是均匀的，故在同一直线上相同间距的两点间电势差相等．如果把某两点间的距离平均分为n段，则每段两端点间的电势差等于原电势差的1/n.(2)在匀强电场中，沿任意方向相互平行且相等的线段两端点的电势差相等．3．在非匀强电场中，公式E＝Ud可用来定性分析如图1－6－1所示，若ab＝bc，由于电场线密处场强较大，即ab段的平均场强小于bc段的平均场强，故可以判断U ab<U bc.图1－6－1第3步例证——典例印证，思维深化如图1－6－2所示，在匀强电场中，电荷量q＝5.0×10－10 C 的正电荷，由a点移到b点和由a点移到c点电场力做功都是3.0×10－8 J，已知a 、b 、c 三点的连线组成直角三角形，ab ＝20 cm ，∠a ＝37°，∠c ＝90°，求：(1)a 、b 两点的电势差U ab .(2)匀强电场的场强大小和方向．图1－6－2【思路点拨】 (1)电势差可由U ＝W q 求得． (2)借助电场线与等势面垂直，可求得E 及方向．【解析】 (1)因为正电荷q 从a 到b 和从a 到c 电场力做功相等，所以由W ＝qU 可得U ab ＝U ac ，b 、c 两点在同一等势面上，根据电场线与等势面垂直，得到场强方向与ac 平行，垂直指向bc .U ab ＝W ab q ＝3.0×10－85.0×10－10V ＝60 V(2)由U ＝Ed 可得，E ＝U d ＝U ac ＝600.2×cos37°＝375 V/m 场强方向平行于ac ，垂直指向bc 边向右．【答案】 (1)U ab ＝60 V (2)E ＝375 V/m 方向与bc 边垂直且由a 指向c电场中两点电势差的求法(1)应用定义式U AB ＝φA －φB 来求解．(2)应用关系式U AB ＝W AB q来求解． (3)应用关系式U AB ＝Ed (匀强电场)来求解．第4步巧练——精选习题，落实强化1．对公式E＝U abd的理解，下列说法正确的是()A．此公式适用于计算任何电场中a、b两点间的电势差B．a点和b点距离越大，则这两点的电势差越大C．公式中的d是指a点和b点之间的距离D．公式中的d是匀强电场中a、b两个等势面间的垂直距离【解析】E＝U abd中的d是指电场线方向上两点的距离，而且仅适用于匀强电场，故D正确．【答案】 D2．如图1－6－3所示为某一电场的电场线和等势面．已知φa＝5 V，φc＝3 V，且ab＝bc，则()A．φb＝4 VB．φb＞4 VC．φb＜4 VD．上述情况都有可能图1－6－3【解析】根据场强在数值上等于沿场强方向单位距离上降落的电势，因为ab段上各点的场强大于在bc段上各点的场强，虽然ab＝bc，但ab段上降落的电势多．【答案】 C学生分组探究二电势、电势差与电场强度的比较(对比分析) 第1步探究——分层设问，破解疑难1．电场中电势为零的地方电场强度是否为零？2．电场中场强为零的地方电势一定为零吗？第2步结论——自我总结，素能培养1．电势差与电场强度物理量电势差U AB电场强度E定义式U AB＝Wq E＝Fq大小数值上等于单位正电荷从一点移到另一点时，电场力所做的功数值上等于单位正电荷受到的力方向标量、无方向矢量，规定正电荷在该点所受电场力的方向为正方向联系(1)沿场强的方向是电势降落最快的方向，但电势降落的方向不一定是场强的方向(2)场强的大小等于沿匀强电场方向每单位长度上降落的电势，即E＝U ABd2.电势与电场强度(1)电场强度为零的地方电势不一定为零，电势为不为零取决于电势零点的选取；电势为零的地方电场强度也不一定为零．如把点电荷产生的电场中某点定为电势零点，但该点电场强度不为零，无穷远处场强和电势都可认为是零．(2)电场强度相等的地方电势不一定相等，如在匀强电场中场强处处相等，但各点电势不等．(3)电势相等的地方电场强度不一定相等．如在等量的异种电荷的电场中，两电荷连线的中垂面是一个等势面，但场强不相等．第3步例证——典例印证，思维深化如图1－6－4所示，A、B两平行金属板间的匀强电场的场强E＝2×105V/m，方向如图所示．电场中a、b两点相距10 cm，ab连线与电场线成60°角，a点距A板2 cm，b点距B板3 cm，求：(1)电势差U Aa、U ab和U AB；(2)用外力F把电荷量为1×10－7 C的正电荷由b点匀速移动到a点，那么外力F做的功是多少？图1－6－4【思路点拨】(1)电势差可由U＝Ed求得．(2)电场力做功可由W＝qEd cos θ或W＝qU求得．【解析】(1)U Aa＝E·d Aa＝2×105×0.02 V＝4×103 V.U ab＝E·d ab＝2×105×0.1×cos 60° V＝1×104 V.U AB＝E·d AB＝2×105×(0.02＋0.1×cos 60°＋0.03) V＝2×104 V.(2)据动能定理得W F＋W电＝0，所以W F＝－W电＝－qU ba＝qU ab＝1×10－7×1×104 J＝1×10－3 J.【答案】(1)4×103 V1×104 V2×104 V(2)1×10－3 J匀强电场问题总结1．U AB＝Ed或E＝U ABd，可用于确定电势差或场强．2．E p＝qφ，用于确定某点电势能，在φ＝0处，E p＝0.3．在电场中移动电荷，电场力做功W AB＝qU AB，知道了W AB和q便可推知电场中一些点的电势关系．匀强电场问题总结4．电场中电势相等的点构成等势面，电场线的方向总是和等势面垂直且由电势高的等势面指向电势低的等势面．知道了等势面便可推知电场线的分布情况．第4步巧练——精选习题，落实强化3．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如图1－6－5所示，由此可知c点的电势为()A．4 V B．8 VC．12 V D．24 V图1－6－5【解析】根据匀强电场的特点，U ad＝U bc，即φa－φd＝φb－φc，解得φc＝8 V，B正确．【答案】 B4．电子的电荷量为e、质量为m，以速率v0沿电场线方向射入到场强为E 的匀强电场中，如图1－6－6所示．电子从A点入射，到B点速度变为零．图1－6－6(1)A、B两点间的电势差是多大？(2)A、B两点间的距离是多少？【解析】(1)电子由A点射入，到B点速度变为零，由动能定理－eU AB＝0－12m v 20，即U AB ＝m v 202e .(2)A 、B 两点间的距离d ＝U AB E ＝m v 202eE .【答案】 (1)m v 202e (2)m v 202eE等分法计算匀强电场中的电势或电场强度1．在匀强电场中，沿着任意方向上，相等距离的电势差都相等．如果把某两点间的距离等分为n 段，则每段两端点的电势差等于原电势差的1n .像这样采用这种等分间距求电势问题的方法，叫作等分法．2．在已知电场中几点的电势时，如果要求另外某点的电势，一般采用“等分法”在电场中找出与待求点电势相同的等势点．3．在匀强电场中，相互平行、相等长度的线段两端电势差相等，用这一点可求解电势或电势差．4．等分法也常用在画电场线或计算电场强度的问题中．(安徽高考)如图1－6－7所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0 V ，点A 处的电势为6 V ，点B 处的电势为3 V ，则电场强度的大小为( )A ．200 V/mB ．200 3 V/mC ．100 V/mD ．1003V/m图1－6－7【思路点拨】解决该题关键是结合题目特点，画出过某一已知点的电场线，然后结合公式E＝Ud求解．【解析】在匀强电场中，沿某一方向电势降落，则在这一方向上电势均匀降落，故OA的中点C的电势φC＝3 V(如图所示)，因此B、C为等势面．O点到BC的距离d＝OC sin α，而sin α＝OBOB2＋OC2＝12，所以d＝12OC＝1.5×10－2m．根据E＝Ud得，匀强电场的电场强度E＝Ud＝31.5×10－2V/m＝200 V/m，故选项A正确，选项B、C、D错误．【答案】 A——[先看名师指津]——————————————等分法分析匀强电场电场强度的步骤(1)确定所给点中电势最高和最低点，用直线将两点连接；(2)根据第三点的电势值，将(1)中的直线平分为等距离的n段；(3)找到直线上与第三点电势相同的第四点，连接第三、第四点所得直线为等势线；(4)作出垂直于等势线的直线，并根据电势的降低方向在新作直线上加上箭U头就作出电场线；也可根据E＝d求解电场强度大小．。

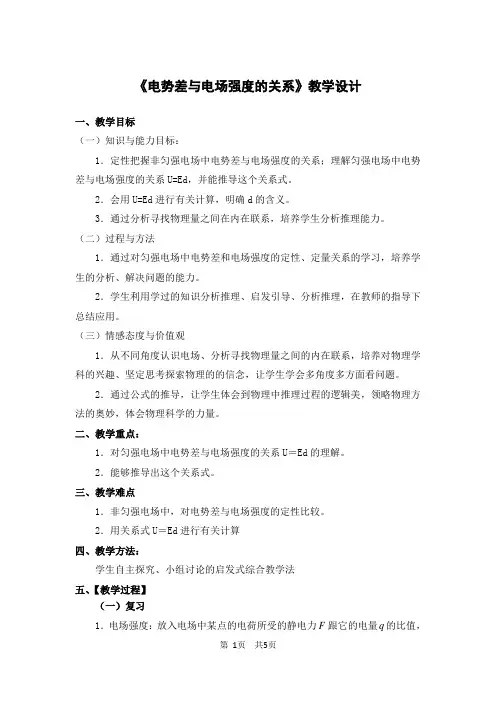

《电势差与电场强度的关系》教学设计一、教学目标（一）知识与能力目标：1．定性把握非匀强电场中电势差与电场强度的关系；理解匀强电场中电势差与电场强度的关系U=Ed，并能推导这个关系式。

2．会用U=Ed进行有关计算，明确d的含义。

3．通过分析寻找物理量之间在内在联系，培养学生分析推理能力。

（二）过程与方法1．通过对匀强电场中电势差和电场强度的定性、定量关系的学习，培养学生的分析、解决问题的能力。

2．学生利用学过的知识分析推理、启发引导、分析推理，在教师的指导下总结应用。

（三）情感态度与价值观1．从不同角度认识电场、分析寻找物理量之间的内在联系，培养对物理学科的兴趣、坚定思考探索物理的的信念，让学生学会多角度多方面看问题。

2．通过公式的推导，让学生体会到物理中推理过程的逻辑美，领略物理方法的奥妙，体会物理科学的力量。

二、教学重点：1．对匀强电场中电势差与电场强度的关系U＝Ed的理解。

2．能够推导出这个关系式。

三、教学难点1．非匀强电场中，对电势差与电场强度的定性比较。

2．用关系式U＝Ed进行有关计算四、教学方法：学生自主探究、小组讨论的启发式综合教学法五、【教学过程】（一）复习1．电场强度：放入电场中某点的电荷所受的静电力F跟它的电量q的比值，叫做该点的电场强度。

2．电势差的概念：电场中两点间电势的差值叫做电势差。

3．静电力功的两种计算方法：（1）FS W =（2）AB AB qU W =【问题】既然电场强度E 、电势差U 都可以描述电场，那么两者之间有何关系？（引入新课）（二）新课教学1．匀强电场中电势差与电场强度的关系。

（教学设想：让学生阅读教材相关内容，自己完成多媒体所展示的内容，学会亲自推导，了解该关系的来龙去脉，使学生在获取知识的同时，感受到成功的愉悦，进一步培养学生的科学探究精神。

）（1）如图所示，匀强电场中A 、B 两点的电势差为AB U ，一试探电荷q 从电场中A 点移动到B 点，求：静电力做的功W 为多少？通过提问学生，得出以下结论：AB W qU =（2）如图所示，匀强电场的电场强度为E ，电荷q 从A 点移动到B 点，求：静电力做的功W 为多少？（由学生自己推导，教师巡视，解答学生在推导过程中可能存在的一些疑问。

日照一中2009级物理教学案执笔人：张可鹏审核人：万向东班级姓名小组学号课题第一章第五、六节电势差电势差与电场强度的关系回顾1、你学过了哪几个描述电场性质的物理量?它们是什么?说出它们的定义．2、在电场中移动电荷电场力做功与电荷的电势能之间的关系是怎样的？目标1、理解掌握电势差的概念，知道电势差与电势零点的选择无关。

2、掌握两点间电势差的表达式，知道两点间电势差的正负与这两点电势高低的对应关系3、知道在电场中移动电荷时静电力做功与两点间电势差之间的关系，会应用静电力做功的公式进行相关的计算4、知道在匀强电场中电势差与电场强度的定量关系，掌握表达两者关系的公式问题探究探究一：一电荷量为-2×108-C的点电荷在外力作用下，从静电场中的a点运动到b点，在这个过程中电场力对点电荷做功为8×10-6J，若a点电势为ϕa，b点电势为ϕb，则下列结论中正确的是( )A．可以判定ϕa-ϕb＝400 V B．可以判定ϕa-ϕb＝-400 VC．ϕa-ϕb可能等于零D．不能判断ϕa-ϕb的值探究二：电势的数值与零电势点的选取有关，电势差的数值与零电势点的选取有关吗？这与力学中学过的哪个概念相似？情境：如图所示的电场中，将2×10-6C的正电荷分别由A、C两点移动到B点时，电场力所做的功分别是3×10-4J、-6×10-5J，如果取B点为零电势点，C两点的电势分别多大？AC间的电势差U AC多大？若取C点为零电势点，A、B两点的电势分别多大？AC间的电势差U AC多大？探究三：匀强电场的场强为E，沿电场方向从A移到B距离为d，则A、B两点间的电势差多大？思考与讨论：如果两点不在同一条电场线上，还能得出以上结论吗？·课堂练习1．如图所示，B、C、D三点都在以点电荷十Q为圆心的某同心圆弧上，将一试探电荷从A点分别移到B、C、D各点时，电场力做功大小比较( )A．W AB>W AC B．W AD>W ABC．W AC＝W AD D．W AB＝W AC2．电场中有A、B两点，把某点电荷q从A点移到B点的过程中，电场力对该电荷做了负功，则下列说法正确的是( )A．该电荷是正电荷，则电势能减少B．该电荷是正电荷，则电势能增加C．该电荷是负电荷，则电势能增加D．电荷的电势能增加，但不能判定是正电荷还是负电荷3．在电场中把电荷量为2.0×109-C的正电荷从A点移到B点，克服静电力做功为1. 5×107-J，再把电荷从B点移到C点，静电力做功为4.0×107-J．(1) A、B、C三点中哪点的电势最高? 哪点的电势最低?(2) A、B间，B、C间，A、C间的电势差各是多大?(3) 把－1.5×109-C的电荷从A点移到C点，静电力做多少功?4．关于匀强电场中场强和电势差的关系，下列说法正确的是( )A．电场强度越大，任意两点间的电势差一定越大B．沿着电场线方向，任何相同距离上的电势降低必定相等C．电势降低的方向必定是电场强度的方向D．沿着电场方向，单位距离上降落的电势越大，则电场强度越大5．空气是不导电的，但是如果空气中的电场很强，使得气体分子中带正、负电荷的微粒所受的相反的静电力很大，以至于分子破碎。

课题电势差和电场强度的关系课型习题课教学目标（一）知识与技能1、理解匀强电场中电势差跟电场强度的关系U=Ed2、会用U=Ed或UEd=解决有关问题（二）过程与方法能通过复习巩固与随堂练习巩固各个公式的适用条件、物理量的物理意义和典型题型，掌握分析方法（三）情感态度与价值观培养科学分析、解决问题的习惯。

个性化教案重点和难点熟练应用公式要点分析相关题型要点一：正确理解匀强电场中电势差与电场强度的关系公式(1)匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．公式U AB＝Ed要点诠释：(1)此公式只适用于匀强电场．(2)公式中d必须是沿场强方向的距离．当电场中的两点不在同一条电场线上时，d应为两点在场强方向上的投影的距离，亦为电场中的两点所在的等势面的垂直距离．(3)对于非匀强电场，用公式UEd=可以定性分析某些问题．例如等差等势面E越大，d越小，因此可以断定等差等势面越密的地方电场强度越大．如图，在点电荷的电场中有A、B、C三点，AB BC=，要求比较U AB与U BC的大小时，可以利用U Ed =即U＝Ed定性说明．AB段平均电场强度ABE比BC段平均电场强度BCE大，故U AB＞U BC．要点二、 电场强度的另一种表述1．表述：在匀强电场中，电场强度的大小等于两点间的电势差与两点间沿电场强度方向距离的比值．2．公式：AB U E d3．数值：电场强度在数值上等于沿电场方向每单位距离上降低的电势．4．单位：伏特每米(V/m)，且1V/m ＝1N/C ．要点诠释：(1)电场强度的方向就是电势降低最快的方向，只有沿场强方向，在单位长度上的电势差最大，也就是说电势降低最快的方向为电场强度的方向．但是，电势降落的方向不一定是电场强度的方向．(2)电场线与等势面处处垂直，并且电场线由高等势面指向低等势面．(3)在同一幅图中，等差等势面越密(即相邻等势面间距越小)的地方，场强越大．如图中左、右两端与上、下两部分比较就很明显．(4)电场强度与电势无直接关系．因为电场中某点电势的值是相对选取的零电势点而言的，选取的零电势点不同，电势的值也不同，而场强不变，零电势可以人为选取，而场强是否为零则由电场本身决定．初学者容易犯的一个错误是把电势高低与电场强度大小联系起来，误认为电场中某点电势高，场强就大；某点电势低，场强就小．要点三、 电场强度、电势和电势差的比较物理量内容项目【答案】500V/m类型二、用U ＝Ed 或U E d =定性分析非匀强电场中的场强与电势差的关系 例2、 如图所示，实线表示电场线，虚线表示等势线，a 、b 两点的电势分别为50V a ϕ=-，20V b ϕ=-，则a 、b 连线的中点c 的电势c ϕ应为 ( )A ．35V c ϕ=-B ．35V c ϕ>-C ．35V c ϕ<-D ．无法判断【答案】 B【解析】由图可知，这是一个非匀强电场，且b a E E <．若此电场为匀强电场，则35V c ϕ=-．而此电场中b c a E E E <<，即从b 到c 的过程中每单位距离上的电势降低要比从c 到a 的过程中每单位距离上的电势降低慢．故35V c ϕ>-．因而正确答案为B ．【总结升华】此题是讨论电势的降低与电场强度的关系，而电场强度的大小是通过电场线的疏密表示的，由此判断bc 间的电势降低比ca 间的电势降低慢．因为电场中电势为负值，容易错选C 项．举一反三【变式】如图所示，四种典型电场中分别有a 、b 、c 三点(1)试在甲乙丙丁四幅图中比较以下物理量(用等式或不等式表示三者关系)①a 、b 、c 三点场强大小的关系：甲________，乙________，丙________，丁________；②a 、b 、c 三点电势的关系：甲________，乙________，丙________，丁________。
