功率因数及负载性质

13.5功率因数分析大多数用电设备都是感性负载，如电动机、日光灯、变压器等。

它们在运行中电流总是滞后电压一个φ角，这个相位角影响重大，其电流有两个电流分量。

产生功率的电流或称工作电流，即通过设备能转换成有用功的电流，通常转换成热、光或机械能。

这些功率的单位为W。

磁化电流，即无功或非工作电流，用以产生电磁设备工作所需磁通的电流。

没有这种磁化电流，能量就不能通过变压器铁芯或穿越感应电动机的气隙传送能量。

无功功率的单位为Var(乏)。

有功电流与无功电流的矢量和为总电流，在已知电压为V时，有功功率、无功功率及视在功率与电流成正比，功率的相量图与电流的相量图相似。

13.5.1功率因数的定义(1)功率因数定义由于感性负载电流滞后电压φ角，所以功率计算时，需要把电流矢量投影到电压矢量方向上去(如果以电压矢量作为参考矢量)，因此出现一个COSφ，这个相位差角φ的余弦称为功率因数。

此值变化范围为0～1。

实用中，功率因数也可以定义为线路内有功功率与视在功率之比值称为功率因数。

COSφ＝P/S (13-1)根据功率三角形关系，功率因数也等于有功功率与视在功率夹角的余弦值。

所以有功功率等于视在功率乘功率因数。

(2)功率因数的超前与滞后功率因数是超前还是滞后，取决于有功功率与无功功率两者输送的方向。

如果输送方向相同，则在此点的功率因数为滞后；如果两个功率分量的输送方向相反，则在此基准点的功率因数为超前。

因电容器是一种无功功率源，所以其功率固数总是超前的。

感应电动机是滞后的功率因数，因其需要将有功功率与无功功率同时送入电动机（方向相同）。

过激同步电动机能供给系统无功功率。

有功功率分量送入电动机，而无功功率则送入系统（方向相反），所以功率因数是超前的。

在实际的电力系统中，即使系统中有一些超前功率因数的设备，如过激同步电动机等。

系统功率因数仍可能是滞后的。

(3)功率因数的大小根据负载的性质决定功率因数的大小，当负载为纯电阻时，电流和电压的相位差角为0°，所以COS=1；当负载为纯电感时，电流和电压的相位差角为90°，COSφ=0；当负载为纯电容时，电流和电压的相位差角也是90°，COSφ=0；而感性负载(相当于电阻和电感串联负载)，COSφ=0和1之间，见图(13-5)。

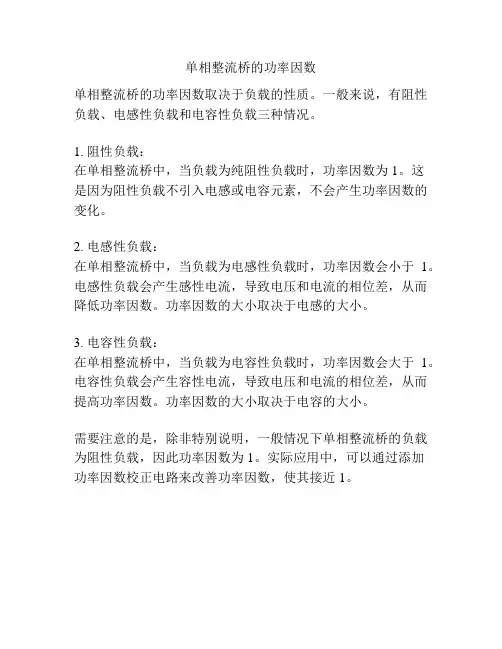

单相整流桥的功率因数
单相整流桥的功率因数取决于负载的性质。

一般来说，有阻性负载、电感性负载和电容性负载三种情况。

1. 阻性负载：
在单相整流桥中，当负载为纯阻性负载时，功率因数为1。

这
是因为阻性负载不引入电感或电容元素，不会产生功率因数的变化。

2. 电感性负载：
在单相整流桥中，当负载为电感性负载时，功率因数会小于1。

电感性负载会产生感性电流，导致电压和电流的相位差，从而降低功率因数。

功率因数的大小取决于电感的大小。

3. 电容性负载：
在单相整流桥中，当负载为电容性负载时，功率因数会大于1。

电容性负载会产生容性电流，导致电压和电流的相位差，从而提高功率因数。

功率因数的大小取决于电容的大小。

需要注意的是，除非特别说明，一般情况下单相整流桥的负载为阻性负载，因此功率因数为1。

实际应用中，可以通过添加
功率因数校正电路来改善功率因数，使其接近1。

功率因数校正方法
功率因数校正是一种用于改善电力系统中功率因数的方法。

功率因数是指交流电路中有用功与视在功之比，表示电路的有效功率与总功率之间的关系。

在电力系统中，功率因数通常是根据负载的性质来确定的。

负载可以是感性的（如电动机、变压器等）或容性的（如电容器等）。

感性负载倾向于产生滞后于电流的相位，导致功率因数低于1。

而容性负载则会导致电流超前于电压的相位，功率因数高于1。

功率因数越低，系统的效率越低，会导致能源的浪费和电力系统的负荷不平衡。

因此，需要采取一些措施来校正功率因数。

其中一种常用的方法是安装功率因数校正装置。

这些装置通常由电容器组成，可以通过改变电路的视在功率来校正功率因数。

当负载为感性负载时，功率因数校正装置可以增加电路的容性负载，使得功率因数接近1。

同样，当负载为容性负载时，功率因数校正装置可以增加电路的感性负载，达到同样的效果。

另一种常见的方法是采取能源管理措施。

通过对负载的合理安排和管理，可以确保不同类型的负载在系统中的均衡分布，从而提高整个系统的功率因数。

这可以包括定期对负载进行检查和调整，确保它们在操作范围内正常工作。

此外，还可以采取节能措施，如使用高效率设备和技术，减少无效功率损耗。

功率因数校正对于电力系统的稳定运行和效率至关重要。

通过采取适当的措施，
可以降低能源浪费，减少电力系统的故障率，并提高整个系统的可靠性和可持续性。

功率因数（PF）与总谐波失真（THD）的关系在电力系统和电力电子设备中，功率因数（Power Factor，简称PF）和总谐波失真（Total Harmonic Distortion，简称THD）是两个重要的参数。

它们分别反映了电路的有功功率利用效率和电流波形的质量。

本文将详细探讨功率因数与总谐波失真之间的关系。

一、功率因数的定义与意义功率因数，简称PF，是指交流电路中有功功率与视在功率之比。

视在功率是电压与电流有效值的乘积，而有功功率则是实际做功的部分。

功率因数越高，说明电路的有功功率利用效率越高，电力系统的运行越经济。

功率因数受多种因素影响，其中最主要的因素是负载的性质和电路中谐波的含量。

负载的性质决定了电流与电压之间的相位差，而谐波则会导致电流波形发生畸变，从而影响功率因数的大小。

二、总谐波失真的定义与意义总谐波失真，简称THD，是指电流或电压波形中谐波分量与基波分量之比的总和。

在理想的正弦波中，THD为零。

然而，在实际电路中，由于非线性负载、电力电子设备等因素的存在，电流波形往往会发生畸变，产生谐波分量。

THD的大小反映了电流波形的畸变程度，THD 越大，说明电流波形质量越差。

THD对电力系统的影响是多方面的。

首先，谐波会导致电气设备的附加损耗，降低设备的使用寿命。

其次，谐波还可能引起电力系统的谐振现象，导致电压波动和闪变。

此外，谐波还会干扰通信设备和精密仪器的正常运行。

三、功率因数与总谐波失真的关系功率因数与总谐波失真之间存在密切的联系。

一方面，谐波的存在会导致电流波形发生畸变，从而降低功率因数。

这是因为谐波分量与基波分量在相位上存在差异，使得有功功率减小，无功功率增加，进而导致功率因数下降。

另一方面，功率因数的降低也会反过来影响THD的大小。

当功率因数较低时，说明电路中存在较大的无功功率。

为了提高功率因数，通常需要采取补偿措施，如安装电容器等。

然而，这些补偿措施可能会引入新的谐波源，从而增加THD的大小。

电气部件的选型标准在选择电气部件时，需要考虑多个方面以确保其适用性和安全性。

以下是根据额定电压、额定电流、功率因数、负载性质、工作环境、安装方式、认证要求、成本效益和维护需求等方面制定的选型标准。

1.额定电压：在选择电气部件时，额定电压是首要考虑的参数。

应确保所选部件的额定电压能够满足实际电路的需求。

一般情况下，应选择比实际电路额定电压更高的部件以确保安全。

2.额定电流：额定电流是衡量电气部件承载能力的重要参数。

在选择部件时，应考虑实际电路中的电流需求，并选择具有足够额定电流的部件，以确保部件不会过载。

3.功率因数：功率因数反映了电气部件的能耗。

高功率因数的部件可以减少能源浪费和发热，因此应选择具有较高功率因数的部件。

4.负载性质：负载性质是指电气部件所连接的负载类型。

不同的负载类型对部件的要求也不同，例如电动机、灯具、加热器等。

因此，在选择部件时，应考虑所连接的负载性质并选择适合的部件。

5.工作环境：工作环境对电气部件的性能和使用寿命有影响。

例如，在高温环境中应选择高温等级的部件；在潮湿环境中应选择具有防水功能的部件。

6.安装方式：安装方式对电气部件的安全性和性能有影响。

不同的安装方式需要不同的部件设计和配置，例如固定、旋转、插拔等。

应考虑实际安装环境和要求来选择合适的安装方式。

7.认证要求：某些应用领域可能需要对电气部件进行认证，以确保其符合相关标准和规定。

应考虑实际应用领域的要求，选择已通过相关认证的电气部件。

8.成本效益：在满足性能和安全要求的前提下，应考虑成本效益。

选择价格合理、性价比高的电气部件可以降低整个系统的成本，提高经济效益。

9.维护需求：在选择电气部件时，应考虑维护需求。

应选择易于维护和更换的部件，以便在需要时进行方便快捷的维修和更换，降低维护成本。

综上所述，在选择电气部件时，需要根据实际情况综合考虑额定电压、额定电流、功率因数、负载性质、工作环境、安装方式、认证要求、成本效益和维护需求等方面，以确保所选部件能够满足应用需求并保证安全性和可靠性。

功率因数在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

所以，供电部门对用电单位的功率因数有一定的标准要求。

(1) 最基本分析：拿设备作举例。

例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。

然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。

很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。

在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。

功率因数是马达效能的计量标准。

(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。

功率因数是有用功与总功率间的比率。

功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。

(3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。

两种波形峰值的分隔可用功率因数表示。

功率因数越低，两个波形峰值则分隔越大。

保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。

电容补偿的应用随着国家经济的发展和人民生活水平的提高，大量的居住楼盘、高档商场、宾馆、办公楼等民用建筑在城市中拔地而起，使城市用电量快速增长。

但是，在这些民用建筑场所内使用的多为单相电感性负荷，因其自身功率因数较低，在电网中滞后无功功率的比重较大。

为保证降低电网中的无功功率，提高功率因数，保证有功功率的充分利用，提高系统的供电效率和电压质量，减少线路损耗，降低配电线路的成本，节约电能，通常在低压供配电系统中装设电容器无功补偿装置。

功率因数概念功率因数（Power Factor）是电力系统中一个非常重要的概念。

它是用来衡量交流电路中的有用功率与总功率之间的比例关系的。

在电气工程中，功率因数对于电力系统的稳定性、效率和功率质量都有着非常重要的影响。

本文将从功率因数的定义、计算方法、影响因素、改善方法以及在电力系统中的应用等方面对功率因数进行深入探讨。

一、定义功率因数可以用来描述交流电路中的有用功率和视在功率之间的关系。

在交流电路中，有用功率是指能够做真正功耗的功率，而视在功率是指在交流电路中同时考虑了有用功率和无用功率（即无功功率）的综合功率。

功率因数可以用如下公式来表示：功率因数=有用功率/视在功率其中，有用功率的单位是瓦特（W），视在功率的单位也是瓦特（VA）。

功率因数是一个无量纲的数值，它的取值范围是0到1。

当功率因数等于1时，表示有用功率和视在功率完全匹配，此时电路的功率因数是理想的；而当功率因数小于1时，表示有用功率和视在功率之间存在一定的差异，此时电路的功率因数是不理想的。

二、功率因数的计算方法在实际的工程应用中，计算功率因数的方法有多种。

下面介绍几种常用的计算方法：1.余弦法：这是最常见的一种计算方法，它利用三角函数余弦的定义来计算功率因数。

具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。

2.直角坐标法：这是另一种常见的计算方法，它利用了复数的运算来表示功率因数。

具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。

3.矢量法：这是一种直观、准确的计算方法，它利用了矢量的几何性质来表示功率因数。

具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。

通过以上的计算方法，可以得到电路的功率因数的具体数值。

功率因数科技名词定义中文名称：功率因数英文名称：power factor定义：有功功率与视在功率之比。

所属学科：电力（一级学科）；通论（二级学科）功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

所以，供电部门对用电单位的功率因数有一定的标准要求。

要求(1) 最基本分析拿设备作举例。

例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。

然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。

很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。

(使用了70个单位的有功功率，你付的就是70个单位的消耗)在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。

功率因数是马达效能的计量标准。

(2) 基本分析每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。

功率因数是有用功与总功率间的比率。

功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。

(3) 高级分析在感性负载电路中，电流波形峰值在电压波形峰值之后发生。

两种波形峰值的分隔可用功率因数表示。

功率因数越低，两个波形峰值则分隔越大。

[编辑本段]对于功率因数改善电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。

因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。

关于“功率因数”和“自然功率因数”一“功率因数”1 功率因素低对电网的危害功率因数是指电力网中线路的视在功率供给有功功率的消耗所占百分数。

1.1 功率因数低增加发电机损耗电网中工业负载较高，绝大多数工业负载是电动机，电动机的静子是线圈，用电时电流与电压是不同波形的。

电流总是落后于电压的变化曲线。

如电流的正弦波曲线落后电压约30度。

根据有功功率公式P = UI Cosφ，传输相同数值有功功率，如果Cosφ太小，电流必然大，在传输线路上功率损耗P = I2 R必然大。

还有因为电流落后于电压，在发电或传输线路上对它要进行修正和补偿，使电压与电流的正弦波曲线变体同步，需提高发电机励磁电流(导致励磁功率上升)，同时会提升发电机工作电压，因此传送的无功功率高即功率因数Cosφ小会使传输电压上升。

电机工作电压高会导致发电机损耗加大，同时也会使发电机绝缘线圈温度上升，寿命缩短，提高功率因素Cosφ减轻发电机绝缘压力。

1.2 功率因素影响电网系统电压电压是电能质量的重要指标之一，电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电单耗和人民生活用电都有直接影响。

无功电力是影响电压质量的一个重要因素，电压质量与无功是密不可分的。

在现代用电企业中，在数量众多、容量大小不等的感性设备连接于电力系统中，以致电网传输功率除有功功率外，还需无功功率。

电力系统的设备负荷自然功率因素约为0.6-0.9。

无功功率电源应包括发电机、变电站的无功补偿装置及用户的无功补偿装置。

当系统无功缺额时，根据系统无功功率负荷的静态电压特性曲线（如图一），在正常情况下，系统无功功率电源所提供的无功功率Qgcn，由无功功率平衡的条件Qgcn-Qld-Ql=0（即系统所提供的无功功率等于系统设备所需的无功功率与系统损耗的无功功率之和）决定的电压为Un，设此电压对应于系统正常的电压水平。

但假如系统无功功率电源提供的无功功率仅为Qgc(Qgc<Qgcn)，此时虽然系统中的无功功率也能平衡，但平衡条件所决定的电压水平为U，而U显然低于Un。

专题额定功率设备功率负载功率功率因素一、额定功率额定功率是指用电器正常工作时的功率。

它的值为用电器的额定电压乘以额定电流。

若用电器的实际功率大于额定功率，则用电器可能会损坏；若实际功率小于额定功率(P实小于P额)，则用电器无法正常运行。

在正常运行工作状况下，动力设备的输出功率或消耗能量的设备的输入功率。

常以“千瓦”为单位。

也指工厂生产的机器在正常工作时所能达到的功率。

即平常所说的某机器的功率，机器的额定功率是一定的，P=Fv，所以机器产生的力和运转速度成反比。

例如，汽车行驶在平坦的柏油路面时，需要的牵引力F较小，时速就可以大些；在路不平坦或上山时，需要的牵引力大，就必须改用低速行驶.机器的额定功率是一定的。

二、设备功率电气设备的额定功率既是电气设备上每个耗电器的额定功率之和，设备功率即设备运行时的实际功率，因为当电气设备负载情况不同时，实际功率会有变化，而额定功率是固定的。

三、负载持续率负载持续率，又名暂载率，是指设备能够在额定电压，额定电流或额定功率的情况下负荷工作时间的比率。

国标规定手工焊额定负载持续率为60%，自动或半自动为60%和100% 。

如：500KR2焊机在额定负载持续率60%时的额定电流是500A，在实际负载持续率100%（自动焊）时，其最大焊接电流≤387A。

例如某一焊机的额定负载持续率为300A 时 100%，意味着该焊机当焊接电流不超过300A 时，可连续焊接。

当某一焊机的额定负载持续率为300A 时 60%，意味着该焊机当焊接电流为300A 时，每10分钟只可连续焊接6分钟，休息4分钟。

对同一焊机来说，在额定工作电压下，使用的电流越大，负载持续率越低。

电焊机标志牌上:负载持续率10%35%60%。

最后的60%意思当电焊机电流开到最大时开100分钟要歇40分钟。

这是电焊机数据，它说的是焊接持续率，不能长时间不停的焊，不然就烧了。

四、功率因素功率因数（Power Factor）的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。

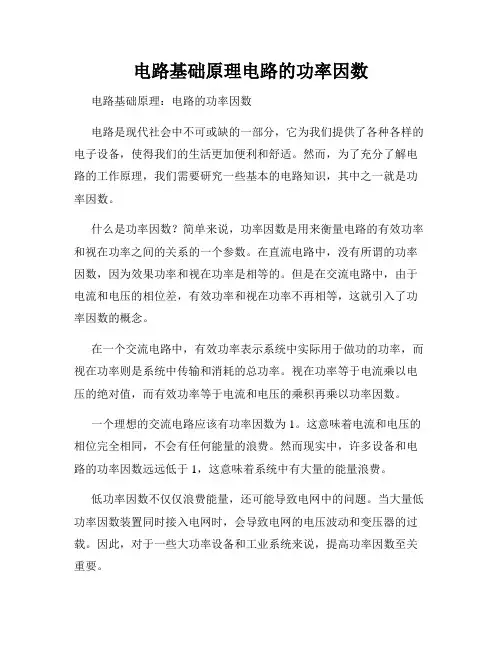

电路基础原理电路的功率因数电路基础原理：电路的功率因数电路是现代社会中不可或缺的一部分，它为我们提供了各种各样的电子设备，使得我们的生活更加便利和舒适。

然而，为了充分了解电路的工作原理，我们需要研究一些基本的电路知识，其中之一就是功率因数。

什么是功率因数？简单来说，功率因数是用来衡量电路的有效功率和视在功率之间的关系的一个参数。

在直流电路中，没有所谓的功率因数，因为效果功率和视在功率是相等的。

但是在交流电路中，由于电流和电压的相位差，有效功率和视在功率不再相等，这就引入了功率因数的概念。

在一个交流电路中，有效功率表示系统中实际用于做功的功率，而视在功率则是系统中传输和消耗的总功率。

视在功率等于电流乘以电压的绝对值，而有效功率等于电流和电压的乘积再乘以功率因数。

一个理想的交流电路应该有功率因数为1。

这意味着电流和电压的相位完全相同，不会有任何能量的浪费。

然而现实中，许多设备和电路的功率因数远远低于1，这意味着系统中有大量的能量浪费。

低功率因数不仅仅浪费能量，还可能导致电网中的问题。

当大量低功率因数装置同时接入电网时，会导致电网的电压波动和变压器的过载。

因此，对于一些大功率设备和工业系统来说，提高功率因数至关重要。

为了提高功率因数，通常需要添加功率因数校正装置，比如电容器。

电容器可以产生和吸收无功功率，从而改善系统的功率因数。

这些装置根据系统的需求来进行调整和安装。

另外，电路的功率因数还与电流负载的性质有关。

在电感性负载中，电流滞后于电压，功率因数为lagging；而在电容性负载中，电流超前于电压，功率因数为leading。

所以，在设计电路时，需要充分考虑负载的性质，以确保系统的功率因数符合要求。

总结来说，功率因数是衡量电路效率的一个关键指标。

它反映了电路中能量的有效利用程度，对于系统的稳定性和能效至关重要。

如果我们能够理解和掌握电路的功率因数，就可以更好地设计和优化电路，实现高效能的使用电能，从而减少能源的浪费，保护环境。

浅谈功率因数补偿一、功率因数概述在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。

(图1)图 1二、功率因数与电容关系电力电容补偿也称功率因数补偿!(电压补偿,电流补偿,相位补偿的综合).1,电容在交流电路里可将电压维持在较高的平均值!(近峰值).(高充低放),可改善增加电路电压的稳定性!2,对大电流负载的突发启动给予电流补偿!电力补偿电容组可提供巨大的瞬间电流!可减少对电网的冲击!3,电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前.)90度!而电容在电路里的特性与电感正好相反!起补偿作用!在小系统中，通过恰当的无功补偿方法还可以调整三相不平衡电流。

按照定理：在相与相之间跨接的电感或者电容可以在相间转移有功电流。

因此，对于三相电流不平衡的系统，只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器，不但可以将各相的功率因数均补偿至1，而且可以使各相的有功电流达到平衡状态。

电容补偿柜电流只和电容的容量有关，和负载没关系。

电容是接通与断开与功率因数有关。

你的热保护跳可能是热保护与电容不匹配，整定电流调得过小，或是电容补偿过频繁，功率因数和补偿值调得不匹配，引起一组电容一会吸合，一会断开，建意把功率因数重新调整。

4、电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。

因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。

减少了无功功率在电网中的流动，可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这种措施称作功率因数补偿。

. 感性：电流滞后电压一定的角度，纯感性时为90度；整个负荷的阻抗呈现出电感的性质；如电动机等把机械能转化为其他能量的负载，既需要建立磁场来做功的负载。

功率因数功率因数（Power Factor是衡量电气设备效率高低的一个系数。

它的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。

功率因数低，说明无功功率大，从而降低了设备的利用率，增加了线路供电损失。

关于功率因数的讨论网上也有不少文章，但很多人仍然对一些概念存有误解，这将为系统的设计带来诸多危害，有必要在此再加以澄清。

一、功率因数的由来和含义在电子领域的负载有三个基本品种：电阻、电容和电感。

电阻是消耗功率的器件，电容和电感是储存功率的器件。

日常所用的交流电在纯电阻负载上的电压和电流是同相位的，即相位差q=0°，如图1(a)所示;交流电在纯电容负载上的电压和电流关系是电流超前电压90°(q=90°)，如图1(b)所示;交流电在纯电感负载上的电压和电流关系是电流滞后电压90°(q=-90°)，如图1(c)所示。

图1不同性质负载上的电流电压关系功率因数的定义是：(1)在电阻负载上的有功功率就是视在功率，即二者相等，所以功率因数F=1。

而在纯电容和纯电感负载上的电流和电压相位差90°，所以所以功率因数F=cosq=cos90°=0，即在纯电容和纯电感负载上的有功功率为零。

从这里可以看出一个问题，同样是一个电源，对于不同性质的负载其输出的功率的大小和性质也不同，因此可以说负载的性质决定着电源的输出。

换言之，电源的输出不取决于电源的本身，就像一座水塔的供水水流取决于水龙头的开启程度。

从上面的讨论可以看出，功率因数是表征负载性质和大小的一个参数。

而且一般说一个负载只有一种性质，就像一个人只有一个身份证号码一样。

这种性质的确定是从负载的输入端看进去，称为负载的输入功率因数。

一个负载电路完成了，它的输入功率因数也就定了。

比如UPS作为前面市电或发电机的负载而言，比如六脉冲整流输入的UPS，其输入功率因数就是0.8，不论前面是市电电网还是发电机，比如要求输入100kVA的视在功率，都需要向前面的电源索取80kW的有功功率和60kvar的无功功率。

功率因数及负载性质一、有功功率、无功功率、视在功率、功率因数及峰值因子的概念1.有功功率：可以转化成其他形式能量（热、光、动能）的能量。

以P来表示，单位为W。

一般来说，有功功率是相对于纯阻性负载来说的。

2.无功功率：功率从能量源传递到负载并能反映功率交换情况的功率就是无功功率。

以Q来表示，单位为Var。

它的产生是由于感性负载、容性负载、以及电压和电流的失真。

这种功率可导致额外的电流损失。

3.视在功率：有功功率和无功功率的几何之和（即平方和的均方根），它用来表示电气设备的容量。

以S来表示，单位为VA。

4.功率因数：正弦交流电压与电流的相位差称为功率因数角，以Φ来表示，没有单位，而这个功率因数角的余弦值称为功率因数。

它决定于电路元件参数和工作频率，纯电阻电路的功率因数为1，纯电感电容电路的功率因数为0。

功率因数cosineΦ=P/S。

5.峰值因数：如右图所示，蓝色正弦波为电压波形，绿色为电流波形。

峰值因数是指电流瞬时值的峰值与其有效值的比值。

它用来描述冲击电流。

如果供电设备的峰值因数越高，表明设备抗冲击能力越强。

通常变频电源的峰值因数为3：1，适合一般非线性负载在正常工作中的峰值因数要求。

但当冲击较大时，变频电源设备的电流容量乘于3后还不足以满足负载的瞬间电流要求。

在这种情况下需要考虑增加供电设备的容量，从而提高电流提供能力。

通常电机负载在开机时会产生超出平常多倍的大冲击电流。

通常超过变频电源的峰值因数提供能力，因此在选择变频电源容量时需要考虑负载波动及冲击余量，适当增大变频电源容量以抵御负载的波动，而对于某些特殊负载而言，在起动或工作过程中会产生很强的冲击电流，负载容量瞬间升高数倍(有时高达6倍)。

对于此种负载应在普通容量余量比例基础上进一步加大余量。

正确的容量配比对变频电源的正常稳定工作及变频电源的工作寿命影响很大，经常工作在满载或过载状态下的变频电源系统故障的机会源源高于正确容量配比的变频电源电源。

] 视在功率、有功、无功、功率因数、额定功率的详细介绍:1.视在功率：在交流电路中，由于有感性或容性储能设备，电压与电流有相位差，通俗讲就是电压与电流不在同一时间到达；因此，表面看电压有多大、电流有多大，实际并没有做那么大的功，有电源与储能设备的能量转换；所以称为视在功率。

既，有功功率+无功功率。

电力变压器就用视在功率表示容量，单位为伏安I*U (VA)。

意思是不管有功功率与无功功率是多少，只能输出这么大的电压与电流。

2. 有功功率I*U*cosφ (W)和无功功率I*U*sinφ(Var)：保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

无功功率比较抽象，它是用于电路内电场与磁场，并用来在电气设备中建立和维持磁场的电功率。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

无功功率决不是无用功率，它的用处很大。

电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。

变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。

因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。

3.功率因数：概述在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

4.额定功率：直流电路中，额定电压与额定电流的乘积就是电器的额定功率。

在正常运行工作状况下，动力设备的输出功率或消耗能量的设备的输入功率。

有功功率和功率因数关系摘要：I.引言- 介绍有功功率和功率因数的概念II.有功功率和功率因数的关系- 定义有功功率和无功功率- 介绍功率因数的概念和计算公式- 说明有功功率和功率因数的关系III.功率因数的影响因素- 列举影响功率因数的主要因素- 解释各因素如何影响功率因数IV.功率因数的作用- 说明功率因数在电力系统中的重要作用- 介绍提高功率因数的方法和意义V.结论- 总结有功功率和功率因数的关系及其重要性正文：I.引言在电力系统中，有功功率和功率因数是两个重要的概念。

了解它们之间的关系有助于我们更好地理解和利用电力。

本文将详细介绍有功功率和功率因数的概念以及它们之间的关系。

II.有功功率和功率因数的关系有功功率是指电力系统中实际消耗的功率，用于做功或产生热量。

无功功率是指电力系统中存储和释放能量的功率，不直接用于做功。

功率因数是有功功率与视在功率之比，表示电力系统中有用功率与总功率之间的比例。

功率因数的计算公式为：功率因数= 有功功率/ 视在功率其中，视在功率= 电压× 电流。

III.功率因数的影响因素功率因数受多种因素影响，主要包括以下几点：1.电路元件的性质：电感、电容和电阻元件的性质直接影响功率因数。

电感和电容元件会导致无功功率的产生，降低功率因数。

2.电源电压：电源电压的稳定性直接影响电力系统的功率因数。

电压波动会导致电流波动，从而影响功率因数。

3.负载性质：不同负载性质对功率因数的影响不同。

感性负载会导致功率因数降低，而容性负载会提高功率因数。

4.电力系统结构：电力系统的结构和接线方式对功率因数有较大影响。

合理的系统结构和接线方式可以提高功率因数。

IV.功率因数的作用功率因数在电力系统中具有重要意义。

首先，它反映了电力系统中有用功率与总功率的比例，可以衡量电力系统的运行效率。

其次，功率因数对电力系统的稳定性和安全性有重要影响。

低功率因数会导致电力系统中的无功功率增加，可能引发电压下降、设备损坏等问题。

线电压功率因数-概述说明以及解释1.引言1.1 概述概述电力系统中，线电压功率因数是一个重要的指标，它反映了用电设备的负载对电网的影响程度。

线电压功率因数是指电压与电流的相位差角的余弦值，通常用于衡量电路中的有功功率与视在功率之间的关系。

在电力传输和配电过程中，线电压功率因数的大小会直接影响到电网的稳定性、效率和能耗，并且对电器设备的工作性能和寿命也有重要影响。

线电压功率因数的取值范围是-1到1之间，当功率因数为1时，电路中的有功功率等于视在功率，电路的负载对电网的影响最小，这种情况下电能利用率最高。

而当负载产生感性功率或容性功率时，功率因数会小于1或大于1，这意味着负载对电网的影响增大，电能的有效利用率降低。

因此，提高线电压功率因数是提高电能利用效率、减少能耗和保护设备的重要手段。

线电压功率因数的大小受多种因素影响。

一方面，负载的性质和工作方式会直接影响功率因数的大小。

例如，感性负载（如电感器、电动机）会使功率因数偏小，而容性负载（如电容器）会使功率因数偏大。

另一方面，电网的电压波形和稳定性也会对功率因数产生影响。

电网电压的波动和失真会导致电器设备工作不稳定，进而影响功率因数。

因此，合理选择和配置负载设备，以及保持电网的稳定运行，是提高线电压功率因数的关键。

综上所述，线电压功率因数是电力系统中的一个重要参数，影响着电能利用效率、电网的稳定性和设备的工作性能。

了解线电压功率因数的定义和影响因素，对于合理使用电能、降低能耗和提高设备寿命具有重要意义。

在接下来的内容中，我们将进一步探讨线电压功率因数的定义和公式，以及影响其大小的因素，并提出一些建议来改善线电压功率因数。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在简要介绍整篇文章的布局和各个章节的内容。

本文共分为引言、正文和结论三个部分。

引言部分将提供对文章主题的概述，说明电压功率因数的重要性和研究的必要性。

同时，该部分还会介绍文章的结构以及每个章节的主要内容。
