防火门规格型号尺寸计算适用于钢质、木质、钢木质隔热防火门1.防火门的规格型号GFM---------表示钢质隔热防火门MFM---------表示木质隔热防火门GMFM--------表示钢木质隔热防火门××--------表示门宽度（防火门规格用洞口尺寸标示）××--------表示门高度（防火门规格用洞口尺寸标示）（防火门规格的宽、高度单位为dm.示例：宽度1000mm、高度2100mm的防火门表示为1021）b----表示门扇上装有防火玻璃，门扇上无防火玻璃时型号中不标注。
d----表示门框为单裁口。
双裁口门框标示为s.l----表示门上有亮窗，无亮窗时型号中不标注。
k----表示门框带下槛，无下槛时型号中不标注。
×---此处表示防火门的开启方向。
5表示门扇顺时针旋转关闭，6表示门扇逆时针旋转关闭。
（双扇门的开启方向按装锁的门扇确定）A×.××（×级）-----此处表示防火门的耐火等级。
A1.50（甲级）表示甲级防火门，耐火极限1.5h。
A1.00（乙级）表示乙级防火门，耐火极限1.0h。
A0.5（丙级）表示丙级防火门，耐火极限0.5h.×----此处表示门扇的数量。
1表示单扇门，2表示双扇门。
4、防火门的门型本公司生产的防火门的门型共10种，其中单扇门4种、双扇子母式2种、双扇门4种。
单扇门和双扇子母式要明确开启方向。
门型示意图如下：5、防火门的基本尺寸5.1、门框型材的断面尺寸5.2、门框的外形及裁口尺寸6、生产加工单的尺寸及门型的确定6.1、如何确定防火门的尺寸防火门的尺寸是依据门洞尺寸确定的。
门洞尺寸在建筑施工图的门窗表中可以查出。
建筑施工图的平面图中标出了防火门的安装位置及防火门的编号，如：FM甲1-----FM乙1-----FM丙1-----等。

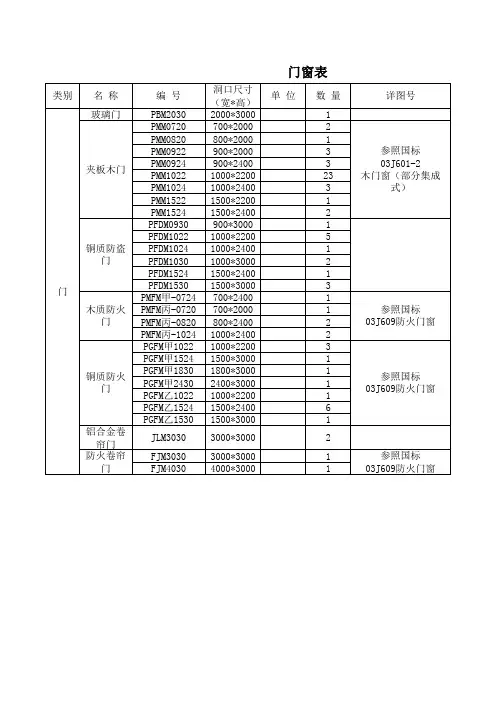

相应编号的防火门在门窗表可以查到洞口尺寸和采用的图集编号以及总数量和分层数量。
门窗防火玻璃安装施工设计方案一、引言火灾是一种常见但又极具危害性的事故，对人员和财产造成严重伤害。
在建筑设计和施工中，为了提高火灾的防控能力，门窗防火玻璃的安装施工显得尤为重要。
本文旨在提供一个门窗防火玻璃安装施工设计方案，以确保建筑的防火安全性。
二、设计原则1. 防火等级确定：根据建筑消防设计规范和安全要求，确定门窗防火玻璃的防火等级。
常见的防火等级包括30分钟、60分钟、90分钟和120分钟等。
2. 玻璃材质选择：考虑到门窗的作用，选择具备防火性能的玻璃材质，如陶瓷复合防火玻璃、玻璃陶瓷复合保温防火玻璃等。
并符合国家标准和相关安全要求。
3. 构件设计：设计门窗的构件来适应防火玻璃的安装，包括门框、门扇、窗框等。
构件要求稳固、牢固，能够与防火玻璃紧密结合以避免火势蔓延。
4. 密封性设计：门窗与玻璃之间的密封性非常重要，以确保烟气和火势不会通过门窗进入室内。
使用密封胶、密封条等材料密封门窗与防火玻璃的连接处。
5. 排烟系统设计：在门窗安装位置周围的墙壁设计排烟口，以便在火灾发生时及时排出烟气和热量，提高人员疏散的时间和空间。
三、施工步骤1. 准备工作：清理施工区域，确保废料和杂物不会对施工造成干扰。
对门窗进行彻底清洁，以确保玻璃的质量。
2. 测量和切割：根据门窗尺寸，使用专业工具对防火玻璃进行测量和切割，确保玻璃与门窗相匹配。
3. 玻璃安装：先将玻璃放置在门框或窗框上，然后使用专业的固定支架将玻璃固定在位。
确保玻璃的垂直度和平整度。
4. 密封和固定：使用密封胶、密封条等密封门窗与防火玻璃的连接处，以确保密封性。
然后使用螺丝将门窗与玻璃固定在一起，确保稳固性。
5.调试和检查：安装完成后进行调试，确保门窗的开合顺畅，玻璃无松动现象。
进行全面检查，确保门窗与防火玻璃符合设计要求。
6. 清理和保养：清理施工区域的杂物和废料，并对门窗和防火玻璃进行定期保养，以延长其使用寿命。
四、安全注意事项1. 施工过程中必须遵循相关的安全操作规程，佩戴好必要的防护设备，确保施工人员的人身安全。

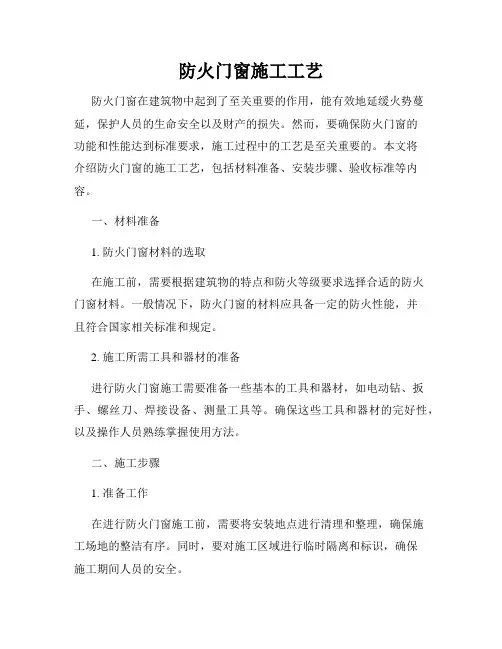

防火门窗施工工艺防火门窗在建筑物中起到了至关重要的作用，能有效地延缓火势蔓延，保护人员的生命安全以及财产的损失。
然而，要确保防火门窗的功能和性能达到标准要求，施工过程中的工艺是至关重要的。
本文将介绍防火门窗的施工工艺，包括材料准备、安装步骤、验收标准等内容。
一、材料准备1. 防火门窗材料的选取在施工前，需要根据建筑物的特点和防火等级要求选择合适的防火门窗材料。
一般情况下，防火门窗的材料应具备一定的防火性能，并且符合国家相关标准和规定。
2. 施工所需工具和器材的准备进行防火门窗施工需要准备一些基本的工具和器材，如电动钻、扳手、螺丝刀、焊接设备、测量工具等。
确保这些工具和器材的完好性，以及操作人员熟练掌握使用方法。
二、施工步骤1. 准备工作在进行防火门窗施工前，需要将安装地点进行清理和整理，确保施工场地的整洁有序。
同时，要对施工区域进行临时隔离和标识，确保施工期间人员的安全。
2. 安装门窗框架首先，根据设计图纸和实际情况确定门窗框架的位置和尺寸。
然后，进行门窗框架的安装，包括固定地脚螺钉、调整水平和垂直度等。
3. 安装防火玻璃根据设计要求，将防火玻璃安装到门窗框架中。
在安装过程中，要注意保护玻璃的完整性，避免刮擦和破损。
4. 安装门扇和门锁将防火门扇与门框连接，确保门扇的稳固性和密封性。
同时，安装门锁和门把手，确保门的开闭功能和安全性。
5. 密封处理对防火门窗进行密封处理，包括密封胶的填充和涂刷防火涂料等。
这一步骤可以提升门窗的耐火性能和密封性能。
6. 测试和调整完成防火门窗的安装后，需要进行测试和调整，确保其功能和性能符合要求。
如测试防火门的密封性能、开闭力度等。
三、验收标准1. 外观检查对施工完成的防火门窗进行外观检查，包括门窗框架的垂直度、门扇的平整度、门把手和门锁的安装质量等。
2. 功能性能检测测试防火门窗的功能性能，如阻燃性能、耐火时间、密封性能、开闭力度等。
确保其符合国家相关标准和规定。

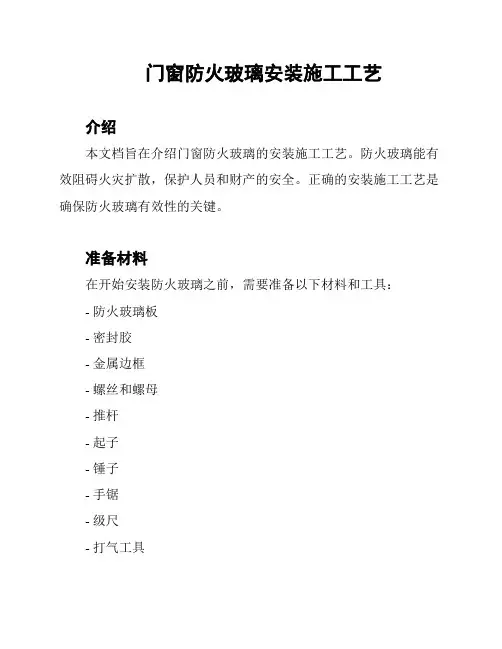

门窗防火玻璃安装施工工艺
介绍
本文档旨在介绍门窗防火玻璃的安装施工工艺。
防火玻璃能有效阻碍火灾扩散，保护人员和财产的安全。
正确的安装施工工艺是确保防火玻璃有效性的关键。
准备材料
在开始安装防火玻璃之前，需要准备以下材料和工具：
- 防火玻璃板
- 密封胶
- 金属边框
- 螺丝和螺母
- 推杆
- 起子
- 锤子
- 手锯
- 级尺
- 打气工具
安装步骤
1. 测量与准备：使用级尺测量门窗尺寸，确保准确度。
根据测量结果，剪裁防火玻璃板。
2. 安装金属边框：将金属边框固定在门窗的四个边缘，使用螺丝和螺母将其牢固固定。
3. 确保密封：在金属边框边缘涂抹一层密封胶，确保玻璃与边框之间没有缝隙。
4. 安装防火玻璃：小心地将防火玻璃板插入金属边框中，并确保其稳定。
如有需要，可以使用推杆轻轻推入位。
5. 固定防火玻璃：使用螺丝将玻璃板固定在金属边框上，确保牢固性。
6. 检查与清理：仔细检查安装完毕的门窗防火玻璃，确保没有损坏或缺陷。
清理玻璃表面，确保无灰尘或污垢。
安全注意事项
- 在进行安装施工时，应佩戴适当的工作手套和护目镜，以防止意外伤害。
- 严格遵守使用安全工具的要求，确保施工过程安全无风险。
- 如有需要，可以咨询专业技术人员以获取更详细的安全要求和建议。
通过遵循以上的门窗防火玻璃安装施工工艺，可以确保防火玻
璃的正确安装并提供有效的防火保护。
务必在施工过程中细心操作，以确保人员和财产的安全。
