住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准一、现行的国家有关建筑规范、标准、规程：《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为2.7~3.2米或者1.4~1.6米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。
而现场砌筑的排气道是用砖或者石块，按照国家有关建筑规范在现场砌筑而成，砖缝砂浆务必饱满，以免烟气泄漏；排气道内部用水泥砂浆尽量抹平，以降低气流摩擦阻力损失。
内表面要求光滑，外表面要求平整无空洞和缝隙，端面应平整且无毛边；进出口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误；为方便排演气道的安装可制成每层楼一节，这样排烟气道长度等于层高。
1、钢丝网水泥排气道制品的水泥强度不应低于32.5。
硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定，快硬硅酸盐水泥性能应符合GB199的规定，矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。
增强材料宜采用22#-26#及直径4的钢筋，钢丝网网眼尺寸以为10㎜×10㎜。
2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于32.5级。
低碱度硫铝酸盐水泥性能应符合JC/T659的规定，硫铝酸盐水泥性能应符合JC714的规定。
耐碱玻璃纤维网格布应符合JC/T841的规定。
3、骨料性能应符合JGJ51的规定，其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。
5、排气道进风口处须配有符合GB15931要求的进风口接口件，其耐火极限不应低于1.0h三、相关图集07J916-1住宅排气道新03J13(四)图集四、工艺做法操作要点排气道制作：工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T194-2006建设部行业标准，采用不然材料制作，以高强水泥砂浆作为主体材料，以镀锌电焊钢丝网、龟甲网或者玻璃纤维作为增强材料，模具预制成型。
部品标准-厨房、卫生间排气(烟)道住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日三、相关图集07J916-1住宅排气道新03J13(四)图集四、工艺做法操作要点排气道制作：工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T194-2006建设部行业标准，采用不然材料制作，以高强水泥砂浆作为主体材料，以镀锌电焊钢丝网、龟甲网或者玻璃纤维作为增强材料，模具预制成型。
排气道必须配套安装性能优良的可调式导流装置和防串烟排气阀，以防止串烟、串味现象发生。
这些配件可以采用不锈钢或者防腐钢板冲压焊制，也可采用高强度工程塑料注模成型。
基层处理：地下一层安装时先清理基层将浮灰清理干净，洒水湿润用1：2水泥沙浆找平。
安装就位：安装前清理风道端部毛边。
注意将气流方向箭头向上不能颠倒，找正通风道进气口左右位置。
将排风道上端用绳绕紧，穿入上层预留孔内，由上一层的两人在上面起吊再由四人在下面抬器，将排风道套入上方预留洞内，将通风道慢慢就位，当风道接近地面时，用靠尺按控制线检查其位置（要求通风道上两个方向的中心线与楼板面上的两个方向中心线对好），确认无误后将通风道就位。
就位后再检查一次，如有偏差用扁头撬棍校正。
并用线坠检查排风道的垂直位置，然后用木楔在上部塞紧。
安装第二节通风道：在底层排风道的上端抹1：2座浆，用同样方法将管道口对正座浆后，在管根部预埋件钢板处加焊∠40×4×100角钢做风道的承托，角钢不须与楼板固定，焊接后直接支撑在楼板基层上（排气道安装节点如图所示）。
缝隙处理：排风道接头处缝隙应清理灰尘，浇水湿润后有1：2水泥砂浆将接缝封堵。
通风道安装完毕后，楼板与管道间空隙需支吊模，然后用C20细石混凝土实楼板与烟气道的缝隙并用防水密封胶嵌实，待安装完排烟气道后再施工地坪和墙面装饰。
顶层风帽：根据屋面情况，指导土建方按图纸要求高度砌筑出风口，质检员必须检查排风系统内无任何堵塞后，摆放防护钢网，再安装风帽底座及风帽。

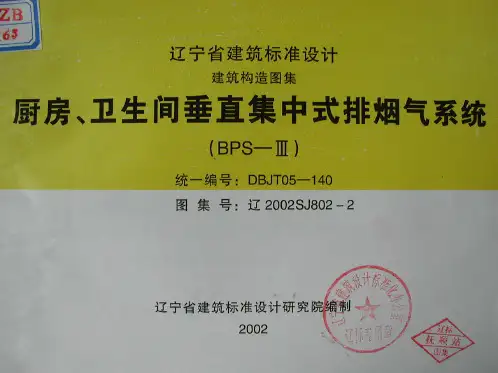

辽2002SJ802-2 厨房、卫生间垂直集中式排烟气系统
目录
0页、封面
1页、目录
2页、说明
3页、说明
4页、说明
5页、厨房、卫生间烟气道选用表
6页、烟气道安装示意图（一）、（二）
7页、烟气道安装示意图（三）、（四）
8页、ＢＰＳＡ—１～５详图
9页、ＢＰＳＢ—１～５详图
10页、ＢＰＳＣ—１～５详图
11页、止逆阀、止逆接口详图、ＢＰＳＣ１Ｘ～５Ｘ烟气道进风口类型
12页、厨房、卫生间合用型烟气道安装示意图
13页、烟气道平面图、楼面预留孔平面示意图
14页、楼板留孔烟气道安装图
15页、出屋面风貌节点详图（一）
16页、出屋面风貌节点详图（二）
17页、出屋面风貌节点详图（三）
18页、无动力排气风帽出风口盖板
19页、无动力排气风帽示意图
20页、无动力排气风帽底座接口钢板示意图。
某住宅楼工程，位于镇江新区，总建筑面积约10万m2，框剪结构，地上33层全部为住宅，地下2层为车库，厨房卫生间烟道采用防火型变压式排气道。
1、共同排气道的特点及工作原理各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、串味的问题，同时能满足厨房必要的排风量，如果未使用抽油烟机，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
能充分利用空气动力学原理，当动压与静压转换时，依靠变压板导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用并在特定位置完成动压和静压的转换，使不用抽油烟机的厨房排风口处静压很小（基本保持Pj ≤0），呈负压状态形成抽力，因此可消除串烟、串味现象。
2、施工技术原理（1）在现浇楼板上预留洞口时，将洞口留成倒四棱台（图1–3）。
（2）排气道安装时，在楼板下部排气道就位校准后，支设模板填塞细石混凝土固定下部排气道。
待填塞的细石混凝土达到一定强度后，通过吊模方法（吊设一个比排气道内径略小的筒体），填塞第二层细石混凝土，其厚度不大于40 mm（图4），同时沿周边压入直径6 mm的圆钢，该层混凝土实际形成了一个方形的筒体结构，由于预留洞口为倒四棱台，该筒体结构实为一个中空的混凝土楔体，利用这一中空的混凝土楔体承托上部排气道的荷载，并将荷载传给楼板，其中的圆钢以增强楔体的整体性，同时对边角起保护作用，不会因拆除筒模而破损。
上部排气道校准就位后，用防水砂浆找平排气道根部周边下凹部分。
图1 现浇楼板留洞示意图2 洞口模板图3 拆模后洞口图4 技术原理示意1–洞口；2–填塞筒体；3–圆钢；4–防水砂浆3、工艺流程及操作要点3.1 工艺流程楼面清理→在楼面上弹排气道位置线（中心线）→下部排气道就位，伸入板内30 mm左右→支设模板，同时使排气道上口中心线与楼面所弹中心线对齐→浇筑第一层混凝土并再次校正排气道位置→养护→筒模支设→浇筑第二层混凝土并压入钢筋→养护→上部排气道就位校准→面层防水砂浆。

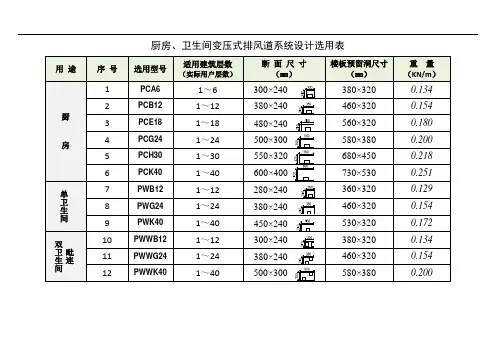

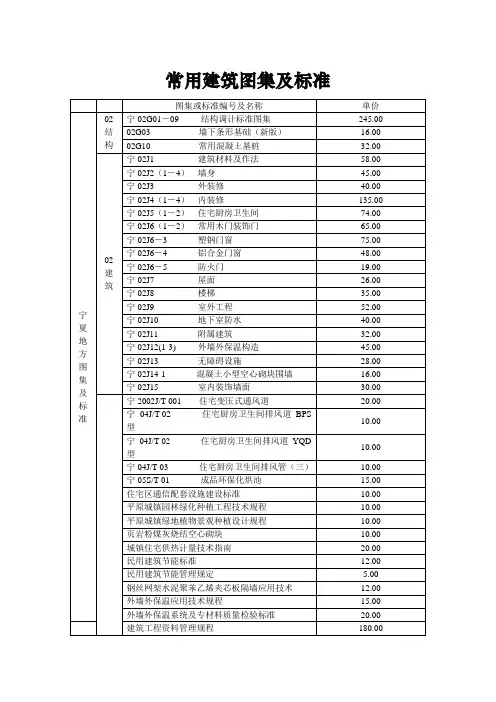

厨房、卫生间变压式排风道系统设计选用表自动变压式风帽选用表出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
