部品标准厨房卫生间排气烟道Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准一、现行的国家有关建筑规范、标准、规程：《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为~米或者~米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。

而现场砌筑的排气道是用砖或者石块，按照国家有关建筑规范在现场砌筑而成，砖缝砂浆务必饱满，以免烟气泄漏；排气道内部用水泥砂浆尽量抹平，以降低气流摩擦阻力损失。

内表面要求光滑，外表面要求平整无空洞和缝隙，端面应平整且无毛边；进出口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误；为方便排演气道的安装可制成每层楼一节，这样排烟气道长度等于层高。

1、钢丝网水泥排气道制品的水泥强度不应低于。

硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定，快硬硅酸盐水泥性能应符合GB199的规定，矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。

增强材料宜采用22#-26#及直径4的钢筋，钢丝网网眼尺寸以为10㎜×10㎜。

2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于级。

低碱度硫铝酸盐水泥性能应符合JC/T659的规定，硫铝酸盐水泥性能应符合JC714的规定。

耐碱玻璃纤维网格布应符合JC/T841的规定。

3、骨料性能应符合JGJ51的规定，其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。

福建省标准设计图集1 DBJT13-01 闽 93J01 卷材防水屋面构造图2 DBJT13-03 闽 95J03 阳台栏杆3 DBJT13-05 闽 95J05 外墙面装修4 DBJT13-05 闽 85J101 墙体5 DBJT13-06 闽 85J802 装修墙面6 DBJT13-09 闽 97J09 楼地面7 DBJT13-11 闽 94J11 楼宇、防护门传呼、可视对讲装置8 DBJT13-12 闽 95J12 住宅楼宇防盗安全门9 DBJT13-13 闽 86S601 胶合板门10 DBJT13-13 闽 93J13 室内配件11 DBJT13-14 闽 95J14 钢质防火门12 DBJT13-14 闽 85J602 木门窗13 DBJT13-15 闽 93J15 窗式空调器箱14 DBJT13-16 闽 93J16 隔断15 DBJ13-17 闽 99J17 无障碍设施16 DBJ13-18 闽 95J18 木推拉门17 DBJT13-19 闽 85J702 预制砼花格栏杆18 DBJT13-20 闽 86J703 传达室大门围墙19 DBJT13-22 闽 86J901 室外工程20 DBJT13-25 闽 87J704 厕所卫生间沐浴间21 华东地区建筑标准设计协调项目协 91J604 铝合金门窗22 协 93J801 建筑色23 DBJT13-45 闽 97J20 住宅厨房卫生间排风道图集24 DBJT13-31 闽 92G13 工业厂房常用构配件图集25 DBJT43-34 闽 89SG601 挡土墙及护坡26 DBJ13-30 闽 99G109 现浇钢筋混凝土化粪池27 DBJT13-31 闽 97G111 钢筋混凝土矩形屋顶水箱28 DBJT73-37 闽 91SG308 悬挂起重机葫芦轨道联结29 DBJ13-37 闽 99S206 常用室外排水构筑物（检查井、明暗沟、雨水口）30 DBJT13-43 闽 97G114 防空地下室门框墙结构图（五级人防）31 DBJT13-44 闽 97G115 防空地下室门框墙结构图（六级人防）32 DBJT13-47 闽 2002G118 普通混凝土型空心砌块砌体结构构造图33 DBJT13-50 闽 2002J24 普通混凝土小型空心砌块砌体34 DBJT13-52 闽 2002J25 普通混凝土小型空心砌块砌体建筑构造图35 DBJT13-53 闽 2002J26 钢丝网架水泥聚苯乙烯夹芯板隔墙建筑构造图36 DBJT13-54 闽 2002J27 GRC轻质条板隔墙建筑构造图37 DBJT13-55 闽 2002J20（1）住宅厨房卫生间变压式排风道选用图集（一）38 DBJT13-55 闽 2002J20（2）住宅厨房卫生间变压防串烟（味）防倒灌排气道选用图集（二）39 DBJT13-55 闽 2002J20（3）住宅厨房卫生间排风道选用图集（三）40 DBJT13-56 闽 2002J28 加气砼砌块墙体构造图集41 DBJ13-57 闽 2002G119 先张法预应力高强混凝土管桩42 DBJT13-58 闽 2002G120 福建省村镇住宅抗震构造图集43 DBJT13-59 闽 2003J101 硬聚氯乙烯（ PVC-U）推拉塑钢门窗44 DBJT13-60 闽 2003G121 HRB400级钢筋框架节点构造详图45 DBJT13-61 闽 2003J21 改性粉煤灰小型空心砌块（ FAS）非承重墙体建筑构造图集46 DBJT13-62 闽 2004G106 钢筋混凝土预制桩47 DBJT13-63 闽 2004G107 人工挖孔灌注48 DBJT13-64 闽 2004G108 锚杆静压桩49 DBJT13-65 闽 2004J02 顶棚50 DBJT13-66 闽 2004G101 住宅现浇钢筋混凝土板式楼梯51 DBJT13-67 闽 2004G104 钢筋混凝土桩基承台52 DBJT13-68 闽 2004J03 轻质复合墙板建筑构造53 DBJT13-69 闽 2004J04 福建省村镇住宅通用图集54 DBJT13-70 闽 2004J05 楼梯栏杆注：凡表中有出现协标的，均是由省标准设计图集升华东地地区通用协作标准设计图集。

1闽02G118 普通砼小型空心砌块砌体结构构造图
2闽02G119 先张法预应力高强管桩
3闽2002J20（1） 住宅厨房卫生间变压式排风道选用图集（一） 4闽2002J20(2) 住宅厨房卫生间变压防串烟
5闽2002J20（3） 住宅厨房卫生间排风道选用图集（三）
6闽2002J28 加气混凝土砌块墙体构造图集
7闽2003J101 硬聚氯乙烯（PVC-U）推拉塑钢门窗
8闽2003J21 改性粉煤灰小型空心砌块
9闽2004G101 住宅现浇钢筋混凝土板式楼梯
10闽2004G104 钢筋混凝土桩基承台
11闽2004G106 钢筋混凝土预制桩
12闽2004G107 人工挖孔灌注
13闽2004G108 锚杆静压桩
14闽2004J02 顶棚
15闽2004J03 轻质复合墙板建筑构造
16闽2004J05 楼梯栏杆
17闽2006J10 福建省蒸压砂加气混凝土砌块建筑构造
18闽2007J119 先张法预应力高强混凝土管桩
19闽85J802装修墙面 装修墙面
20闽86J901 室外工程 DBJT13-22
21闽93J01 卷材防水屋面构造
22闽95J05 外墙面装修
23闽97G111 钢筋砼屋顶水箱
24闽97J09 楼地面。

华东标准华东标（⼭东、江苏、安徽、浙江、福建、上海）1 2000沪G502(DBJT08-92-2000) 先张法预应⼒混凝⼟管桩2 2000沪S201(DBJT08-93-2000) 建筑排⽔室外埋地硬聚氯⼄烯管道安装3 2000沪S/T-103 XQ系列消防⽓压给⽔设备、BTG-3系列⾃动变压（恒压）变流量供⽔设备安装4 2000浙D4-2001 电⽓竖井内设备的安装5 2000浙J33-2000 住宅信报箱6 2000浙J34-2000 捷尔系铝合⾦推拉窗7 2000浙J37-2000 建筑地⾯8 2000浙J40-2000* 医疗建筑配件9 2000浙J40* 医疗建筑配件-10 2000浙J41-2000 FC轻质复合墙板建筑构造11 2000浙S7-2000 硬聚氯⼄烯⾬落⽔管安装图12 2000浙S8-2000 建筑给⽔交联聚⼄烯管、聚丙烯管安装图13 2000苏J001-2000 钢⽊门14 2001沪S313(DBJT08-94-2001) SG系列消⽕栓箱15 2001浙G23-2001 钻孔灌注桩16 2001浙J16-2001 ZRF住宅烟⽓集中排放系统17 2001浙J38-2001 室内隔断18 2001浙J39-2001 轻刚龙⾻板材覆⾯隔墙19 2001浙J43-2001 楼梯20 2001浙J6-2001 住宅安全门21 2001浙S10-2001 平篦⾬⽔⼝22 2002沪J/T-301 建筑夹层塑料板防排⽔构造23 2002浙G22-2003 先张法预应⼒混凝⼟管桩24 2002浙J44-2003 住宅变压式排⽓道25 2002浙J46-2002 室内装饰⽊门26 2003沪J/T-105 YTONG轻质砂加⽓块混凝⼟建筑构造图27 2003沪J/T-117 HJHA围护结构保温构造28 2003沪J/T-302 建筑变形缝构造及配件图集29 2003浙D5-2003 消防报警及联动控制系统设计和安装30 2003浙D6-2003 10kV户内组合式变电所31 2003浙G4、G5、G6-2004 预应⼒混凝⼟平板、挂⽡板、矩形檩条（合订本）32 2004沪ST-105 J&J-SP系列给⽔潜⽔泵应⽤图33 2004浙D2-2004 民⽤建筑防雷及接地34 2004浙G12-2005 钢筋混凝⼟A型屋架35 2004浙G19-2005 预制钢筋混凝⼟⽅桩36 2004浙G20-2005 沉管灌注桩图籍37 2004浙G21-2005 夯扩桩图籍38 2004浙G23-2005 钻孔灌注桩39 2004浙G24-2005 钢筋混凝⼟圆桩承台40 2004浙G25-2005 钢筋混凝⼟⽅桩承台41 2004浙G28-2005 锚杆静压桩42 2004浙G29-2005 静压预制混凝⼟开⼝空⼼桩43 2004浙G7-2005 钢筋混凝⼟天沟、檐沟44 2004浙J48-2004 室内装饰吊顶45 2004浙J51-2005 加⽓砼隔墙板建筑构造46 2004浙J53-2004 钢塑复合节能门窗47 2004浙S1、S2-2005 砖砌（钢筋混凝⼟）化粪池48 2004浙S3-2005 钢筋混凝⼟屋顶⽔箱49 2005浙J12-2005 轻钢龙⾻纸⾯⽯膏板吊顶50 2005浙J15-2006 ⽡屋⾯51 2005浙J45-2006 围护结构保温构造详图52 2006沪G503(DBJT08-106-2006) 预制钢筋混凝⼟⼩截⾯⽅桩53 2006沪G/T-502 先张法预应⼒钢筋混凝⼟空⼼⽅桩54 2006浙D7-2006 住宅⼩区安全防范系统设计和安全规范55 2006浙G29-2006 钢吊车梁(⼀)56 2006浙G30-2006* 烧结多孔砖房屋结构构造57 2006浙G30* 烧结多孔砖房屋结构构造58 2006浙J44-2006 住宅变压式排⽓道59 2006浙J54-2006 外墙外保温构造详图(⼀)60 2006浙J55-2006 变形缝建筑构造61 2007浙J56-2007 建筑防⽔构造（⼀）62 2007浙J58-2007 住宅变压三防排⽓道63 2007浙S11-2008 建筑同层排⽔系统安装图64 2008浙J57-2008 建筑防⽔构造（⼆）（APF、NB系列防⽔卷材和KS-929、FJS防⽔涂料）65 95浙TJ-02 904新型⽔落管66 96浙J24-1996 GRC空⼼轻质隔墙67 97浙J19-1997 住宅厨、卫68 97浙S4-1997 卫⽣洁具安装69 97浙TJ1-1997 防盗安全门及装饰门70 98浙D3-1998 PVC-U电线管、电线槽安装图71 98浙G1-1998 预应⼒圆孔板120厚72 98浙G2-1998 预应⼒混凝⼟圆孔板180冷轧73 98浙G3-1998 预应⼒圆孔板240厚74 98浙J21-1999 煤渣混凝⼟⼩型空⼼砌块建筑构造75 98浙J26-1998 园路76 98浙J30-1998 卷帘门77 98浙TJ3-1998 多功能防盗卷帘窗78 99浙J14-1999 平屋⾯79 99浙J15-1999 ⽡屋⾯80 99浙J27-1999 园林桌凳标准图集81 99浙J31-1999 轻型⾦属夹芯板建筑构造82 99浙J32-1999 覆⼟植草屋⾯83 99浙J35-1999 变形缝84 99浙J36-1999 卫⽣间配件及洗池85 99浙J5-1999 PVC塑料门窗86 99浙J7-1999 铝合⾦门窗87 99浙S6-1999 硬聚氯⼄烯改税官安装图88 L02J902(DBJT14-2-2002) 住宅厨房89 L02J903(DBJT14-2-2002) 住宅卫⽣间90 L03S001* 矩形⽔箱91 YG-T01-1980 预埋件图集选⽤表92 协93J801-1993 建筑⾊93 协96S301(DBJT08-57-93-1994) JBL型脚踏淋浴器安装图94 协97J101(DBJT08-84-1997) 地下⼯程防⽔95 沪硬聚氯⼄烯（UPVC）加筋管室外排⽔管道⼯程设计通⽤图96 沪SPT01-1997 硬聚氯⼄稀（UPVC）加筋室外排⽔⼯程97 浙85J603 钢门钢窗98 浙85J801-1986 装饰⼯程99 浙G-17-89-1989 砖墙承重多层房屋结构坑震构造节点详图100 浙G16-91-1992 混凝⼟⼩型空⼼砌块建筑构造101 浙G17-89-1990 砖墙承重多层房屋结构坑震构造节点详图102 浙G20-91-1992 振动沉管灌注桩103 浙J1-93-1995 ⽊窗104 浙J10-93-1993 单元电倥对讲安全门105 浙J11-91-1992 加⽓混凝⼟砌块建筑构造106 浙J12-90-1990 U型轻钢龙⾻吊顶107 浙J18-95-1995 室外⼯程108 浙J2-93-1995 ⽊门(⼀)109 浙J20-95-1996 多孔及空⼼砖构造110 浙J20-95-1996 烧结多孔砖及烧结空⼼砖房屋建筑构造111 浙J22-94-1994 彩板钢门窗112 浙J23-95-1995 ⽊质防⽕门113 浙J25-95-1996 ⽯栏杆114 浙J3-93-1995 ⽊门⼆115 浙J4-93-1995 装饰⽊门窗116 浙J85J301-1985 楼⾯地⾯117 浙S1、S2-91-1992 化粪池118 浙S3-93-1994 钢筋砼屋顶⽔箱119 浙S5-94-1995 硬聚氯⼄烯排⽔管120 皖01J-307(DBJT11-125-2002) 室外⼯程121 皖2000J310(DBJT11-111-2000) 楼地⾯122 皖2001J311(DBJT11-120-2002) 轻钢龙⾻⽯膏板吊顶123 皖2001J601(DBJT11-113-2001) 围墙⼤门花格124 皖2002J202(DBJT11-124-2002) 屋⾯防⽔125 皖2002J206(DBJT11-124-2002) ⾼分⼦复合防⽔卷材（SQ系列）屋⾯构造126 皖2002S203(DBJT11-109-2002) 硬聚氯⼄烯(PVC-U)、聚⼄烯(PE)双壁波纹管埋地排⽔管道⼯程安装图集127 皖2003J207(DBJT11-125-2003) 弹性⽔泥防⽔涂料防⽔构造128 皖2003J903(DBJT11-24-2002) 变形缝129 皖2004J301(DBJT11-13-2004) 饰⾯130 皖2005J112(DBJT11-126-2005) 住宅防⽕型烟⽓集中排放系统131 皖2005J314(DBJT11-134-2005) 建筑做法说明132 皖2006J119(DBJT11-144-2006) JZ-C(⽆机活性)保温砂浆建筑构造133 皖93G601(DBJT11-34-1993) 重⼒式挡⼟墙134 皖95J609、95J709(DBJT-87、88-1995) 民⽤⽊门⽊窗135 皖97G408(DBJ11T-96-1997) 预应⼒混凝⼟多孔板136 皖99G304(DBJT11-104-1998) 民⽤建筑物抗震构造图集137 苏D01-2003-2003 等电位联结设计与安装138 苏D9702-1998 ⽆增塑阻燃型pvc 配线管安装图籍139 苏D9901-1999 电⽓图形符号及施⼯设计说明140 苏D/T02-2007 PZ31D系列组合电器（箱）选⽤与安装图集141 苏D/T03-2007 PZS50系列组合式电涌保护箱选⽤与安装图集142 苏FC/T1-2006(⼆) HQ聚苯颗粒胶浆建筑外保温系统143 苏G01-2003-2003 建筑结构常⽤节点图集144 苏G02-2004 建筑物抗震构造详图145 苏G03-2002-2002 先张法预应⼒混凝⼟管桩图集146 苏G04-2003-2003 钢筋砼⾬蓬、挑檐147 苏G05-2005-2006 钢筋混凝⼟桩承台148 苏G06-2005-2006 砖砌体结构墙下条形基础149 苏G07-2003 ⼩截⾯预制钢筋混凝⼟⽅桩150 苏G08-2003-2003 ⼈⼯挖孔灌注桩151 苏G15-2007 钢筋混凝⼟过梁152 苏G9202-1993 建筑物抗震构造详图（适⽤于6、7度）153 苏G9203-1-1993 预应⼒混凝⼟V形折板总说明和结构构造154 苏G9203-2-1993 预应⼒混凝⼟V形折板155 苏G9203-3-1993 预应⼒混凝⼟V形折板156 苏G9204-1993 预应⼒槽形板157 苏G9205-1993 现浇钢筋混凝⼟住宅楼梯图集158 苏G9206-1993 住宅⽔箱159 苏G9401-1994 120预应⼒混凝⼟空⼼板图集(冷扎带肋钢筋)160 苏G9402-1994 180预应⼒砼空⼼板161 苏G9404-1994 钢筋砼⾬蓬、挑檐162 苏G9406-1-1994 钢筋砼三⾓形屋架163 苏G9407-1994 现浇钢筋砼折梁住宅楼梯164 苏G9410-1994 180预应⼒砼空⼼板图集冷拉Ⅱ级钢筋165 苏G9603-1~3-1997 钢筋混凝⼟桩承台图集166 苏G9605-1996 钢筋混凝⼟圆形板式楼梯167 苏G9606-1996 玻璃纤维增强⽔泥（GRC）轻质空⼼隔墙板构造图集168 苏G9607-1997 建筑结构常⽤节点图集169 苏G9608-1997 砌体结构墙下条形基础170 苏G9701-1998 钻孔沉管灌注桩图集171 苏G9702-1998 预应⼒混凝⼟檩条图集172 苏G9801-1998 预应⼒混凝⼟挂⽡板图集173 苏G9802-1998 保温隔热钢筋砼屋⾯板174 苏G9902-2000 ⽔泥炉渣空⼼砌体框架填充墙及隔墙构造图集175 苏G/T16-2007 预制混凝⼟檩条及屋⾯建筑构造图集桩176 苏J002-2000 塑料门窗图集177 苏J01-2002 蒸压轻质加⽓混凝⼟(ALC)板构造(上册)178 苏J01-2002 蒸压轻质加⽓混凝⼟(ALC)板构造(下册)179 苏J01-2005 施⼯说明180 苏J02-2003-2003 地下⼯程防⽔做法181 苏J03-2001 W-LC轻质⾼强镁质复合墙板构造182 苏J03-2006-2007 平屋⾯建筑构造183 苏J04-2001 TZPS住宅烟⽓集中排放系统184 苏J04-2005 阳台185 苏J05-2006-2006 楼梯186 苏J06-2002 MC环保轻质墙板构造图集187 苏J06-2006 卫⽣间188 苏J07-2005-2006 零星建筑配件189 苏J08-2006-2007 室外⼯程190 苏J09-2004 墙⾝、楼地⾯变形缝191 苏J10-2003 ⽡屋⾯192 苏J11-2006 铝合⾦门窗193 苏J12-2005 室内装饰⽊门194 苏J16-2003 建筑外保温构造（⼀）ZL胶粉聚苯颗粒砂浆保温系统195 苏J19-2006-2006 住宅烟⽓集中排放系统196 苏J21-2003 轻钢龙⾻⽯膏饰⾯板吊顶197 苏J25-2006 轻钢龙⾻纸⾯⽯膏板隔墙198 苏J28-2007 太阳热⽔系统与建筑⼀体化设计标准图集199 苏J30-2008 塑料门窗200 苏J9201-1993 KP1型承重多孔砖及KM1型⾮承重空⼼砖砌体201 苏J94015-1994 混凝⼟⼩型空⼼砌块住宅建筑节点构造（试⾏）202 苏J9414-1994 ⽊格栅钢板⽹抹灰吊顶203 苏J9501-1996 施⼯说明204 苏J9502-1996 地下⼯程防⽔做法205 苏J9503-1996 屋⾯建筑构造206 苏J9504-1995 阳台节点207 苏J9505-1996 楼梯208 苏J9506-1996 卫⽣间、洗池209 苏J9507-1996 零星建筑配件210 苏J9508-1996 室外⼯程211 苏J9509-1998 轻质隔墙、墙⾝、楼地⾯变形缝212 苏J9601-1996 铝合⾦门窗213 苏J9801-1998 倒置式屋⾯保温构造图214 苏J9802-1998 外墙外保温构造图215 苏J9803-1998 蒸压轻质加⽓混凝⼟（ALC）板构造图集216 苏J9901-2000 GMJ轻型墙体构造图集217 苏J/T13-2005-2006 室内装饰吊顶218 苏J/T14-2005-2006 室内装饰墙⾯219 苏J/T15-2004(⼀) FS－LCM轻质墙板220 苏J/T15-2005(三) GMJ龙⾻接插式组合墙体221 苏J/T15-2005(⼆) GSC纤维增强隔墙条板222 苏J/T15-2005(五) TCB混凝⼟空⼼隔墙条板223 苏J/T15-2005(四) 轻集料混凝⼟空⼼隔墙条板224 苏J/T16-2004(三) R.E砂浆复合保温系统225 苏J/T16-2004(⼆) 挤塑聚苯板保温系统226 苏J/T16-2005(四) 建筑外保温构造图集(四)专威特建筑外保温系统227 苏J/T16-2006(五) 建筑外保温构造图集（五）228 苏J/T18-2006(⼀) BAC、BS－P、PET防⽔卷材和SPU防⽔涂料229 苏J/T18-2007(三)-2008 APF、PET⾃粘防⽔卷材和KS系列防⽔涂料230 苏J/T18-2007(⼆) AU3－⾃粘橡胶改性沥青防⽔卷材231 苏J/T23-2004 蒸压轻质加⽓混凝⼟⽹架板图集232 苏J/T24-2004 蒸压轻质加⽓混凝⼟（NALC）砌块建筑构造图集233 苏J/T27-2006 JQK复合轻质防⽔型保温隔热砖234 苏J/T29-2007 建筑墙体、柱⼦装饰构造图集235 苏N9701-1998 防⽕排烟系统末端设备安装图集236 苏S01-2004 给⽔排⽔图集237 苏S9401-1994 平顶砖砌化粪池238 苏S9701-1997 室内消⽕栓安装详图239 苏S9702-1997 硬聚氯⼄烯（PVC－U）排⽔管安装图集240 苏S/T04-2004 轻质⾼强⼀体化玻璃钢化粪池选⽤与安装241 苏S/T05-2005-2006 YH圆桶型整体玻璃钢化粪池242 苏S/T06-2006 住宅卫⽣间同层排⽔（TTC型）设计图集243 苏S/T07-2007 GSH鹅卵形⼀体化玻璃钢化粪池244 苏Z01-2002 城市道路标准图集245 苏建科(2003)119号预应⼒混凝⼟马鞍形壳板246 闽02G118(DBJT13-47-2002) 普通砼⼩型空⼼砌块砌体结构构造图247 闽02G119(DBJT13-57-2002) 先张法预应⼒⾼强混凝⼟管桩248 闽05J03(DBJT13-72-2005) 平屋⾯建筑构造249 闽2002J20(1)(DBJT13-55-2002) 住宅厨房间变压式排风道选⽤图集（⼀）250 闽2002J20(2)(DBJT13-55-2002) 住宅厨房卫⽣间变压防串烟（味）防倒灌排⽓道选⽤图集（⼆）251 闽2002J209(3)(DBJT13-55-2003) 住宅厨房卫⽣间排风道选⽤图集（三）252 闽2002J28(DBJT13-56-2002) 加⽓混凝⼟砌块墙体构造图集253 闽2003J101(DBJT13-59-2003) 塑钢门窗254 闽2003J21(DBJT13-61-2003) 改性粉煤灰⼩型空⼼砌块(FAS)⾮承重墙体建筑构造图集255 闽2004G101(DBJT13-66-2004) 住宅现浇钢筋混凝⼟板式楼梯256 闽2004G101(DBJT13-66-2004) 现浇钢筋混凝⼟板式楼梯257 闽2004G104(DBJT13-67-2004) 钢筋混凝⼟桩基承台258 闽2004G106(DBJT13-62-2004) 钢筋混凝⼟预制桩259 闽2004G107(DBJT13-63-2004) ⼈⼯挖孔灌注桩260 闽2004G108(DBJT13-64-2004) 锚杆静压桩261 闽2004J02(DBJT13-65-2004) 顶棚262 闽2004J03(DBJT13-68-2004) 轻质复合墙板建筑构造263 闽2004J05(DBJT13-70-2004) 楼梯栏杆264 闽2005J02(DBJT13-71-2005) 坡屋⾯构造265 闽2006J10(DBJT13-75-2006) 福建省蒸压砂加⽓混凝⼟砌块建筑构造266 闽85J101(DBJT13-05-1985) 福建省建筑标准设计-墙体267 闽85J802(DBJT13-06-1985) 装修268 闽93J01-1994 卷材屋⾯防⽔构造图269 闽95J05(DBJT13-05-1997) 外墙⾯装修270 闽95J12(DBJT13-12-1997) 住宅楼宇防盗安全门271 闽97G111(DBJT13-31-1997) 钢筋砼屋顶⽔箱272 闽97J09(DBJT13-09-1998) 楼地⾯273 闽99J02(DBJT13-02-1999) 顶棚274 鲁L00J106(DBJT14-2-2000) ZRF住宅烟⽓集中排放系统275 鲁L00SJ108(DBJT14-2-2001) 外墙外保温构造详图（⼀）276 鲁L01J007(DBJT14-2-2002) 通信建筑专⽤构造277 鲁L01J202(DBJT14-2-2002) 屋⾯278 鲁L01SJ109(DBJT14-2-2001) 外墙外保温构造详图（⼆）279 鲁L01SJ110(DBJT14-2-2002) 外墙外保温构造详图(三)280 鲁L02J101(DBJT14-2-2003) 墙⾝配件281 鲁L02J902~903(DBJT14-2-2002) 住宅厨房与卫⽣间282 鲁L02JT01-2002 PVC中空内模⽔泥隔墙283 鲁L02SJ111(DBJT14-2-2002) 外墙保温构造详图（四）284 鲁L03G303(DBJT14-3-2003) 钢筋砼过梁285 鲁L03G313(DBJT14-3-2003) 多层砖房抗震构造详图286 鲁L03G323(DBJT14-3-2003) 钢筋混凝⼟界都抗震构造详图287 鲁L03J004(DBJT14-2-2003) 室外配件288 鲁L03J602(DBJT14-2-2003) 铝合⾦门窗289 鲁L03J609(DBJT14-2-2003) 装饰⽊门290 鲁L03S002* 建筑排⽔（化粪池）291 鲁L03S002* 建筑排⽔（化粪池）.pdf292 鲁L03S003(DBJT14-4-2003) 建筑卫⽣设备安装293 鲁L03S004(DBJT14-4-2003) 建筑消防设备安装294 鲁L03SJ130(DBJT14-2-2003) 轻质隔墙295 鲁L03SJ203(DBJT14-2-2003) 倒置式屋⾯296 鲁L04G401(DBJT14-3-2005) 预应⼒混凝⼟空⼼板297 鲁L04J006(DBJT14-2-2005) 建筑⽆障碍设计298 鲁L04J104(DBJT14-2-2004) 住宅厨房卫⽣间变压式排风道299 鲁L05J104、105(DBJT14-2-2005) 住宅防⽕型烟⽓集中排放系统300 鲁L05JT06(DBJT14-2-2006) 变型缝建筑构造301 鲁L06J002(DBJT14-2-2007) 建筑⼯程做法302 鲁L06J113-2006(DBJT14-2-2006) 居住建筑保温构造详图303 鲁L06J125(DBJT14-2-2007) 蒸压加⽓混凝⼟砌块建筑构造304 鲁L06J301(DBJT14-2-2007) 地下室防⽔305 鲁L06JT10(DBJT14-2-2006) 建筑防⽔构造（BAC、BS-P、PET防⽔卷材和防⽔涂料）306 鲁L07J110 外墙外保温构造图(聚苯板)307 鲁L07SG325(DBJT14-3-2007) 钢⾻架轻型板308 鲁L89J602(DBJT14-2-1990) 铝合⾦门窗309 鲁L89J603(DBJT14-2-1989) 建筑⽤曲线拉门310 鲁L90G312* 冷轧扭钢筋砼现浇板式楼梯311 鲁L90G314(DBJ14-2-90-1999) 冷轧扭钢筋砼叠合板312 鲁L90J604(DBJT14-2-1993) 实腹钢门窗313 鲁L90J902(DBJT14-2-1995) 医疗建筑配件314 鲁L91G305(DBJT14-3-1994) 钢筋砼阳台315 鲁L91G306(DBJT14-3-1994) 现浇钢筋砼板式楼梯316 鲁L91G307(DBJT14-3-1994) 钢筋砼⾬蓬檐⼝圈粱317 鲁L91G401-1(DBJT14-3-1993) 预应⼒砼空⼼板318 鲁L91J001(DBJT14-2-1993) 围墙⼤门319 鲁L92G314(GBJT14-3-1996) 钢筋砼檩条320 鲁L92G403(GBJT14-3-1996) 预应⼒混凝⼟檩条321 鲁L92J121(DBJT14-2-1994) ⽔泥炉渣⼩型空⼼砌块墙体构造322 鲁L92J122(DBJT14-2-1994) 混凝⼟⼩型空⼼砌块墙体构造323 鲁L92J123(DBJT14-2-1994) ⽯膏空⼼砌块隔墙构造324 鲁L92J124(DBJT14-2-1994) 陶粒混凝⼟空⼼砌块墙体构造325 鲁L92J601(DBJT14-2-1996) ⽊门326 鲁L92J606(DBJT14-2-1996) 防⽕门327 鲁L92J607(DBJT14-2-1995) 住宅防盗门328 鲁L93J201(DBJT14-3-1993) 建筑拒⽔粉屋⾯防⽔构造329 鲁L94G801(DBJT14-3-2000) 混凝⼟结构预埋件330 鲁L95G315(DBJT14-3-1996) 钢筋砼平板331 鲁L95G318(DBJT14-3-1999) 钢筋砼迭合板332 鲁L95G404(DBJT14-31-1996) 预应⼒混凝⼟空⼼板333 鲁L95G407(DBJT14-3-1998) 预应⼒砼平板334 鲁L96J002(DBJT14-2) 建筑做法说明335 鲁L96J002(DBJT14-2-) 建筑做法说明336 鲁L96J002(DBJT14-2-1996) 建筑做法说明337 鲁L96J003(DBJT-14-2-1998) 卫⽣间配件及洗池338 鲁L96J006(DBJT14-2-1997) ⽆障碍设计339 鲁L96J125(DBJT14-2-1996) 加⽓混凝⼟砌块墙体构造340 鲁L96J301(DBJT14-2-2000) 地下室防⽔341 鲁L96J401(DBJT14-2-1997) 楼梯配件342 鲁L96J402(DBJT14-2-1998) 弧形及螺旋楼梯343 鲁L96J901(DBJT14-2-1999) 室内装修344 鲁L99J104(DBJT14-2-2001) 住宅厨房卫⽣间排风道345 鲁L99J605(DBJT14-2-2000) PVC塑料门窗346 鲁L99SJ127(DBJT14-2-2001) 多孔砖（DM型）墙体构造详图347 鲁L99SJ127(DBJT14-2-2001) 多孔砖（DM型）墙体构造详图348 鲁LG-14(DBJT14-3-83-1986) 多层砖混住宅抗震节点构造详图349 鲁LG02-1(DBJT14-2-83-1985) 预应⼒混凝⼟空⼼板350 鲁LG02-2(DBJT14-2-83-1985) 预应⼒混凝⼟空⼼板351 鲁LG03(DBJT14-2-83-1985) 钢筋混凝⼟空⼼板352 鲁LG04(DBJT14-2-83-1985) 钢筋混凝⼟过梁353 鲁LG05(DBJT14-2-83-1986) 混凝⼟檩条354 鲁LG06(DBJT14-2-83-1986) 中⼩型构件355 鲁LG07(DBJT14-2-83-1985) 住宅楼梯。

目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。

每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。

2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。

2.2本工程标准层中排风道标准长度为3000mm。

2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。

3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。

3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。

二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。

2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。

3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。

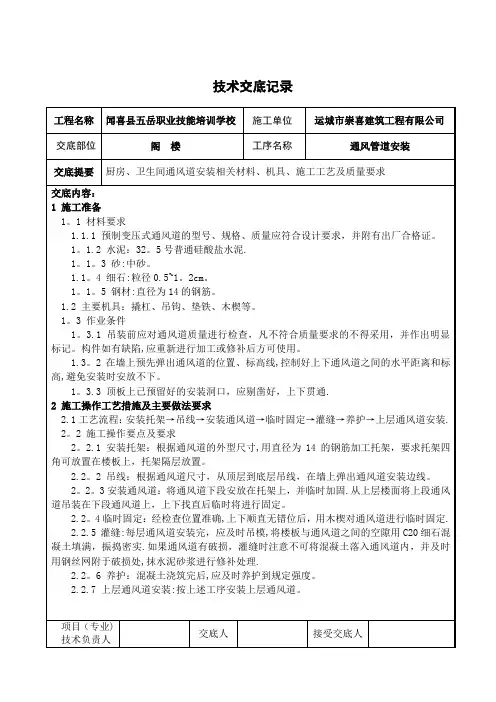

三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。

如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。

住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准一、现行的国家有关建筑规范、标准、规程：《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为2.7~3.2米或者1.4~1.6米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。

而现场砌筑的排气道是用砖或者石块，按照国家有关建筑规范在现场砌筑而成，砖缝砂浆务必饱满，以免烟气泄漏；排气道内部用水泥砂浆尽量抹平，以降低气流摩擦阻力损失。

内表面要求光滑，外表面要求平整无空洞和缝隙，端面应平整且无毛边；进出口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误；为方便排演气道的安装可制成每层楼一节，这样排烟气道长度等于层高。

1、钢丝网水泥排气道制品的水泥强度不应低于32.5。

硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定，快硬硅酸盐水泥性能应符合GB199的规定，矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。

增强材料宜采用22#-26#及直径4的钢筋，钢丝网网眼尺寸以为10㎜×10㎜。

2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于32.5级。

低碱度硫铝酸盐水泥性能应符合JC/T659的规定，硫铝酸盐水泥性能应符合JC714的规定。

耐碱玻璃纤维网格布应符合JC/T841的规定。

3、骨料性能应符合JGJ51的规定，其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。

5、排气道进风口处须配有符合GB15931要求的进风口接口件，其耐火极限不应低于1.0h三、相关图集07J916-1住宅排气道新03J13(四)图集四、工艺做法操作要点排气道制作：工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T194-2006建设部行业标准，采用不然材料制作，以高强水泥砂浆作为主体材料，以镀锌电焊钢丝网、龟甲网或者玻璃纤维作为增强材料，模具预制成型。

部品标准-厨房、卫生间排气(烟)道住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日三、相关图集07J916-1住宅排气道新03J13(四)图集四、工艺做法操作要点排气道制作：工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T194-2006建设部行业标准，采用不然材料制作，以高强水泥砂浆作为主体材料，以镀锌电焊钢丝网、龟甲网或者玻璃纤维作为增强材料，模具预制成型。

排气道必须配套安装性能优良的可调式导流装置和防串烟排气阀，以防止串烟、串味现象发生。

这些配件可以采用不锈钢或者防腐钢板冲压焊制，也可采用高强度工程塑料注模成型。

基层处理：地下一层安装时先清理基层将浮灰清理干净，洒水湿润用1：2水泥沙浆找平。

安装就位：安装前清理风道端部毛边。

注意将气流方向箭头向上不能颠倒，找正通风道进气口左右位置。

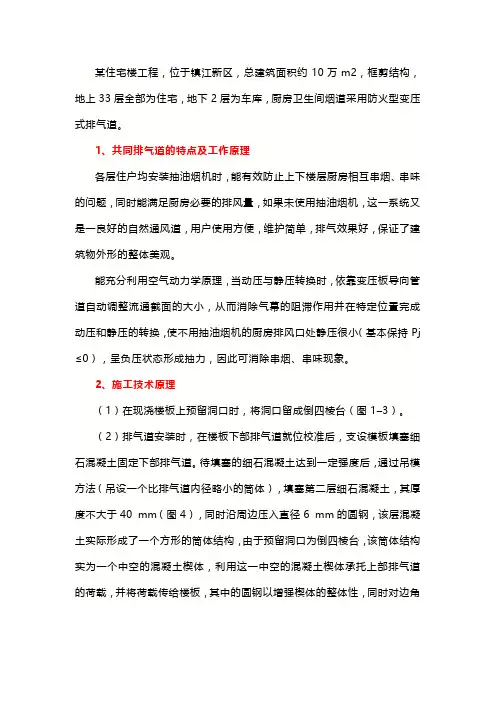

将排风道上端用绳绕紧，穿入上层预留孔内，由上一层的两人在上面起吊再由四人在下面抬器，将排风道套入上方预留洞内，将通风道慢慢就位，当风道接近地面时，用靠尺按控制线检查其位置（要求通风道上两个方向的中心线与楼板面上的两个方向中心线对好），确认无误后将通风道就位。

就位后再检查一次，如有偏差用扁头撬棍校正。

并用线坠检查排风道的垂直位置，然后用木楔在上部塞紧。

安装第二节通风道：在底层排风道的上端抹1：2座浆，用同样方法将管道口对正座浆后，在管根部预埋件钢板处加焊∠40×4×100角钢做风道的承托，角钢不须与楼板固定，焊接后直接支撑在楼板基层上（排气道安装节点如图所示）。

缝隙处理：排风道接头处缝隙应清理灰尘，浇水湿润后有1：2水泥砂浆将接缝封堵。

通风道安装完毕后，楼板与管道间空隙需支吊模，然后用C20细石混凝土实楼板与烟气道的缝隙并用防水密封胶嵌实，待安装完排烟气道后再施工地坪和墙面装饰。

顶层风帽：根据屋面情况，指导土建方按图纸要求高度砌筑出风口，质检员必须检查排风系统内无任何堵塞后，摆放防护钢网，再安装风帽底座及风帽。

厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。

除了买房要求采光好外，还有一个很重要的问题就是通风。

特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。

因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。

厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。

在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。

尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。

这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。

安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。

切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。

之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。

2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。

切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。

之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。

卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。

在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。

确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。

在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。

尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
