第一部分 变频器的操作方法一、操作面板各部的名称：图 1 操作面板布置二、操作键的功能：1． LOCAL/REMOTE ：用数字操作器运行（ COCAL ）和用控 制回路端子运行 （REMOTE ）切换时按下， 由参数（o2-01 ） 可设定这个键的有效 / 无效。
2． MENU ：菜单键，按此键可进入参数设置。
3． ESC ：按一下 ESC 键，则回到前一个状态。
4． JOG ：操作器运行时的点动运行键。
5． FWD/REV ：操作器运行时，运转方向切换键。
6． RESET ：设定参数数值时，选择操作位；故障发生时，作 为故障复位键。
7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。
8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。
9．DATA/ENTER ：各模式、功能、参数、设定值确认时按下此键。
10．RUN ：操作器运行时，按下此键起动变频器。
11．STOP ：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01 ）可以设定这个键的有效/ 无效。
三、方式的切换按（MENU ）键，表示驱动方式，然后按、键切换方式。
读取、设定各方式中参数时，按（DATA/ENTER ）键。
从参数的读取、设定状态返回前一状态时，按（ESC）键。
具体操作如下图：图 2 方式的切换四、操作举例把加速时间从 10.0Sec 变更为 20.0Sec ，请按以下顺序设定参数：五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电 压、输入输出状态等及显示异常内容、异常记录等。
常用监视参数：U1-01频率指令U1-02 输出频率 U1-03 输出电流 U1-05电机速度U1-06 输出电压指令U1-07 主回路直流电压U1-08 输出功率U1-09 力矩指令U1-10 输入端子的状态U1-11 输出端子的状态U1-12 变频器的运行状态U1-13 累计运行时间U3-01 前 1 回故障内容U3-02 前 2 回故障内容U3-03 前 3 回故障内容U3-04 前 4 回故障内容U3-05 第 1 次故障发生时间U3-06 第 2 次故障发生时间U3-07 第 3 次故障发生时间U3-08 第 4 次故障发生时间图 3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。
第一部份变频器的把持方法之迟辟智美创作一、把持面板各部的名称：图1 把持面板安插二、把持键的功能：1．LOCAL/REMOTE：用数字把持器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效.2．MENU：菜单键，按此键可进入参数设置.3．ESC：按一下ESC键，则回到前一个状态.4．JOG：把持器运行时的点动运行键.5．FWD/REV：把持器运行时，运转方向切换键. 6．RESET：设定参数数值时，选择把持位；故障发生时，作为故障复位键.7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键.8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键.9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键.10．RUN：把持器运行时，按下此键起动变频器. 11．STOP：把持器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o201）可以设定这个键的有效/无效.三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式.读取、设定各方式中参数时，按（DATA/ENTER）键.从参数的读取、设定状态返回前一状态时，按（ESC）键.具体把持如下图：图2 方式的切换四、把持举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的把持在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等.经常使用监视参数：图3 驱动方式下的把持方法第二部份变频器的调整一、确认机电旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常.如有异常，按二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz.三、平层精度的调整平层精度的调整必需在井道平层装置已经调整完毕的情况下进行，即井道插板位置已调整准确（普通井道系统）或井道偏移量及各层楼高度已设置准确（绝对值编码器系注：以上方法其实不是唯一的调整方法，还可以通过PLC 或微机数据的调整来调整平层精度，具体的调整方法拜会相应的调试说明.四、起动加速度的调整为保证起动加速度和舒适感，可适当调整变频器的相关参五、停止减速度的调整为保证停止减速度和舒适感，可适当调整变频器的相关参没有在上表中列出的参数为变频器的出厂值；除本调试说明中述及的调整参数外，请不要随意改动变频器参数，以免造成不需要的麻烦.注意：如果发现上述故障以外的故障提示，请速与本公司。

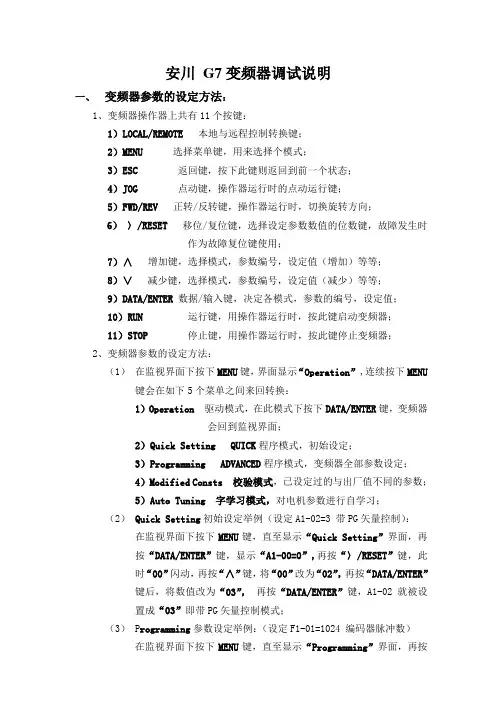

安川G7变频器调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：1）LOCAL/REMOTE本地与远程控制转换键；2）MENU 选择菜单键，用来选择个模式；3）ESC 返回键，按下此键则返回到前一个状态；4）JOG 点动键，操作器运行时的点动运行键；5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；7）∧增加键，选择模式，参数编号，设定值（增加）等等；8）∨减少键，选择模式，参数编号，设定值（减少）等等；9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；10）RUN运行键，用操作器运行时，按此键启动变频器；11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 字学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU 键，再按“DATA/ENTER”键，变频器会直接回到监视界面。
引言：安川（Yaskawa）G7变频器是一种常用于工业控制系统中的电力控制设备。
本文为安川G7变频器调试说明（二），主要介绍了在正常使用与调试过程中可能遇到的问题和解决方法。
通过本文，您将了解到关于安川G7变频器的调试技巧和注意事项，从而更好地应用于电力控制系统中。
概述：安川G7变频器是一种先进的变频调速设备，广泛应用于电力控制系统中。
在正常使用和调试过程中，可能会出现一些问题。
本文将详细介绍一些常见的问题以及相应的解决方法，帮助用户更好地应对这些问题。
正文内容：1.安装问题1.1安装位置选择1.2连接电源和信号线的正确方法1.3地线的连接1.4散热与通风1.5防护等级和防护措施2.参数设置问题2.1参数的具体含义和设置方法2.2PID参数调整方法2.3输出频率和电压的调整2.4特殊功能参数的设置2.5保存和读取参数设置3.故障诊断问题3.1故障代码解读3.2故障处理技巧3.3常见故障现象及解决方法3.4故障现象的日志记录和查询4.调试技巧4.1预调试准备工作4.2变频器正常启动和停止4.3加载试验和调速试验4.4接口和通讯调试4.5调试过程中的注意事项5.参数备份和恢复5.1参数备份的重要性5.2参数备份的方法和注意事项5.3参数恢复的方法和注意事项5.4参数备份与恢复的实际案例5.5定期备份与恢复的建议总结：通过本文，我们详细介绍了安川G7变频器的调试说明。
在安装过程中，我们需要注意安装位置的选择、正确连接电源和信号线、地线的连接、散热与通风以及防护等级和措施。
在参数设置方面，我们介绍了参数的设置方法和具体含义、PID参数调整方法、输出频率和电压的调整以及特殊功能参数的设置。
故障诊断方面，我们解读了故障代码、故障处理技巧、常见故障现象及解决方法以及故障现象的日志记录和查询。
调试技巧方面，我们讲述了预调试准备工作、变频器正常启动和停止、加载试验和调速试验、接口和通讯调试以及调试过程中的注意事项。
