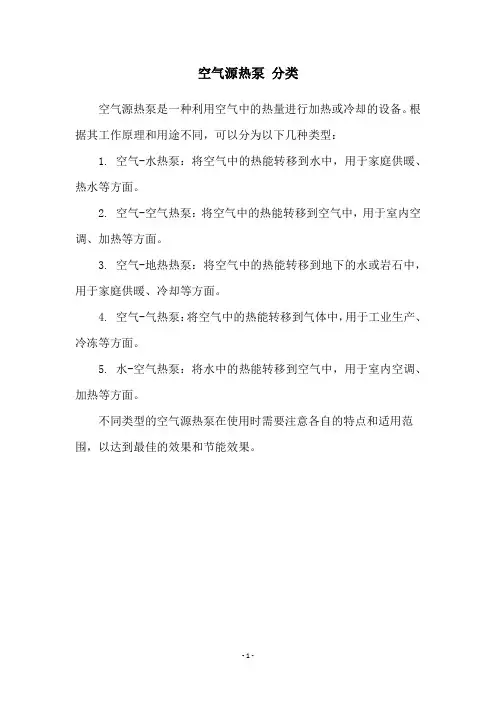

空气源热泵分类
空气源热泵是一种利用空气中的热量进行加热或冷却的设备。
根据其工作原理和用途不同，可以分为以下几种类型：
1. 空气-水热泵：将空气中的热能转移到水中，用于家庭供暖、热水等方面。
2. 空气-空气热泵：将空气中的热能转移到空气中，用于室内空调、加热等方面。
3. 空气-地热热泵：将空气中的热能转移到地下的水或岩石中，用于家庭供暖、冷却等方面。
4. 空气-气热泵：将空气中的热能转移到气体中，用于工业生产、冷冻等方面。
5. 水-空气热泵：将水中的热能转移到空气中，用于室内空调、加热等方面。
不同类型的空气源热泵在使用时需要注意各自的特点和适用范围，以达到最佳的效果和节能效果。
- 1 -。
一、热泵机组分类：1．涡旋式压缩机热泵机组：涡旋式压缩机为容积式压缩机，具有运转平稳、振动小、噪音低等优点，常用的空气-空气热泵机组，适用于中、小型工程。
2．活塞式压缩机热泵机组：活塞式压缩机为容积式压缩机，结构复杂、转速低、振动大、噪音大、单机容量较小，多机头组合可拼装成100万大卡/时左右热泵机组，COP=3.0～3.5；3. 螺杆式压缩机热泵机组：螺杆式压缩机也为容积式压缩机，结构简单、运转平稳、振动小、噪音低、寿命长，COP=3.5～4.5,适用于中、小型工程，多机头热泵机组可用于较大工程。
单螺杆为平衡式单向运转，磨损小，无轴向推力，其排气效率比双螺杆略低。
二、热泵机组设计：1．选用原则：热泵机组有优点也有缺点，与同容量单冷冷水机组相比，其用电量大，造价高，冬季随室外气温下降制热量衰减严重、结霜严重等，因此，①当某工程有蒸汽源时，空调冷热源应尽量采用“单冷冷水机组加热交换器”方案。
无锡市正在形成城市蒸汽热力网，我们应优先采用以上方案。
②本人认为医院、宾馆等对冬季采暖温度要求较高的工程不适宜采用热泵机组，办公楼、饭店等工程则较适宜，因为它们一般白天使用，热泵机组制热量衰减小，就算采暖效果差些，室内人员可多穿衣服，影响小些。
2．选型方法：尽管江南地区一般工程冷负荷大于热负荷，但空调设计人员应计算出工程夏季冷负荷及冬季热负荷，按机组制冷量≥空调冷负荷来选择热泵机组型号，然后看以下不等式是否成立：热泵机组在冬季室外空调计算温度（如：无锡地区为-5℃）下的制热量≥工程冬季热负荷。
①若该不等式成立，则热泵机组选型适宜。
②若该不等式不成立，则应在空调水管上设辅助加热装置或增大热泵机组容量。
江南地区一般工程以上不等式是成立的。
3. 活塞式及螺杆式热泵机组若干性能比较：许多厂家销售人员出于商业利益，往往片面甚至恶意中伤某品牌或活塞、螺杆式热泵机组，我们设计人员不能被一叶障目，要认真细致地了解各类机型性能，作出正确的选型判断。
热泵介绍热泵原理热是一种能量形式，热量的多少与同时存在的温度高低是完全无关的。
在空气、土壤和水中，以及任何形式的废水、废气中都有大量的热，不能仅因温度太低弃置不用。
热泵(Heat Pump)是一种花费少量外加的、高品位能量为代价，将低温热源升级至可以利用的能源（高温热源）的装置。
它不同于人们所熟悉的可以提高位能的机械设备——“泵”热泵通常是先从自然界的空气、水或土壤中获取低品位热能，经过电力做功，然后再向人们提供可被利用的高品味热能。
热泵分类按热源种类不同分为：空气源热泵，水源热泵，地源热泵，双源热泵（水源热泵和空气源热泵结合）等热泵用途为建筑物提供持续的冷源（空调）、热源（采暖、热水），主要应用于商业、办公、学校、医院、矿山、厂矿等。
热泵优势1、热泵技术属可再生能源利用技术热泵是利用了空气、地表水、地球表面浅层地热资源作为冷热源，进行能量转换的供暖空调系统。
这些能源不受地域、资源等限制，真正是量大面广、无处不在。
这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。
2、热泵属经济有效的节能技术热泵的平均能效比较高，比电采暖、传统中央空调系统节能。
3、地源热泵环境效益显著热泵的污染物排放几乎没有，如果结合其它节能措施节能减排会更明显。
热泵的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，且不用远距离输送热量。
4、地源热泵一机多用，应用范围广热泵系统可供暖、空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统；可应用于宾馆、购物商场、办公楼、学校、工厂等建筑，更适合于别墅住宅的采暖、空调。
5、节省空间没有冷却塔、锅炉房和其它设备，省去了锅炉房，冷却塔占用的宝贵面积，产生附加经济效益，并改善了环境外部形象。
水源热泵系统水源热泵系统地球表面浅层水源（一般在1000 米以内），如地下水、地表的河流、湖泊和海洋，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。
热泵的机理及分类，我见过的最全，没有之⼀热泵的机理及分类1、原理热泵的作⽤是从周围环境中吸取热量，并把它传递给被加热的对象。
与制冷机相⽐：相同点：都是按热机逆循环⼯作不同点：⼯作温度范围不同TA为环境温度，T0为低温物体温度，Th为⾼温物体温度。
根据热⼒学第⼆定律，当以⾼位能作补偿条件时，热量是可以从低温物体转移到⾼温物体的。
因⽽热泵循环中，为了向被加热的对象供热，就必须消耗功。
2、蒸汽压缩式热泵的⼯作原理图3、蒸汽压缩蒸汽压缩式热泵的理论循环是在具有温差传热的两相区的逆卡诺循环基础上改造⽽成。
布雷顿循环1、布雷顿（Bragton）热泵循环1844年美国⾼⾥（J.Gorrie）制造了利⽤空⽓作⼯质的⽓体压缩式制冷机。
最早的空⽓制冷机时封闭的布雷顿循环。
2、布雷顿循环3、布雷顿热泵理论循环应具有如下条件：⽓体在压缩机与膨胀机中的压缩和膨胀过程都是等熵过程；⽓体与被冷却物和加热物体之间必须在⽆温差情况下相互传热；不计⽓体在⾼压热交换器与低压热交换器中流动阻⼒损失。
斯特林循环斯特林1816年提出“外燃机”的专利，最初⽤于热机。
外燃机，⼜称斯特林发动机斯特林循环由两个等温和两个等容过程组成。
斯特林循环是很有意义的⼀种循环。
理想的斯特林能够与同温范围内的逆卡诺循环具有同样的制热性能系数。
实际上实现理论斯特林循环有⼀定困难，主要表现在：活塞的运动应是间歇的，这是难以实现的；回热器应是⽆阻⼒的，其换热效率应是100%;与外部热源的热交换认为是⽆温差的理想过程。
吸收式热泵理论循环与蒸汽压缩式热泵不同的是，压缩式热泵靠消耗机械功，⽽吸收式以消耗热能来完成。
1、压缩式和吸收式制冷热泵性能系数⽐较2、有溶液热交换器的吸收式热泵图⽰3、有⽆溶液热交换器的吸收式热泵⼯作热⼒性能的⽐较蒸汽喷射式热泵理论循环蒸⽓喷射式热泵同吸收式热泵⼀样，是靠消耗热能来提取低位热源中的热量进⾏供热的设备。
它具有结构简单，⼏乎没有机械运动部件，价格低廉，操作⽅便，经久耐⽤等优点，因此，尽管喷射式热泵热效率低，仍引起了⼈们的兴趣。

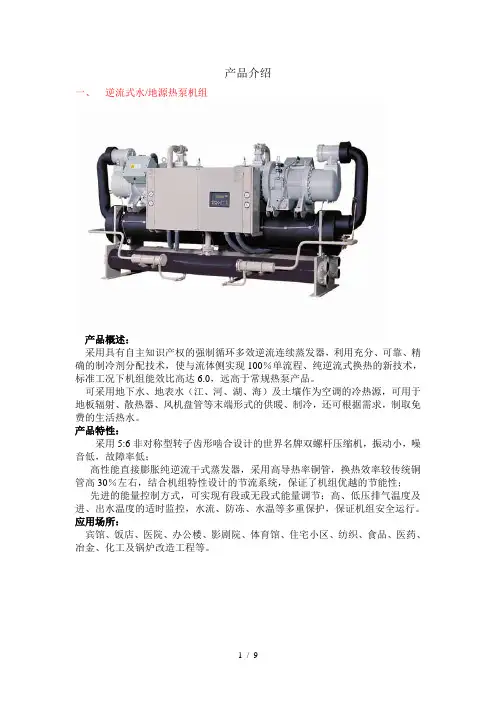

产品介绍一、逆流式水/地源热泵机组产品概述：采用具有自主知识产权的强制循环多效逆流连续蒸发器，利用充分、可靠、精确的制冷剂分配技术，使与流体侧实现100％单流程、纯逆流式换热的新技术，标准工况下机组能效比高达6.0，远高于常规热泵产品。
可采用地下水、地表水（江、河、湖、海）及土壤作为空调的冷热源，可用于地板辐射、散热器、风机盘管等末端形式的供暖、制冷，还可根据需求，制取免费的生活热水。
产品特性：采用5:6非对称型转子齿形啮合设计的世界名牌双螺杆压缩机，振动小，噪音低，故障率低；高性能直接膨胀纯逆流干式蒸发器，采用高导热率铜管，换热效率较传统铜管高30％左右，结合机组特性设计的节流系统，保证了机组优越的节能性；先进的能量控制方式，可实现有段或无段式能量调节；高、低压排气温度及进、出水温度的适时监控，水流、防冻、水温等多重保护，保证机组安全运行。
应用场所：宾馆、饭店、医院、办公楼、影剧院、体育馆、住宅小区、纺织、食品、医药、冶金、化工及锅炉改造工程等。
产品概述：螺杆式水/地源热泵机组是以循环流动于公用管路中的水,从水井、湖泊或河流中抽取的水或在地下盘管中循环流动的水为冷（热）源，制取冷（热）风或冷（热）水的设备。
一流配件、性能优越：机组采用名牌半封闭螺杆压缩机。
压缩机作为整个机组的核心运转部件对整个机组的性能、可靠性、寿命等有着至关重要的影响；高效壳管换热器材料采用山东绿特空调系统有限公司专用的内螺纹铜管，比一般壳管换热器传热效率明显提高。
控制阀件和电控器件，质量稳定、性能可靠。
运行稳定可靠：配有先进的保护模块，分别检测控制排气温度、高压、低压、过载、缺水等有效保护机组在各种工况下运行。
高效节能：与集中式空调系统相比，水源热泵系统一大优势在于：在部分负荷时只需启动机组本身和循环水泵，不用频繁启停锅炉和冷却塔系统，这样大大节省了能源消耗；而在过渡季节，空调系统中各机组同时制冷和供暖的情况下，节能效果更加明显。
根据热泵所利用能源的不同，热泵可作如下分类：一、空气源热泵以空气作为“源体”，空气源热泵，通过冷媒作用，进行能量转移。
目前的产品主要是家用热泵空调器、商用单元式热泵空调机组和热泵冷热水机组。
热泵空调器已占到家用空调器销量的40—50%，年产量为400余万台。
热泵冷热水机组自90年代初开始，在夏热冬冷地区得到了广泛应用，据不完全统计，该地区部分城市中央空调冷热源采用热泵冷热水机组的已占到20—30%，而且应用范围继续扩大并有向此移动的趋势。
二、水源热泵以地下水作为冷热"源体"，在冬季利用热泵吸收其热量向建筑物供暖，在夏季热泵将吸收到的热量向其排放、实现对建筑物供冷。
虽然目前空气能热泵机组在我国有着相当广泛的应用，但它存在着热泵供热量随着室外气温的降低而减少和结霜问题，而水源热泵克服了以上不足，而且运行可靠性又高，近年来国内应用有逐渐扩大的趋势。
三、地源热泵地源热泵是以大地为热源对建筑进行空调的技术，冬季通过热泵将大地中的低位热能提高对建筑供暖，同时蓄存冷量，以备夏用；夏季通过热泵将建筑物内的热量转移到地下对建筑进行降温，同时蓄存热量，以备冬用。
由于其节能、环保、热稳定等特点，引起了世界各国的重视。
欧美等发达国家地源热泵的利用已有几十年的历史，特别是供热方面已积累了大量设计、施工和运行方面的资料和数据。
四、复合热泵为了弥补单一热源热泵存在的局限性和充分利用低位能量，运用了各种复合热泵。
如空气-空气热泵机组、空气-水热泵机组、水-水热泵机组、水-空气热泵机组、太阳-空气源热泵系统、空气回热热泵、太阳-水源热泵系统、热电水三联复合热泵、土壤-水源热泵系统等。
1、太阳-空气热源热泵系统太阳-空气热源热泵系统是在传统的空气热源热泵系统的基础上，利用太阳能热源而新开发的系统。
它可以制冷、供热、供生活热水，是一种利用自然能源、无污染、适用性广、效率高的新型冷热源系统。
2、土壤-水热泵系统土壤-水热泵（下称土壤热泵）可利用低品位的土壤热能提供热水或向建筑物供暖。
