平焊单面焊双面成形

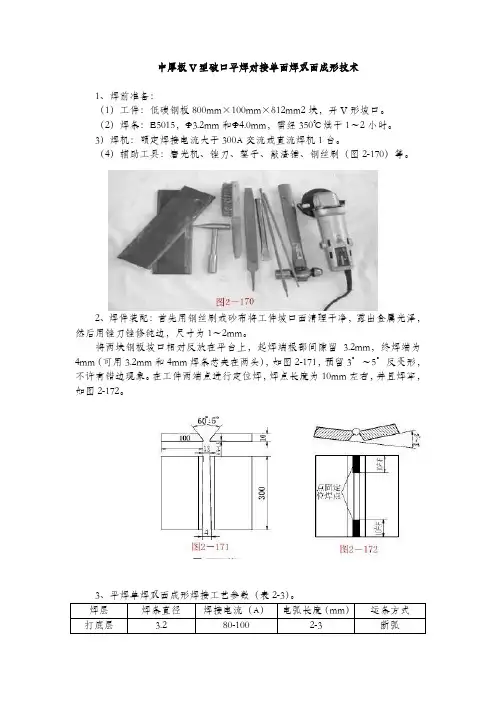

中厚板V型破口平焊对接单面焊双面成形技术1、焊前准备：（1）工件：低碳钢板800mm×100mm×δ12mm2块，开V形坡口。

（2）焊条：E5015，Ф3.2mm和Ф4.0mm，需经350℃烘干1～2小时。

3）焊机：额定焊接电流大于300A交流或直流焊机1台。

（4）辅助工具：磨光机、锉刀、錾子、敲渣锤、钢丝刷（图2-170）等。

2、焊件装配：首先用钢丝刷或砂布将工件坡口面清理干净，露出金属光泽，然后用锉刀锉修钝边，尺寸为1～2mm。

将两块钢板坡口相对反放在平台上，起焊端根部间隙留3.2mm，终焊端为4mm（可用3.2mm和4mm焊条芯夹在两头），如图2-171，预留3°～5°反变形，不许有错边现象。

在工件两端点进行定位焊，焊点长度为10mm左右，并且焊牢，如图2-172。

3、平焊单焊双面成形焊接工艺参数（表2-3）。

焊层焊条直径焊接电流（A）电弧长度（mm）运条方式打底层 3.2 80-100 2-3 断弧填充层 4.0 150-160 3-4 锯齿形盖面层 4.0 140-150 3-4 锯齿形4、操作方法：（1）打底焊：①打底层：采用一点击穿灭弧法，短弧焊接，焊条与焊接方向的夹角为30°～50°，与两侧工件夹角为90°，如图2-173。

②起头：从间隙较小一端定位焊处引弧，稍拉长电弧预热，然后压低电弧，此时可看到定位焊缝及坡口两侧金属开始熔化形成熔池，并听到扑扑声，立即将电弧熄灭，以防熔池温度过高而形成焊瘤，如图2-174。

③正式焊接：起头焊电弧熄灭后，熔池温度瞬间下降，通过护目镜可清楚地看见－先白亮金属熔池迅速凝固，当亮点缩小到焊条直径大小时，在亮点的中心处重新引燃电弧。

这样电弧一半将前方坡口完全熔化，另一半将已凝固熔池的一部分重新熔化，形成另一个新熔池和熔孔，听到扑扑声再立即灭弧（图2-175）。

这样周而复始，直至焊完打底焊。

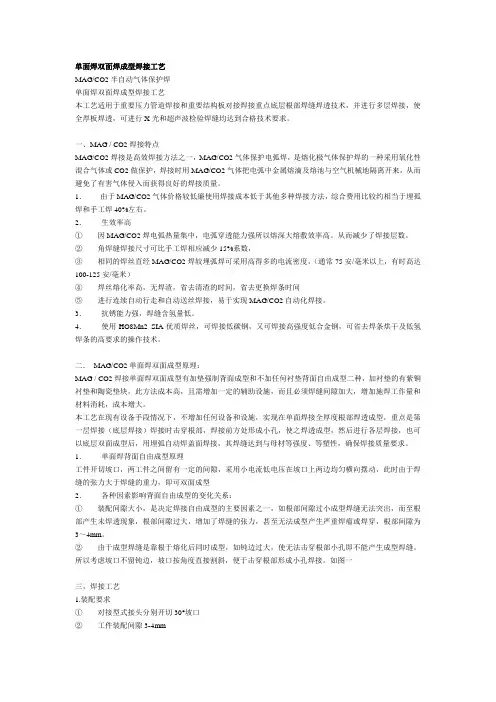

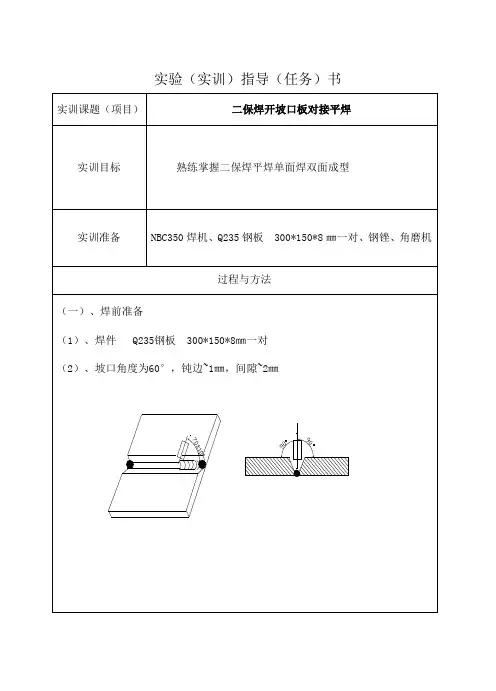

单面焊双面焊成型焊接工艺MAG/CO2半自动气体保护焊单面焊双面焊成型焊接工艺本工艺适用于重要压力管道焊接和重要结构板对接焊接重点底层根部焊缝焊透技术，并进行多层焊接，使全厚板焊透，可进行X光和超声波检验焊缝均达到合格技术要求。

一、MAG / CO2焊接特点MAG/CO2焊接是高效焊接方法之一，MAG/CO2气体保护电弧焊，是熔化极气体保护焊的一种采用氧化性混合气体或CO2做保护，焊接时用MAG/CO2气体把电弧中金属熔滴及熔池与空气机械地隔离开来，从而避免了有害气体侵入而获得良好的焊接质量。

1．由于MAG/CO2气体价格较低廉使用焊接成本低于其他多种焊接方法，综合费用比较约相当于埋孤焊和手工焊40%左右。

2．生效率高①因MAG/CO2焊电弧热量集中，电弧穿透能力强所以熔深大熔敷效率高。

从而减少了焊接层数。

②角焊缝焊接尺寸可比手工焊相应减少15%系数，③相同的焊丝直经MAG/CO2焊较埋弧焊可采用高得多的电流密度，（通常75安/毫米以上，有时高达100-125安/毫米）④焊丝熔化率高，无焊渣，省去清渣的时间，省去更换焊条时间⑤进行连续自动行走和自动送丝焊接，易于实现MAG/CO2自动化焊接。

3．抗锈能力强，焊缝含氢量低。

4．使用HO8Mn2 SIA优质焊丝，可焊接低碳钢，又可焊接高强度低合金钢，可省去焊条烘干及低氢焊条的高要求的操作技术。

二．MAG/CO2单面焊双面成型原理：MAG / CO2焊接单面焊双面成型有加垫强制背面成型和不加任何衬垫背面自由成型二种，加衬垫的有紫铜衬垫和陶瓷垫块，此方法成本高，且需增加一定的辅助设施，而且必须焊缝间隙加大，增加施焊工作量和材料消耗，成本增大。

本工艺在现有设备手段情况下，不增加任何设备和设施，实现在单面焊接全厚度根部焊透成型，重点是第一层焊接（底层焊接）焊接时击穿根部，焊接前方处形成小孔，使之焊透成型，然后进行各层焊接，也可以底层双面成型后，用埋弧自动焊盖面焊接，其焊缝达到与母材等强度、等塑性，确保焊接质量要求。

浅谈单面焊双面成形平焊立焊的技术要领乐山市竹根职业中专学校单面焊双面成形板对接平焊、立焊在职业学校焊接专业具有重要的地位，它是初中级焊工技能等级考试必考内容之一，学生最先学习板对接单面焊双面成形一般都从平焊学起，学生学好了单面焊双面成形平焊，能提高学生学习积极性。

一、试板尺寸及装配试板的装配对整个焊件起着决定性的作用：（1）错边量在正常情况下是不会超差，但如果在定位时定位工具（槽钢等）不平整、不对称或工件不平整，定位时不注意检查和校正，错边量就容易超差。

（2）平焊、立焊单面焊双面成形的反变形量都是3°-5°之间，实际做反变形量操作时是根据试板翘起高度来估测的，在操作时如果计算粗心，焊完工件后就容易超差。

（3）定位间隙对试板的底层焊接起着不可忽视的作用，定位间隙偏小底层焊接背面就容易出现未焊透，间隙偏大背面焊缝容易超高，（4）钝边厚度与定位间隙配套的，如试板坡口钝边减小，定位间隙也应根着减小。

1、材料及相关参数Q235钢板，J422，J427焊条, 尺寸：300×200×12mm，坡口边缘20mm以内用磨光机打磨，露出金属光泽。

坡口角度：60°，钝边0.5～1.0mm。

2、定位间隙（1）平焊：φ3.2焊条打底，连弧焊小端3.0mm,大端3.8mm，断弧焊小端3.2mm,大端4.0mm（2）立焊：φ2.5焊条打底，连弧焊小端3.0mm,大端3.8mm，φ3.2焊条断弧焊打底小端3.2mm,大端4.0mm, 在试板的正面、反面两端定位均可，定位焊缝长度小端5mm, 大端10mm。

说明：学生练习时为了节略才料，缩小试板宽度，试板尺寸：300×120×12mm时，可考虑试板中间追加一道定位焊缝,试板尺寸：300×120×10mm或300×120×8mm时，定位间隙增加0.2-0.3mm,在中间追加一道定位焊缝。

平板对接单面焊双面成形（立焊）的操作技巧【摘要】单面焊双面成形技术是焊工必须掌握的技能之一。

通过此项目的训练，让学员掌握平板对接单面焊双面成形（立焊）的打底焊、填充焊、盖面焊的操作技巧。

【关键词】单面焊双面成形立焊灭弧击穿焊法连弧焊法单面焊双面成形技术是高级焊工必须熟练掌握的技能之一。

大型焊件的焊接都是采用机械化操作，需要焊工手工操作的焊件一般都是小型的，不便于双面焊，对于质量要求高的焊件来说焊工就必须做到单面焊双面成形，即让焊工掌握焊缝根部均匀焊透的技术，保证焊接质量。

1 阅读施工图1.1阅读施工图（如图1），研究焊接任务和焊接工艺。

（1）技术要求。

①焊接要求：平板对接、立焊、单面焊双面成形。

②焊件材料：Q235。

③焊接方法：手工电弧焊。

④焊件及坡口尺寸：焊件长×宽×厚=300mm×125mm×12mm，每组两件。

采用60°V坡口。

（2）工艺分析。

焊件为V 型坡口立焊，采用多层多道焊法，即四层四焊道焊接，第一层打底焊，第二、三层填充焊，第四层盖面焊。

1.2焊前准备（1）选用机器设备。

选用交流弧焊机一台，型号BX3-500；选用E4303焊条φ3.2若干。

（2）准备焊件。

焊件的坡口形式及尺寸按图纸要求用铣床或者刨床进行加工，将坡口背面剪板时留下的圆角加工掉。

此圆角将会使背面焊缝产生应力集中。

对工件坡口钝边、毛刺进行锉削，使钝边尺寸为0.5～1.0mm。

（3）定位焊。

在焊件背面的两端进行定位焊，定位焊缝长度为10mm左右；焊件间隙：始焊端2.5～3.0mm，3.0～3.5mm；预留3～4°的反变形3。

（4）固定焊件。

将焊件竖直固定在焊接架上，按蹲式焊接姿势来确定焊件的高度。

间隙小的一端在下，焊接时从下往上焊。

1.3选择焊接参数2 焊接操作要领首先在引弧板上校验焊接电流和焊条。

当同时焊接的人数较多时，要适当调大电流2～5A，然后进行正式焊接。

管子对接水平固定全位置焊接单面焊双面成型详细操作方法（经典）弧光闪耀人生，火花飞出精彩！焊接路上，家园伴你同行！焊工：焊不好那是天气不好一、专业知识讲解相关工艺知识1.管子对接焊的分类管材对接焊根据固定位置的不同可分为水平转动焊、水平固定焊、垂直固定焊、45°固定斜焊等几种形式，如图3-6-1所示。

大部分管子的焊接只能单面焊，故多采用单面焊双面成形焊法。

根据管子壁厚不同，可以开V形或U形坡口以保证焊透。

下面就管子对接水平固定全位置焊接做一介绍。

2.管子对接水平固定全位置焊管子对接水平固定焊需经过仰、立、平三种焊接位置的转换焊接，焊接熔池在各种位置转换变化过程中形成，所以水平固定焊称为全位置焊。

这种焊接位置操作难度较大，要使焊缝成形基本一致，就更有难度，这就要求焊工在焊接位置转换过程中，必须相应调整焊条角度才能控制好熔池形状，否则就会产出现焊缝宽窄不一致、高低相差大的不良成形，尤其是平焊位容易出现下凹现象，仰焊位容易产生夹渣、未熔合和焊瘤等缺陷，焊道易产生焊缝中间高、两侧咬边等缺陷。

因此，焊接时应注意每个环节的操作要领。

a)管子水平转动焊b)管子垂直固定焊。

)管子水平固定焊d)管子45°固定斜焊水平固定管的焊接，是空间全位置焊接。

为方便叙述施焊顺序，将水平固定管的横断面看做钟表盘，划分成3 ﹑6﹑ 9﹑ 12等时钟位置。

通常定位焊缝在时钟的2点、10点位置，定位焊缝长度为10 - 15 mm，厚度为2-3mm。

焊接开始时，在时钟的6点钟位置起弧，把环焊缝分为两个半圈，即时钟6-3-12点位置和6-9-12点位置。

焊接过程中，焊条与焊接方向管切线的夹角不断地变化。

3.操作姿势小径管管对接水平固定焊的焊工操作姿势如图3-6-2所示，拿焊钳的手臂在两腿之间胸前操作焊接，且焊工与试件要有适当距离和角度，操作时动作要稳、准。

小径管管对接水平固定焊时，焊前应检查装配的定位焊、清理焊件符合要求后，按需要的高度将焊件固定在操作架上待焊，焊工要有适当的操作空间，焊前调试好焊接参数。

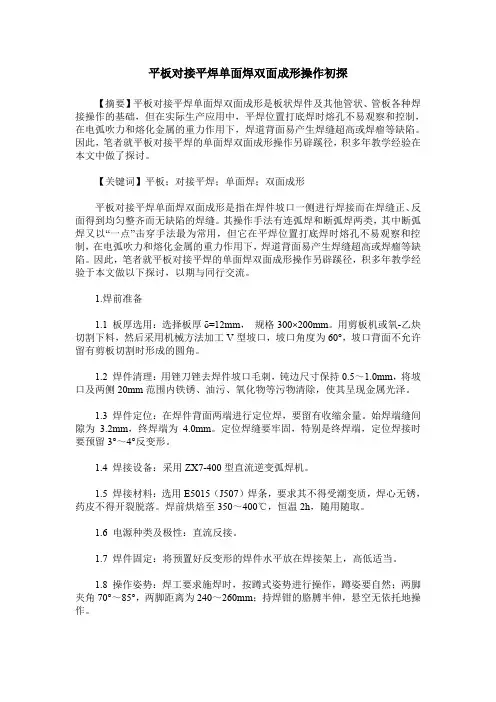

平板对接平焊单面焊双面成形操作初探【摘要】平板对接平焊单面焊双面成形是板状焊件及其他管状、管板各种焊接操作的基础，但在实际生产应用中，平焊位置打底焊时熔孔不易观察和控制，在电弧吹力和熔化金属的重力作用下，焊道背面易产生焊缝超高或焊瘤等缺陷。

因此，笔者就平板对接平焊的单面焊双面成形操作另辟蹊径，积多年教学经验在本文中做了探讨。

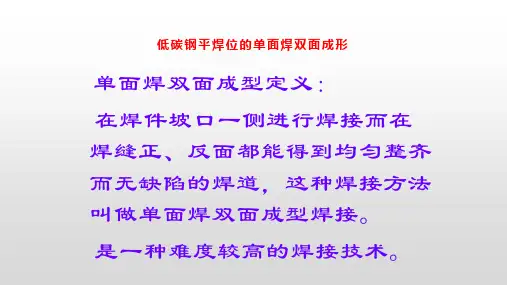

【关键词】平板；对接平焊；单面焊；双面成形平板对接平焊单面焊双面成形是指在焊件坡口一侧进行焊接而在焊缝正、反面得到均匀整齐而无缺陷的焊缝。

其操作手法有连弧焊和断弧焊两类，其中断弧焊又以“一点”击穿手法最为常用，但它在平焊位置打底焊时熔孔不易观察和控制，在电弧吹力和熔化金属的重力作用下，焊道背面易产生焊缝超高或焊瘤等缺陷。

因此，笔者就平板对接平焊的单面焊双面成形操作另辟蹊径，积多年教学经验于本文做以下探讨，以期与同行交流。

1.焊前准备1.1 板厚选用：选择板厚δ=12mm，规格300×200mm。

用剪板机或氧-乙炔切割下料，然后采用机械方法加工V型坡口，坡口角度为60°，坡口背面不允许留有剪板切割时形成的圆角。

1.2 焊件清理：用锉刀锉去焊件坡口毛刺，钝边尺寸保持0.5～1.0mm，将坡口及两侧20mm范围内铁锈、油污、氧化物等污物清除，使其呈现金属光泽。

1.3 焊件定位：在焊件背面两端进行定位焊，要留有收缩余量。

始焊端缝间隙为3.2mm，终焊端为 4.0mm。

定位焊缝要牢固，特别是终焊端，定位焊接时要预留3°～4°反变形。

1.4 焊接设备：采用ZX7-400型直流逆变弧焊机。

1.5 焊接材料：选用E5015（J507）焊条，要求其不得受潮变质，焊心无锈，药皮不得开裂脱落。

焊前烘焙至350～400℃，恒温2h，随用随取。

1.6 电源种类及极性：直流反接。

1.7 焊件固定：将预置好反变形的焊件水平放在焊接架上，高低适当。

1.8 操作姿势：焊工要求施焊时，按蹲式姿势进行操作，蹲姿要自然；两脚夹角70°～85°，两脚距离为240～260mm；持焊钳的胳膊半伸，悬空无依托地操作。

国防工业技能大赛焊工立焊平面焊双面成型焊接技巧1 单面焊双面成型的定义与分类1.1 单面焊双面成型的定义单面焊双面成型的焊接方式，是从事压力容器、重要筒仓类、锅炉焊接的焊工应该必须掌握的操作手法和技能，也使用在某些重要焊接钢结构制造及安装过程中，即要求全焊透而又无法在构件背面进行处理和重新焊接所采用的焊接技术。

在此种实施焊接的过程中，不用采取任何其他任何的辅助措施，只需要在坡口根部进行定位的焊接时，按照焊接的不同手法留出不同的间隙，当在坡口的正面进行焊接时，那么会在坡口的正、背两个方面获得均匀整齐、形状规则、符合质量的焊缝，这种不常规的焊接操作方式就是“单面焊双面成型”。

1.2 单面焊双面成型的分级1.2.1 弧断续焊法将试板比较小的间隙端放于左侧，在试板左侧定位进行引弧，并用长弧作一定的停留时间，以期对焊接构件进行预热，然后压低电弧在两个钝边中间横向摆动焊条焊接。

当钝边熔化的金属液与焊条金属液连接在一起时，并且听到“卟卟”声，这个时候灭掉弧光。

这个操作运条特点就是，当每一次连弧时，焊接焊条的中心应对准焊接熔池的2/3位置，电弧在同一时间内熔化钝边两侧。

当听到“卟卟”声音后，迅速灭掉电弧，使得每一个新形成的熔池盖到前面已经生成的熔池的2/3前后。

1.2.2 连弧焊法连续弧焊法是在焊接过程中电弧持续燃烧，不熄灭弧光，采取小的坡口间隙，开始时，使用较小的焊接电流，总是保持短弧连续焊接的一种技术。

这种技术的基本要素：焊条引弧后，先把电弧压到最小程度，并在还始焊接处，采用小齿距的锯齿形运条法，横向摆动焊条，这时的目的是对焊接构件进行预热。

并且尽力把焊条送往根部，做焊条的击穿动作，待听到“卟”的一声时，焊件形成溶孔，此时马上将电弧转移到任意一个坡口面位置，然后在坡口面之间用一定的焊条角度，操作似停非停的小动作，时间大概为2s左右，使电弧将两边坡口根部融化1.5mm左右时，将焊条提高1～2mm，用小齿距的锯齿形方式摆动焊条，使电弧一边在溶化孔前边，一边往前实施焊接。
