螺纹铣刀的铣螺纹加工详解

螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。

车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。

在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。

二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。

用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。

普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。

三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。

盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。

梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。

螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。

这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。

四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。

单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。

这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。

多线砂轮磨削又分纵磨法和切入磨法两种。

纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。

切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。

切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。

螺纹铣刀的工作原理主要是利用刀齿间的微量切削来实现螺纹的加工。

具体来说，其工作原理如下：
1. 螺纹铣刀在进入切削阶段前，会进行充分的旋转，使刀齿逐渐接近待加工螺纹的表面。

在这个过程中，螺纹铣刀的螺旋切削刃会沿着待加工螺纹进行切入，从而形成外螺纹。

2. 螺纹铣刀上的螺旋线的设计使其能够均匀地切削螺纹表面，同时保证螺纹的深度不会超过已经加工过的表面。

这种均匀的切削方式有助于保证螺纹的质量。

3. 在加工过程中，螺纹铣刀还需进行旋转和进给，此时刀齿会从螺纹侧边逐渐切入，完成外螺纹的加工。

为了确保切入过程的顺利进行，刀齿的切入角度和进给速度都需要精确控制。

4. 当外螺纹加工完成后，螺纹铣刀需要开始进行退刀动作。

在退刀过程中，为了避免刀齿损伤已加工表面，通常会进行反向切削。

此外，为了确保刀齿能够完全离开加工表面，螺纹铣刀还需要进行多次往复运动，直至刀齿完全退出。

5. 螺纹铣刀的另一个重要应用是加工内螺纹。

在反向退刀的过程中，刀齿会逐渐切入待加工内螺纹的内侧，从而实现内螺纹的加工。

与外螺纹的加工类似，内螺纹的加工也需要精确控制切入角度、进给速度和切削深度等参数。

总的来说，螺纹铣刀的工作原理主要是通过控制刀齿的切入角度、进给速度和切削深度等参数，实现螺纹表面的均匀切削。

这种加工方式相对于传统的手工或使用成型工具盒的加工方法，具有更高的精度和效率，而且可以加工复杂的螺纹形状，降低了制造成本。

因此，在现代机械制造业中，螺纹铣削技术得到了广泛的应用。

摘要：润滑油标准系统-造纸机相关3项轻工业行业标准通过送审稿审查托盘工件机器人-牧野制作所开发卧式MC(加工中心)自动化系统柴油机石油公司-石油济柴将涉足环保动力领域天然气流量计流量-天然气流量计量技术对比条目疏水项目-几类泵阀将会被我国禁止使用沈阳机床公司-沈阳机床成功并购德国希斯的思考原油上海石化-上海石化800万吨/年真空原油蒸馏单位投产秦川磨床机床-秦川齿轮磨床国内市场占有率高达70%衡阳纺机质量-衡阳纺机通过质量管理体系审核原油山口阿拉-我国首例自动取样系统检验测试工作取得成功0 引言传统的螺纹加工方法主要是:：外螺纹采用螺纹车刀车削，工作时需多次走刀才能切出螺纹轮廓，生产效率低；内螺纹采用丝锥攻丝，工作时必须先把螺纹底孔加工好，然后换刀进行加工，辅助时间长。

随着数控技术的发展，数控铣削螺纹的加工方式逐渐地取代了传统的螺纹加螺纹,铣刀,加工,工件,螺距,圆弧,轴线,示意图,丝锥,底孔,0 引言传统的螺纹加工方法主要是:：外螺纹采用螺纹车刀车削，工作时需多次走刀才能切出螺纹轮廓，生产效率低；内螺纹采用丝锥攻丝，工作时必须先把螺纹底孔加工好，然后换刀进行加工，辅助时间长。

随着数控技术的发展，数控铣削螺纹的加工方式逐渐地取代了传统的螺纹加工方法。

与传统的螺纹加工方法相比，螺纹铣削加工的效率和加工精度都有所提高。

特别是对于一些有特殊结构要求的螺纹，如没有过渡扣或退刀槽结构的螺纹，采用螺纹铣削的方法更表现出它的优势。

因此，对于大批量生产的螺纹，数控铣削螺纹是一种有较大推广价值的新工艺。

1 螺纹铣刀及其工艺特点加工螺纹的铣刀类型有多种，各种螺纹铣刀的加工工艺特点也不同。

1. 盘形螺纹铣刀主要用于铣削螺距较大、长度较长的螺纹，如单头或双头梯形螺纹和蜗杆等。

1.(a) (b)图1 盘形螺纹铣刀及其工作示意图图2 梳形螺纹铣刀及其工作示意图(a)(b)图3 螺纹钻铣刀及其螺纹铣削加工示意图图4 螺纹铣刀轨迹1. 梳形螺纹铣刀梳形螺纹铣刀可以看作是若干个盘形螺纹铣刀的组合，如图2所示。

螺纹铣刀的铣螺纹加工详解螺纹铣刀的铣螺纹加工详解编辑：洛希尔螺纹刀具随着时代的进步，数控行业在我国大中型机械加工业用得越来越广泛，一些大型零件的螺纹加工，传统的螺纹车削和丝锥、板牙已无法满足生产的需要。

而在数控铣床或加工中心得到广泛应用的今天，采用三轴联动机床进行螺纹加工，改变了螺纹的加工工艺方法，取得了良好的效果。

一、螺旋铣削内孔1.加工范围孔径较大的盲孔或通孔，由于麻花钻加工太慢或不能加工，往往选择螺旋铣削的方式。

而且由于该方式选择的刀具不带底刃，所以更适合小切深、高转速及大进给的加工情况。

2.加工特点螺旋铣削加工孔是建立在螺旋式下刀方法基础上的加工方法，螺旋铣孔时有一个特点：每螺旋铣削一周，刀具的Z轴方向移动一个下刀高度。

3.螺纹铣刀的选择选择16mm 的三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。

4.说明这种方法在螺旋铣削内孔上很有特色，其程序编写的实质就是将一个下刀高度作为螺旋线高度编成一个子程序，通过循环调用该螺旋线子程序，完成整个孔的铣削加工。

该方法加工孔不受铣刀规格等因素影响，所以在数控铣床和加工中心上应用比较理想。

5.应用实例及程序编写如图1所示的零件图中，要加工螺纹M36×1.5mm的底孔通孔。

首先，计算螺纹M36×1.5mm的底孔直径为：公称直径-1.0825×P(螺距)=36-1.0825×1.5=33.75mm。

确认该零件的加工毛坯为80mm ×80mm ×30mm的45钢，选定刀具为16mm三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。

圆弧导入点为A(图2)，在0A段建立刀补，圆弧导出点为B，在0B段取消刀补。

参考程序编写如下(本文涉及到的参考程序均在FANUC系统中验证使用)。

主程序如下。

%(程序开始符)O0001;(主程序名)T1;(刀具为16mm的立铣刀)G80G40G69 ;(取消固定循环、刀具半径补偿和旋转指令)G90G54G00X0Y0M03S3000;(程序初始化)G43Z50.0 H01;(1 号刀具长度补偿)Z5.0;(快速移动点定位)G01Z0F50;(工进到)G41D01G01X-6.875Y10.0;(D01=8.0，在0A 段建立刀补) G03X-16.875Y0R10;(圆弧导入R10)M98P100L16;(调用子程序O100，调用次数16 次)G90G03X-6.875Y-10R10.0;(光整轮廓一周)G40G01X0Y0;(取消刀补)G0Z50.0;(退出)M05;(主轴停止)M30;(程序结束并返回程序头)%(程序结束符)子程序如下。

1、单刃螺纹铣刀螺纹铣削的加工1.1螺纹铣削的原理采用与被加工螺纹相同齿形的刀刃的螺纹铣刀，刀具在水平平面上每运动一周，垂直平面直线移动一个P （导程），重复这个加工过程就完成了螺纹的加工。

在实际加工中，螺纹铣刀在主轴的带动下作螺旋铣削加工，每螺旋铣削一周，刀具的Z轴方向移动一个下刀高度（导程）。

图1 螺纹铣削原理示意图1.2螺纹铣刀随着刀具制造业的发展，新的刀具材料、工艺广泛的应用，螺纹铣刀也由原来的高速钢、硬质合金整体式铣刀，发展到带涂层的可更换刀片的机夹式铣刀，目前，使用最多的有：单刃可转位螺纹铣刀，多刃可更换刀片螺纹铣刀和多刃多头螺纹铣刀三大类。

图2 单刃可转位螺纹铣刀（1）单刃可转位螺纹铣刀：如图2所示，螺纹铣刀的螺距不固定，可加工任意螺距的螺纹。

结构像内螺纹车刀，优点是，刀片可以与螺纹车刀通用，每次加工只用一个螺纹加工齿，当一个加工齿磨损后，还可以更换其余两个齿使用，使用成本低，且规格齐全，价格低廉，容易购买；缺点是，加工效率较低，不适宜大批量生产。

（2）多刃可更换刀片螺纹铣刀：如图3 所示，是一种定螺距螺纹铣刀，刀片上刀齿间距是固定的，只能加工与之对应螺距的螺纹，加工时，刀具上所有的刀齿均参与切削，效率较高，如果其中一个加工齿磨损或损坏时，将影响与之对应的那段螺纹的加工质量。

优点是，刀片更换方便，加工效率高，适宜大批量生产；缺点是，通用性差，只能加工特定螺距的螺纹，使用成本较高。

图3 多刃可更换刀片螺纹铣刀（3）多刃多头螺纹铣刀：如图4所示，也是一种定螺距螺纹铣刀，和多刃可更换刀片螺纹铣刀一样，刀片上刀齿间距是固定的，只能加工与之对应螺距的螺纹，但因其是整体制造，且具有多排多齿螺旋切削刃，在加工时，切削更平稳，效率更高，优点是，可实现大批量螺纹的高速加工；缺点是，只能加工特定螺距的螺纹，刀具价格昂贵，使用成本非常高。

图4 多刃多头螺纹铣刀在实际生产中，除特殊行业有大批量进行螺纹铣削需要外，绝大多数的中、小企业对螺纹的铣削都是单件和小批量生产，因此，出于生产成本及通用性考虑，本文仅以单刃螺纹铣刀铣削螺纹展开讨论。

G03I-#5→到达圆孔深度后，刀具再走一整圈G01X[#5-2]→刀具向中心回退2mm G00Z30→快速抬刀到安全高度M99注意点：必须要保证实际加工深度能够整除Z 坐标每次递增量。

变量赋值说明：#1=（A ）→圆孔的直径#2=（B ）→圆孔深度（Z 坐标值）#3=（C ）→平底立铣刀的直径（刀具直径）#4=（I ）→Z 坐标（绝对值）#9=（F ）→进给速度（2）铣削圆柱内螺纹加工说明：刀具采用回转半径为12mm 的单刃螺纹铣刀。

螺纹单边加工余量为0.65p =0.975mm ，为保证加工精度分3次加工：第1次加工量为0.575mm 、第2次为0.25mm 、第3次为0.15mm ，螺纹顶径分别为r 1=20.025+0.575=20.600mm ；r 2=r 1+0.25=20.85mm ；r 3=r 2+0.15=21mm 。

由于单刃螺纹铣刀不可以执行不完整圆周的螺旋插补，为了保证螺纹的牙型都是完整的和保证螺纹深度为20mm,所以要保证螺纹深度必须为螺距的整数倍，由于20-13×1.5=0.5，所以每次都在初始面上一个高度开始螺旋加工，其值为h=p -0.5=1mm 。

这样可保证螺纹深度正好为20mm ，即设螺纹起始平面Z 坐标初始值为I =1.0。

G54设在圆柱孔顶面的中心G54X0.0Y0.0Z0.0，不用刀补。

主程序：O0112S2000M03G54G90G00X0.0Y0.0Z30.0G65P1022A20.6B-20.0C12I1.0J1.5→第1刀G65P1022A20.85B-20.0C12I1.0J1.5→第2刀G65P1022A21.0B-20.0C12I1.0J1.5→第3刀M05M30宏程序：O1112#6=#1-#3→铣刀中心点的回转半径G00X#5→刀具快速运动到起始点上方G00Z[#4+1]→刀具下降至Z [#4+1]平面处G01Z#4F300→进给到起始平面WHILE [#4GT #2]DO 1→如果加工深度#4<螺纹深度#2＞时，循环1继续#4=#4-#5→Z 坐标每圈递减一个螺距G02I-#6Z#4F300→顺时针螺旋插补（左旋螺纹用G03）END 1→循环1结束G01X[#6-2*#5]→向中心退刀（退刀长度必须大于螺纹牙深）G00Z30.0→快速抬刀到安全高度M99变量赋值说明：#1=（A ）→螺纹顶径半径#2=（B ）→螺纹深度（Z 坐标值）#3=（C ）→螺纹铣刀半径#4=（I ）→螺纹起始平面Z 坐标#5=（J ）→螺纹螺距6结语从上面程序中可以看出，用宏程序编程时，只要改变赋予宏程序中变量的值，就可加工尺寸不同的类似零件，而不需要重新编制加工程序。

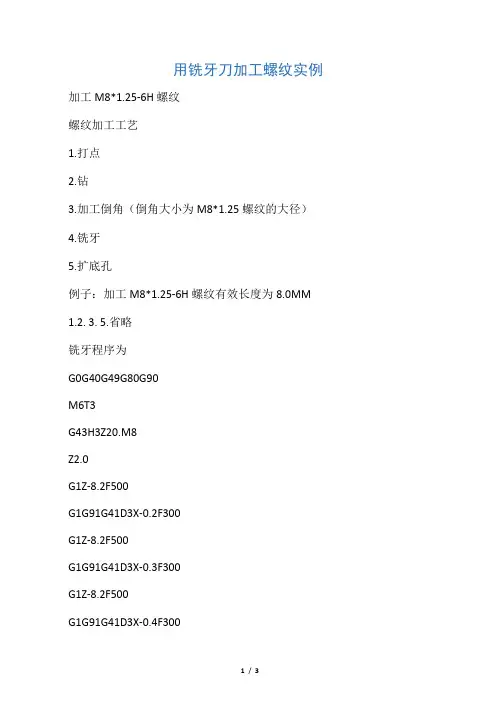

用铣牙刀加工螺纹实例加工M8*1.25-6H螺纹螺纹加工工艺1.打点2.钻3.加工倒角（倒角大小为M8*1.25螺纹的大径）4.铣牙5.扩底孔例子：加工M8*1.25-6H螺纹有效长度为8.0MM 1.2. 3. 5.省略铣牙程序为G0G40G49G80G90M6T3G43H3Z20.M8Z2.0G1Z-8.2F500G1G91G41D3X-0.2F300G1Z-8.2F500G1G91G41D3X-0.3F300G1Z-8.2F500G1G91G41D3X-0.4F300G1Z-8.2F500G1G91G41D3X-0.5F300G1Z-8.2F500G1G91G41D3X-0.6F300G1Z-8.2F500G1G91G41D3X-0.7F300G1Z-8.2F500G1G91G41D3X-0.8F300G1Z-8.2F500G1G91G41D3X-0.9F300G1Z-8.2F500G1G91G41D3X-0.95F300G1Z-8.2F500G1G91G41D3X-0.95F300G1Z2.F2500G0Z20.M5G91G28Z0.M9M30加工螺纹时注意事项：1.由于是铣螺纹，渣会堵在孔底部，如果是贯穿的螺纹，则问题不大，盲牙要特别注意，底孔要比丝攻的底孔要深一些。

切削液要完全的喷在刀具上，让切削液带走一部分的渣。

2.螺纹的螺距相同，铣牙刀可以通用，但是程序不一样。

例如M8*1.25-6H和M10*1.25-6H,铣牙刀通用，但是程序不一样。

具体程序数值如何计算如下：2.1首先确认刀具刀柄的直径，比如上面的程序编写刀柄是6.0mm的，加工的是M8*1.25-6H，螺纹底孔是用6.8MM的钻头加工的，所以刀具第一刀X-0.2刀具刚好碰到底孔壁，如何确定最后一刀呢？首先确认加工螺纹的大径，如M8*1.25-6H螺纹大径为8.0mm那么刀具的最后一刀走到8.0的位置，一般我们在编写程序时，不编写到最大值，留0.05mm作为调整的空间。
