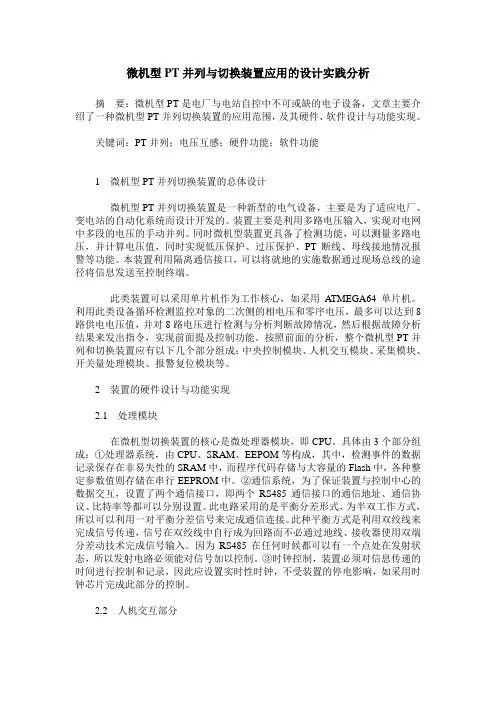

微机型PT并列与切换装置应用的设计实践分析摘要：微机型PT是电厂与电站自控中不可或缺的电子设备，文章主要介绍了一种微机型PT并列切换装置的应用范围，及其硬件、软件设计与功能实现。

关键词：PT并列；电压互感；硬件功能；软件功能1 微机型PT并列切换装置的总体设计微机型PT并列切换装置是一种新型的电气设备，主要是为了适应电厂、变电站的自动化系统而设计开发的。

装置主要是利用多路电压输入，实现对电网中多段的电压的手动并列。

同时微机型装置更具备了检测功能，可以测量多路电压，并计算电压值，同时实现低压保护、过压保护、PT断线、母线接地情况报警等功能。

本装置利用隔离通信接口，可以将就地的实施数据通过现场总线的途径将信息发送至控制终端。

此类装置可以采用单片机作为工作核心，如采用ATMEGA64单片机。

利用此类设备循环检测监控对象的二次侧的相电压和零序电压，最多可以达到8路供电电压值，并对8路电压进行检测与分析判断故障情况，然后根据故障分析结果来发出指令，实现前面提及控制功能。

按照前面的分析，整个微机型PT并列和切换装置应有以下几个部分组成：中央控制模块、人机交互模块、采集模块、开关量处理模块、报警复位模块等。

2 装置的硬件设计与功能实现2.1 处理模块在微机型切换装置的核心是微处理器模块，即CPU。

具体由3个部分组成：①处理器系统，由CPU、SRAM、EEPOM等构成，其中，检测事件的数据记录保存在非易失性的SRAM中，而程序代码存储与大容量的Flash中，各种整定参数值则存储在串行EEPROM中。

②通信系统，为了保证装置与控制中心的数据交互，设置了两个通信接口，即两个RS485通信接口的通信地址、通信协议、比特率等都可以分别设置。

此电路采用的是平衡分差形式，为半双工作方式，所以可以利用一对平衡分差信号来完成通信连接。

此种平衡方式是利用双绞线来完成信号传递，信号在双绞线中自行成为回路而不必通过地线、接收器使用双端分差动技术完成信号输入。

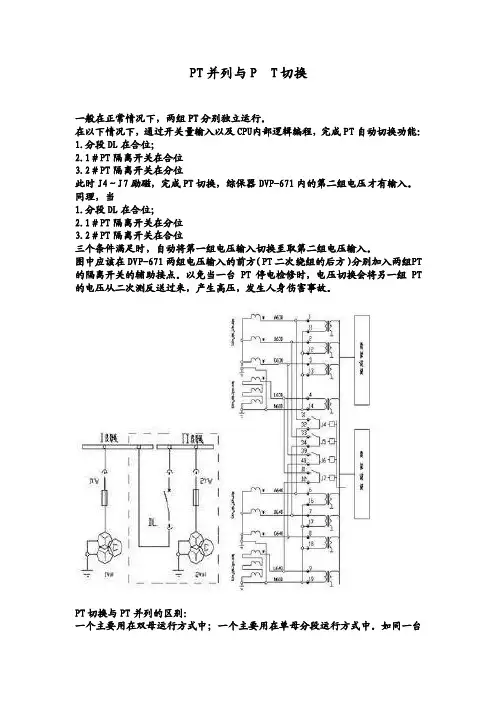

PT并列与P‎T切换一般在正常情‎况下，两组PT分别‎独立运行。

在以下情况下‎，通过开关量输‎入以及CPU‎内部逻辑编程‎，完成PT自动‎切换功能：1.分段DL在合‎位；2.1＃PT隔离开关‎在合位3.2＃PT隔离开关‎在分位此时J4～J7励磁，完成PT切换‎，综保器DVP‎-671内的第‎二组电压才有‎输入。

同理，当1.分段DL在合‎位；2.1＃PT隔离开关‎在分位3.2＃PT隔离开关‎在合位三个条件满足‎时，自动将第一组‎电压输入切换‎至取第二组电‎压输入。

图中应该在D‎V P-671两组电‎压输入的前方‎（PT二次绕组‎的后方）分别加入两组‎P T 的隔离开‎关的辅助接点‎。

以免当一台P‎T停电检修时‎，电压切换会将‎另一组PT 的‎电压从二次测‎反送过来，产生高压，发生人身伤害‎事故。

PT切换与P‎T并列的区别‎：一个主要用在‎双母运行方式‎中；一个主要用在‎单母分段运行‎方式中。

如同一台回路‎，通过隔离开关‎的切换，能够分别由不‎同的母线供电‎，此时，为双母运行方‎式。

如附件图中所‎示。

在双母运行方‎式时，由于计量、测量以及保护‎的需要，必须对电压进‎行切换。

切换模式是二‎选一，即两路电压输‎入，只有一路电压‎输出。

主要靠母线侧‎两把隔离开关‎的辅助接点进‎行切换。

而单母运行方‎式时，用的是PT自‎动并列。

主要考虑当一‎段母线PT检‎修时，该PT退出运‎行，而此时分段开‎关又处于合位‎时，可以用另一段‎母线的PT电‎压自动并列到‎测量、保护装置中检‎修状态中的P‎T输入端子上‎，这样才可以保‎证测量的准确‎性以及保护装‎置的正常运行‎。

一般来说，电气一次并列‎（即母联接通）电气二次亦要‎求并列，这样可以保证‎二次电压的质‎量，同时还可以在‎退出一个PT‎检修时而不影‎响另一段供电‎；同时，通过PT的并‎列来切换，是二次保护、测量、计量所用电压‎为一次设备所‎接母线的电压‎的保证；在具体操作上‎，要求并列时先‎并一次，合母联/分段开关，再将PT并列‎把手打在并列‎位置。

10kv高压柜pt并列装置的结构和功能在电力系统中，10kV高压柜中的PT（电压互感器）并列装置通常用于测量电网中的电压，并将测量结果传递给相关的保护设备和监测系统。

以下是10kV高压柜中PT并列装置的一般结构和功能描述：结构：1. 电压互感器（PT）： PT 是一种电力测量装置，用于将高电压系统的电压降低到可以安全测量的水平。

在10kV高压柜中，PT通常用于将高电压信号转换为低电压信号。

2. 并列装置：多个PT可以并列装置，即同时安装在电网中，以提供冗余和备份。

这确保了在某个PT出现故障时，系统仍然可以获得准确的电压测量。

3. PT并列开关：为了实现PT的并列，高压柜通常配备了PT 并列开关。

这个开关允许操作人员在需要的时候将多个PT连接到电路中，或者在维护或故障排除时将它们断开。

4. PT连接电缆：用于将PT的输出连接到下游的保护设备或监测系统的电缆。

功能：1. 电压测量：PT的主要功能是测量高电压系统中的电压。

这是为了确保系统的稳定运行，监测电压水平，并提供给保护设备进行故障检测和定位。

2. 并列备份：通过将多个PT并列安装，系统获得了冗余和备份。

如果一个PT出现故障，其他PT仍然可以提供准确的电压测量，确保系统的可靠性和稳定性。

3. PT并列切换：PT并列开关允许操作人员手动或自动切换PT的并列连接状态。

这对于维护、测试或在某个PT故障时切换至备用PT是非常重要的。

4. 电压信号传递：PT通过连接电缆将测量到的电压信号传递给下游的保护设备、监测系统或其他需要这些信息的设备。

需要注意的是，具体的10kV高压柜中PT并列装置的结构和功能可能会因制造商、设计要求和系统配置而有所不同。

在实际应用中，应根据具体的设备手册和技术规范来了解详细信息。

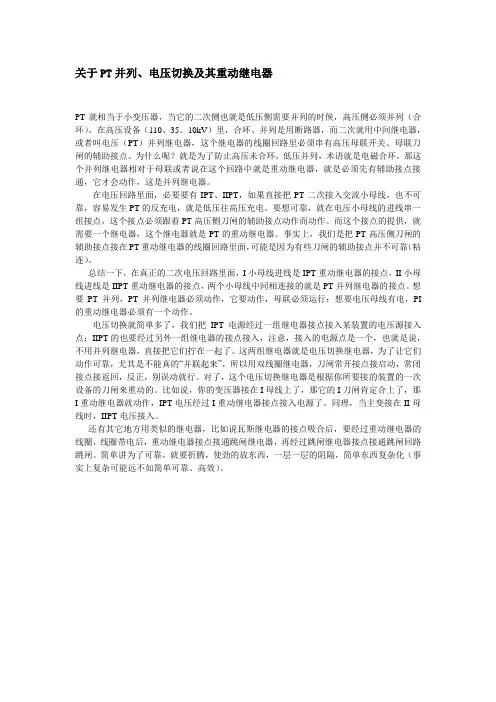

关于PT并列、电压切换及其重动继电器PT就相当于小变压器，当它的二次侧也就是低压侧需要并列的时候，高压侧必须并列（合环）。

在高压设备（110、35、10kV）里，合环、并列是用断路器，而二次就用中间继电器，或者叫电压（PT）并列继电器，这个继电器的线圈回路里必须串有高压母联开关、母联刀闸的辅助接点。

为什么呢？就是为了防止高压未合环，低压并列，术语就是电磁合环。

那这个并列继电器相对于母联或者说在这个回路中就是重动继电器，就是必须先有辅助接点接通，它才会动作，这是并列继电器。

在电压回路里面，必要要有IPT、IIPT，如果直接把PT二次接入交流小母线，也不可靠，容易发生PT的反充电，就是低压往高压充电。

要想可靠，就在电压小母线的进线串一组接点，这个接点必须跟着PT高压侧刀闸的辅助接点动作而动作。

而这个接点的提供，就需要一个继电器，这个继电器就是PT的重动继电器。

事实上，我们是把PT高压侧刀闸的辅助接点接在PT重动继电器的线圈回路里面，可能是因为有些刀闸的辅助接点并不可靠（粘连）。

总结一下，在真正的二次电压回路里面，I小母线进线是IPT重动继电器的接点，II小母线进线是IIPT重动继电器的接点，两个小母线中间相连接的就是PT并列继电器的接点。

想要PT并列，PT并列继电器必须动作，它要动作，母联必须运行；想要电压母线有电，PI 的重动继电器必须有一个动作。

电压切换就简单多了，我们把IPT电源经过一组继电器接点接入某装置的电压源接入点；IIPT的也要经过另外一组继电器的接点接入，注意，接入的电源点是一个，也就是说，不用并列继电器，直接把它们拧在一起了。

这两组继电器就是电压切换继电器，为了让它们动作可靠，尤其是不能真的“并联起来”，所以用双线圈继电器，刀闸常开接点接启动，常闭接点接返回，反正，别误动就行。

对了，这个电压切换继电器是根据你所要接的装置的一次设备的刀闸来重动的。

比如说，你的变压器接在I母线上了，那它的I刀闸肯定合上了，那I重动继电器就动作，IPT电压经过I重动继电器接点接入电源了。

电压并列、重动、切换精品资料电压并列、重动、切换1、电压切换是从一个电源电压切换到另一个电源电压。

而电压并列是二个电源连接在一起，形成一个电压。

2、一般，为保证供电的可靠性，二次电压的切换均先进行电压并列，然后再拉开不需要的电源，完成电压切换。

3、电压并列：针对双母线或者单母线分段接线两段母线上的电压互感器而言，通过电压互感器的闸刀的辅助触点一级母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制。

在控制屏上配置专用的电压并列装置。

4、电压并列：如果是单母线分段接线，当某段母线PT停运，而该段母线的线路又继续工作，需要计量二次电压，则投入PT并列装置，将另一段母线的PT二次电压并列至停运PT的二次侧，达到目的。

前提是一次处于并列状态，否则二次不能并列。

如果是双母线接线，也大同小异，也有专门的并列装置，在出线母线并列运行方式下，如果某组母线的PT停运，也可以并列切换使另外一组母线的线路同样可以有计量二次电压。

5、电压切换：主要是切换电压的，主要供给保护装置及计量等，使装置的电压随刀闸的切换二随之改变，比如为双母线，当线路在I母运行，-1刀闸合位，线路保护装置应取I母电压，当线路在II母运行，-2刀闸合位，线路保护装置应自动切II母电压。

电压并列前提必须是分段或者母联开关在合位，二电压切换，分段或者母线开关应该在分位，就是说电压切换使靠相关二次回路自动切换的。

6、PT并列：两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II 母PT维持两段母线上的保护电压，因此，需要PT并列。

并列时先并一次，和母联或者分段开关，再将PT并列把手打在并列位置。

需要将母联或者分段开关的两侧刀闸。

开关节点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。

7、电压切换：双母接线，I、II母分列运行，当线路在I母运行时，，二次必须取I母电压，线路在II母运行时，，二次必须取II母电压。

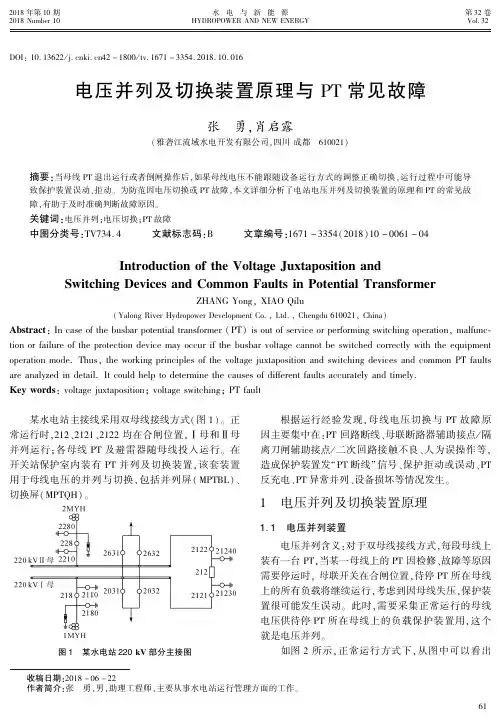

电压并列及切换装置原理与PT常见故障张勇;肖启露【摘要】当母线PT退出运行或者倒闸操作后,如果母线电压不能跟随设备运行方式的调整正确切换,运行过程中可能导致保护装置误动、拒动.为防范因电压切换或PT故障,本文详细分析了电站电压并列及切换装置的原理和PT的常见故障,有助于及时准确判断故障原因.【期刊名称】《水电与新能源》【年(卷),期】2018(032)010【总页数】4页(P61-64)【关键词】电压并列;电压切换;PT故障【作者】张勇;肖启露【作者单位】雅砻江流域水电开发有限公司,四川成都 610021;雅砻江流域水电开发有限公司,四川成都 610021【正文语种】中文【中图分类】TV734.4某水电站主接线采用双母线接线方式(图1)。

正常运行时，212、2121、2122均在合闸位置，Ⅰ母和Ⅱ母并列运行；各母线PT及避雷器随母线投入运行。

在开关站保护室内装有PT并列及切换装置，该套装置用于母线电压的并列与切换，包括并列屏(MPTBL)、切换屏(MPTQH)。

图1 某水电站220 kV部分主接图根据运行经验发现，母线电压切换与PT故障原因主要集中在：PT 回路断线、母联断路器辅助接点/隔离刀闸辅助接点/二次回路接触不良、人为误操作等，造成保护装置发“PT断线”信号、保护拒动或误动、PT反充电、PT异常并列、设备损坏等情况发生。

1 电压并列及切换装置原理1.1 电压并列装置电压并列含义：对于双母线接线方式，每段母线上装有一台PT，当某一母线上的PT 因检修、故障等原因需要停运时，母联开关在合闸位置，待停PT所在母线上的所有负载将继续运行，考虑到因母线失压，保护装置很可能发生误动。

此时，需要采集正常运行的母线电压供待停PT所在母线上的负载保护装置用，这个就是电压并列。

如图2所示，正常运行方式下，从图中可以看出1MYH采集I母母线电压后，经母线PT汇控屏内三个空开XDL4、XDL5、XDL6分别送至并列屏(MPTBL)、切换屏(MPTQH)。

【电⽓⼯程】PT是什么，你对它⼜了解多少？⾸先，PT是什么，PT是Potential Transformer的缩写，中⽂名叫电压互感器，他的英⽂缩写很多，有时也叫VT，还有的时候叫TV(没错，在电⽓图上看到这个符号不是电视机的意思，是电压互感器)。

电压互感器是⼲什么的呢？⼀般来说在低压电路上，我们想知道线路的电压是多少，可以直接拿万⽤表测量，但是对于⾼压电路，⽐如说6kV，10kV的线路来说，想知道他们的运⾏电压，显然⽆论是正常的⼈还是正常的万⽤表都不能直接去测量，因为电压太⾼了。

这么⾼的电压难道我们就没办法测量了吗，这时PT就排上⽤场了，PT的⼀次测绝缘⾮常好，完全可以耐受⾼电压，通过他可以将10kV，110kV甚⾄更⾼的电压，转化为100V的低电压，从他的⼆次侧输出。

这个时候我们就可以很容易地⽤万⽤表，电压表测量到线路的电压了。

测量到了电压有什么⽤呢？⽤处⼤了，可以⽤来收电费，也通过电压的变化来判断线路是否出现了故障。

第⼆个需要关⼼的问题就是PT的长相，有的PT长得像下⾯这张图：这种PT由于外⾯可以看到铁芯，所以叫半封闭型的PT，别以为半封闭型的PT就是低端PT的代表，他也有他的优点，⽐如过载能⼒强，抗饱和能⼒强（因为铁芯⼤），结构简单价格便宜。

但是也有很多缺点，⽐如过电压⽔平不⾼，局部放电等级低等等。

那么全封闭PT长得什么样呢？就是下⾯这个样？以上的两种PT⼤家注意有个共同的特点，就是⼀次部分都有2个接线端，分别是A和N，A接带电线路，N通常⽤铜排货电缆短接后接地。

这种有2个接线端的PT就叫做全绝缘PT，这种PT的好处就是PT的耐压可以跟柜体打⼀样⾼，做⼯频耐压试验的时候不需要断开PT，这种PT可以⽤于VV接线和⼀些采集线电压的场合。

还有⼀种是半绝缘的PT，他只有⼀个接线端接到带电回路⾥就可以了，接地端在内部通过⼆次侧短接：这种PT⼀次侧的末端和⼆次侧的末端在电⽓上是有联系的，所以他的绝缘⽔平较低，叫做半绝缘PT，这种PT在打耐压的时候必须断开，否则会击穿，⽽且这种PT只能⽤于相电压的场合不能接在线电压上。

母PT退出运行时，QS1主触头断开，QS1常开辅助接点也随之复位，常闭辅助接点在常闭位置时重动复归继电器K2得电。

II 母中的动作原理同I母。

2 电压并列通常一个电力系统方案的两段母线中，每段母线安装有一台PT，当I段母PT因调试及检修等原因需要退出，分段开关断路器和隔离开关均在合位，I段母线上的保护将继续有效，失去I段母线电压的保护要避免发生误动，也要考虑到低压闭锁保护。

此时需要用II段母线电压送入I段母线的保护电压，这就是电压并列原理。

在常规的系统维护中（见图2a），当I 母的PT停运检修时，同一段的二次设备将失压，为了防止这图1注：QS1为Ⅰ母PT隔离刀闸，QS2为Ⅱ母PT隔离刀闸，FG1为母联开关柜隔离刀闸，FG2为母联开关柜隔离刀闸， QF为母联开关柜断路器，K1~3为重动继电器， K2~4为重动复位继电器，K5为电压并列继电器， 1QK为解列并列转换开关。

QS1QS1QS1QS2QS1QS2QS2FG1 QF FG21QK并列解列K5K1K2K3K4QS2PT1PT2（a）（b）Ⅰ母 FG1 QF FG2 Ⅱ母图23 电压切换双母接线时，正副母线分列运行。

某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。

当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换。

这就是电压切换，通过电压切换装置来实现（见图3a）。

从图3b中可以看出，当支路挂于正母运行时，正母刀闸QS1合上，其常开辅助接点转至常闭状态，从而使电压切换继电器1KCW线圈得电。

相应地1KCW的3副常开辅助接点转至常闭状态，将正母PT二次电压A630、B630、C630及N600接入保护装置。

当支路挂至副母运行时，电压切换回路的工作原理同正母（见图3c）。

在运检人员进行日常电压切换回路的工作中，一定要注意在母线倒闸操作中，母联必须处于合位并取下其操作电源。

在平常的检修工作中，做好防止PT反充的安全措施。

图34 三者的原理区别从上述讲解电压的重动、并列及切换的原理来看，电压的重动和并列主要针对母线PT的电气二次回路的，要判断其不同的运行状态来考虑通过母联（分）开关连接的各段母线上PT的相互配合关系。

小电工讲PT并列伦家今天要说PT并列！要不是看在你当了米国总统的份儿上我才懒得告诉你呢今天我就给你掰扯掰扯我国的PT并列切换咱们先聊聊最蓝的——PT并列这是PT并列吗？有两段母线的时候，每段母线对应一台PT当PT1因为各种原因，退出运行了（1G刀闸断开）保护装置此时在悠哉悠哉的运行呢突然发现电压没了，肯定会爆出一句“这TM怎么了，我要不要跳”之类的文雅句子本来系统稳定运行没毛病却给继保添堵捣乱造恐慌为了防止这种情况发生需要用PT2来维持两段母线上的保护电压这一过程就叫做PT并列PT并列是怎么实现的呢？（一般我自己能问的问题我都不求别人）来跟着我念个口诀，一次并，一次并一次并完，二次并二次并，二次并二次并完，二次并二次并，二次并二次并完，二次并...首先要一次完成并列PT1检修那么首先合3G刀闸、4G刀闸两把刀闸然后合FDL（分段开关）这样一次系统就完成并列了下面该轮到二次并了我们要再重复一下并列的意义是什么就是在某一段母线PT检修时另一段母线PT可以继续为保护装置提供保护电压大体过程是酱紫的一次刀闸及开关的辅助接点串接到二次并列回路中用辅助接点来控制重动继电器励磁与否然后这些继电器就可以完成并列功能啦...来，看个图，咱们细细的说正常情况下I母PT刀闸在合位II母PT刀闸在合位分段开关及刀闸在分位此时重动继电器1、2吸合重动继电器3断开那么I母电压从U1D1输入后将从1U1D1输出II 母电压从U2D1输入后将从1U4D3输出每段母线的PT分别给自己的装置送遥测信息（注意看红色箭头）如果此时，I母PT检修U1D1将没有输入因此，1U1D1也将没有输出保护装置就懵逼了此时，只需要重动继电器3吸合由II母电压输入到1U1D1即可小特，你这个问题问的好啊我们通过一次刀闸开关的辅助接点完成这样的控制I母PT刀闸合闸后辅助接点1G的常开接点闭合常闭接点断开此时1ZJ1、1ZJ5励磁然后，上面图中的1ZJ1-1、1ZJ5-2（重动继电器1的位置）吸合如此I母PT的电压量就可以输入后输出啦II 母PT电压输入输出的过程同I母由于此时I母PT、II母PT正常运行不存在并列因此I、II母直接不产生相互影响如果某PT检修，一次设备完成并列后也就是母联开关合上，两把母联刀闸也合上继电器怎么办呢？请结合这个图自己来解答一下以你这总统的智商我相信你能行怕怕...我还以为是...亲爱的你们留言来说说这个过程吧继续来聊第二蓝的——PT切换这样就把PT切了吗？PT 并列是针对有分段的母线说的PT切换是针对双母线而言的比如某线路此时挂接在I母线上保护装置电压应该采集I母PT的电压因为某些原因切换到II母线上运行此时就应该采集II母线电压自动完成以上电压切换采集的就叫做电压切换啦噗...一口气说了好多，让我喘口气先至于原理嘛就简单的多了请看图1G刀闸合位，2G刀闸分位此时ZJ1励磁ZJ1-1吸合，输出电压Ua由Ua1提供反之输出电压由Ua2提供表酱紫，论当总统，我只服你们！来吧，各位别忘了上面小电工的问题一次完成并列后，相应的继电器如何动作呢？小电工又要发福利啦！小电工看心情从留言回答上述问题的淀粉中随机抽取3名获奖者送给你们一份神秘大奖哟你不留言，还在等什么？小电工敢来凑双11的热闹奖品就一定不会差！哼~深瑞小电工投稿:。

220kv母线pt并列的解释什么是220kV母线PT并列？220kV母线PT并列是指在高压输电系统中，使用了多个220kV母线电压互感器（简称PT）进行并列连接。

母线PT是一种电力测量设备，用于测量高压输电线路的电压，并将高压信号转化为低压信号，以便接入成为继电保护、自动化控制和测量等系统的信号输入。

为什么需要进行220kV母线PT并列？在高压输电系统中，为了确保电网的稳定运行和保障工作人员的安全操作，需要对母线进行准确的电压测量。

母线电压的准确测量对于继电保护设备的动作判据以及电网的控制和调度非常重要。

而母线PT并列可以提高电压测量的准确性和可靠性，并能够在需要进行维修或检修时实现无停电工作。

母线PT并列的实施步骤：1. 设计规划：在进行母线PT并列之前，需要进行设计规划工作。

首先，需要确定合适的母线电压等级，一般为220kV，以满足输电系统的要求。

其次，需要确定母线的容量，以确保其能够承担高电压的传输。

最后，还需要计算PT的数量和容量，并确定其安装位置以及与其他设备的连接方式。

2. 安装设备：根据设计规划，将PT设备安装在母线上。

母线PT通常由两个或多个并联的互感器组成，以确保准确的电压测量。

PT设备应安装在可靠的支架上，并与其他设备进行良好的接地连接，以确保设备的电气安全性。

3. 连接母线：将PT设备与母线连接。

母线是输电系统中的主要电力传输通道，需要与PT设备进行良好的连接。

一般情况下，使用合适的连接器或导线连接PT设备和母线，以确保信号的传输可靠性和稳定性。

4. 调试测试：在安装完成后，进行PT设备的调试测试工作。

通过使用专业的测量仪器和技术人员对PT设备进行测试，以确保其准确测量电压的能力。

同时，还需要进行系统的监测和记录，以验证PT设备的可靠性和安全性。

5. 运行维护：PT设备的正常运行和维护非常重要。

在运行过程中，需要对PT设备进行定期检查和维护工作，以确保其正常工作并提供准确可靠的电压测量。

电压并列与电压切换名词通俗解释电压并列：对于单母线分段接线，当I段母线PT停运，而该母线的线路继续工作，需要计量和保护的二次电压，则投入电压并列装置，将II段母线的二次电压提供给I段母线上的保护和计量装置（前提是一次处于并列状态）。

对于双母线接线，同样的，当#1母线上的PT停运，也可以通过电压并列将#2母线PT的二次电压提供给#1母线上的线路的保护与计量装置。

电压切换：双母接线时，#1、#2母线分列运行。

某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。

当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换。

电压并列回路Ol原理以IOkV单母分段为例，下图为一次主接线图。

一次主接线下面分析某型号电压并列装置的IOkV 电压并列回路。

当两段母线分列运行时，分段断路器3QF 处于断开位置，一次分列运行，二次也是分列运行的；若I 母PT 需要停运，I 母上的线路仍需继续正常运行，我们可以将分段断路器3QF 合上，使一次处于并列运行状态，此时将电压并列把手打到并列位置，自动并列回路中的J4、J5、J6继电器带电，其中J4、J5常开接点闭合，两段母线的二次电压在电压并列装置内完成并列，此时IOkV 高压室屏顶小母线上的电压（保护、计量）均为II 母PT 的二次电压。

02并列与解列逻辑 通过自动并列回路可以看出，当#1PT 和#2PT 两者中仅有一台PT 处于工作位置，另一台PT 处于非工作位置，自动并列回路才具备导通的必要条件。

当两台PT 同时处于工作位置时，自动并列回路是断开的，无法完成电压并列。

我们再来看另一个电压并列回路：1.z _____ I2A630 4B630 6C630112QS∕2QS∕2QS/1.630 2A6404B64O ---- SCe40M6401.640**控制电禽自幼井刎Il 马力刖■入Ie 刀傅■人若需要完成并列逻辑，则需将采集的分段开关位置（D1.）、分段手车刀闸位置（S9）、分段隔离手车刀闸位置（3S9）的常开接点进行串接后，再接入电压并列装置，当以上三者同时闭合的情况下，方才允许并列。

10kvpt并列的条件
10kVPT并联的条件通常涉及以下几个方面：
1. 电压等级匹配，并联的10kVPT应该具有相同的额定电压，
这样才能确保它们在并联时能够正常工作。

如果电压不匹配，可能
会导致电流分布不均匀，甚至损坏设备。

2. 相位序列一致性，并联的10kVPT应该具有相同的相位序列，通常是ABC相序或者其他标准相序。

如果相位序列不一致，可能导
致并联后的系统运行不稳定，甚至引起故障。

3. 精确的变比，并联的10kVPT应该具有相近的变比，确保在
并联时输出的电压和电流能够均匀分布，避免出现过载或欠载的情况。

4. 绝缘性能一致，并联的10kVPT应该具有相似的绝缘性能，
以确保整个系统在运行时不会出现绝缘故障，保障系统的安全可靠性。

5. 良好的接线和接地，并联的10kVPT在接线和接地方面需要
符合标准要求，确保电气连接良好，避免因接线接地不良导致的故障和安全隐患。

总的来说，确保并联的10kVPT在电气参数、机械结构和工作环境等方面都具有一致性和匹配性是确保并联系统正常运行的关键条件。

双母接线的电压并列、切换回路分析一、电压并列、切换、重动概念（一）电压并列两段母线，每段母线一台PT，当I段母PT因检修等原因需要退出运行，分段开关在合位，I段母线上的保护将继续运行，考虑到保护低压闭锁功能，失去I段母线电压的保护很可能发生误动。

此时需要用II段母线电压代替I段母线的保护电压，这就是电压并列。

电压并列是为了在某一段母线PT检修时，将两段母线置于并列运行状态，用另一条母线PT为该段母线上的设备提供电压；（二）电压切换双母接线时，某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。

当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换，这就是电压切换，通过电压切换装置来实现。

电压切换是为了在双母线接线下，使装置二次电压取哪条母线电压与一次实际运行方式相对应。

主要用开关辅助触点实现切换。

（三）电压重动使PT二次电压的有/无和压变一次的运行状态（投入/退出）保持对应关系，防止当PT一次退出运行而二次绕组向一次反送电，造成人身设备事故。

电压重动是电压进入二次设备前必经的过程，主要是为了保证与PT一次运行状态一致。

二、电压切换回路原理（一）电压切换回路1. 单位置启动方式电压切换回路图1 单位置启动方式电压切换回路原理图电压切换装置内包含两组电压切换继电器（1YQJ、2YQJ），分别对应两段母线电压。

此电压切换装置集成于开关操作机构箱内，与保护装置共用一组电源。

图1所示为以单位置电压切换装置为例的原理图。

当Ⅰ母隔离开关合上，辅助触点接通，1YQJ第一组继电器线圈得电，1YQJ常开触点闭合，此间隔运行于I母的指示灯亮（1XD），保护/测控/计量二次回路分别通过各自的空开（图中1ZKK为例）接入I母PT二次侧；当Ⅰ母隔离开关合上时，第二组切换继电器2YQJ动作，保护/测控/计量装置接至Ⅱ母电压互感器。

以上为单位置启动方式电压切换回路，采用非自保持继电器，倒母线时，拉开母线刀闸，对应的二次触点断开，不会出现二次回路并列，避免了母联断开时，二次电压回路非等电位跨电压等级并列，避免造成二次回路/空开烧损。

PT的二次并列是指两组PT同时向相同的仪表、保护装置输出电压信号，在一般情况下这种情况往往出现在双母线的倒闸操作过程中，当然有的地方在单母线分段的主接线中PT二次设置了并列装置，在合入分段开关（有的地方也称为母联开关）后两组PT并列运行，在大多数情况下PT的并列是临时的。

PT的切换则不同与并列，PT切换的最终状态是一组PT 彻底退出运行，另一组PT投入而替代退出运行的PT, 从PT的工作状态来讲，PT的并列和切换是不同的。

按照二次设计要求（单母线分段）电气一次并列（即母联接通）电气二次亦要求并列，这样可以保证二次电压的质量（两pt分担二次负荷）,同时还可以退出一个pt检修而不影响供电。

电压切换是用于双母接线的二次回路，保证二次保护、测量、计量所用电压为一次设备所接母线的电压并列只是在母线PT因为检修等原因退出时才运行，一般用于手动切换指的是二次电压经压变闸刀重动继电器切换后成1.2段母线电压电压切换是从一个电源电压切换到另一个电源电压，主要是针对双母线来说的，随着工作母线的切换，电压也自动切换。

电压并列是二个电源连接在一起，形成一个电压，是针对单母分段来说的，分段开关合上后，可实现两段母线上PT的二次侧电压实现并列运行配电网中性点接地方式的几个问题的讨论（摘）2007/12/13 01:32 P.M.1 中性点接地方式我国早期曾规定：将电力系统中性点接地方式分为大接地短路电流系统和小接地短路电流系统两类。

因电流大小难以用电力系统中性点接地方式分类来明确界定，因此改成分为中性点有效接地系统和中性点非有效接地系统。

电力系统中性点有效接地，包括直接接地或经低值电阻器或低值电抗器接地，并要求全系统的零序电抗(X0)对正序电抗(X1)之比(X0/X1)为正并低于3，零序电阻(R0)对正序电抗(X1)之比为正并低于1。

反之为中性点非有效接地系统。

电力系统中性点非有效接地，包括谐振(消弧线圈)接地和不接地。

2 配电网中性点不同接地方式的优缺点配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

重动的意思是，用一定的控制电路使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）保持对应关系，避免在电压互感器退出运行时，二次绕组向一次绕组反馈电压，造成人身或设备事故。

这里我们说的一定的控制电路指的其实就是刀闸和开关的位置接点串接形成的回路，类似于电压并解列回路。

PT并列：两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要PT并列。

并列时先并一次，合母联开关，再将PT并列把手打在并列位置。

需要将母联开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。

切换：双母接线，I、II母分列运行，当线路在I母运行时，二次必须取I母电压，II母同。

当运行人员进行一次隔离开关的切换时，二次电压也能自动切换，采用刀闸辅助接点来控制。

一般取刀闸常开接点来启动重动线圈，取刀闸常闭接点来复归重动线圈。

重动：当电压切换时，需要同时用刀闸接点切换ABC电压，零序电压，还需要接点用来监视其位置，母差还需要接入刀闸接点，作为方式识别用，此时刀闸的接点就不够用，因此二次采用一副刀闸接点来启动重动继电器，利用重动继电器的接点来切换电压，做切换监视用。

另外，电压经刀闸接点进行切换，也是为了防止PT二次反充电。
