点火线圈和继电器介绍

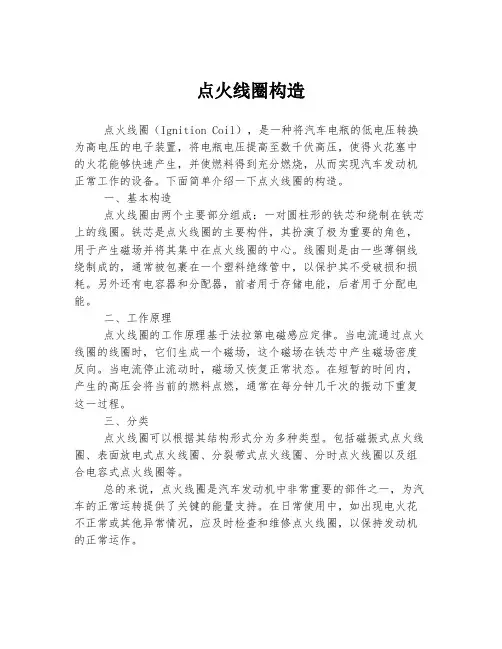

点火线圈构造
点火线圈（Ignition Coil），是一种将汽车电瓶的低电压转换为高电压的电子装置，将电瓶电压提高至数千伏高压，使得火花塞中的火花能够快速产生，并使燃料得到充分燃烧，从而实现汽车发动机正常工作的设备。

下面简单介绍一下点火线圈的构造。

一、基本构造
点火线圈由两个主要部分组成：一对圆柱形的铁芯和绕制在铁芯上的线圈。

铁芯是点火线圈的主要构件，其扮演了极为重要的角色，用于产生磁场并将其集中在点火线圈的中心。

线圈则是由一些薄铜线绕制成的，通常被包裹在一个塑料绝缘管中，以保护其不受破损和损耗。

另外还有电容器和分配器，前者用于存储电能，后者用于分配电能。

二、工作原理
点火线圈的工作原理基于法拉第电磁感应定律。

当电流通过点火线圈的线圈时，它们生成一个磁场，这个磁场在铁芯中产生磁场密度反向。

当电流停止流动时，磁场又恢复正常状态。

在短暂的时间内，产生的高压会将当前的燃料点燃，通常在每分钟几千次的振动下重复这一过程。

三、分类
点火线圈可以根据其结构形式分为多种类型。

包括磁振式点火线圈、表面放电式点火线圈、分裂带式点火线圈、分时点火线圈以及组合电容式点火线圈等。

总的来说，点火线圈是汽车发动机中非常重要的部件之一，为汽车的正常运转提供了关键的能量支持。

在日常使用中，如出现电火花不正常或其他异常情况，应及时检查和维修点火线圈，以保持发动机的正常运作。

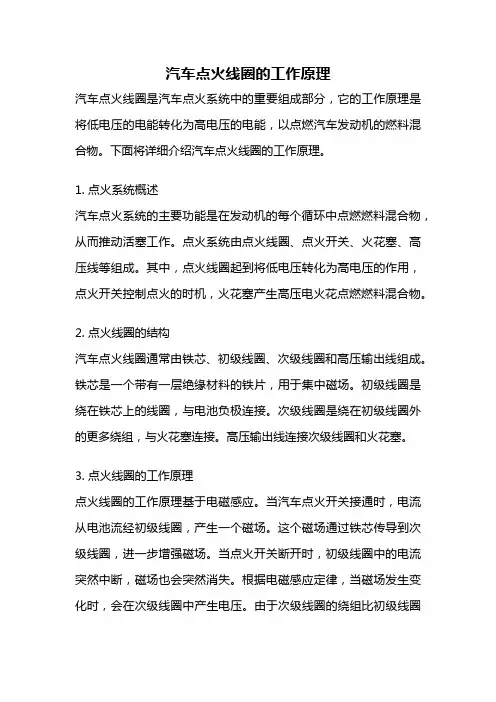

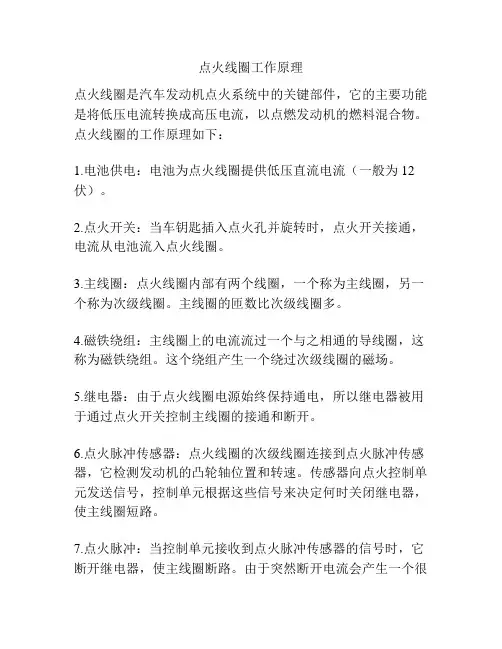

汽车点火线圈的工作原理汽车点火线圈是汽车点火系统中的重要组成部分，它的工作原理是将低电压的电能转化为高电压的电能，以点燃汽车发动机的燃料混合物。

下面将详细介绍汽车点火线圈的工作原理。

1. 点火系统概述汽车点火系统的主要功能是在发动机的每个循环中点燃燃料混合物，从而推动活塞工作。

点火系统由点火线圈、点火开关、火花塞、高压线等组成。

其中，点火线圈起到将低电压转化为高电压的作用，点火开关控制点火的时机，火花塞产生高压电火花点燃燃料混合物。

2. 点火线圈的结构汽车点火线圈通常由铁芯、初级线圈、次级线圈和高压输出线组成。

铁芯是一个带有一层绝缘材料的铁片，用于集中磁场。

初级线圈是绕在铁芯上的线圈，与电池负极连接。

次级线圈是绕在初级线圈外的更多绕组，与火花塞连接。

高压输出线连接次级线圈和火花塞。

3. 点火线圈的工作原理点火线圈的工作原理基于电磁感应。

当汽车点火开关接通时，电流从电池流经初级线圈，产生一个磁场。

这个磁场通过铁芯传导到次级线圈，进一步增强磁场。

当点火开关断开时，初级线圈中的电流突然中断，磁场也会突然消失。

根据电磁感应定律，当磁场发生变化时，会在次级线圈中产生电压。

由于次级线圈的绕组比初级线圈多，因此产生的电压较高。

4. 高压电能的输出由于次级线圈中产生的电压较高，可以达到几千伏的电压。

这个高电压通过高压输出线传输到火花塞，形成一个高电压电场。

当点火开关再次接通时，电流通过火花塞，在电极之间产生电火花，点燃燃料混合物。

5. 点火线圈的调节为了确保点火线圈的正常工作，通常需要对其进行调节。

调节的主要目的是使初级线圈和次级线圈之间的匹配达到最佳状态，以提供足够的高压输出。

调节时，可以通过改变初级线圈的匝数或次级线圈的匝数来实现。

6. 点火线圈的故障排除在实际使用中，点火线圈可能会出现故障，导致发动机无法正常点火。

常见的故障包括线圈内部短路、绝缘损坏、绕组断路等。

当点火线圈出现故障时，可以通过检查线圈的电阻值或使用专用的线圈测试仪来进行故障排除。

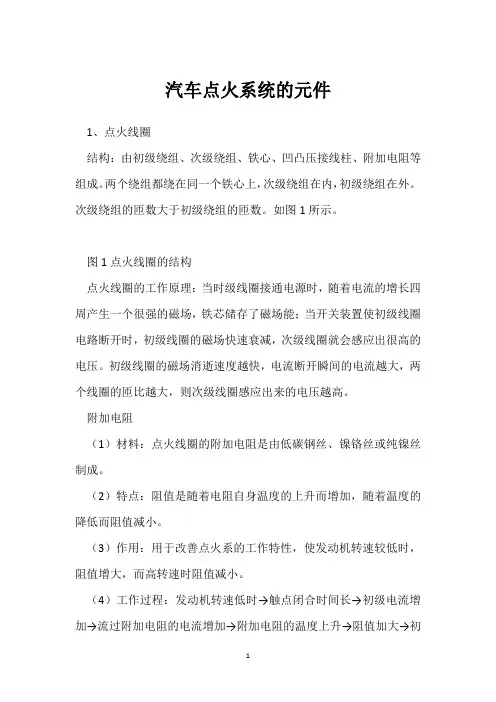

汽车点火系统的元件1、点火线圈结构：由初级绕组、次级绕组、铁心、凹凸压接线柱、附加电阻等组成。

两个绕组都绕在同一个铁心上，次级绕组在内，初级绕组在外。

次级绕组的匝数大于初级绕组的匝数。

如图1所示。

图1点火线圈的结构点火线圈的工作原理：当时级线圈接通电源时，随着电流的增长四周产生一个很强的磁场，铁芯储存了磁场能；当开关装置使初级线圈电路断开时，初级线圈的磁场快速衰减，次级线圈就会感应出很高的电压。

初级线圈的磁场消逝速度越快，电流断开瞬间的电流越大，两个线圈的匝比越大，则次级线圈感应出来的电压越高。

附加电阻（1）材料：点火线圈的附加电阻是由低碳钢丝、镍铬丝或纯镍丝制成。

（2）特点：阻值是随着电阻自身温度的上升而增加，随着温度的降低而阻值减小。

（3）作用：用于改善点火系的工作特性，使发动机转速较低时，阻值增大，而高转速时阻值减小。

（4）工作过程：发动机转速低时→触点闭合时间长→初级电流增加→流过附加电阻的电流增加→附加电阻的温度上升→阻值加大→初级电流下降，限制了初级电流的增加，使点火线圈不至于过热；当发动机转速上升→闭合时间下降→初级电流下降→电阻阻值削减→使初级电流下降较少，避开了高速时发生断火现象。

而在起动时，由于蓄电池电压下降较多，为了增加初级电流，将附加电阻短路，防止初级电流下降太多，保证了牢靠点火。

点火线圈的种类按低压绕组的接线柱分：二接线柱和三接线柱两种；按有无附加电阻分：有附加电阻和无附加电阻两种；按铁心的外形分：开磁路和闭磁路两种；按点火能量分：一般型和高能型两种。

2、一般分电器组成：由断电器、配电器、电容器和点火提前装置等组成，如图2所示。

上部为配电器、中间是断电器，下面为点火提前装置。

通常安装在发动机的左侧，由发动机的凸轮轴或机油泵驱动。

1-分电器盖；2—分火头；3—凸轮；4—触点及断电器底板总成；5—电容器；6—联轴节；7—油杯；8—真空提前机构；9—分电器壳体；10—活动底板；11—偏心螺钉；12—固定触点与支架；13—活动触点臂；14—接线柱；15—拉杆；16—膜片；17—真空提前机构外壳；18—弹簧；19—螺母；20—触点臂弹簧片；21—油毡及夹圈图2分电器的结构工作状况断电器：发动机旋转时，凸轮的凸角将活动触点顶开，切断初级电路，在次级产生高压，实现点火。

简述汽车电源系统的组成与功用汽车电源系统是汽车的一个重要组成部分，它负责为车辆提供电能，保证车辆正常运行。

汽车电源系统包括电池、发电机、起动机、点火线圈、点火开关、继电器等多个部件。

这些部件各自承担着不同的功能，协同工作，使汽车电源系统正常运转。

本文将从汽车电源系统的组成及各部件的功用两个方面进行阐述。

一、汽车电源系统的组成汽车电源系统主要由以下几个部分组成：1.电池电池是汽车电源系统中最重要的部件之一，它是汽车电源系统的能量储存器。

汽车电池通常采用铅酸蓄电池，它具有高能量密度、安全可靠、容易维护等优点。

汽车电池的主要功能是提供汽车启动所需的电能，同时也为汽车的其他电子设备提供电能。

2.发电机发电机是汽车电源系统的发电机，它是汽车电源系统的另一个重要部分。

发电机通过旋转产生电流，为汽车电池充电，同时也为汽车提供电能。

发电机的输出电压一般为12V，它的输出电流在汽车行驶过程中会不断变化。

3.起动机起动机是用于启动汽车发动机的电动机，它通过转动发动机的曲轴，使发动机开始工作。

起动机的工作原理是利用电动机的转矩将发动机的曲轴带动起来，使发动机开始工作。

4.点火线圈点火线圈是汽车点火系统的重要部分，它通过变换电压，将汽车电池提供的低电压转换为高电压，以点燃汽油引擎中的燃料。

点火线圈的主要功能是将汽车电池提供的低电压转换为高电压，以点燃汽油引擎中的燃料。

5.点火开关点火开关是用于控制汽车点火系统的开关，它通过控制点火系统的开关，使汽车发动机开始工作。

点火开关的主要功能是控制汽车点火系统的开关，使汽车发动机开始工作。

6.继电器继电器是用于控制汽车电路的开关，它通过控制汽车电路的开关，使汽车电路正常工作。

继电器的主要功能是控制汽车电路的开关，使汽车电路正常工作。

二、汽车电源系统各部件的功用1.电池的功用电池是汽车电源系统的能量储存器，它的主要功能是提供汽车启动所需的电能，同时也为汽车的其他电子设备提供电能。

汽车电池通常采用铅酸蓄电池，它具有高能量密度、安全可靠、容易维护等优点。

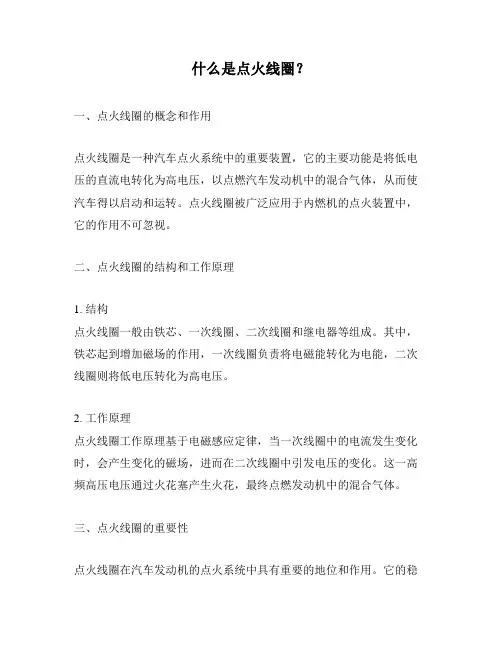

什么是点火线圈？一、点火线圈的概念和作用点火线圈是一种汽车点火系统中的重要装置，它的主要功能是将低电压的直流电转化为高电压，以点燃汽车发动机中的混合气体，从而使汽车得以启动和运转。

点火线圈被广泛应用于内燃机的点火装置中，它的作用不可忽视。

二、点火线圈的结构和工作原理1. 结构点火线圈一般由铁芯、一次线圈、二次线圈和继电器等组成。

其中，铁芯起到增加磁场的作用，一次线圈负责将电磁能转化为电能，二次线圈则将低电压转化为高电压。

2. 工作原理点火线圈工作原理基于电磁感应定律，当一次线圈中的电流发生变化时，会产生变化的磁场，进而在二次线圈中引发电压的变化。

这一高频高压电压通过火花塞产生火花，最终点燃发动机中的混合气体。

三、点火线圈的重要性点火线圈在汽车发动机的点火系统中具有重要的地位和作用。

它的稳定性和可靠性直接影响着汽车的启动性能和燃烧效率。

合理使用点火线圈可以提高汽车的燃烧效率，降低排放，延长发动机寿命。

四、如何选择和维护点火线圈1. 选择点火线圈时需要考虑车辆的具体情况，包括汽车型号、发动机类型和点火系统的要求等。

在选择时应尽量选用品牌知名、质量可靠的产品。

2. 维护点火线圈需要定期检查其工作状态，如有异常应及时更换。

同时，要保持清洁、干燥的工作环境，避免其他元器件的故障对点火线圈造成影响。

3. 点火线圈在工作过程中会产生一定的热量，因此要注意散热。

同时，保持点火线圈的绝缘性能，避免受潮和漏电等问题的发生。

五、点火线圈的发展趋势随着科技的不断进步和汽车工业的发展，点火线圈也在不断演变和改进。

目前，一些新型的点火线圈采用了更先进的技术，如电子点火系统和多火花点火系统等，以提高点火效果和经济性。

总结：点火线圈作为汽车发动机点火系统中的核心部件，承担着将低电压转化为高电压的重要任务。

它的结构和工作原理复杂且精密，对汽车的启动性能和燃烧效率有着重要影响。

因此，在选择和维护点火线圈时应选择合适的产品，并定期进行检查和维护。

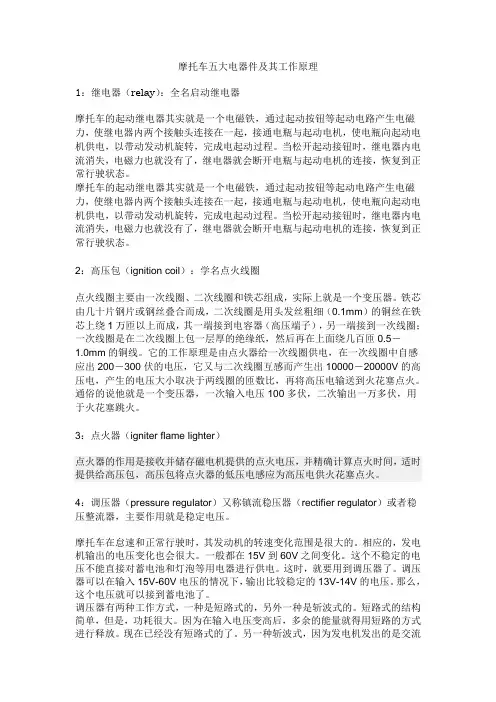

摩托车五大电器件及其工作原理1：继电器（relay）：全名启动继电器摩托车的起动继电器其实就是一个电磁铁，通过起动按钮等起动电路产生电磁力，使继电器内两个接触头连接在一起，接通电瓶与起动电机，使电瓶向起动电机供电，以带动发动机旋转，完成电起动过程。

当松开起动接钮时，继电器内电流消失，电磁力也就没有了，继电器就会断开电瓶与起动电机的连接，恢复到正常行驶状态。

摩托车的起动继电器其实就是一个电磁铁，通过起动按钮等起动电路产生电磁力，使继电器内两个接触头连接在一起，接通电瓶与起动电机，使电瓶向起动电机供电，以带动发动机旋转，完成电起动过程。

当松开起动接钮时，继电器内电流消失，电磁力也就没有了，继电器就会断开电瓶与起动电机的连接，恢复到正常行驶状态。

2：高压包（ignition coil）：学名点火线圈点火线圈主要由一次线圈、二次线圈和铁芯组成，实际上就是一个变压器。

铁芯由几十片钢片或钢丝叠合而成，二次线圈是用头发丝粗细（0.1mm）的铜丝在铁芯上绕1万匝以上而成，其一端接到电容器（高压端子），另一端接到一次线圈；一次线圈是在二次线圈上包一层厚的绝缘纸，然后再在上面绕几百匝0.5－1.0mm的铜线。

它的工作原理是由点火器给一次线圈供电，在一次线圈中自感应出200－300伏的电压，它又与二次线圈互感而产生出10000－20000V的高压电，产生的电压大小取决于两线圈的匝数比，再将高压电输送到火花塞点火。

通俗的说他就是一个变压器，一次输入电压100多伏，二次输出一万多伏，用于火花塞跳火。

3：点火器（igniter flame lighter）点火器的作用是接收并储存磁电机提供的点火电压，并精确计算点火时间，适时提供给高压包，高压包将点火器的低压电感应为高压电供火花塞点火。

4：调压器（pressure regulator）又称镇流稳压器（rectifier regulator）或者稳压整流器，主要作用就是稳定电压。

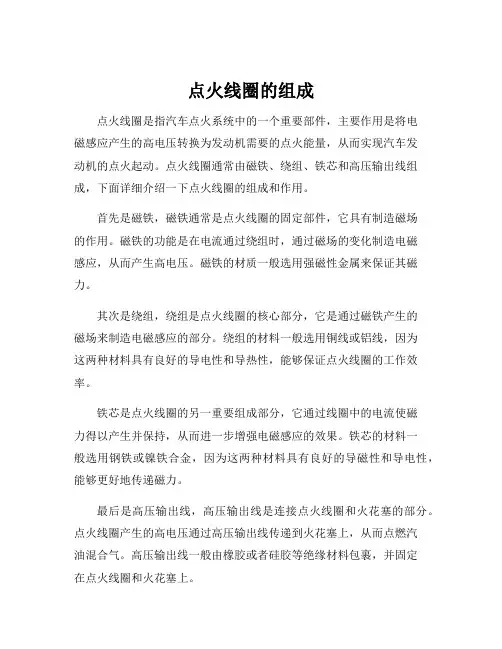

点火线圈的组成点火线圈是指汽车点火系统中的一个重要部件，主要作用是将电磁感应产生的高电压转换为发动机需要的点火能量，从而实现汽车发动机的点火起动。

点火线圈通常由磁铁、绕组、铁芯和高压输出线组成，下面详细介绍一下点火线圈的组成和作用。

首先是磁铁，磁铁通常是点火线圈的固定部件，它具有制造磁场的作用。

磁铁的功能是在电流通过绕组时，通过磁场的变化制造电磁感应，从而产生高电压。

磁铁的材质一般选用强磁性金属来保证其磁力。

其次是绕组，绕组是点火线圈的核心部分，它是通过磁铁产生的磁场来制造电磁感应的部分。

绕组的材料一般选用铜线或铝线，因为这两种材料具有良好的导电性和导热性，能够保证点火线圈的工作效率。

铁芯是点火线圈的另一重要组成部分，它通过线圈中的电流使磁力得以产生并保持，从而进一步增强电磁感应的效果。

铁芯的材料一般选用钢铁或镍铁合金，因为这两种材料具有良好的导磁性和导电性，能够更好地传递磁力。

最后是高压输出线，高压输出线是连接点火线圈和火花塞的部分。

点火线圈产生的高电压通过高压输出线传递到火花塞上，从而点燃汽油混合气。

高压输出线一般由橡胶或者硅胶等绝缘材料包裹，并固定在点火线圈和火花塞上。

点火线圈的作用是将低电压变成高电压，这是汽车引擎点火所必需的。

当车主将钥匙放入启动柄并启动时，点火线圈中的电磁信号会产生高压放电现象来点燃汽油混合气。

点火线圈的性能对汽车的启动、加速和高速行驶有很大的影响。

综上所述，点火线圈是汽车发动机点火系统中非常重要的部件，由磁铁、绕组、铁芯和高压输出线组成。

点火线圈通过磁力以及线圈中通过的电流产生电磁感应，从而将低电压转换为高电压来点燃汽油混合气，实现汽车的顺畅启动和行驶。

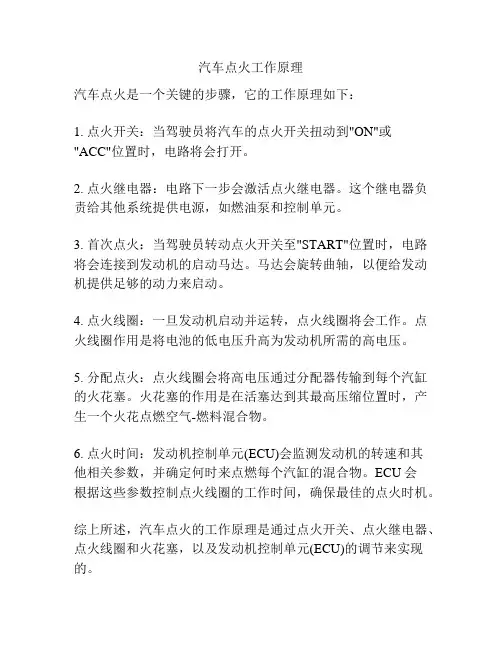

汽车点火工作原理
汽车点火是一个关键的步骤，它的工作原理如下：
1. 点火开关：当驾驶员将汽车的点火开关扭动到"ON"或"ACC"位置时，电路将会打开。

2. 点火继电器：电路下一步会激活点火继电器。

这个继电器负责给其他系统提供电源，如燃油泵和控制单元。

3. 首次点火：当驾驶员转动点火开关至"START"位置时，电路将会连接到发动机的启动马达。

马达会旋转曲轴，以便给发动机提供足够的动力来启动。

4. 点火线圈：一旦发动机启动并运转，点火线圈将会工作。

点火线圈作用是将电池的低电压升高为发动机所需的高电压。

5. 分配点火：点火线圈会将高电压通过分配器传输到每个汽缸的火花塞。

火花塞的作用是在活塞达到其最高压缩位置时，产生一个火花点燃空气-燃料混合物。

6. 点火时间：发动机控制单元(ECU)会监测发动机的转速和其
他相关参数，并确定何时来点燃每个汽缸的混合物。

ECU会
根据这些参数控制点火线圈的工作时间，确保最佳的点火时机。

综上所述，汽车点火的工作原理是通过点火开关、点火继电器、点火线圈和火花塞，以及发动机控制单元(ECU)的调节来实现的。

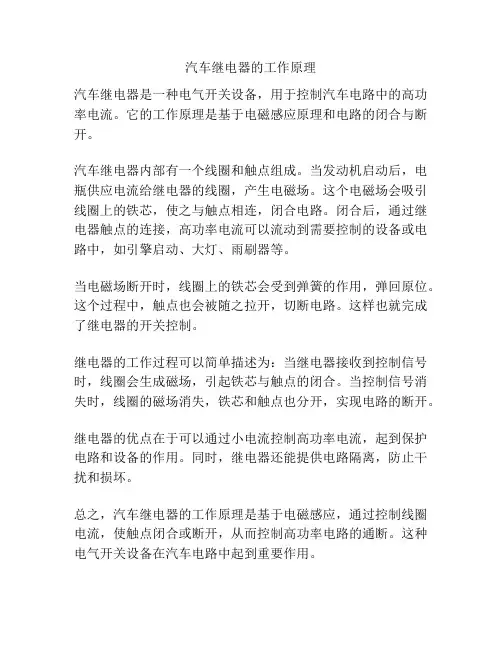

汽车继电器的工作原理
汽车继电器是一种电气开关设备，用于控制汽车电路中的高功率电流。

它的工作原理是基于电磁感应原理和电路的闭合与断开。

汽车继电器内部有一个线圈和触点组成。

当发动机启动后，电瓶供应电流给继电器的线圈，产生电磁场。

这个电磁场会吸引线圈上的铁芯，使之与触点相连，闭合电路。

闭合后，通过继电器触点的连接，高功率电流可以流动到需要控制的设备或电路中，如引擎启动、大灯、雨刷器等。

当电磁场断开时，线圈上的铁芯会受到弹簧的作用，弹回原位。

这个过程中，触点也会被随之拉开，切断电路。

这样也就完成了继电器的开关控制。

继电器的工作过程可以简单描述为：当继电器接收到控制信号时，线圈会生成磁场，引起铁芯与触点的闭合。

当控制信号消失时，线圈的磁场消失，铁芯和触点也分开，实现电路的断开。

继电器的优点在于可以通过小电流控制高功率电流，起到保护电路和设备的作用。

同时，继电器还能提供电路隔离，防止干扰和损坏。

总之，汽车继电器的工作原理是基于电磁感应，通过控制线圈电流，使触点闭合或断开，从而控制高功率电路的通断。

这种电气开关设备在汽车电路中起到重要作用。
