一、交底对象本次安全技术交底对象为参与土钉墙喷锚施工的所有人员，包括施工管理人员、技术人员、操作人员及现场监理人员。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 工程概况- 工程名称：[填写工程名称]- 施工单位：[填写施工单位名称]- 施工地点：[填写施工地点]- 施工内容：土钉墙喷锚支护2. 安全技术措施1. 施工准备- 施工前应对施工人员进行安全技术培训，确保人员掌握相关操作规程。
- 检查施工设备、材料是否符合要求，确保施工质量。
2. 施工工艺- 土钉墙施工应严格按照设计要求进行，确保墙体的稳定性。
- 锚杆应采用高强度钢筋或钢绞线，长度、间距、倾角应符合设计规范。
- 喷射混凝土应选用符合要求的材料，确保强度和耐久性。
3. 安全操作规程- 施工人员应佩戴安全帽、安全带等防护用品。
- 施工现场应设置安全警示标志，明确危险区域。
- 高处作业时应系好安全带，不得在同一垂直面上下操作。
- 施工机械操作人员应持证上岗，严格遵守操作规程。
4. 应急处置- 发生安全事故时，应立即停止施工，并采取有效措施进行处置。
- 及时上报事故情况，配合相关部门进行调查和处理。
3. 注意事项1. 施工过程中应密切关注土钉墙的变形情况，发现异常及时采取措施。
2. 施工过程中应避免对周围环境造成污染，确保施工文明。
3. 施工结束后，应对土钉墙进行验收，确保工程质量。
五、交底要求1. 施工单位应组织施工人员进行安全技术交底，确保人员了解掌握施工安全知识。
2. 施工人员应认真听取安全技术交底，严格遵守操作规程。
3. 施工现场应设立专职安全员，负责监督施工安全。
六、附则本安全技术交底自[填写具体日期]起生效，如遇特殊情况，应及时修订。
七、签字确认施工单位代表：____________________监理单位代表：____________________施工人员代表：____________________[注：以上模板仅供参考，具体内容应根据实际工程情况进行调整。

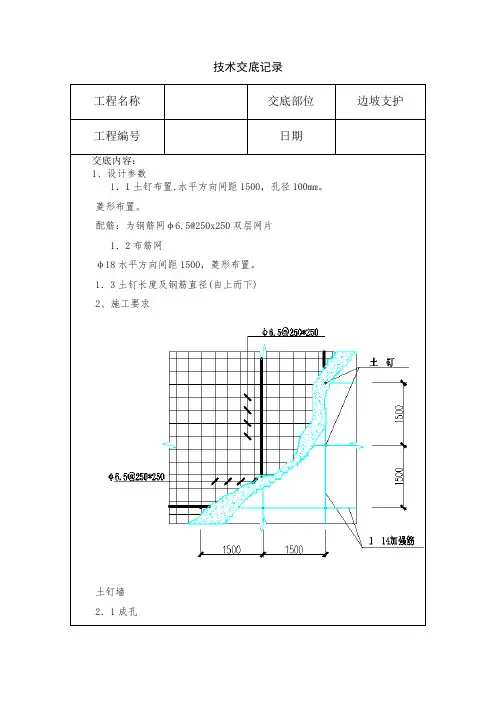

技术交底记录
工程名称交底部位边坡支护工程编号日期
交底内容：
1、设计参数
1．1土钉布置,水平方向间距1500，孔径100mm。
菱形布置。
配筋：为钢筋网φ6.5@250x250双层网片
1．2布筋网
φ18水平方向间距1500，菱形布置。
1．3土钉长度及钢筋直径(自上而下)
2、施工要求
土钉墙
2．1成孔
采用机动灵活的洛阳铲人工成孔，孔径φ100，倾角10°。
2.2开挖修坡
挖土应与支护紧密配合，分层分段开挖，如遇砂层开挖段控制在20m以内，坚决杜绝超挖；修坡应按设计坡度尽量修理平整。
2.3拉网
钢筋网水平垂直搭接长度不小于300mm，点焊不少于两点。
2.4土钉制作
严格按设计长度下料，定位支架沿钉长的间距为2.0m，保证钢筋居中。
2.5注浆
注浆导管应先插到孔底，在注浆同时将导管匀速撤出，保证注浆饱满。
2.6土钉锁定
土钉钢筋通过锁顶筋与面板内的加强筋连接，要按有关规范焊接牢靠。
2.7喷射混凝土
喷射砼层厚度为80mm，在工作面情况不好时可进行初喷。
3、安全保证措施
3.1对已施工完的边坡要进行位移的监测。
3.2基坑内做排水沟及集水井，保证排水畅通。
3.3施工现场各类机械，工作每天班后、公休、节假日应停放在较高的安
全地带，避开高压线，以防水淹、塌方倾翻、雷击、触电等损坏机械。
3.4现场机电设备应有防雨设施，机电设备要有接地、接零安全装置，并定期检查，发现问题及时处理。
技术负责人：交底人：接交人：。
基坑支护技术交底记录项目名称：XXX工地基坑支护工程时间：XXXX年XX月XX日地点：XXX工地参与人员：XXX（部门/职位）、XXX（部门/职位）、XXX（部门/职位）一、背景介绍该工地基坑工程的目标是进行基础施工，需要进行基坑支护。
基坑支护的目的是保证基坑的稳定性，确保施工的安全性和顺利进行。
二、工程内容1.基坑布置：根据设计要求和现场条件，确定基坑的位置和大小，并在施工现场进行标注。
2.基坑开挖：从地面开始，逐步进行基坑的开挖。
开挖过程中要注意斜坡的坡度和支撑的稳定性，避免坍塌和事故的发生。
3.基坑支护设计：根据土层情况和设计要求，确定基坑的支护方案。
支护方案可以包括桩墙支护、悬挂墙支护、锚杆支护等。
4.材料准备：根据支护设计，准备相应的材料和设备。
包括钢板、钢锚杆、膨润土等。
材料的质量要求符合相关标准。
5.支护施工：按照支护方案进行施工。
首先进行钢板支撑，然后进行钢锚杆的安装，最后进行膨润土填充。
6.监测和检验：施工过程中要进行支护结构的监测和检验，确保支护结构的稳定性和安全性。
主要包括钢锚杆的受力检测和膨润土的压实度检测。
7.完工验收：完成施工后，进行支护结构的验收。
包括结构的稳定性检验、施工质量检验等。
验收结果符合设计要求和相关标准。
三、安全注意事项1.施工前要进行工地安全交底，了解和掌握基坑支护的相关安全知识和操作规程。
2.注意施工现场的通风和排水。
及时排除基坑内积水，确保施工人员的安全。
3.施工过程中，要严格遵守操作规范和作业指导书。
不得随意更改设计和施工方案。
4.注意施工现场的防护措施，包括头盔、安全带、安全网等。
确保施工人员的人身安全。
5.遇到突发事故和危险情况，要及时报告负责人，并采取必要措施进行应急处理。
四、交底确认参与人员XXX、XXX、XXX已对以上内容进行了详细的讨论和交底。
确认了基坑支护的施工内容、安全注意事项和验收标准，并在本记录上签字确认。
签字：XXX（部门/职位）：_____________________XXX（部门/职位）：_____________________XXX（部门/职位）：_____________________备注：如有必要，请将该记录复印并分发给相关人员参考。

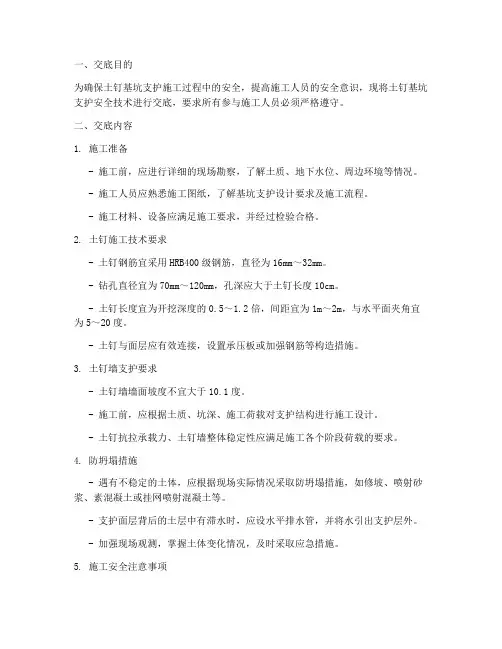

一、交底目的为确保土钉基坑支护施工过程中的安全，提高施工人员的安全意识，现将土钉基坑支护安全技术进行交底，要求所有参与施工人员必须严格遵守。
二、交底内容1. 施工准备- 施工前，应进行详细的现场勘察，了解土质、地下水位、周边环境等情况。
- 施工人员应熟悉施工图纸，了解基坑支护设计要求及施工流程。
- 施工材料、设备应满足施工要求，并经过检验合格。
2. 土钉施工技术要求- 土钉钢筋宜采用HRB400级钢筋，直径为16mm～32mm。
- 钻孔直径宜为70mm～120mm，孔深应大于土钉长度10cm。
- 土钉长度宜为开挖深度的0.5～1.2倍，间距宜为1m～2m，与水平面夹角宜为5～20度。
- 土钉与面层应有效连接，设置承压板或加强钢筋等构造措施。
3. 土钉墙支护要求- 土钉墙墙面坡度不宜大于10.1度。
- 施工前，应根据土质、坑深、施工荷载对支护结构进行施工设计。
- 土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。
4. 防坍塌措施- 遇有不稳定的土体，应根据现场实际情况采取防坍塌措施，如修坡、喷射砂浆、素混凝土或挂网喷射混凝土等。
- 支护面层背后的土层中有滞水时，应设水平排水管，并将水引出支护层外。
- 加强现场观测，掌握土体变化情况，及时采取应急措施。
5. 施工安全注意事项- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 施工现场应设置安全警示标志，明确警示内容。
- 施工过程中，严禁酒后作业、疲劳作业。
- 严格遵循施工规范，确保施工质量。
三、应急措施1. 发现土钉墙支护异常情况，应立即停止施工，及时上报并采取应急措施。
2. 遇有坍塌、滑坡等险情，应立即组织人员撤离，并启动应急预案。
四、交底要求1. 施工单位应将本次交底内容传达至所有施工人员。
2. 施工人员应认真听取交底内容，并做好记录。
3. 施工过程中，如有疑问，应及时向现场负责人咨询。
五、结语土钉基坑支护施工安全至关重要，希望大家能够严格遵守各项安全技术要求，确保施工安全。

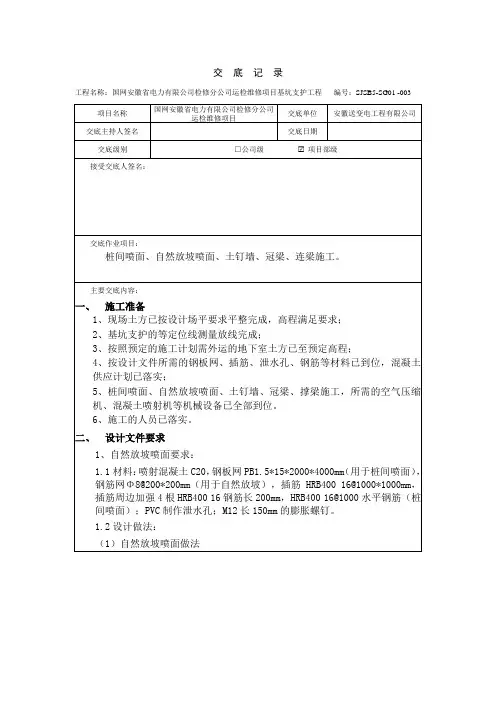

交底记录工程名称：国网安徽省电力有限公司检修分公司运检维修项目基坑支护工程编号：SJSB5-SG01 -003（2）桩间喷面做法2、土钉墙要求2.1材料：喷射混凝土C20，钢筋网Φ8@200*200mm，钢筋土钉HRB400 25mm，注浆材料M20的水泥浆或水泥砂浆。
2.2设计做法：（1）设计主要参数：孔深应超过设计0.3m-05m，并通过实验确定；采用与二次注浆工艺，水泥浆（或砂浆）拌和均匀，水灰比宜为0.5-0.55；若是砂浆水灰比宜为0.4-0.45，灰砂比宜为0.5-1.0，宜采用中砂。
（2）注浆孔距离孔底不宜大于200mm，喷射距离宜0.8-1.5m。
（3）设计文件要求的偏差要求及详细做法：3、冠梁、连梁设计要求：3.1材料：HPB300 8钢筋，HPB300 10钢筋，HPB300 12钢筋，HRB400 22钢筋，HRB400 25钢筋，混凝土强度C15（垫层）、C30（梁）。
3.2设计要求：三、施工工艺流程1、自然放坡：修坡→铺设钢筋网→插筋、设置泄水孔→喷射砼→养护。
2、桩间喷面：桩间土修平→张挂钢板网膨胀螺钉固定→布置水平钢筋→喷射砼→养护。
3、土钉墙：修坡→钻孔→放置钢筋土钉→压力全程注浆→铺设钢筋网、加强筋→设置泄水孔→喷射砼→养护→抗拔实验4、冠梁、连梁：支护桩破桩头及检测完成→垫层浇筑→梁钢筋绑扎→模板安装→砼浇筑→养护。
四、质量及验收标准1、土钉墙质量验收标准2、冠梁、连梁质量验收标准，按照《混凝土结构施工质量验收规范》执行。
五、安全技术措施1、严格遵守安全用电相关规程，按照“三级配电，两级保护的要求”，做好接零、接地措施。
2、严格遵守相关机械操作规程，机械作业半径内无关人员不得靠近。
3、严格遵守钢筋加工、焊接相关规程，避免造成机械伤害及触电。
4、按照土方开挖的原则，“先撑后挖，分层开挖”，开挖深度控制1m，分开挖、分层喷锚。
5、严格按照设计要求，支护桩强度达到80%，其他支护措施满足设计要求后方可进行下一层土方开挖。
建筑项目土钉墙支护施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称土钉墙支护施工技术交底交底提要修坡、钻孔、注浆、钢筋网片、面层喷涂交底内容：说明：由于基坑西侧边坡无支护，市政道路坡体已伸至本工程基础内且部分40#楼桩基位于斜坡上，为保证坡体稳定及桩基顺利施工。
根据西侧基坑开挖深度、放坡情况、使用期限及土质分布，现采用土钉支护的形式用于基坑西侧边坡支护。
1、施工准备1.1技术准备（1）了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高控制点进行校测和复核；（2）对参与土方施工的技术人员、现场责任工程师及其他管理人员的责任进行明确分工；（3）对地下障碍物进行调查，需要业主方对我项目部区域范围内的地下各种管线及地下障碍物进行确认。
（4）根据地质勘察报告与水文地质报告，熟悉治理范围内的土质情况与地下水的埋深情况；（5）施工开挖前建立安全、质量管理体系，明确各责任人员及责任范围，并将有关规章制度进行落实。
1.2人员准备（1）根据施工进度计划，组织工人进场；（2）对施工人员进行入场教育和安全培训，核查特殊工种作业人员的上岗证。
签订安全生产责任书。
（3）对现场操作工人逐一进行岗前培训和技术、安全交底，并进行考核，合格后方可进行施工。
1.3机具准备（1）根据边坡治理的施工进度计划，编制施工机械进场计划（如挖掘机、锚杆钻机、喷锚机、注浆泵、电焊机、空压机等）。
（2）对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。
（3）机械人员对设备的外观、尾气排放进行统一检查，确保环保。
1.4材料准备（1）根据边坡治理施工面积，计算出各种材料用量（如水泥、砂、钢筋等）；（2）根据物资进场计划，及时做好进场材料的复试和报验计划。
1.5作业条件（1）进场工人岗前培训和技术、安全交底均已完成；（2）实体材料均已提供产品合格证、实验报告且均已报验；（3）所有定位线及标高均已完成；（4）用电、用水接驳口等其他保障措施均已完成；2、主要施工方法（1）土钉支护设计参数1）土钉支护由密集的土钉群被加固的原位土体、喷钢筋混凝土面层和必要的防、排水系统组成。

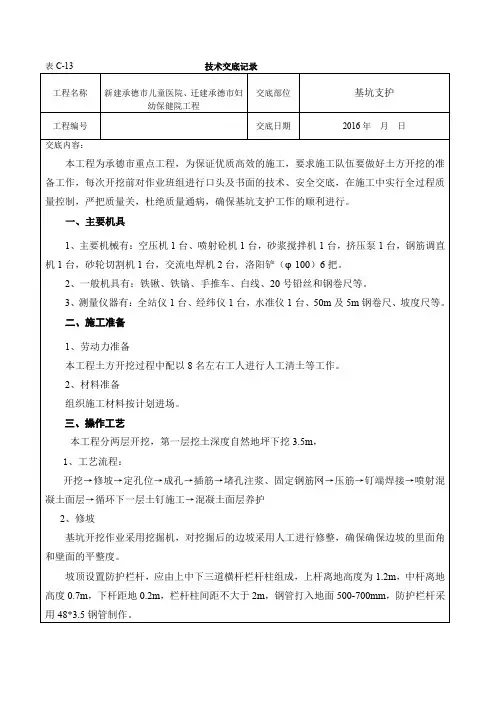

表C-13 技术交底记录工程名称新建承德市儿童医院、迁建承德市妇交底部位基坑支护幼保健院工程工程编号交底日期2016年月日交底内容：本工程为承德市重点工程，为保证优质高效的施工，要求施工队伍要做好土方开挖的准备工作，每次开挖前对作业班组进行口头及书面的技术、安全交底，在施工中实行全过程质量控制，严把质量关，杜绝质量通病，确保基坑支护工作的顺利进行。
一、主要机具1、主要机械有：空压机1台、喷射砼机1台，砂浆搅拌机1台，挤压泵1台，钢筋调直机1台，砂轮切割机1台，交流电焊机2台，洛阳铲（φ100）6把。
2、一般机具有：铁锹、铁镐、手推车、白线、20号铅丝和钢卷尺等。
3、测量仪器有：全站仪1台、经纬仪1台，水准仪1台、50m及5m钢卷尺、坡度尺等。
二、施工准备1、劳动力准备本工程土方开挖过程中配以8名左右工人进行人工清土等工作。
2、材料准备组织施工材料按计划进场。
三、操作工艺本工程分两层开挖，第一层挖土深度自然地坪下挖3.5m，1、工艺流程：开挖→修坡→定孔位→成孔→插筋→堵孔注浆、固定钢筋网→压筋→钉端焊接→喷射混凝土面层→循环下一层土钉施工→混凝土面层养护2、修坡基坑开挖作业采用挖掘机，对挖掘后的边坡采用人工进行修整，确保确保边坡的里面角和壁面的平整度。
坡顶设置防护栏杆，应由上中下三道横杆栏杆柱组成，上杆离地高度为1.2m，中杆离地高度0.7m，下杆距地0.2m，栏杆柱间距不大于2m，钢管打入地面500-700mm，防护栏杆采用48*3.5钢管制作。
3、编制钢筋网片①面层钢筋网直径3，网格间距100mm×100mm，土钉标高处设1E14水平加强钢筋，距基坑顶边缘1500mm处设置安全护栏，外砌200mm×120mm的挡水墙，坡顶以上敷设4000mm钢筋网同面层。
①混凝土面层设置钢筋网和通长加强筋，钢筋连接采用搭接焊，焊缝长度不小于钢筋直径的10倍。
②钢筋网片上下搭接时长度不少于钢筋直径的35倍且不小于300mm。
一、工程概况1. 工程名称：2. 工程地点：3. 工程规模：4. 开挖深度：5. 施工单位：6. 监理单位：二、安全技术交底内容1. 施工现场安全纪律1.1 施工现场必须做到“安全第一，预防为主”的原则。
1.2 施工人员必须遵守《安全技术操作规程》和《施工现场安全生产管理制度》。
1.3 管理人员必须实行安全生产责任制。
2. 基坑支护施工技术要求2.1 基坑支护结构设计应充分考虑地质条件、开挖深度、地下水位、邻近建筑物等因素。
2.2 基坑支护结构应具有足够的强度和刚度，确保施工期间安全。
2.3 基坑支护施工过程中，应密切关注土体变化，发现异常情况立即采取措施。
3. 基坑支护施工操作要点3.1 土钉墙支护：3.1.1 土钉必须与面层有效连接，设置承压板或加强钢筋等构造措施。
3.1.2 遇有不稳定的土体，应采取防坍塌措施，修坡后立即喷射一层砂浆、素混凝土或挂网喷射混凝土。
3.1.3 土钉墙墙面坡度不宜大于10.1，施工前应根据土质、坑深、施工荷载对支护结构进行施工设计。
3.1.4 土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。
3.2 锚杆支护：3.2.1 锚杆宜选用螺纹钢筋，使用前应清除油污和浮锈。
3.2.2 锚固段应设置在稳定性较好的土层或岩层中，长度应大于或等于计算规定。
3.2.3 钻孔时不得损坏已有的管淘、电缆等地下埋设物。
3.2.4 施工前应作抗拔试验，测定锚杆的抗拔拉力，验证可靠后，方可施工。
3.2.5 锚固段应用水泥砂浆灌注密实。
3.2.6 应经常检查锚头紧固和锚杆周围的土质情况。
3.3 排桩式挡土墙：3.3.1 可选用钢筋混凝土预制方桩或板桩、钻（冲）孔灌注桩、大直径沉管灌注桩等桩型。
3.3.2 桩型选择、桩身直径、人土深度、混凝土强度等级和配筋、排桩布置形式以及是否需要设置支锚系统等应由有经验的工程技术人员设计。
3.3.3 按照有关桩基础施工的规定进行施工，保证施工质量和安全。

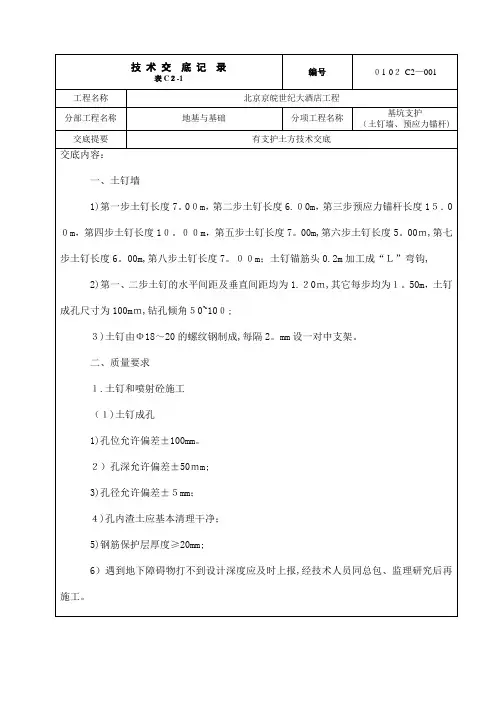

有支护土方技术交底记录（土钉墙、锚杆）1. 前言土钉墙和锚杆是常见的支护土方工程中使用的技术手段。
本文档主要记录了有支护土方技术交底的相关细节，包括土钉墙、锚杆的工作原理、设计参数、施工工艺等内容。
2. 土钉墙2.1 工作原理土钉墙是通过在土层内安装一定数量的土钉，再在土体表面固定网格材料，或施工混凝土，形成一个整体的结构体系。
土钉的作用是连接钢筋网格和土体，增强土体的受力能力，从而达到支护土方的目的。
土钉墙主要适用于土压力较小、深度较浅的土方工程。
2.2 设计参数2.2.1 土钉长度土钉长度应与倾角有关，即土钉顶部与水平面夹角的正切值，一般控制在1：10-1：6。
2.2.2 土钉直径土钉直径应根据土钉长及所属地层的强度特征进行计算。
2.2.3 钢筋网格钢筋网格的规格应根据设计参数进行选择，并考虑到锚固土体的作用。
2.3 施工工艺2.3.1 土钉钻孔钻掘土钉钻孔时，应注意土层的坚硬程度。
钻孔时，如果遇到了坚硬的石头，需要更换钻头或重新选择钻孔位置。
2.3.2 土钉安装土钉的安装应垂直于钻孔中心线，并通过锤击和旋转方式将土钉深入孔壁。
2.3.3 钢筋网格铺设钢筋网格应与土钉垂直，并保证安装平整牢固，避免发生松动摇晃等现象。
2.3.4 水泥砂浆灌注在土钉墙的施工过程中，必须进行水泥砂浆灌注，将钢筋网格与土壤形成一体化，提高钢筋的粘结强度。
3. 锚杆3.1 工作原理锚杆技术是通过在土体内安装一定数量的锚杆，通过拉力将土体进行固定，从而达到支护土方的目的。
锚杆主要适用于土压力较大、深度较大的土方工程。
3.2 设计参数3.2.1 锚杆类型根据工程所处地质环境及其变化，锚杆可以选用多种类型，包括普通高强度锚杆、钢筋复合锚杆、预应力紧固锚杆、聚酯树脂锚杆等。
3.2.2 锚杆长度锚杆长度一般可根据施工设备及所在地层强度进行设计。
3.2.3 锚杆直径锚杆直径应根据锚杆长度、所在地层的强度及施工设备的承重能力进行计算。
基坑支护工程方案交底记录时间：XXXX年XX月XX日地点：XXXX施工现场参会人员：项目经理、安全主管、技术负责人、施工班组长、监理工程师会议内容：1. 项目背景介绍项目为XXX地块开展基坑支护工程，地块位于城市中心区域，周边有多栋高层建筑，因此对基坑支护工程要求较高，需要保障周边建筑的安全。
2. 基坑支护设计方案本次基坑支护设计采用XXXX方案，主要包括XXXX材料的使用、XXXX结构设计等内容。
设计上需要考虑到地下水位及周边建筑的影响，并制定相应的支护计划。
3. 施工组织设计施工过程中需要严格按照设计方案进行施工，各施工工序的顺序与配合需有序进行，保证工程质量及进度。
要求施工单位制定详细的施工组织设计，并与监理单位进行确认。
4. 安全技术措施在施工过程中，需要加强安全技术措施，包括施工现场的安全围挡、标识、作业人员的安全防护措施等。
要求施工单位加强安全宣传教育，确保施工过程中的安全生产。
5. 质量验收标准项目施工过程中，要求严格按照设计要求进行施工，确保质量合格。
施工单位需制定相应的质量验收标准，并与监理单位进行确认。
6. 现场监督管理要求监理工程师加强对施工现场的监督管理，及时发现并解决施工中的质量、进度等问题。
同时要求监理单位与施工单位紧密配合，共同推动工程进度。
7. 沟通协调机制项目施工过程中，可能会涉及到各种问题及需求，要求各相关方建立良好的沟通协调机制，及时解决问题，确保工程顺利进行。
8. 会议总结会议总结要求各参会人员对会议内容进行总结，并确保各自工作有序进行。
同时要求各相关方对本次会议内容进行宣传，确保项目各方面到达共识。
会议结束时间：XXXX年XX月XX日 XX时XX分会议记录人：XXX本次基坑支护工程方案交底会议内容详细记录如上，希望参会人员能够按照会议内容进行落实，并达到预期的效果。
同时也期望能够有序推进该工程，确保施工质量及进度。
