智能电参数测量仪

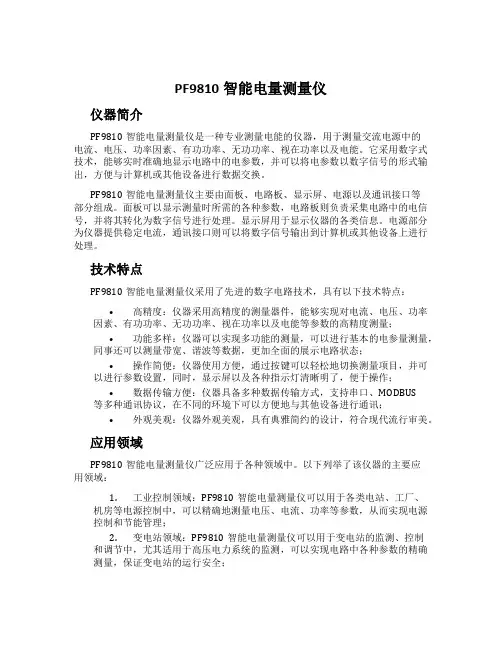

PF9810智能电量测量仪仪器简介PF9810智能电量测量仪是一种专业测量电能的仪器，用于测量交流电源中的电流、电压、功率因素、有功功率、无功功率、视在功率以及电能。

它采用数字式技术，能够实时准确地显示电路中的电参数，并可以将电参数以数字信号的形式输出，方便与计算机或其他设备进行数据交换。

PF9810智能电量测量仪主要由面板、电路板、显示屏、电源以及通讯接口等部分组成。

面板可以显示测量时所需的各种参数，电路板则负责采集电路中的电信号，并将其转化为数字信号进行处理。

显示屏用于显示仪器的各类信息。

电源部分为仪器提供稳定电流，通讯接口则可以将数字信号输出到计算机或其他设备上进行处理。

技术特点PF9810智能电量测量仪采用了先进的数字电路技术，具有以下技术特点：•高精度：仪器采用高精度的测量器件，能够实现对电流、电压、功率因素、有功功率、无功功率、视在功率以及电能等参数的高精度测量；•功能多样：仪器可以实现多功能的测量，可以进行基本的电参量测量，同事还可以测量带宽、谐波等数据，更加全面的展示电路状态；•操作简便：仪器使用方便，通过按键可以轻松地切换测量项目，并可以进行参数设置，同时，显示屏以及各种指示灯清晰明了，便于操作；•数据传输方便：仪器具备多种数据传输方式，支持串口、MODBUS 等多种通讯协议，在不同的环境下可以方便地与其他设备进行通讯；•外观美观：仪器外观美观，具有典雅简约的设计，符合现代流行审美。

应用领域PF9810智能电量测量仪广泛应用于各种领域中。

以下列举了该仪器的主要应用领域：1.工业控制领域：PF9810智能电量测量仪可以用于各类电站、工厂、机房等电源控制中，可以精确地测量电压、电流、功率等参数，从而实现电源控制和节能管理；2.变电站领域：PF9810智能电量测量仪可以用于变电站的监测、控制和调节中，尤其适用于高压电力系统的监测，可以实现电路中各种参数的精确测量，保证变电站的运行安全；3.商业领域：PF9810智能电量测量仪可以用于商业领域电量的测量与管理，可以对商业建筑中的能耗情况进行监控和控制，从而实现对电能的节约和管理。

电参数测量仪操作规程
《电参数测量仪操作规程》
一、前言
电参数测量仪是一种用来测量电路中各种电参数的仪器，包括电压、电流、功率等。

为了保证仪器的正常使用和操作的安全性，制定了以下的操作规程。

二、仪器准备
1. 检查电参数测量仪的外观是否有损坏，如果发现任何损坏，不得进行使用。

2. 确保测量仪的电源连接正确，插头应该插牢固，不得出现松动。

3. 启动测量仪前应对仪器进行必要的预热和校准。

三、正常操作
1. 开机
2. 选择测量模式
3. 设置参数
4. 连接电路
5. 进行测量
6. 记录数据
7. 关机
四、特殊情况处理
1. 在操作过程中，如果发现电参数测量仪出现异常现象，应立即停止使用并进行检查处理。

2. 如果在操作过程中出现电路异常，如漏电、过载等，应按照安全操作规程处理。

五、操作注意事项
1. 在进行测量前，应检查被测电路是否已断电，避免发生触电事故。

2. 在操作过程中，应注意仪器和电路的连接是否牢固，避免接触不良和短路。

3. 操作人员应穿戴静电防护设备，以防止静电对测量结果的影响。

六、注意事项
1. 测量仪器的保养和维护是保证仪器正常运行的重要保障，必须经常对仪器进行清洁和检查。

2. 在使用过程中，若发现测量仪器有异常或损坏，请立即停止使用，并通知维修人员进行处理。

七、结语
遵守以上规程并严格按照操作步骤进行操作，可保证电参数测量仪的正常使用和人身安全。

任何违反规程导致的损坏或事故，相关责任人将承担相应的责任。

DL8电参数测量仪操作说明书D 系列数字电流电压表二、主要技术参数供 电 电 源显 示 范 围测 量 精 度变 送 输 出两路继电器触点容量耐 压 强 度AC/DC 85～265V 50Hz/60Hz DC 24V(订做)0.001-9999浮动小数点显示±0.5%F.S ±2digit(测量交流频率在100Hz以内）4～20mA 带负载能力≤600Ω,精度:±0.5%F.S AC 250V/3A或DC 30V/5A电源端子与各端子之间、继电器输出端子与各端子之间,AC 1800V 漏电流0.5mA,60S;各输入、输出弱电压信号端子之间DC 600V 漏电流0.5mA,60S 96W*48H*100L通 讯绝缘电阻使用工作环境采样速度温度：0-50℃ 相对湿度：≤85%RH 2次/S 外形尺寸标准RS485通讯接口,Modbus RTU 协议≥100MΩ/500V DC⊙精度等级为0.5%F.S⊙交/直流通用(对交流信号测真有效值)⊙不同的输入通道对应不同的量程,测量范围宽⊙两路上下限可设置的报警输出功能⊙一路4-20mA变送输出⊙RS485通信接口，Modbus RTU通信协议三、面板名称①使用时请注意输入通道与量程对应关系，否则会导致仪表损坏。

②输入信号不要超过量程的1.2倍。

③测量交流时,可测范围0～200Hz.减少键增加键移位键AL1:报警1#指示灯AL2:报警2#指示灯SET:参数选择/确认键测量值/参数代码显示→→→→→→→→△一、仪表型号量程范围A：交/直流电流 V:交/直流电压10:表示无通信功能 18:表示带通信功能报警方式:C:表示两路报警输出功能:R:表示继电器报警输出 D:表示带报警输出及变送输出DL8系列智能电压电流表DL8-□□□□□□DL8-RC10V600DL8-DC10V600DL8-DC18V600DL8-RC10A1000DL8-DC10A1000DL8-DC18A1000DL8-RC10A1DL8-DC10A1DL8-DC18A1IN1：0～10V；IN2：0～100V；IN3：0～600V IN1：0～10V；IN2：0～100V；IN3：0～600VIN1：0～10V；IN2：0～100V；IN3：0～600VIN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A)IN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A)IN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A) IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA无4-20mA 4-20mA 无4-20mA 4-20mA 无4-20mA 4-20mA型 号报 警变 送 功 能 无无RS485无无RS485无无RS485通 讯二路二路二路二路二路二路二路二路二路输入通道与量程默认通道与量程IN3:600VIN1:5AIN3:1000mA 参数值/输入代码显示KK073-1(A/0)四、操作说明①仪表上电第二行LED默认交替显示量程与输入通道,按( )键后只显示量程,再按( )恢复默认状态。

华知科三相智能电参数测量仪说明书电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。

将负载用电源接到固定的端子上。

按下仪表电源开关，接通仪表电源。

接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。

如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。

电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。

电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。

其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。

电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。

科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。

其用途广泛，在计量测试领域占有重要地位。

电测量仪器主要利用比例技术实现测量。

对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。

提供比例的装置犹如天平，标准器则相当于砝码。

根据这一类比制成的较量仪器有直流电桥、直流电位差计等。

对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。

因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。

此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。

根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。

除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。

PM99系列智能电参数测量仪用户使用手册DIGITAL POWER METER USER’S MANUAL普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单前言感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITAL POWER METER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。

请妥善保存手册，以便遇到问题能够快速查阅。

注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。

手册内容有可能改变，恕不另行通知。

安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。

本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。

不要在放有易燃易爆品的地方使用仪器。

在这种环境下使用任何电气仪器都有可能造成安全伤害。

保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。

供电电源打开电源前请确保供电电源电压与额定电压匹配。

勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。

第一章基本原理一、原理框图图1原理框图仪器主要由输入（电压、电流输入）、微型计算机、显示和接口部分组成。

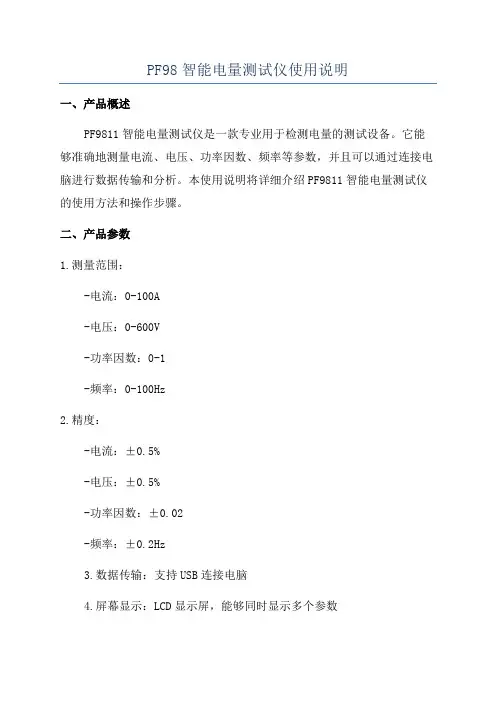

PF98智能电量测试仪使用说明一、产品概述PF9811智能电量测试仪是一款专业用于检测电量的测试设备。

它能够准确地测量电流、电压、功率因数、频率等参数，并且可以通过连接电脑进行数据传输和分析。

本使用说明将详细介绍PF9811智能电量测试仪的使用方法和操作步骤。

二、产品参数1.测量范围：-电流：0-100A-电压：0-600V-功率因数：0-1-频率：0-100Hz2.精度：-电流：±0.5%-电压：±0.5%-功率因数：±0.02-频率：±0.2Hz3.数据传输：支持USB连接电脑4.屏幕显示：LCD显示屏，能够同时显示多个参数三、使用步骤1.开机准备：插入电源适配器，并将测试仪连接到要测量的电路上。

2.开机操作：-按下电源按钮，屏幕会亮起并显示系统信息。

-然后按下测量按钮，进入测量模式。

3.参数设置：-按下设置按钮，选择要测量的参数类型，如电流、电压等。

-通过加减按钮进行数值调整，使其适应待测电路的要求。

-设置完成后，按下确认按钮保存设置。

4.开始测量：-确认设置后，屏幕会显示当前测量的参数数值。

-在测量过程中，可以通过加减按钮进行微调。

-测量结束后，按下停止按钮，停止测量。

5.数据传输：-将测试仪通过USB线连接到电脑上。

-电脑会自动识别设备并打开数据传输界面。

-在数据传输界面上，可以选择导出数据或进行更多数据分析。

四、注意事项1.在使用前，请确保电量测试仪和被测电路之间的连接正确稳固。

2.使用时请避免水浸湿或碰撞设备。

3.不要使用有损坏的电源适配器。

4.在进行数据传输时，请确保电脑和测试仪的连接正常，并保持稳定的通信。

5.如需进行更多高级操作，请参考附带的详细操作手册。

通过以上使用说明，您应该可以顺利使用PF9811智能电量测试仪进行电量测量。

这款设备准确、方便、易用，并且具备数据传输和分析的功能，非常适用于电力行业、工程领域以及科研实验等场景。

只要按照正确的操作步骤进行操作，您将能够轻松完成各种电量测量任务。

L9901智能电力参数综合测试仪操作手册12L9901智能电力参数综合测试仪使用说明书要新占保定市力兴电子设备有限公司重要提示:1、仪器在不使用的情况下,请及时关闭电源!2、充电电池属于消耗部件,应注意维护,在使用时充电电池有效容量会随时间逐渐降低,从而使有效使用时间缩短,为了尽量提高电池寿命,请注意以下维护措施:●如果长期不使用仪器,请定期进行充电,电池应至少每月充电一次;●严禁亏电使用,亏电将严重缩短电池寿命,甚至使电池报废,当仪器欠电时,应马上关闭电源,进行充电。

避免因电池放电时间过长而导致电池失效。

3、指示灯说明:功能灯:输出过流时,功能灯亮红色并闪烁;电流输出过程中严重欠电时,功能灯亮蓝色。

充电灯:充电过程中亮红色;充电完成后亮绿色。

目录一、概述 (3)二、主要功能与特点 (3)三、主要技术指标 (4)四、面板及各键功能介绍 (4)五、变压器容量、空载、负载、零序阻抗测试及菜单操作方法 (5)六、注意事项 (21)七、售后服务 (21)八、附录 (22)一、概述:L9901智能电力参数综合测试仪,是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器。

该仪器电路设计精巧,思路独特,仪器内部采用先进的六路同步交流采样及数字信号处理技术,成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。

线电压采集引入角度,而非传统的乘固定系数,从而能够真实反映变压器试品的真实电压。

同时仪器测量引入了必要的校正(如: 电压校正、电流校正、温度校正、频率校正)。

从而使其性能优越,功能强大,体积小,重量轻,操作简单方便,数据准确可靠,可完全取代传统仪表的测试方法,可显示并记录用户关心的所有测量数据,可作为现场高精度交流指示仪表使用。

使用该仪器可大大提高工作效率,减轻劳动强度。

二、主要功能与特点:1. 容量的测量:仪器内置可充电电池,仪器本身可输出三相正弦波逆变电源,无需任何外部电源可实现配电变压器容量的测量和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。

使用说明书V 1.10感谢您选择感谢您选择诺雅克诺雅克诺雅克公司公司PMA700系列系列智能电力参数测量仪智能电力参数测量仪智能电力参数测量仪产品产品产品。

如果您想了解如果您想了解诺雅克诺雅克诺雅克公司更多的产品信息公司更多的产品信息公司更多的产品信息或或者在使用PMA700的过程中遇到了什么问题过程中遇到了什么问题，，请与我们的技术支持联系或者通过我们的网站了解相关信息站了解相关信息。

声明：由于标准由于标准、、技术和材料的变更技术和材料的变更，，文中所述特性和本资料的图像只有经过我们的业务部门确认后确认后，，才对我们有约束才对我们有约束。

定货前请垂询本公司以获得本产品的最新资料定货前请垂询本公司以获得本产品的最新资料。

资料的资料的变变更将不另行通知另行通知，，敬请谅解敬请谅解。

注意事项项注意事使用此仪表在以下条件下才能正常工作：1．仪表工作电源：85~265V AC/DC（可用30VDC输入；当为直流输入时，23号端子为+端，24号端子为-端），电压超过此范围仪表可能不会正常工作或永久损坏。

2．仪表二次侧输入电压电流信号范围：电压0~690V（线电压）或0~400V（相电压），电流0~6A，超过此范围仪表可能不会正常工作或永久损坏。

3．仪表输入电压电流信号接线请严格按照使用说明书中的接线方式连接。

4．工作温度：-20℃~60℃，超过此温度范围仪表可能不会正常工作或永久损坏。

PMA700工作电源接线图工作电源范围:85~265V AC/DC此使用说明书不是针对未经培训人员使用的操作手册，未按使用手册操作或在其正常使用范围外所引起的问题，本公司概不负责。

为了保证客户人身安全和使PMA700智能电力参数测量仪能更好地发挥它的作用，更好的为您服务，在安装、操作、维护仪表之前请仔细阅读此用户使用说明书。

以下出现在本手册中或设备上的特殊信息用来警示潜在的危险或用于阐释和规定操作规程，请注意：1、请在规格范围内使用电源及负载；2、请您确认接线是否正确后进行通电，避免错误的接线导致仪表的损坏；3、请必须在断电后进行维护；4、请与高压、大电流的动力线做分开配线，且避免与动力线做平行配线或同一配线；标有此类安全标志是示意周围存在着电力危险，若不遵守一定的规则可能会导致人身伤害。

电参数测试仪简介电参数测试仪是一种用于测量和监测电路中各种电气参数的仪器。

它能够准确测量电压、电流、阻抗、功率因数等参数，帮助工程师和技术人员对电路的性能进行评估和优化。

功能与特点电参数测试仪通常具有以下功能和特点：测量范围广电参数测试仪可以覆盖广泛的电气参数范围，包括直流和交流电压、电流、频率、阻抗、功率因数等。

高精度测量电参数测试仪采用精确的测量技术，能够提供高度准确的电气参数测量结果。

它通常具有高分辨率和低测量误差，能够满足对精度要求较高的应用场景。

多种测量模式电参数测试仪通常支持多种测量模式，包括实时测量、峰值测量、均方根测量等。

这些测量模式可以满足不同应用情况下的需求。

数据记录与分析电参数测试仪可以记录测量数据，并提供数据存储和导出功能。

同时，它还可以通过内部的数据分析算法，对测量数据进行分析和处理，帮助用户更好地理解电路的性能。

易于操作电参数测试仪通常具有友好的用户界面和操作方式，使得操作人员能够快速上手。

一些高级的电参数测试仪还支持触控屏幕和图形化界面，提供更直观和便捷的操作体验。

外部接口与通信电参数测试仪常常具有各种外部接口和通信功能，包括USB、RS-232、LAN等。

这些接口和通信功能使得电参数测试仪可以与计算机、数据采集系统等外部设备进行连接和数据交互，提供更灵活和多样化的应用方式。

应用领域电参数测试仪在许多电气行业中被广泛使用，主要包括以下应用领域：电力系统电参数测试仪在电力系统中扮演重要角色，用于测试和监测发电机、变压器、电缆、继电器等设备的电气参数。

通过对电力系统进行全面的电参量测试，可以确保电气设备的正常运行，并提供数据支持进行设备的维护和改进。

工业自动化在工业自动化领域，电参数测试仪被用于测试和监测各种电气设备的性能。

它可以测量和分析电机、伺服驱动器、PLC等设备的电气参数，帮助工程师对设备进行调试和优化。

新能源领域随着可再生能源的快速发展，电参数测试仪在新能源领域的应用也越来越广泛。

8902F1/8904F数字电参数测量仪使用说明书(Ver2.10)青岛青智仪器有限公司地址：青岛市崂山区山东头路58号盛和大厦1号楼五层邮编：266101电话/传真：0532--81920028(多线)，81920029(多线)技术热线：(0)139****0323网址： Http：//目录第一章 概述 (1)第二章 主要技术参数 (2)第三章 仪器使用说明 (3)一、前面板说明 (3)二、按键功能介绍 (4)三、参数测试说明 (6)四、后面板及接线图 (6)第四章 串口通讯 (8)第五章 仪器装箱清单 (8)第六章 注意事项及故障排除方法 (9)第一章 概述8902F1/8904F数字电参数测量仪是一种利用单片机技术对信号进行分析处理的智能型仪表。

它的工作原理是：被测量的电压、电流信号首先变换成较小的电压信号，送到高速模拟数字转换器，使之转换成单片机可以处理的数字量。

单片机对采集到的数字量进行运算处理，并将最终计算的结果以数字的形式显示出来，或以串行通讯形式将数据传送给其他设备。

与传统指针式仪表相比，数字电参数测量仪具有以下优点：1.所测信号数值为真有效值。

2.直接数字显示，无读数误差。

3.对于波形失真的信号同样适用。

4.用一台仪器可以测量多个参数。

数字电参数测量仪广泛应用于电机、变电站、发电厂等测试。

仪表型号与功能的对应关系如下表所示:表1 仪表规格型号对照表型号电压、电流、有功功率、频率、功率因数电能累计RS232/RS4858902F1 √ⅹ可选8904F √ √标配RS232/ 可选RS485说明：接线方式---仪表允许的测试接线方式。

不同的接线方式对合计数据的影响见表5。

接线方式的选择依据用户的被测试设备的供电方式，或用户测试需要。

注意仪表检定时：1.电压倍率和电流倍率必须均设为1。

2.线制为三相四线，仪表接线请参照三相四线接线图。

第二章主要技术参数数字电参数测量仪的测试对象为（45~65）Hz交流信号，具体技术参数如下：1．主要技术参数：表2 数字电参数测量仪主要技术指标测量参数 测量范围 测量误差 分辨力电 压 10.0 ～ 500.0单位：V±（0.4%读数+0.1%量程） < 0.1*量程±（0.16%读数+0.04%量程） ≥0.1*量程0.1 V电 流 0.03 ～ 40.0单位：A±（0.4%读数+0.1%量程） < 0.1*量程±（0.16%读数+0.04%量程） ≥0.1*量程0.001A < 5A0.01A ≥5A有功 功率 视电压电流量程而定额定电压380V±（0.16%读数+0.04%量程） PF=1.0±（0.8%读数+0.2%量程） PF=0.50.1W <200W1W <2000W10W ≥2000W功率因数0.05～1.00 ±0.02 额定电压380V 0.01频 率 （45～65）Hz ±0.1Hz 0.1Hz以下功能仅针对8904F电 能 9999.9 MWhPF=1.0： ±（0.16%读数+0.04%量程）PF=0.5：±（0.8%读数+0.2%量程）5位数显示时 间1min～99h59min±0.05% 1分钟注1： 电压、电流允许过载为1.2倍量程上限值。

智能电量测量仪操作说明
1、仪表面板部位功能
①三排LED 显示测量的电量信息或编程时提示信息，分6页分别显示UA B C；IA B C；P Q PF；有功电能无功电；频率。

在电压模式下按可切换显示相电压和线电压
②4个按键用于显示切换或编程设置，▲、▼为切换键；为选择确认键。

③K-千；M-兆为测量数据的数量级。

例如，在电压测量模式下，LED显示220.2，同时K 灯亮表示220.2kV，K 暗则电压数值为220.2V。

④分别对应的测量项目：分别对应三相电压；三相电流；有功功率、无功功率、功率因数；有功电能、无功电能、频率信息。

2、编程操作
在编程操作下，仪表提供了PT参数设置(PT)、CT参数设置(CT)、额定电压选择(U-IN)、额定电流选择(I-IN)、接线方式选择(NET)、循环显示方式控制(CYCL)、脉冲常数选择(INNP)、通讯数据格式选择(DATA)、通讯波特率选择(BAUD)和本机通讯地址设置(ADDR)共10 项设置菜单项目，采用LED 显示的单层全透明菜单结构管理方式：进入编程模式时，第1排LED显示菜单信息项目号并闪烁；第2排LED显示项目菜单信息，第3 排LED显示当前项目菜单下的参数数据。

编程按键操作方法：按住键持续2秒，本仪表自动进入设定状态，每按一下自动进入下一项参数设定，若退出设定，按住键持续2秒即可；在设定状态，每按一下▲键，设定值循环增加，按住不放，设定值快速循环增加，每按一下▼键，设定值循环减小，按住不放，设定值快速循环减小。

智能电量测量仪操作规程
文件编号：HL/PZ-05 一、目的
指导设备操作人员对设备的正确操作，确保安全。

二、适用范围
家用和类似用途电器的电量的检测。

三、使用步骤:
1.插上仪器电源（AC～220V/50Hz）连接负载及其他电源。

2.打开电源开关，接通负载，仪器窗口（A/B/C/D）显示负载的电压V、电流mA、
功率W及功率因数PE/频率Hz的数值。

3.锁定“键”可以锁定某一负载的参数值，“PE/Hz”键可以切换功率因数/频率的
显示方式。

4.测试完毕，关闭电源，收拾整洁。

四、注意事项:
1.使用前，请先确定负载使用的电压，调节调压器输入电压与之相符。

2.该仪器极限负载电压是AC～250V，电流10A，切勿超量程使用。

3.使用时应确保安全，注意触电安全保护。

4.切断电源后应等待5秒之后才能再次打开电源，否则仪器可能显示不正常。

运行检查测试：用一台经过检测确认的产品作为试样，把该产品的引出线插入仪
器的插座上，以该产品原检测数据位依据，检查仪器是否正常显示。

仪表控制面
板指示仪表及指示灯能否正常工作和显示。

五、功能检查说明：
1.若功能有异常，应送仪器维修部进行修理。

对所有维修后的设备需重新检定。

2.从最近上次运行检查正常至运行检查异常之间已检验过的所有产品需要重新用合
格的仪器进行检验。

将设备运行检查结果记录在《检测设备运行检查记录表》上。

3. 运行检查必须每天上、下午上班前各检测一次。

编制：审核：。

电参数测量仪的内容1.电压测量：电参数测量仪可以通过连接电路的两个端点，测量两点之间的电压。

它可以测量交流电压和直流电压，可以直接读取电压值，并且可以选择不同的测量范围。

2.电流测量：电参数测量仪可以通过将测量仪的电流通路与电路中的电流通路连接，测量通过电路的电流。

它可以测量交流电流和直流电流，可以读取电流值，并且可以选择不同的测量范围。

3.功率测量：电参数测量仪可以通过同时测量电压和电流，计算得出电路的功率。

它可以测量交流功率和直流功率，并且可以读取功率的数值。

通过测量功率，可以了解到电路的负载情况和功耗情况。

4.电阻测量：电参数测量仪可以通过连接电阻元件，测量电阻值。

它可以测量不同范围的电阻值，并且可以进行自动或手动调整。

5.频率测量：电参数测量仪可以通过连接电路中的信号源，测量信号的频率。

它可以测量不同范围的频率，并且可以读取频率的数值。

6.安全功能：电参数测量仪通常配备了一系列安全功能，以保证用户的安全。

例如，它通常具有过载保护功能，可以在电压或电流超过设定范围时自动断开电路；它通常具有内置的安全保险丝，可以在电路出现故障时自动切断电路。

7.数据记录和存储：一些高级的电参数测量仪具有数据记录和存储功能。

它们可以将测量结果保存在仪器的内存中，并且可以通过连接计算机或移动设备，将数据导出和分析。

8.其他功能：除了以上主要功能外，电参数测量仪还可以具有其他附加功能，例如波形显示功能、谐波分析功能、温度测量功能等。

这些附加功能可以根据不同的使用需求进行选择和配置。

总之，电参数测量仪是一种功能强大的仪器，可以广泛应用于电力系统、电子工程、仪器仪表等领域。

它可以提供准确可靠的电参数测量结果，帮助用户了解电路的工作状态，并进行相应的维护和调整。

_________________________________________________________________智能电参数测量仪IV-1001/1002/1003使用手册___________________________________________第一章概述IV-1001/1002/1003智能电参数测量仪是集电压测试、电流测试、功率测试、功率因数测试于一体的多功能测量仪。

内部采用高速度处理器，是一种智能式电工仪表。

广泛应用于照明电器、电动工具、家用电器、电机、电热器具等领域的生产企业的生产线、实验室和质检部门。

IV-1001/1002/1003智能电参数测量仪具有以下特点：1、数字显示，读数直观；2、四窗口同时显示真有效值电压、真有效值电流、峰值电流、功率、功率因数、频率，测试快速；3、电压、电流量程自动转换，提高测量精度；4、测量精度不受波形影响；5、可靠性高，寿命长；*6、可自由设定上下限参数，有合格讯响功率。

批量检测提高效率；第二章基本原理基本原理如图1所示：待测设备图1 基本原理框图如图1所示，仪器由模拟部分和数字部分组成。

模拟部分主要由传感器、程控放大器、采样保持器和A/D 等电路组成。

数字部分包含微型计算机、数据存储器和显示部分组成。

被测电压信号通过电压传感器后，信号降低为弱电压信号，根据信号大小，由微型计算机控制，进行程控放大，并通过采样保持器，由模拟/数字转换器A/D 把电压转换成数字信号，并把数字信号传输至微型计算机，计算出电压真有效值（U RMS ）并把数值输出到显示器显示。

被测电流信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过程控放大、采样保持、A/D 转换，在微型计算机里计算出电流真有效值（I RMS ）和电流峰值（I p ）后并显示。

电压真有效值（U RMS ）、电流真有效值（I RMS ）、有功功率（P ）、功率因数（PF ）峰值测量按如下公式计算：上式中N 为以周期内采样的点数（周期取决于被测信号的频率），U i 和I i 为某一采样时刻的数值。

精正仪表J Z2000多功能电参数测量仪使用说明书( Ver. 1.00 )无锡精正仪器有限公司目录第一章概述 (2)第二章主要性能及技术指标 (3)第三章使用说明 (4)第四章使用接线 (6)第五章使用注意事项及故障排除方法 (6)第一章概述JZ2000数字电参数测量仪是一种利用数字采样技术对信号进行分析处理的智能型仪表。

测量信号为0Hz~65Hz交直流信号。

产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。

它的工作过程如下：1. 将被测信号转化成适当幅值的电信号；2. 以远大于被测信号的频率将此信号分割成离散信号；3.利用高速A/D转换器将离散信号转换成数字量；4. 利用微处理器对采集到的数字量进行计算；5. 将最终计算的结果以数字的形式显示出来。

与传统指针式仪表相比，数字式电参数测量仪具有以下优点：1. 所测信号数值为真有效值；2. 直接数字显示，可以减小人为的读数误差；3. 对于波形失真的信号同样适用；4. 用一台仪器可以测量多个参数；5. 易于实现智能化，可以与打印机、计算机连接等。

数字电参数测量仪广泛应用于家用电器、电机、照明设备等产品的测试以及计量部门。

仪器的存贮、保养与维护：仪器应小心轻放，不得摔掷；如仪器长期不用，应每三个月通电工作两个小时；仪器的贮存条件为：a）温度：（0～40）℃；b）湿度：< 90% RH；c）仓库内应保持干燥、无酸碱、易燃、易爆等化学物质和其它腐蚀性气体。

第二章主要性能及技术指标1.测量精度：表2 仪器主要性能及技术指标(以仪器后面为主)参数测量范围工作误差分辨力备注电压（2～300）V ±（0.4%读数+0.1%量程）<100 V0.01 V≥100 V 0.1V允许过载1.2倍量程电流（0.030～50）A 0.001A 允许过载1.2倍量程功率U*I*PF PF=1.0：±（0.4%读数+0.1%量程）PF=0.5：±（0.8%读数+0.2%量程）<100W 0.01W<1000W 0.1W≥1000W 1WI > 0.1A：功率因数0.05～1.0 ±0.01 0.001 I > 0.5A;频率（45～65）Hz ±0.1 Hz 0.1 Hz U > 50 V 输入方式：电压电流均为浮置输入；测量信号最大峰值：电压电流均为最大量程的1.6倍；转换速率：约4000次/秒；显示更新：约5次/秒；整机功耗：< 5W；仪表重量：约3 kg ；仪表尺寸: 宽x 高x深：（310 x 121 x 328）mm。

UTE9802/9811 智能电参数测量仪使用说明书UTE9802UTE9811前言感谢您购置优利德智能电参数测量仪，为了确保正确使用本仪器，在操作仪器之前请仔细阅读手册，特别是有关“安全事项”部分。

如已阅读完手册，建议您将此手册妥善保管，以便在将来使用过程中进行查阅。

版权信息UNI-T 优利德科技（中国）股份有限公司版权所有。

UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。

本公司保留更改产品规格和价格的权利。

UNI-T 保留所有权利。

许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。

本文中的信息将取代所有以前出版的资料中的信息。

UNI-T 是优利德科技（中国）股份有限公司（Uni-Trend Technology(China) Limited）的注册商标。

保固服务仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担，仪器由本公司负责终身维修。

如果原购买者自购该产品之日一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T 或授权的UNI-T分销商购买该产品之日起一年内。

电源线及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运到UNI-T维修中心所在国范围的地点，UNI-T应支付向客户送返产品的费用。
