新旧规范中的汽车荷载比较Prepared on 24 November 2020新旧规范中的汽车荷载比较前言:我国公路桥梁结构设计采用的汽车荷载标准长期以来采用汽车车队的形式,计算荷载和验算荷载相结合的模式。
原规范将汽车荷载划分为汽车—超20级、汽车—20级、汽车—15级、汽车—10级共四个等级,并且每个等级规定了验算荷载——挂车和履带车荷载;而新规范只将汽车荷载分为公路—I级和公路—II 级两个等级,取消了原规范规定的汽车—15级和汽车—10级汽车荷载,并且不考虑验算荷载。
公路—I级相当于原规范的汽车—超20,公路—II级相当于原规范的汽车—20级。
两者对简支梁的内力有什么区别,我们接下来就来分析这个问题。
正文:新旧规范汽车荷载对简支梁产生的内力主要体现在两个方面:1.汽车荷载的计算图式不同。
原规范汽车荷载的计算图式是以一辆加重车和具有规定间距的若干辆标准车组成的车队表示的。
新规范采用车道荷载即由均布荷载和集中荷载组成的图式。
2.冲击系数不同。
旧规范近似地认为冲击力与计算跨径成反比,并与桥梁的结构形式有关。
而新规范采用了结构基频来计算桥梁结构的冲击系数。
一.跨径20米的简支梁的内力分析。
下面以混凝土简支梁为研究对象,分析新旧规范标准汽车荷载效应的差别。
该桥标准跨径20m,主梁全长,计算跨径,桥面净空为净—7m+2×。
主梁结构尺寸如下图示。
设计荷载分别采用《公路桥涵设计通用规范》(JTG D60-2004)采用的公路—I 级、公路—II级与《公路桥涵设计通用规范》(JTJ 021-85)采用的汽车—超20级、汽车—20级进行对比分析。
(一).新桥规计算的荷载效应根据上节中主梁结构纵、横截面的布置,取用其的一根主梁计算其各控制截面的汽车荷载效应。
汽车荷载效应计算按《公路桥涵通用设计规范》(JTG D60-2004)条规定,简支梁结构的冲击系数由下式计算:介于和14HZ之间,冲击系数按下式计算:汽车荷载效应计算结果见下表:汽车一级荷载:汽车二级荷载:(二).按照旧桥规计算的荷载效应汽车荷载效应计算:在汽车荷载效应计算中,直接用规范中采用的标准汽车荷载在主梁上加载,从而计算出主梁各控制截面(支点、四分点和跨中截面)的最大弯矩和剪力效应。

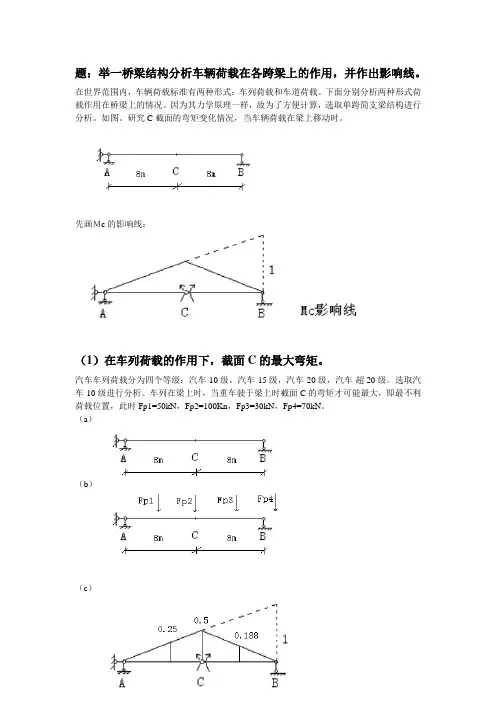

题:举一桥梁结构分析车辆荷载在各跨梁上的作用,并作出影响线。
在世界范围内,车辆荷载标准有两种形式:车列荷载和车道荷载。
下面分别分析两种形式荷载作用在桥梁上的情况。
因为其力学原理一样,故为了方便计算,选取单跨简支梁结构进行分析。
如图。
研究C截面的弯矩变化情况,当车辆荷载在梁上移动时。
先画Mc的影响线:(1)在车列荷载的作用下,截面C的最大弯矩。
汽车车列荷载分为四个等级:汽车-10级,汽车-15级,汽车-20级,汽车-超20级。
选取汽车-10级进行分析。
车列在梁上时,当重车驶于梁上时截面C的弯矩才可能最大,即最不利荷载位置,此时Fp1=50kN,Fp2=100Kn,Fp3=30kN,Fp4=70kN。
(a)(b)(c)(d)(e)先来看车队左行的情况:将Fp2置于C点,如图(b)。
则有(50+100)/8﹥30/850/8﹤(100+30)/8将Fp3置于C点,如图(d)。
则有(100+30)/8﹥70/8100/8=(30+70)/8所以Fp2是临界荷载。
S=Fp1*y1+ Fp2*y2+ Fp3*y3=50*0.25+100*0.5+30*0.188=68.14kN·m 再来看车队右行的情况:由于该结构中心对称,弯矩图也对称,所以右行的情况和左行的情况一样。
综上所述,当车列荷载才此桥梁结构上移动时,截面C的最大弯矩发生在Fp2处于C点时。
总结:对于移动荷载组作用的情况(车列作用于桥梁各跨上即属于这种情况),应先分析什么样的荷载作用位置可能使量值S取得极值,即找到临界荷载,然后再从这些位置中确定最不利位置。
(2)在车道荷载的作用下,截面C的最大弯矩。
车道荷载即一集中力加一均布荷载的汽车重力荷载形式。
车道荷载在结构上产生的内力和车列荷载在结构上产生的内力等效。
求弯矩和求剪力时分别加不同的均布荷载,且大小随等级而异。
对于连续梁,求最大负弯矩时,除在最大影响线所在跨上布置上述荷载外,在其他产生相同符号弯矩的各跨上还要布置量值相同的集中荷载;求最大正弯矩时,除在最大影响线所在跨上布置上述荷载外,在其他产生相同符号弯矩的各跨上还要布置量值相同的均布荷载。
