高压开关柜简介分析

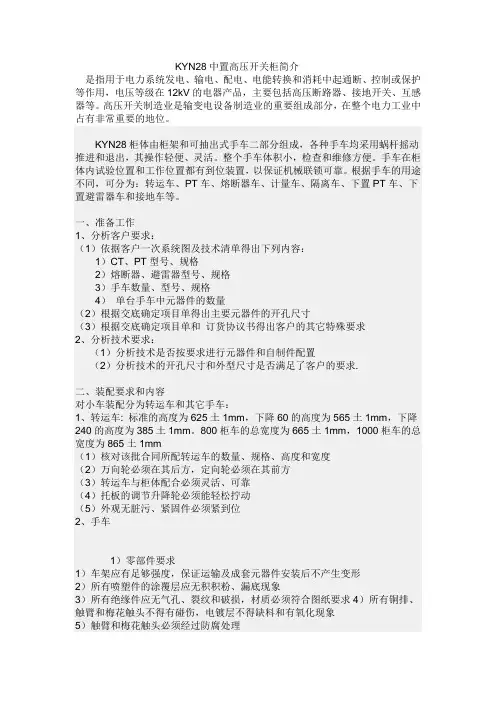

KYN28中置高压开关柜简介是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

一、准备工作1、分析客户要求：（1）依据客户一次系统图及技术清单得出下列内容：1）CT、PT型号、规格2）熔断器、避雷器型号、规格3）手车数量、型号、规格4）单台手车中元器件的数量（2）根据交底确定项目单得出主要元器件的开孔尺寸（3）根据交底确定项目单和订货协议书得出客户的其它特殊要求2、分析技术要求：（1）分析技术是否按要求进行元器件和自制件配置（2）分析技术的开孔尺寸和外型尺寸是否满足了客户的要求.二、装配要求和内容对小车装配分为转运车和其它手车：1、转运车: 标准的高度为625土1mm，下降60的高度为565土1mm，下降240的高度为385土1mm。

800柜车的总宽度为665土1mm，1000柜车的总宽度为865土1mm（1）核对该批合同所配转运车的数量、规格、高度和宽度（2）万向轮必须在其后方，定向轮必须在其前方（3）转运车与柜体配合必须灵活、可靠（4）托板的调节升降轮必须能轻松拧动（5）外观无脏污、紧固件必须紧到位2、手车1）零部件要求1）车架应有足够强度，保证运输及成套元器件安装后不产生变形2）所有喷塑件的涂覆层应无积积粉、漏底现象3）所有绝缘件应无气孔、裂纹和破损，材质必须符合图纸要求4）所有铜排、触臂和梅花触头不得有碰伤，电镀层不得缺料和有氧化现象5）触臂和梅花触头必须经过防腐处理6）底盘车辅助开关S8（实验位置）、S9（工作位置）的触点必须符合合同要求7）闭锁电磁铁的操作电压符合合同要求(AV\DC)（2）零部件配合要求：1）闭锁电磁铁和解锁装置灵活可靠2）程序锁安装不得高出手车左边防护条的最左端3）三相触臂相间、断口和对地安全距离误差不超过正负1、5MM4）接线手车应按《高、低压成套设备二次（辅助回路）下线配置工艺守则》进行接线，要求走线工整，吸盘粘贴牢固且不影响客户安装元器件，线路的通路、开路符合图纸要求5）外观无脏污，紧固件必须紧到位（3）手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM三、装配方法及细则根据不同规格手车，装配细则如下：1、PT车、PT+避雷器车相间距：800柜车为210土1mm，1000柜车为275土1mm。

加绝缘防护措施。

3.环境湿度: 日平均值不大于95%，月平均值不大于90%。

4.地震烈度: 不超过8度。

5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

第二章高压开关柜组成及分类一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件：1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。

高压开关柜简介第一章 高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1母线安装相互位置相别 漆色垂直 水平 引下线 A相 黄 上 远 左B相 绿 中 中 中C相 红 下 近 右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2防护等级 简 称 定 义IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防 尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘 密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

高压开关柜结构及原理总结高压开关柜是电力系统中的重要设备，主要用于控制、保护和监测电力设备和电路。

它具有复杂的结构和精密的原理，在电力系统中起着至关重要的作用。

下面将对高压开关柜的结构和原理进行总结，以便更好地理解和应用这一重要设备。

首先，高压开关柜的结构包括主体、断路器、继电保护装置、操作机构、仪表及辅助设备等部分。

主体是高压开关柜的支撑结构，通常由钢板焊接而成，具有较强的机械强度和稳定性。

断路器是高压开关柜的核心部件，用于在电路发生故障时进行快速切断，保护电力设备和系统的安全运行。

继电保护装置是用来监测电路状态和保护设备的重要部件，能够及时准确地对电路故障进行检测和处理。

操作机构则是用来控制高压开关柜的开关状态和操作模式，保证设备的正常运行。

仪表和辅助设备则用来监测和辅助控制电路的参数和状态，保证电力系统的安全稳定运行。

其次，高压开关柜的工作原理主要包括断路器的动作原理、继电保护的动作原理和操作机构的工作原理。

断路器的动作原理是利用电磁吸合力和弹簧力来实现断开和闭合电路的功能，以保护电力设备和系统的安全运行。

继电保护的动作原理是通过检测电路的参数和状态，当电路发生故障时能够迅速准确地作出动作，切断故障电路，保护设备和系统的安全。

操作机构的工作原理是通过手动或自动控制，实现高压开关柜的开关状态和操作模式的切换，保证设备的正常运行。

总的来说，高压开关柜作为电力系统中的重要设备，具有复杂的结构和精密的原理。

它的正常运行对电力系统的安全稳定运行起着至关重要的作用。

因此，我们必须深入理解高压开关柜的结构和原理，加强对其运行机理的认识，提高对其操作和维护的技能，以保证电力系统的安全可靠运行。

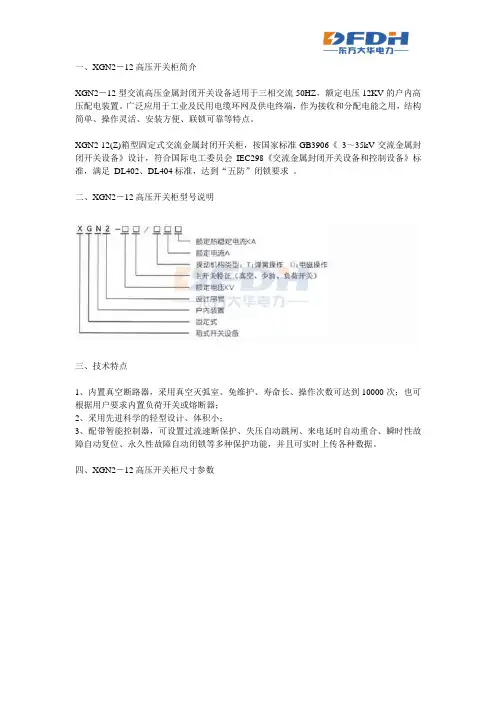

一、XGN2－12高压开关柜简介XGN2－12型交流高压金属封闭开关设备适用于三相交流50HZ，额定电压12KV的户内高压配电装置。

广泛应用于工业及民用电缆环网及供电终端，作为接收和分配电能之用，结构简单、操作灵活、安装方便、联锁可靠等特点。

XGN2-12(Z)箱型固定式交流金属封闭开关柜，按国家标准GB3906《3～35kV交流金属封闭开关设备》设计，符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准，满足DL402、DL404标准，达到“五防”闭锁要求。

二、XGN2－12高压开关柜型号说明三、技术特点1、内置真空断路器，采用真空灭弧室、免维护、寿命长、操作次数可达到10000次；也可根据用户要求内置负荷开关或熔断器；2、采用先进科学的轻型设计、体积小；3、配带智能控制器，可设置过流速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能，并且可实时上传各种数据。

四、XGN2－12高压开关柜尺寸参数五、操作简介1、停电操作分断断路器――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内，从上往下拉，拉到下隔离分断位置――取出操作棒，再插入闭锁机构上的上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄插入闭锁机构的接地开关操作孔内，从下往上推，使接地开关合闸――将闭锁机构上的小手柄扳到检修位置――打开前门――取出后门程序锁钥匙，打开后门――停电操作完毕。

2、送电操作将后门关好锁定，取出钥匙并放入前门内――关闭前门，将闭锁机构上的小手柄扳到"分断闭锁"位置，自动锁定了前门――将操作棒插入闭锁机构上的接地开关操作孔内，从上往下拉，使接地开关分闸――取出操作棒，插入闭锁机构上的上隔离孔内，从下往上推，推到上隔离闭合位置――取出操作棒插入闭锁机构上的下隔离操作孔内，从下往上推，推倒下隔离闭合位置――将手柄扳到"工作"位置，这时可将断路器合闸。

高压开关柜的电气原理
高压开关柜是一种用于控制和保护高压电气设备的设备。

其电气原理包括以下几个方面：
1. 高压开关柜的主要功能是对高压电气设备进行控制，包括开关设备的操作、控制和保护。

其电气原理基于电磁原理和电气控制原理，通过控制电气信号的输入和输出来实现对高压设备的控制。

2. 高压开关柜通常采用低压控制回路，使用电磁继电器、开关、按钮等元件来实现对高压设备的控制。

通过控制回路中的控制电源和控制电流，实现对高压设备的开启、关闭、故障检测等功能。

3. 高压开关柜还包括保护功能，如过电流保护、短路保护、漏电保护等。

这些保护功能是通过监测高压设备的电流、电压等参数来实现的，一旦出现异常情况，高压开关柜会通过保护装置及时切断电源，保护设备和人身安全。

4. 高压开关柜还具有监测和显示功能，可以监测和显示高压设备的各种参数，如电流、电压、功率因数等。

通过这些监测和显示功能，维护人员可以及时了解设备的运行情况，预防设备故障和事故的发生。

总结来说，高压开关柜的电气原理是基于电磁原理和电气控制原理，通过控制电气信号的输入和输出实现对高压设备的控制、保护、监测和显示等功能。

环网型高压开关柜和终端型高压开关柜的区别在哪里（文章主推关键词：高压开关柜、高压环网柜、高压开关柜厂家）一、高压开关柜简介高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。

比较常见的是10kv高压开关柜，主要分为全绝缘充气柜、环网柜、中置柜、空气绝缘环网柜、固体绝缘环网柜等。

高压开关柜具有架空进出线、电缆进出线、母线联络等功能，主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

二、环网型高压开关柜和终端型高压开关柜的用途高压配电系统是通过电缆接入外部10kv高压电源，然后从高压进线柜接入，通过高压出线柜分配到对应的变压器上。

对于比较重要的用电负荷，为了确保供电可靠性，往往会采用环形供电系统。

也就是高压主干线形成一个闭合的环形，电源接入环形的一点，使得出线柜左右两侧都可以接入电源，当一侧出现故障时，另一侧可以继续供电。

根据用途的不同，也就产生了环网型高压开关柜简称高压环网柜，以及终端型高压开关柜也就是出线柜。

高压环网柜结构简单，主要以负荷开关为主开关，起到环网配电的作用。

终端型高压开关柜作为出线柜，结构相对复杂。

三、高压开关柜厂家广东紫光电气有限公司位于东莞市茶山镇，是一家有着18年高压开关柜生产经验的高压开关柜厂家。

紫光电气拥有高压环网柜、全绝缘充气柜、高压中置柜生产能力，同时具备固体绝缘环网柜和空气绝缘环网柜生产资质，是一家产品种类齐全的高压开关柜厂家。

紫光电气同时具备电力工程施工资质，承接东莞电力工程安装。

高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。

本文将介绍高压开关柜的结构组成以及其基本参数。

一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。

柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。

2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。

断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。

3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。

其主要作用是确保维修和检修操作的安全。

4. 接地开关：用于将电气设备接地，以提供额外的安全保护。

接地开关能够有效地排除设备中的残余电流，减少触电风险。

5. 电流互感器（CT）：用于测量电路中的电流。

电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。

6. 电压互感器（VT）：用于测量电路中的电压。

电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。

7. 仪表仪器：用于监控和显示电气设备的状态和参数。

常见的仪表包括电压表、电流表、频率表等。

二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。

2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。

3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。

4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。

5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。

6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。

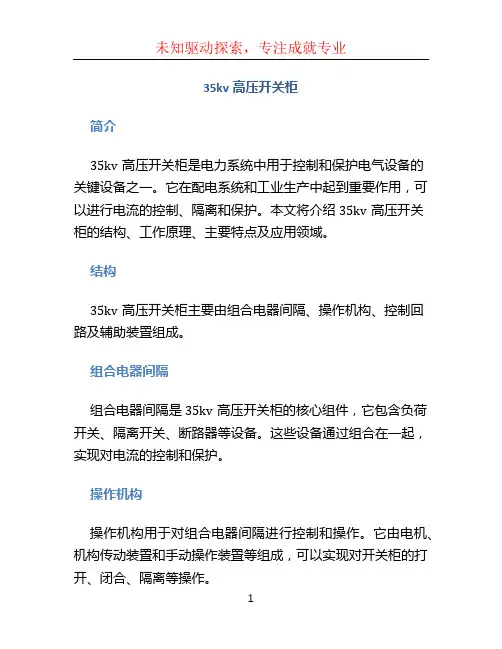

35kv高压开关柜简介35kv高压开关柜是电力系统中用于控制和保护电气设备的关键设备之一。

它在配电系统和工业生产中起到重要作用，可以进行电流的控制、隔离和保护。

本文将介绍35kv高压开关柜的结构、工作原理、主要特点及应用领域。

结构35kv高压开关柜主要由组合电器间隔、操作机构、控制回路及辅助装置组成。

组合电器间隔组合电器间隔是35kv高压开关柜的核心组件，它包含负荷开关、隔离开关、断路器等设备。

这些设备通过组合在一起，实现对电流的控制和保护。

操作机构操作机构用于对组合电器间隔进行控制和操作。

它由电机、机构传动装置和手动操作装置等组成，可以实现对开关柜的打开、闭合、隔离等操作。

控制回路控制回路包括电源回路、控制信号传输回路和保护回路等。

它们通过电路连接和信号传递，完成对开关柜的控制、监测和保护。

辅助装置辅助装置包括照明装置、故障指示装置、电气仪表、冷却装置等。

它们为开关柜的正常运行和维护提供了必要的条件和设备。

工作原理35kv高压开关柜主要通过组合电器间隔来实现电流的控制和保护。

当电流超过设定值时，保护装置将发送信号给控制回路，控制回路通过操作机构打开断路器或隔离开关，切断电流，从而保护电气设备。

在运行过程中，操作机构可以通过手动或远程控制实现对开关柜的操作。

控制回路通过电源回路提供电能，通过控制信号传输回路实现信号的传递和控制。

辅助装置则提供了对开关柜的照明、监测、故障诊断和冷却等功能，保证了开关柜的正常运行和维护。

主要特点35kv高压开关柜具有以下主要特点：1.高压等级：能承受35kv及以下的高压电流，适用于中、小型配电系统和工业生产。

2.功能完善：具有控制、隔离、保护等功能，可满足不同场合的电气设备需求。

3.安全可靠：设有过载、短路等保护装置，可实现对电气系统进行可靠保护。

4.操作便捷：操作机构灵活方便，可实现手动或远程控制，提高了操作效率。

5.结构合理：组件安装紧凑，占地面积小，适应不同的安装环境。

KYN28高压开关柜的简介一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置及状态显示灯，以保证联锁可靠。

开关柜内有安全可靠的连锁装置，能满足“五防”要求：(1、防止误操作断路器；2 、防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 、防止带电挂接地线，即防止带电合接地开关；4、防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）、断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

b)、当接地刀处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

C)、接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

d)、断路器在工作位置时，二次插头被锁定不能拔出。

为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。

二、高压倒闸操作的特点看似作业方式简单、作业过程明了，实则隐含着巨大的作业风险，往往在不经意间就可能导致电气恶性事故的发生，轻则误停电、误送电、引起生产过程被打乱，重则发生带接地线合闸送电引起短路、配电设备损坏，带负荷拉合闸刀，引起弧光短路、设备损坏，更严重的甚至发生操作人员和检修人员误入带电间隔引起触电死亡，对那些“五防”功能不健全的配电装置更易发生误操作事故。

1、操作前应先核对设备名称、编号及其运行状态（位置）含四种状态(1、冷热等结合烧结一线高压柜实际，假若512需停电，则应先断开102烧结开关，再断开金33开关，其后依次拉开金1022刀闸、金331刀闸；送电时先检查金33开关确在开位，再推上金331刀闸，合上金33开关，其次是检查金102开关确在开位，然后推上金1022刀闸，合上金102刀闸。

高压开关柜的电气设计分析高压开关柜是电力系统中的重要设备，用于控制和保护电力设备和线路。

其电气设计分析主要包括以下几个方面：1. 电气设计指标：高压开关柜的电气设计需要根据具体的使用要求和环境条件制定设计指标，包括额定电压、额定电流、短路电流、工作频率、环境温度等。

这些指标直接影响到开关柜的设计选型和工作性能。

2. 设备配置和布局：根据工程需求和电气设计指标，确定高压开关柜的设备配置和布局。

这包括开关设备的种类和数量、保护装置的设置、接地装置的安装位置等。

合理的设备配置和布局能够提高开关柜的操作便利性和维护性。

3. 主回路电气设计：主回路是高压开关柜的主要组成部分，需要进行电气设计分析。

主回路设计包括电缆选择、导线截面计算、电流互感器和电流传感器的选择、高压开关设备的合理配合等。

电气设计分析需要确保主回路的电气参数满足系统运行的要求。

4. 控制回路电气设计：控制回路是高压开关柜的另一个重要组成部分，用于控制开关设备的运行和保护装置的动作。

控制回路电气设计包括控制电路的图纸设计、控制电路元件的选择和安装、继电器和接触器的选型等。

电气分析需要确保控制回路的电气参数稳定可靠，能够准确地实现开关设备的控制和保护功能。

5. 开关柜的接地设计：高压开关柜的接地设计是电气设计中关键的一部分。

开关柜的金属外壳和设备必须接地，以确保人身安全和设备正常运行。

接地设计包括接地装置的选择和设置、接地线的规格和敷设方式等。

电气设计分析需要确保开关柜的接地系统具有低阻抗、可靠地保证设备的接地。

6. 安全防护和绝缘设计：高压开关柜是高电压设备，其安全防护和绝缘设计至关重要。

安全防护设备包括安全间隔、安全开关和操作机构的配置等；绝缘设计包括绝缘支持、绝缘保护、外绝缘和内绝缘等。

电气设计分析需要确保开关柜具有良好的安全性能和绝缘性能，以确保设备正常运行和人身安全。

高压开关柜的电气设计分析涉及到多个方面的内容，需要根据具体的工程需求和运行要求进行综合考虑，以确保开关柜具有良好的电气性能和安全性能。

电力行业高低压开关柜基本知识简介电力行业是一个非常重要的行业，在现代社会中，电力的应用已经无处不在。

高低压开关柜作为电力系统中的重要组成部分，其作用不可忽视。

一、高低压开关柜的基本概念开关柜是电气设备中一种常见的组合式装置。

它是由各种电器元件通过金属导轨连接，在一个封闭的箱体内组合而成的。

高低压开关柜是指能够承受高电压或低电压电流的开关柜。

高压开关柜带有绝缘功能，通常承受10千伏以上电压，用于变电站和配电所等场所。

低压开关柜一般用于承受1千伏以下的电压，用于工厂、商店、医院等地方。

二、高低压开关柜的分类1、按用途分类：工频开关柜、滤波开关柜、应急开关柜、补偿开关柜等。

2、按安装方式分类：固定式开关柜、可拆式开关柜、嵌入式开关柜等。

3、按功能分类：配电开关柜、控制开关柜、操作开关柜等。

4、按电器元件分类：空气开关柜、真空开关柜、气体灭弧开关柜等。

5、按结构分类：单柜开关柜、双柜开关柜、组合开关柜等。

三、高低压开关柜的主要组成部分1、主回路：电力系统的主要部分，由接触器、隔离开关、断路器等组成。

2、辅助回路：用于控制主回路的开关，包括定位控制、接地、保护等。

3、绝缘材料：被用于保障开关柜中电气元件与金属外壳之间的绝缘。

4、金属外壳：开关柜的外部部分。

四、高低压开关柜的维护和保养1、定期巡视：每月对开关柜的外观状况进行检查，定期用软刷进行清洁。

2、检查接线：开关柜内部的接线必须保证松动、腐蚀、电弧痕迹等情况。

如发现问题应及时处理。

3、检查绝缘：每年检查一次绝缘状况，如发现问题，应及时修复或更换。

4、定期维护：每半年对开关柜进行全面的检修和维护。

五、高低压开关柜的安全事项1、使用前要检查开关柜的绝缘状况以及接线是否牢固。

2、使用过程中不能带带手套或衣物触碰开关柜内部元件。

3、严禁操作人员对开关柜任何元器件的改动和修改。

4、操作人员必须具有一定的电器基础知识和安全意识。

5、操作人员必须遵守开关柜的相关使用规定，定期对开关柜进行检查和维护。

35kv高压开关柜简介35kv高压开关柜是一种用于电力系统的电气设备，主要作用是在电力配电系统中实现电路的开闭、控制和保护。

本文将对35kv高压开关柜的结构、工作原理、应用领域等进行详细介绍。

结构35kv高压开关柜一般由高压柜体、隔离开关、真空断路器、电流互感器、电压互感器、保护和控制设备等组成。

•高压柜体：高压柜体是35kv高压开关柜的主体部分，由金属外壳、断路器室、交流室、低压室等组成，承载着安装其他组件的功能。

•隔离开关：隔离开关主要用于在检修和维护过程中与电源主回路分离，确保操作人员的安全。

•真空断路器：真空断路器是35kv高压开关柜中最重要的组件之一，用于对电路进行开闭操作和短路保护。

其具有结构简单、操作可靠、维护方便等优点。

•电流互感器和电压互感器：电流互感器和电压互感器主要用于对电流和电压进行测量和保护。

它们将高压系统中的电流和电压转化为低压信号，供保护和控制设备使用。

•保护和控制设备：保护和控制设备主要用于对35kv 高压开关柜进行监测和控制。

它们包括微机保护装置、仪表、显示屏等，可以实现对电路状态的实时监测和故障诊断。

工作原理35kv高压开关柜的工作原理主要包括开闭操作、保护和控制。

•开闭操作：通过操作隔离开关和真空断路器，实现对电路的开闭操作。

当电路需要断开时，先操作隔离开关将电源与主回路隔离，然后操作真空断路器进行断电操作。

•保护：35kv高压开关柜中的保护装置主要包括过电流保护、短路保护、过载保护等。

这些保护装置可以根据电路的工作状态，及时切断电源，保护电力设备的安全运行。

•控制：35kv高压开关柜中的控制装置可以实现对电路状态的监测和控制。

通过微机保护装置和显示屏，可以实时监测电路的运行情况，并提供故障诊断和操作指导。

应用领域35kv高压开关柜广泛应用于电力系统中的变电站、工矿企业、轨道交通等场所。

它们可以实现对电力设备的开闭、控制和保护，确保电力系统的安全运行。

在变电站中，35kv高压开关柜用于对电力系统进行分配和控制，实现电能的传输和配送。

开关柜开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。

如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载.开关柜常见分类：1、低压抽出式开关柜2、交流低压配电柜3、金属铠装移开式开关柜4、低压固定分隔式开关柜5、高压电容器柜6、高压开关柜1.1高压开关柜简介高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

1.2高压开关柜的组成及元器件1.2.1开关柜的组成开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

高压开关柜柜体的材料:(1)冷扎钢板或角钢(用于焊接柜)；(2)敷铝锌钢板或镀锌钢板(用于组装柜)；(3)不锈钢板(不导磁性)；(4)铝板((不导磁性)。

高压开关柜柜体的功能单元：(1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构；(2)断路器室；(3)电缆室；(4)继电器和仪表室；(5)柜顶小母线室；(6)二次端子室。

1.2.2 柜内电器元件柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10],电压互感器简称PT[如:JDZJ-10],接地开关[如:JN15-12],避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型],隔离开关[如:GN19-12、GN30-12、GN25-12],高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)],高压接触器[如： JCZ3-10D/400A型],高压熔断器[如：RN2-12、XRNP-12、RN1-12],变压器[如:SC(L)系列干变、 S系列油变],高压带电显示器[GSN-10Q型],绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套],主母线和分支母线,高压电抗器[如串联型:CKSC和起动电机型:QKSG],负荷开关[如:FN26-12(L)、FN16-12(Z)],高压单相并联电容器[如:BFF12-30-1] 等等。

35kv高压开关柜35kv高压开关柜35kv高压开关柜简介本商品是按国家规范GB3906《3~35kV户内沟通金属关闭开关设备》中最高级级金属铠装式类型方案的，契合世界电工委员会IEC60298《额外电压1kV以上52kV以下沟通金属关闭开关设备和操控设备》规范，满意DL402,DL/T404规范，具有五防闭锁功用。

本商品致使了国表里同类商品的利益，构造紧凑，安全牢靠，修补便当，功用优于其它型式的商品。

35kv高压开关柜的特征选用热缩绝缘材料及环氧涂覆绝缘技能，优化电极形状，柜体构造紧凑，减小占地上积;开关柜柜体选用优异敷铝锌钢板经数控钣金加工成形后，经过高强度螺栓螺母和铆螺母联接而成，构件外表选用喷塑或镀锌技能;开关柜各功用小室均选用隔板封隔，并设有独立的压力开释通道。

本商品适用于额外电压为3~十kV，50Hz，额外电流630~3150A三相沟通单母线及单母线分段体系，作为承受和分配电能之用。

可满意各品种型发电厂，变电站(所)及工矿公司的运用央求。

35kv高压开关柜适用环境1.周围空气温度;-15℃～40℃：2.海行翻开：十00m及以下：3.湿度条件：日均匀值不大于95%，水蒸气压力日均匀值不超2.2kPa：月均匀值不大于90%，水蒸气压力月均匀值不超1.8kPa4.地震烈度：不跨过8度35kv高压开关柜适用方案：发电厂、工矿企作业单位配电及二次变电所的受电、送电、及大型高压电动机的操控等环境湿度：日均匀相对湿度95%，月均匀相对湿度90%既可配进口的VD4真空断路器，也可配国产的VS1真空断路器;具有牢靠的五防功用，契合GB3906、DL403、DL/T404、DL/T539等项规范;可联络多根电缆，设备修补便当。
