高压二氧化碳消防系统的设计与应用【要害词】高压二氧化碳性能设计方法应用范围【提要】本文结合火力发电厂、变电站二氧化碳消防系统的应用与设计特点，全面的论述、介绍了高压二氧化碳消防系统的各种设计方法和应用范围，并为二氧化碳消防系统在电力工程的应用提供了新的思路。
1£前言二氧化碳消防系统差不多在世界范围内存在和开展了几十年，技术日趋完善，但由于其灭火效能及灭火药剂浓度和较高的存储压力远不能与卤代烷灭火系统相比，加之对人体有一定的危害性，因此在相当一段时期内卤代烷消防系统一支独秀，无形中限制了二氧化碳消防系统的开展应用，自从发现卤代烷对大气臭氧层巨大的破坏力而被逐步取缔，而同时各种替代系统的研究成果层出不穷的情况下，二氧化碳作为一种洁净的，对环境几乎不构成污染的灭火剂而再一次得到人们的重视，从某种意义讲，二氧化碳作为一种廉价，制取本钞票低，来源广泛，性能价格比相当高，应用范围广泛，仍然是一种有开展前途的灭火系统。
电力系统600MW火力发电厂参考设计中，将二氧化碳气体灭火系统推举为首选气体消防系统，确实是根基基于上述优点来考虑的。
特别是其经济性与其他种类的灭火系统相比，占有尽对的优势。
不能否认，二氧化碳灭火系统也存在着不可无视的缺点，灭火浓度高；存储压力高；在有人场所使用的危险性等，不得不引起人们的高度重视。
众所周知，对用于替代卤代烷气体灭火系统来讲二氧化碳系统可确实是根基其中之一，其他如INERGEN，七氟丙烷〔FM-200〕等灭火系统在平安性，灭火浓度，灭火效能等方面均优于二氧化碳系统。
但由于其较为高昂的价格，加之目前国内应用经验缺乏，应用推广还需一段时刻的证实。
因此，二氧化碳灭火系统仍然充当着重要角色。
尤其是在火力发电厂气体消防系统中会有较广泛的应用。
我们有必要充分掌握其设计方法，了解其系统性能。
2. 系统概述二氧化碳在常温下为气态存在，它的临界温度是︒C临界压力7.4Mpa(尽对压力)，固、液、气三相共存点的温度为-56︒C，该点的压力是0.52MPa(尽对压力)。

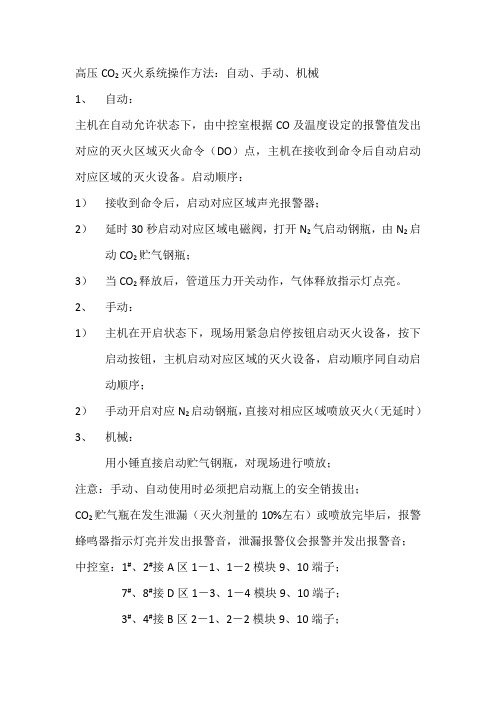

高压CO2灭火系统操作方法：自动、手动、机械
1、自动：
主机在自动允许状态下，由中控室根据CO及温度设定的报警值发出对应的灭火区域灭火命令（DO）点，主机在接收到命令后自动启动对应区域的灭火设备。
启动顺序：
1）接收到命令后，启动对应区域声光报警器；
2）延时30秒启动对应区域电磁阀，打开N2气启动钢瓶，由N2启动CO2贮气钢瓶；
3）当CO2释放后，管道压力开关动作，气体释放指示灯点亮。
2、手动：
1）主机在开启状态下，现场用紧急启停按钮启动灭火设备，按下启动按钮，主机启动对应区域的灭火设备，启动顺序同自动启
动顺序；
2）手动开启对应N2启动钢瓶，直接对相应区域喷放灭火（无延时）3、机械：
用小锤直接启动贮气钢瓶，对现场进行喷放；
注意：手动、自动使用时必须把启动瓶上的安全销拔出；
CO2贮气瓶在发生泄漏（灭火剂量的10%左右）或喷放完毕后，报警蜂鸣器指示灯亮并发出报警音，泄漏报警仪会报警并发出报警音；
中控室：1#、2#接A区1－1、1－2模块9、10端子；
7#、8#接D区1－3、1－4模块9、10端子；
3#、4#接B区2－1、2－2模块9、10端子；
5#、6#接C区2－3、2－4模块9、10端子；注：打印纸用完后在电子市场购买同规格的热敏纸。
CO2自动灭火系统方案设计说明一、设计内容对发电机房等进行CO2自动灭火系统方案设计。
二、设计条件（由用户提供）3、CO2灭火系统瓶站应设置防护区附近的专用房间并设有围栏以及设置24V直流电源.4、保护区应为独立封闭系统。
5、储瓶装置采用自动称重报警系统。
三、设计1、设计依据1〕GB50193－93<<二氧化碳灭火系统设计规范>>;2〕GB50263-97<<气体灭火系统施工及验收规范>>;3〕由对方提供的条件。
2、灭火方式本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，喷射一定浓度的CO2并使其均匀地充满整个防护区，此时能将在其区域里任一部位发生的火灾扑灭。
喷射时间为60秒。
3、CO2灭火系统的控制方式为自动控制、手动控制、机械应急操作三种启动方式。
即在总控室有人工作值班时，应采用手动控制，在无人的情况下应采用自动控制方式，自动，手动控制方式的转换，可在灭火控制盘上实现（在防护区的门外设置手动控制盘，手动控制盒内设有紧急停止与紧急启动按钮。
4、防护区要求:1) 防护区必须为独立密闭区域；2)防护区围护结构及门窗的耐火极限>0.5h，吊顶的耐火极限>0.25h，围护结构及门窗的耐压强度不宜小于1200Pa；3)防护区的通风系统在喷放CO2灭火剂前应关闭，并设置防火阀门；4)喷放CO2前，必须切断可燃、助燃气体的气源，并停止一切影响灭火效果的设备；5)防护区的门必须采用自动防火门，保证在任何情况下均能从保护区内打开。
5、在防护区外设置声、光报警及释放信号标志。
6、为保证人员的安全撤离，在释放灭火剂前，应发出火灾报警，火灾报警至释放灭火剂的延时时间为30s。
7、为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源、关闭或停止一切影响灭火效果的设备。
8、防护区应有排风设备，释放灭火剂后，应将废气排尽后，人员方可进入进行检修，如需提前进入，需带氧气呼吸器。
二氧化碳灭火系统操作与使用一、二氧化碳灭火系统的组成及原理二、二氧化碳灭火系统的操作1.开启气瓶二氧化碳灭火系统的气源是压缩气瓶，首先需要确保气瓶内压力充足。
开启气瓶前，操作人员应佩戴好防护设备，确保自身的安全。
开启气瓶时，要先关闭气瓶上的阀门，然后缓慢地将阀门打开，以免突然释放大量的二氧化碳气体对操作人员造成伤害。
2.操作控制系统二氧化碳灭火系统通常配有控制面板，操作人员需要熟悉控制面板的使用方法。
在操作面板上，通常会有灭火区域的选择按钮，操作人员需要选择需要灭火的区域。
此外，还需要操作灭火系统的启动按钮，将灭火系统置于工作状态。
3.确认火源位置在开启二氧化碳灭火系统之前，操作人员需要确认火源的具体位置。
在确认了火源位置之后，需要将火源周围的人员疏散，并确保没有人员滞留在火源附近。
4.触发灭火确认人员安全后，操作人员可以触发灭火系统进行灭火。
在触发灭火前，需要确保火源处的电源已经切断，并关闭与火源相关的设备。
5.监控灭火过程在灭火系统启动后，操作人员需要及时监控灭火过程，确保火源得到有效扑灭。
同时，也需要随时准备应对可能的意外情况，如火势扩散、气瓶压力不足等。
三、二氧化碳灭火系统的注意事项1.操作人员需要接受专业培训，熟悉二氧化碳灭火系统的操作方法及安全注意事项。
2.在使用二氧化碳灭火系统时，应确保操作人员及周围人员的安全。
灭火时，人员应远离火源，以免被二氧化碳气体伤害。
3.在灭火前，要先切断与火源相关的电源，并关闭相关设备。
4.在灭火过程中，应及时监控火源状态，确保火势得到有效控制。
5.气瓶内二氧化碳气体是压缩气体，操作人员应注意防范爆炸及高压气体泄漏等危险。
6.在使用二氧化碳灭火系统时，要遵守相关的操作规程和规范，确保操作的准确性和安全性。
总结：二氧化碳灭火系统是一种快速、高效、无污染的灭火设备，但在操作和使用时需要注意相关的安全事项。
操作人员应接受专业培训，熟悉二氧化碳灭火系统的操作原理和使用方法，并遵守操作规范，以确保灭火工作的顺利进行，并保障人员的安全。
一. 主要用途与适用范围1. 概述高压二氧化碳灭火系统是现今气体灭火系统中发展历史最悠久、灭火技术最成熟的固定式气体灭火系统。
经济发达国家的二氧化碳灭火系统的设置量仅次于洒水灭火系统，为气体灭火系统之最。
二氧化碳灭火剂来源广泛，价格低廉，任何地区均可获取。
“隆华”高压二氧化碳灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在内的一批消防行业专家，结合国内外系统的结构特点，研制出的技术最先进，结构最新颖，性能最可靠的一流产品。
2. 适用火灾类别·液体或可溶化固体火灾，如：烃类（汽油、煤油、柴油等）醇类酮类酯类苯类及其它有机溶剂类；·可燃气体火灾，如：甲烷、乙烷、丙烷、煤气、天然气等（灭火时应切断气源）；·可燃固体火灾，如：固体表面火灾和棉毛、织物、纸张等部分固体深位火灾；·电气火灾，如：变压器、电开关、断路器、发电机、电动机、电子设备等。
3. 适用的场所·电子计算机房、通讯机房、变压器室、电器开关和配电室、发电机房、电器仪表室、控制中心、数据打印室、电缆间等。
·汽车库、发动机试验台等。
·油槽、油罐、油泵间、危险品库、静电喷漆间、反应釜、金属轧机、纺织机等。
4. 二氧化碳不适合扑救的以下物质火灾·硝酸纤维和火药；·活泼金属，如：锂、钠、钾、镁等；·金属氢化物；·能自行分解的化学制品。
二. 系统技术参数1. 二氧化碳灭火剂二氧化碳灭火剂是一种无色、无味、不导电的惰性气体，在不同的条件下可以气、液、固体三种状态存在，同时是一种价格低廉、方便可得的灭火剂，它的密度约为空气的1.5倍，其灭火机理主要是减少火灾区域的氧含量（15%以下），直至窒息灭火。
同时又有隔热降温的作用。
二氧化碳的参数分子式：CO2分子量：44.01纯度：不小于99.5%（v/v）水含量：不大于0.015%（w/w）含油量：无油斑乙醇等其它有机物：无密度（0℃液态）：0.914g/cm3密度（0℃气态）：1.977g/L沸点（760mmHg）：-72℃临界温度：31℃临界压力：7.4Mpa温度：-56.6℃三相点：压力：0.517 Mpa注：含水量较高，降低电绝缘性或产生喷放结冰，堵塞阀门和喷嘴，对容器有腐蚀作用。
设计说明一、设计条件1、设计位置：档案库房2、灭火对象：档案资料3、运转时间：24小时不间断运转，全年365天工作。
二、设计依据1、二氧化碳灭火系统设计规范GB50193-932、火灾自动报警系统设计规范GB50116-983、公安部上海消防科学研究所ZEG高压二氧化碳自动灭火系统产品说明书及ZFW系列七氟丙烷无管网自动灭火装置。
三、设计要求1、系统设置防护区均按全淹没灭火系统方式设计。
2、防护区为一套组合系统，系统设计喷放时间不大于7分钟，且应保证在前两分钟内，使保护区内的灭火气体浓度不底于30%。
3、系统启动方式：自动控制、电气手动控制和机械应急操作三种方式。
四、系统具备的基本功能1、保护区域内具有独立的火灾自动探测，自动报警，灭火控制及气体灭火功能。
2、具有系统自动，手动两种电启动方式和人工应急强制启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放二氧化碳气体或七氟丙烷灭火的功能，在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，以通知人员疏散撤离。
4、在手动电启动方式，人员可在保护区外，利用启动按扭启动二氧化碳灭火或七氟丙烷设备，气体释放前同样具有延时声光报警功能。
（这种手动启动方式在自动状态下同时有效）5、二氧化碳灭火设备在系统因电或控制装置故障等原因造成灭火装置无法电启动时，可以在瓶组间利用人工气动或机械的方式释放二氧化碳气体灭火。
6、无论是采用自动或手动按扭方式启动了气体灭火装置时，在开始释放前的延时阶段，均可以在区域外利用手动紧急停止按扭，终止系统的进一步动作。
7、无论在手动或自动状态下，任一探测器动作都会引起有效的报警。
8、在本系统发出火灾报警和启动灭火设备时，本系统的火灾报警及联动灭火控制器应向消控中心的集中报警控制器给出反馈信号。
五、系统对气体保护区和二氧化碳瓶组间的要求1、气体保护区应实行完全的防火分隔，围护结构应满勉耐火极限不小于0.5H；耐压强度不小于1200PA的要求，采用固定吊顶时，吊顶的耐火极限不得小于0。
高压管网式全淹没二氧化碳灭火系统设计摘要本文全面地阐述了高压管网式全淹没二氧化碳灭火系统的灭火机理、适用范围、组成、启动方式、技术性能、动作程序、安装要求、标志、相关专业设计要求、设计程序、设计要点.关键词高压管网式全淹没二氧化碳灭火系统设计由于火灾类别的特性和消防形式的适用性,许多场所或部位不能采用水消防形式,而适宜采用气体灭火消防形式.随着消防标准的提高,二氧化碳灭火系统作为气体灭火最主要的形式,其应用日趋普遍.本文结合工程实例,对二氧化碳灭火系统进行全面阐述.1. 二氧化碳灭火系统概述1.1 二氧化碳灭火剂性质在常温常压条件下,二氧化碳为气相,是一种无色、无味、干燥的惰性气体,比空气重1.53倍,无腐蚀,不导电.灭火后完全气化,没有残留物,不污损保护物,对大气臭氧层无破坏,且来源广泛、价格低廉.二氧化碳灭火剂长期储存不变质,在高温环境和低温环境均适用.二氧化碳所需的灭火浓度对人有害.1.2 二氧化碳灭火剂灭火机理二氧化碳灭火剂灭火机理是主要窒息,其次是冷却.灭火时大量的二氧化碳喷射到防护区(或直接喷向保护对象),降低了防护区(或保护对象周围)空气中的氧含量.当空气中二氧化碳含量达到30~35%(体积百分比),绝大多数可燃物将被窒息.其次,二氧化碳从储存容器中喷射出来,压力骤然下降,二氧化碳迅即由液态转变为气态时,由于膨胀作用而吸收热量(气化热值138大卡/kg),对防护区(或保护对象)有一定的冷却作用.1.3 二氧化碳灭火系统适用范围二氧化碳灭火系统对易燃液体火灾、易燃气体火灾、电气火灾有较好的灭火性能.1.3.1 适用火灾类别(1)灭火前可切断气源的气体火灾;(2)液体火灾或石蜡、沥青等可熔化的固体火灾;(3)固体表面火灾及棉毛、织物、纸张等部分固体深位火灾;(4)电气火灾.1.3.2 不适用火灾类别(1)硝化纤维、火药等含氧化剂的化学制品火灾;(2)钾、钠、镁、钛、锆等活泼金属火灾;(3)氢化钾、氢化钠等金属氢化物火灾.1.3.3 适用场所(1)电子计算机房、电气仪表控制中心、通讯机房;(2)机柜间、电气设备间(变电所、配电间、发电机组)、电缆隧道;(3)图书库房、数据储存间、银行金库;(4)飞机发动机舱、船舶发动机舱、发动机实验室、汽车库;(5)油罐、油槽、油泵间、静电喷漆间、危险品库;(6)食品仓库、烟草库.2. 二氧化碳灭火系统分类2.1 按照储存压力分类按照二氧化碳灭火剂储存压力分为高压系统、低压系统.(1)高压系统二氧化碳灭火剂以液态储存,储存压力5.17MPa,储存温度0~50℃,采用压力等级15MPa的高压钢瓶储存,充装率0.6~0.67kg/L,其规格有40L、70L,分别储存24kg、42kg.优点:二氧化碳灭火剂储存无需配置制冷保温系统,无日常运行能耗,管理方便、维护简单.缺点:操作不灵活,系统一旦启动就无法关闭.高压系统的启动需外部气源.适用条件:二氧化碳灭火剂储存量较小的灭火系统.(2)低压系统二氧化碳灭火剂以液态储存,储存压力2.1MPa,储存温度-20~-18℃,采用低压储罐储存,充装率0.9~0.95kg/L.优点:二氧化碳灭火剂储存量大,通常在t级以上,直至10t级,最大100t.操作灵活,系统随时可以关闭,对火灾探测报警系统、灭火控制系统的误动作提供了补救措施.低压系统的启动无需外部气源.缺点:二氧化碳灭火剂储存需配置制冷保温系统,有日常运行能耗,管理不便、维护复杂.适用条件:二氧化碳灭火剂储存量较大的灭火系统.2.2 按照灭火方式分类按照灭火方式分为全淹没系统、局部应用系统.(1)全淹没系统在规定的时间内,向防护区喷射设计规定用量的二氧化碳,并使其均匀地充满整个防护区的灭火系统.二氧化碳灭火剂呈雾状喷射.适用条件:有限封闭空间.(2)局部应用系统向保护对象以设计喷射率直接喷射二氧化碳,并持续一定时间的灭火系统.二氧化碳灭火剂呈液态喷射.适用条件:敞开空间.2.3 按照分配形式分类按照分配形式分为组合分配系统、单元独立系统.(1)组合分配系统1套二氧化碳灭火剂储存装置通过管网的选择分配,保护2个或2个以上防护区(或保护对象)的灭火系统.(2)单元独立系统1套二氧化碳灭火剂储存装置保护1个防护区(或保护对象)的灭火系统.2.4 按照结构形式分类按照结构形式分为管网式、无管网式.管网式适用条件:二氧化碳灭火剂储存量较大的灭火系统.无管网式适用条件:二氧化碳灭火剂储存量较小的灭火系统.3. 高压管网式全淹没二氧化碳灭火系统3.1 组成高压管网式全淹没二氧化碳灭火系统由二氧化碳灭火剂储存装置、启动瓶装置、管网系统组成.灭火系统可以独立工作,也可以与火灾探测报警系统、灭火控制系统联锁而联动工作. (1)二氧化碳灭火剂储存装置二氧化碳灭火剂储存装置由储存容器(高压钢瓶)、容器阀、储存容器框架(包括称重检漏装置)、高压金属软管、集流管、安全阀、压力开关、单向阀、选择阀组成.(2)启动瓶装置启动瓶装置由高压氮气启动瓶、容器阀、启动瓶框架、启动管道组成.(3)管网系统管网系统由管道、管件、喷头组成.3.2 启动方式3种启动方式,自动、电气手动、机械应急操作.无人值班,采用自动;有人值班,采用电气手动.启动方式(自动、电气手动)的转换,通过气体灭火系统控制盘(设置在控制室或值班室)实现.3.3 技术性能(1)防护区设置火灾探测器,就地、控制室或值班室分别输出声、光报警信号.(2)防护区门外设置手动控制盒,手动控制盒内设置"电气手动"、"紧急停止"按钮."电气手动"按钮为启动灭火系统,"紧急停止"按钮为紧急停止灭火系统的启动.(3)每个防护区对应灭火系统的1个选择阀(电磁阀),选择阀(电磁阀)开启信号DC24V/1.1A.(4)控制室或值班室设置气体灭火系统控制盘,其具备以下功能:a. 灭火系统启动方式(自动、电气手动)的转换;b. 与防护区的火灾探测器联锁,当灭火系统启动方式为自动,能够自动(联锁)启动灭火系统;c. 人工确认发生火灾,需要启动灭火系统,能够电气手动启动灭火系统;d. 人工确认不需要启动灭火系统,在灭火系统启动之前,能够紧急停止灭火系统的启动;e. 无论灭火系统启动方式如何,执行启动指令30s(延迟时间)后,输出启动信号至灭火系统的电磁阀(安装在二氧化碳钢瓶储存间);f. 执行启动指令后,能够输出触点(开关)信号自动(联锁)关闭防护区的通风设备和通风管道中的防火阀.3.4 动作程序参见图1.图1 动作程序方框图3.5 安装要求(1)安装分为灭火系统设备和管道,根据设计图纸及现场情况进行.(2)灭火系统设备设置框架,保证设计尺寸,固定牢固,操作、观察方便,外形美观.(3)管道材质20#无缝钢管,应符合GB8163的要求,无缝钢管内外镀锌.管道安装后进行水压强度(气压)试验,试验压力15MPa(气压12MPa),持续5min无明显滴漏(或明显漏气),而且管道不应变形.(4)管道安装完毕,进行气密性试验,试验介质为氮气或压缩空气,试验压力10MPa.在无气源补充的条件下,持续3min,压力下降不得超过试验压力的10%.(5)分布管道的水平定向敷设坡度,取顺向1~3/1000;(6)管道支、吊架的安装执行《气体灭火系统施工及验收规范》(GB50263-97)第3.6.3条的要求.3.6 标志防护区附近设置警告牌,警告牌上包括以下内容:"报警时或喷射灭火剂时,应立即撤离该区域!","彻底通风前,请不要进入该区域!".4. 土建专业设计要求4.1 防护区(1)防护区为有限封闭空间.(2)防护区的围护结构及门、窗的耐火极限不低于0.50h,吊顶的耐火极限不低于0.25h;围护结构及门、窗的允许压强不小于1200Pa.(3)防护区的门向疏散方向开启,并能自动关闭;在任何情况下均能从防护区内打开.(4)防护区应有能在30s内使防护区内人员疏散完毕的走道和出口.4.2 二氧化碳钢瓶储存间(1)钢瓶储存间为专用储存间.(2)钢瓶储存间靠近防护区,出口直接通向室外或疏散走道.(3)钢瓶储存间耐火等级不低于二级.(4)灭火剂储瓶避免阳光直射.5. 电信专业设计要求见本文3.3——技术性能.6. 采暖通风专业设计要求6.1 防护区(1)灭火系统执行启动指令30s(延迟时间)内,防护区的通风设备和通风管道中的防火阀能够接受气体灭火系统控制盘输出的触点(开关)信号自动(联锁)关闭.(2)地下防护区和无窗或固定窗扇的地上防护区,设置机械排风装置.机械排风装置入口的高度距地面0.50m以内,排风量应使防护区的换气次数不小于4次/h.6.2 二氧化碳钢瓶储存间(1)钢瓶储存间的环境温度0~49℃,并保持干燥和良好通风.(2)地下钢瓶储存间设置机械排风装置.机械排风装置入口的高度距地面0.50m以内,排风量应使钢瓶储存间的换气次数不小于4次/h.7. 电气专业设计要求(1)灭火系统电源为双回路不间断电源.(2)爆炸危险环境的灭火系统管网,考虑防静电接地设计.(3)防护区的疏散走道和出口,设置火灾事故照明和疏散指示标志.8. 设计程序确定防护区及保护对象→确定灭火方式→确定系统分配形式→计算二氧化碳灭火剂用量→计算管道流量→计算管径→计算管道长度→计算节点压力→计算喷头入口压力→计算喷头等效孔口面积→喷头选型→计算二氧化碳灭火剂储存量→二氧化碳灭火剂储存容器(高压钢瓶)选型及数量→绘制详细设计图纸→汇总材料综合明细→提供施工及验收的技术要求和标准.9. 工程实例扬子巴斯夫苯乙烯合资工厂控制中心,二层的机柜间、底层的电缆夹层、二层的高低压开关室的高压管网式全淹没二氧化碳灭火系统.9.1 防护区的有关参数详见表1.表1 防护区的有关参数(近似值)防护区名称长(m) 宽(m) 高(m) 表面积(m2) 容积(m3)机柜间19.2 7.2 4.6 285.0 519.36电缆夹层21.0 18.0 2.4 943.2 907.2高低压开关室21.0 18.0 5.3 1169.4 2003.49.2 设计计算设计计算结果详见表2.表2 设计计算结果防护区名称参数机柜间电缆夹层高低压开关室设计浓度(%) ≥42 ≥42 ≥42物质系数(Kb) 1.5 1.5 1.5喷射时间(min) ≤1 ≤1 ≤1储瓶容积(L) 70 70 70每瓶充装量(kg) 42 42 42储瓶数量(只) 22 32 64灭火剂用量(kg) 924 1344 2688主管道通径(mm) DN65 DN80 DN125喷嘴型号ZTE-4Q15 ZTE-4Q15 ZTE-4Q15喷嘴数量(只) 8 24 24泄压口面积(m2) 0.193 0.289 0.5749.3 二氧化碳钢瓶储存间尺寸钢瓶储存间面积不小于20m2,净高不小于2.50m.9.4 详细设计图纸详见图2、图3、图4.图2 高压管网式全淹没二氧化碳灭火系统示意图图3 底层喷嘴、管道平面布置图图4 二层喷嘴、管道平面布置图9.5 材料综合明细(略).10. 设计要点(1)全淹没系统适用于平时无人的场所,经常有人的场所应慎重使用,而且不得遗漏应设置的各种防护措施,以保障人员安全.(2)高压管网式全淹没二氧化碳灭火系统是全局性的系统工程,综合了消防、土建、电信、采暖通风、电气等各专业的内容.因此,消防专业作为主导专业,应有总体概念而整体考虑,与相关专业密切协商,互相配合.(3)为保证二氧化碳灭火剂喷射的均衡,并简化设计计算,管网系统应均衡布置.(4)为保证设计结果与灭火实际状况吻合,布置管道时贯彻以下原则:a. 分流不采用四通;b. 三通分流应保持水平;c. 三通分流的管径比例不小于4:6;d. 三通直、侧分流的流量比例,直流部分不小于60%.参考文献(1)中华人民共和国国家标准:《建筑设计防火规范》(GBJ16-87)(2001年版),中国计划出版社,2001,北京;(2)中华人民共和国国家标准:《二氧化碳灭火系统设计规范》(GB50193-93),中国计划出版社,1993,北京;(3)中华人民共和国国家标准:《二氧化碳灭火剂》(GB4396-84),中国计划出版社,1984,北京;(4)中华人民共和国国家标准:《气体灭火系统施工及验收规范》(GB50263-97),中国计划出版社,1997,北京.。
气体自动灭火系统系列产品使用说明书第一册高压二氧化碳自动灭火系统浙江金盾消防器材有限公司ZHEJIANG JINDUN FIRE EQUIPMENT CO., LTD.金盾消防 ○R 2011版目录0.简介 (2)1.标准、规范及引用文件 (2)2.二氧化碳灭火系统工作流程图: (2)3.QME型有管网高压二氧化碳自动灭火系统 (3)3.1系统组成: (3)3.2系统部件结构及技术参数 (4)3.2.1灭火剂瓶组 (4)3.2.2驱动气瓶组 (4)3.2.3选择阀 (6)3.2.4气体单向阀 (7)3.2.5液体单向阀 (7)3.2.6压力信号反馈装置 (7)3.2.7集流管 (8)3.2.8称重装置 (9)3.2.9喷头 (9)3.2.10高压软管 (10)3.2.11控制气管和管接头: (11)3.2.12低泄高封阀 (11)3.2.13管道连接件 (11)3.3系统安装与调试 (14)3.3.1 装置的安装 (14)3.3.2 管道系统的安装 (15)3.4系统使用与操作 (15)3.4.1 自动控制 (15)3.4.2 电气手动控制 (15)3.4.3 机械应急手动控制 (15)3.4.4 系统紧急停止 (15)3.4.5 系统测试 (16)3.4.6 系统复位 (16)3.5系统维护与保养 (16)3.6安全使用要求 (16)4.GQE系列无管网高压二氧化碳自动灭火系统 (18)4.1系统组成 (18)4.2系统部件及参数 (18)4.3系统安装与调试 (19)4.4系统使用与操作 (20)4.5系统维护与保养 (21)4.6安全使用要求 (21)0.简介二氧化碳对绝大多数物质没有破坏作用,灭火后不留痕迹、没有毒害、适用于扑救各种可燃、易燃液体和固体物质的火灾;灭火前可切断气源的气体火灾。
二氧化碳具有不导电、不玷污物品、没有水渍损失、灭火效果好且价廉等优点。
特别适用于图书、档案等珍贵资料库房、电子计算机房、变配电室、通讯机房、飞机库、汽车库、船舱、中心控制室等场所的火灾防护。
二氧化碳自动灭火系统使用说明书南京消防器材股份有限公司目录一.概述 (1)1．适用场所 (1)2．灭火系统动作程序方框图 (2)3．系统结构形式 (2)4．系统工作原理 (4)5．检查和保养 (5)6．注意事项 (6)7．主要部件 (7)7.1瓶头阀E P12/150 (7)7.2液流单向阀D D12/150 (8)7.3闸刀式电磁瓶头阀Y P D6/80 (9)7.4选择阀Z X（25～125）/150 (10)7.5气流单向阀Y D6/80A (11)7.6自锁压力开关Z K S2/150 (11)7.7安全阀E A6.8/150A (12)7.8称重机构 (12)7.9灭火剂储瓶框架 (13)7.10启动瓶框架 (16)7.11喷嘴 (16)二.自动灭火装置操作规程 (20)三.固定式自动灭火装置装箱清单 (21)四.合格证 (24)五.二氧化碳自动灭火装置备品备件清单 (25)一、概述根据《蒙特利尔议定书》要求，我国将于2005年禁止使用哈龙类型灭火剂，淘汰卤代烷自动灭火系统已成必然趋势。
二氧化碳灭火剂具有清洁、成本低、灭火性能稳定、绝缘性好、无污染等优点，其ODP值为零；GWP值为1，其环保性能大大优于卤代烷灭火剂1211和1301。
上述优点，使得二氧化碳灭火系统成为替代哈龙的主要灭火系统之一。
低压二氧化碳自动灭火系统是一项基于高压二氧化碳自动灭火系统原理开发,而性能更加优越的灭火设施。
该系统具有功能完善，自动性能好，工作可靠、准确等优点。
其主要部件有灭火剂贮存装置（其中包括安全阀，液位仪，测压装置，制冷机等附件），主阀，选择阀，电磁阀，装置控制柜，喷嘴，管道及管道附件等。
该系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。
适用于浸渍槽、溶化槽、轧机、印刷机、纺织机、发电机油浸槽、变压器、液压设备、烘干设备、除尘设备、炊事炉灶、喷漆生产线、电器老化间、计算机房、数据储存间、纸库、棉花库、食品库、皮毛储存库以及船舶的机舱和货舱等场所的消防保护。
1. 概述高压二氧化碳灭火系统是现今气体灭火系统中发展历史最悠久、灭火技术最成熟的固定式气体灭火系统。
经济发达国家的二氧化碳灭火系统的设置量仅次于洒水灭火系统，为气体灭火系统之最。
二氧化碳灭火剂来源广泛，价格低廉，任何地区均可获取。
“隆华”高压二氧化碳灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在内的一批消防行业专家，结合国内外系统的结构特点，研制出的技术最先进，结构最新颖，性能最可靠的一流产品。
2. 适用火灾类别•液体或可溶化固体火灾，如：烃类（汽油、煤油、柴油等）醇类酮类酯类苯类及其它有机溶剂类；•可燃气体火灾，如：甲烷、乙烷、丙烷、煤气、天然气等（灭火时应切断气源）；•可燃固体火灾，如：固体表面火灾和棉毛、织物、纸张等部分固体深位火灾；•电气火灾，如：变压器、电开关、断路器、发电机、电动机、电子设备等。
3. 适用的场所•电子计算机房、通讯机房、变压器室、电器开关和配电室、发电机房、电器仪表室、控制中心、数据打印室、电缆间等。
•汽车库、发动机试验台等。
•油槽、油罐、油泵间、危险品库、静电喷漆间、反应釜、金属轧机、纺织机等。
4. 二氧化碳不适合扑救的以下物质火灾•硝酸纤维和火药；•活泼金属，如：锂、钠、钾、镁等；•金属氢化物；•能自行分解的化学制品。
1. 二氧化碳灭火剂二氧化碳灭火剂是一种无色、无味、不导电的惰性气体，在不同的条件下可以气、液、固体三种状态存在，同时是一种价格低廉、方便可得的灭火剂，它的密度约为空气的1.5倍,欢迎下载支持，谢谢! 其灭火机理主要是减少火灾区域的氧含量（15%以下）,直至窒息灭火。
同时又有隔热降温的作用。
氧化碳的参数分子式：CO分子量：44.01纯度：不小于99.5% （v/v）水含量：不大于0.015%（w/w）含油量：无油斑乙醇等其它有机物：无、3密度（0C 液态）：0.914g/cm密度（0C 气态）:1.977g/L沸点（760mmHg -72 C临界温度：31C临界压力：7.4Mpa—温度：-56.6 C三相点：—压力：0.517 Mpa注：含水量较高，降低电绝缘性或产生喷放结冰，堵塞阀门和喷嘴，对容器有腐蚀作用含醇类有机物会影响灭火效果。
氧化碳浓度在3%-4%寸会使人的呼吸加快，9%浓度时人在10分钟内可能失去知觉，20%浓度时人会在20〜30分钟后窒息SO1.44.1 5.5 U -j—吐力（MPaJ15Mpa0 ~ 49（C ）不限AC220V 、DC24V< 1 min （深位火灾w 7min ）电、气、机械（自动、手动、应急操作）0.75A w 2Mpa w 50N40、68、70、80（L ）三.系统组成1.“隆华”高压二氧化碳灭火系统组成“隆华”高压二氧化碳灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、 气体灭火控制盘、声光讯响器、喷洒指示灯、紧急启动 /停止按钮等）、灭火系统单元（包括CO 2 灭火瓶、软管、单向阀、集流管、泄漏报警装置、电磁启动器、钢瓶架、选择阀、压力开关、管 网及喷嘴等）等组成。
2.系统参数•系统工作压力 •系统储存环境温度 •保护区环境温度 •系统工作电源 •系统灭火剂喷放时间 •系统启动方式 •系统电磁启动电流 •系统气动启动压力 •系统手动操作力 •系统储存容器容积欢迎下载支持，谢谢!单元独立系统示意图图中1.喷头2.火灾探测器3•压力开关4•安全阀5.CO2灭火瓶组6•电磁启动器7•启动气瓶8•报警控制器9•喷洒指示灯10.紧急启动/停止按扭11.声光讯响器（室内室外各一个）组合分配系统示意图图中：1.喷头2.火灾探测器3.压力开关4.安全阀5.气动启动头6.选择阀7.单向阀8.CO2灭火瓶组9.电磁启动器10.启动气瓶11.报警控制器12.喷洒指示灯13. 紧急启动/停止按扭14.声光讯响器（室内室外各一个）•单元独立系统——一个二氧化碳供应源，通过固定的管网和喷嘴，对一个防护区或保护对象实施保护。
•组合分配系统一一一个二氧化碳供应源，通过固定的管网和喷嘴，对两个或两个以上的防护区或保护对象实施保护。
2. “隆华”高压二氧化碳系统动作程序-自动启动一一从火灾探测报警、关闭联动设备以及释放灭火剂均由系统自动完成，不需要人员介入的操作与控制方式。
“隆华”高压二氧化碳灭火系统只需要由报警控制器或气体灭火控制盘输出一个启动信号（DC2V 0.75A）给电磁启动器，灭火剂将自动喷洒。
-手动启动一一人员接到火警信号后，经确认再启动手动按钮，通过报警控制器操作联动设备以及释放灭火剂的操作与控制方式-应急操作一一人员可以通过系统所设的机械式启动机构，直接释放灭火剂的操作方式 “隆华”高压二氧化碳灭火系统是在容器阀上直接连接机械应急启动机构。
四. 系统部件“隆华”高压二氧化碳灭火系统主要部件有： • CO 2灭火瓶 •压力开关 •电磁启动器 •钢瓶架•启动气瓶 • CO 2泄漏极限报警装置 •单向阀•集流管灭火探测器1 [报警控制器放气灯确认灭火、恢复系统自动启动 应急操作火情1 r手动启动 灭火剂储瓶反馈装置1. C02灭火瓶C02灭火瓶是由灭火剂储存容器、容器阀及所储存的 C02灭火剂组成■用途：平时用来储存C02灭火剂，火灾发生时将C02灭火剂释放实施灭火。
■结构：容器为锰钢或铬钼钢热轧成整体钢瓶。
容器阀采用不锈钢与铜合金金属材料，结构 紧凑、流体阻力小、密圭寸性强、安全可靠。
■应用：通过称重装置（C02泄漏极限报警装置）悬挂在钢瓶架上，由金属软管、单向阀与集流管相连接。
2.电磁启动器■用途：安装在启动气瓶或C02灭火瓶和选择阀上，按灭火控制指令，启动相应的容器阀和选择阀。
■结构：由电磁铁执行机构组成，视系统的需要分别可配装手动启动头、气动启动头或气动/手动两用启动头。
结构先进、作用力大、可靠性强、灵活机动。
■应用：C02灭火瓶固定在钢瓶架上后安装电磁启动器，安装前应检查保险、安全销及铅封是否完好，顶杆是否复位。
控制线应用锡焊焊接，应加套防护软管。
-气控单向阀 -金属软管 -选择阀-集流管安全阀 -喷嘴 -高压管件■用途：储存启动气源（氮气）的先导启动气瓶。
■结构：由容器、容器阀及电磁启动器组成，可视系统需要配装手动启动头或两用启动头,其密封性强、动作灵敏可靠。
■应用：固定在专用瓶组架上，尽量靠近选择阀和灭火瓶组架。
4.单向阀■用途：安装在C02集流管上，防止C02从集流管倒流。
■结构：由阀体、阀芯和弹簧等件组成。
结构新颖、动作灵活、密封性强、流体阻力小。
■应用：应定期检查阀芯的灵活性和密封性。
型号公称通径 mm 设计压力MPa 、［/ 旦［X当量长度m进口尺寸 出口尺寸DF1515153M27 X 1.5 M36 X 1.5型 号连接尺寸 mm 输出推 力N气动压 力MPa手动操 作力N启动电源额定电压额定电流DT4M30 X 15> 3802~15< 50DC24V 0.75A规格型号项目QP4设计压力（MPa ） 15 工作压力（MPa ） 4.5 环境温度（C ） 0~49 灭火瓶容积 V （L ） 4 充装介质 N 2启动电源DC24V 0.75A气动压力（MPa ） 2~15 手动操作力（N ）< 505. 气控单向阀■用途：用于系统启动的控制气路上。
■结构：由阀体、阀芯和弹簧等件组成，结构新颖、动作灵活、密封性强、安装方便。
■应用：编制气控管路采用卡套式管接头连接，气控管采用© 6x 1/T3紫铜管，管端部要求垂直，不应有毛刺和缩孔现象，要保证其圆度，定期检查阀芯的灵活性和密封性。
7. 选择阀型号公称通径mm设计压力MPa最小开启压力MPa进出口尺寸QDF4415< 0.5M12 X 1.56. 金属软管■用途：用于容器阀与单向阀之间的柔性连接，缓解置的测量。
CO2灭火剂的流动冲击，便于称重装■结构：采用不锈钢波纹管和不锈钢丝网制作，两端采用球面密封形式。
■应用：结构紧凑、耐压强度高、柔性好、密封性强。
安装时注意不得形成锐角和扭曲型号公称通径mm设计压力MPa长度m当量长度m进出口尺寸QDF44150.30.6M27 X 1.5 th欢迎下载支持，谢谢！■用途：CO 2灭火系统组合成分配系统时设此阀，引导灭火剂流向对应的保护区。
■结构：采用不锈钢和铜合金材料制作，结构新颖独特、体积小、重量轻，数百次启动能保证动作灵活，复位后密封可靠。
■应用：选择阀安装高度为1.7m ，两阀之间距离应不小于400mm 选择阀牢固的固定在管路上后，再安装电磁启动器，释放后应由人工进行复位。
8. 压力开关■用途：安装在选择阀的出气口一端（无选择阀的独立系统可安装在集流管上），当释放CO 2灭火剂时，压力开关动作，将信号送到放气灯、声光报警器和控制中心等部位。
■结构：由阀体、活塞和微动开关等组成。
体积小、重量轻、灵活可靠。
■应用：应在安装前检查活塞的动作情况，测量微开关的动作情况，安装时切记不得使壳体 受力。
型号公称通 径mm设计压 力MPa最小动作 压力MPa连接 尺寸接点电流 电压YK24415 0.2R 1/4HDC24V > 1A9. 钢瓶架■用途：用于固定CO 2灭火瓶组，可分为3~8瓶为一组架。
■结构：钢瓶架采用钢板和方管材料，制作精湛美观、牢固可靠。
■应用：钢瓶架可以拆装运送，现场组装，场地应平整光滑，必要时可用地脚螺栓将集流管aDF IC型号公称通 径mm 设计压 力MPa、［/ 旦进出口 尺寸外形尺寸mm当量长度mL H D XZF40 40 15 5 1Rc1 儿" 204 97 122 XZF50 50 15 6 Rc2"226 107 141 XZF65 65 15 7.5 1R C 2/2"252 120 166 XZF8080 15 9 Rc3" 286 132 202 XZF1001001511Rc4"314146230和称重梁固定在钢瓶架上方，组装时注意调整钢瓶架的垂直度。
10. CO 2泄漏极限报警装置■用途：循检CO 2灭火瓶的泄漏情况，当发现 CO 2泄漏量达到充装量的10%时，将发出报 警信号，检修人员应及时予以补充。
■结构：由称重检漏装置、吊具和报警器输出三部分组成 ■应用：详见《CO 2泄漏极限报警装置使用说明书》型号量程Kg电源显示分辨 率KGF系统 精度继电器触点 容量SLB10200 DC24V 0.1 0.5% DC24V/1A11. 集流管■用途：汇集多个容器的CO 2灭火剂，再经主干管输送到保护区的汇流管路。
■结构：集流管由无缝钢管、接头等经焊接而成。
整体镀锌处理。
接单向阀的接头可根据 需要制作成单排或双排。
