7.4齿轮轮齿的规定画法

第八章标准件与常用件章节测验一、填空题1.根据螺纹标记“M20”，该螺纹的公称直径为20mm，旋向为（右旋），旋合长度为（中等）旋合长度。

2.根据螺纹标记“Tr40X14(P7)LH-8e”，该螺纹线数为（双线），8e为（中径）公差带代号。

3.齿轮传动用于传递运动和力，并可以改变运动转速和旋转方向。

齿轮传动的三种形式是（圆柱齿轮）传动、（圆锥齿轮）传动、蜗轮蜗杆传动。

4.圆柱齿轮按轮齿的方向可分为（直齿齿轮）、斜齿齿轮、（人字齿齿轮）三种。

5.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用（细点画线）绘制；齿根圆用（细实线）绘制，也可省略不画。

6.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮的轮齿用（粗实线）绘制，另一个齿轮的轮齿被遮挡的部分用（细虚线）绘制。

7.模数是齿轮（齿距）与（π）的比值，是设计、制造齿轮的一个重要参数。

8.轴承是用来支撑轴的。

滚动轴承分为（深沟球轴承）、（推力球轴承）和圆锥滚子轴承三类。

9.轴承代号6208指该轴承类型为(深沟球轴承)，其尺寸系列代号为2，内径为(40mm)。

10.轴承代号30205是（圆锥滚子）轴承，其尺寸系列代号为2，内径为(25mm)。

12.螺纹的五要素中，（牙型）、大径、（螺距）等三要素都符合国家标准的称为标准螺纹。

13.粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为（M24LH-6g），该螺纹为（联接）螺纹。

14.螺纹的标注为M24×1.5，表示该螺纹是细牙普通螺纹，其大径为（24），线数为（单线），旋向为右旋。

15.M10-5g6g的含义是：M 是普通螺纹牙型代号，10表示（公称直径），5g 是中经公差带代号，6g是（顶径公差带代号）。

16.外螺纹的规定画法是：大径用（粗实线）表示，小径用（细实线）表示，终止线用粗实线表示。

17.在剖视图中，内螺纹的大径用（细实线）表示，小径用（粗实线）表示，终止线用粗实线表示。

史上最全齿轮画法，学机械的收下吧齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。

齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。

19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。

直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。

常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。

直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。

现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。

展开剩余86%1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。

(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。

(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。

(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。

(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。

(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。

在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。

(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。

(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。

(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。

(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。

2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz 式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。

模数是设计和制造齿轮的基本参数。

不同模数的齿轮，要用不同模数的刀具来制造。

机械标准－机械制图 齿轮表示法1）齿轮有齿轮轴、实心式、腹板式、孔板式、轮辐式等，单个圆柱齿轮画法如下图：齿顶圆与齿顶线用粗实线,分度圆与分度线用点画线,齿根圆与齿根线用细实线或省略,剖视图中齿根用粗实线,轮齿不剖,其余按真实投影绘制。

圆柱齿轮啮合画法如下图：啮合处分度线重合，一齿顶画成虚线
（2）斜齿圆柱齿轮及啮合画法如下图：斜齿圆柱齿轮的轮齿在螺旋线上,和轴线夹角为螺旋角,可用三条与齿向相同的细实线表示,其余同直齿轮。

轴承的表达法：滚动轴承的尺寸可由型号查表获得。

①简化画法包括：通用画法、特征画法。

通用画法：剖视图中不需表示其外形轮廓、载何特性、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，线框及十字符号均用粗实线，如下图。

特征画法：能较形象表示结构特征，采用在矩形线框内画出其结构要素符号，长粗实线表示滚动体的滚动轴线，短粗实线表示滚动体的列数和位置，如下表所示。

②规定画法（必要时采用）：用规定画法绘制滚动轴承的剖视图时，滚动体不画剖面线，套圈要画剖面线，保持架与倒角省略不画；规定画法一般画在轴的一侧，另一侧按通用画法绘制，画法、线型等如下表所示。

机械制图标准机械制图齿轮画法机械制图标准-机械制图齿轮画法引言：在机械设计和制造中，齿轮是一种重要的机械传动元件。

齿轮可以实现不同传动系统之间的动力传递，广泛应用于各种机械设备中。

而为了准确表达和传达齿轮的形状和参数，机械制图中对齿轮的画法有着严格的规定和标准。

本文将介绍机械制图标准中的齿轮画法，以及对齿轮尺寸、齿形的表示方法，以帮助读者理解和掌握机械制图中齿轮的绘制。

1. 齿轮制图的标准和符号在机械制图中，为了统一标准和规范，国际上制定了一系列齿轮制图的标准和符号。

这些标准主要包括齿轮的表示法、尺寸的标注和符号等。

在齿轮的制图中，常用的符号包括圆柱齿轮、直齿轮、斜齿轮、蜗杆等。

而齿轮的标注则包括齿数、模数、齿距、法向齿厚、齿圈直径等参数。

2. 齿轮的制图表示在机械制图中，齿轮的表示可以采用不同的方法，主要有两种常用的表示法：投影法和开发法。

（1）投影法投影法是一种常用的齿轮制图表示法，它能够直观地显示齿轮的外形和结构。

在投影法中，可以使用多视图绘制齿轮，包括主视图、侧视图、俯视图等。

主视图可以显示齿轮的轴线和基本形状，侧视图则可以显示齿轮的齿形和齿根等细节。

（2）开发法开发法是另一种常用的齿轮制图表示法，它可以显示齿轮表面的真实形状。

在开发法中，齿轮的齿形和齿根可以通过展开图来表示。

通过展开图，可以清晰地看到齿轮表面的齿形和齿根的几何形状，以便于制造和加工过程中的参考。

3. 齿轮尺寸和齿形的表示方法除了齿轮的基本形状和结构在制图中的表示，齿轮的尺寸和齿形也有相应的标注和表示方法。

（1）齿轮尺寸的表示齿轮的尺寸标注一般包括齿数、模数、齿距、法向齿厚、齿槽宽度等参数。

这些尺寸可以在齿轮图上采用注记法进行标注，或者使用表格的形式列出来。

在标注过程中，应确保标注的字迹清晰可读，标注线与对象之间的距离适当。

（2）齿轮齿形的表示齿轮的齿形表示主要通过齿廓线和齿根线来实现。

在制图中，可以使用不同的线型和线宽来表示齿轮的外形。

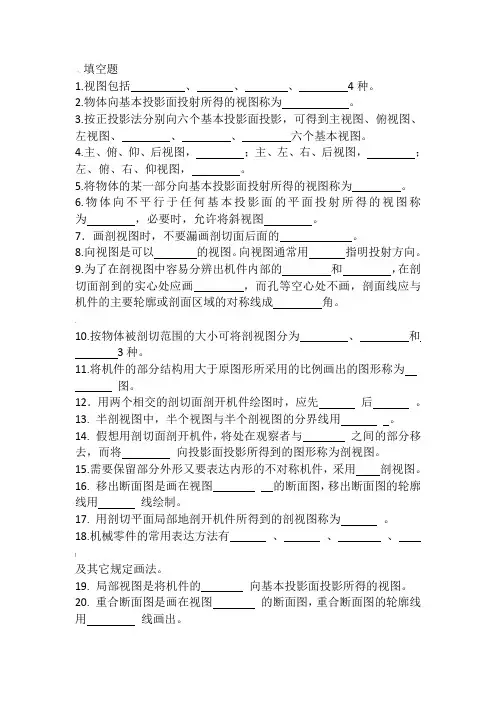

一、填空题1.视图包括、、、4种。

2.物体向基本投影面投射所得的视图称为。

3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、、、六个基本视图。

4.主、俯、仰、后视图，；主、左、右、后视图，；左、俯、右、仰视图，。

5.将物体的某一部分向基本投影面投射所得的视图称为。

6.物体向不平行于任何基本投影面的平面投射所得的视图称为，必要时，允许将斜视图。

7．画剖视图时，不要漏画剖切面后面的。

8.向视图是可以的视图。

向视图通常用指明投射方向。

9.为了在剖视图中容易分辨出机件内部的和，在剖切面剖到的实心处应画，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成角。

，10.按物体被剖切范围的大小可将剖视图分为、和3种。

11.将机件的部分结构用大于原图形所采用的比例画出的图形称为图。

12．用两个相交的剖切面剖开机件绘图时，应先后。

13. 半剖视图中，半个视图与半个剖视图的分界线用。

14. 假想用剖切面剖开机件，将处在观察者与之间的部分移去，而将向投影面投影所得到的图形称为剖视图。

15.需要保留部分外形又要表达内形的不对称机件，采用剖视图。

16. 移出断面图是画在视图的断面图，移出断面图的轮廓线用线绘制。

17. 用剖切平面局部地剖开机件所得到的剖视图称为。

18.机械零件的常用表达方法有、、、]及其它规定画法。

19. 局部视图是将机件的向基本投影面投影所得的视图。

20. 重合断面图是画在视图的断面图，重合断面图的轮廓线用线画出。

21. 六个基本视图中，与俯视图同样反映物体长、宽方向的尺寸；与左视图同样反映物体高、宽方向的尺寸；与主视图同样反映物体长、高方向的尺寸。

22. 局部剖视图中，视图与剖视图的分界线用线，也可以用线。

23. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出。

24. 剖视图标注的三要素是、、。

25. 剖视图只是假想地剖开机件，用以表达机件形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按画出。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

Mechani cal d raw ing s代替GB 133 -74Conv ent ion al re pre ser ita tio n of gear s本标准规定了机械图样中齿轮的画法。

本标准参照采用国际标准I SO2203 -19 73《技术制图-- 齿轮的规定画法》。

1 齿轮、齿条、蜗杆、蜗轮及链轮的画法1.1轮齿部分一般按图1〜7的规定绘制。

1.1. 1 齿顶圆和齿顶线用粗实线绘制。

1.1. 2 分度圆和分度线用点划线绘制。

1.1. 3 齿根圆和齿根线用细实线绘制，可省略不画；在剖视图中，齿根线用粗实线绘制。

1.2 表示齿轮、蜗轮一般用两个视图，或者用一个视图和一个局部视图（图1〜3）。

1.3 在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律扫不剖处理（图1、2、3、4、7）。

1.4 如需表明齿形，可在图形中用粗实线画出一个或两个齿；或用适当比例的局部放大图表示（图4〜7）。

1.5 当需要表示齿线的形状时，可用三条与齿线方向一致的细实线表示（图6、8）。

直齿则不需表示。

1.6 如需要注出齿条的长度时，可在画出齿形的图中注出，并在另一视图中用粗实线画出其范围线（图4）。

1.7 圆弧齿轮的画法见图6国家标准局 1 984-07 -11 发布1985-07 -01 实施图12 齿轮、蜗轮、蜗杆啮合画法2.1 在垂直于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制（图9a、11、12）,其省略画法如图9b所示。

2.2 在平行于圆柱齿轮、圆锥齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，节线用粗实线绘制；其他处的节线用点划线绘制（图10、14）。

2.3 在圆柱齿轮啮合、齿轮齿条啮合和圆锥齿轮啮合的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制（图9、11、16、18）；也可省略不画（图12、13、17）。

齿轮齿形画法一、总述我们在齿轮加工进行齿形的检验时，常会用到齿形模板，以前每遇到这种情况都需要技术人员照手册按坐标点一点一点的画出，十分麻烦，且每用到模数不同的齿轮，都要重新画，工作量可想而知。

现在计算机普及了，我们依据淅开线的形成原理和齿轮的切削原理并结合实际经验研究出了一种利用计算机来进行齿形图绘制的方法，绘制一些不同齿数（模数是1）的齿轮齿形图作为样板，对于不同的模数，只要进行相应倍数的放大即可得出相应的齿形图，这样绘出的齿形图不仅比手工画出的精确，且能做到一劳永逸，方便了很多。

二、直齿轮齿形图的详细画法下面我们以齿数为18的齿轮为例，详细介绍一下这种齿形图的绘制方法.我们将齿形图的绘制据齿形的组成不同分为渐开线齿形部分的绘制与基圆和齿根圆部分齿形的绘制.1.取齿轮齿数为18,模数为1,则分度圆半径为8.457mm.首先画出基圆,然后在基圆上取一角度为3的圆弧,测其值为0.44mm.(如图一)2.画一长度为0.44mm的水平轴线垂线与基圆相切,然后绕基圆圆心阵列该直线和与其垂直的水平线,角度取3度(如图二)3.将阵列所得的基圆切线延长:3°处的切线保持不变,6°处的切线延长一倍,9°处的切线延长2倍,12°处的切线延长3倍……依此类推,45°处的切线延长15倍.将各切线延长线的端点依次连接起来得一圆滑曲线.(如图三)4.画出齿轮的分度圆(半径为9mm)和齿顶圆(半径为10mm),过分度圆与渐开线交点与圆心连线,将该连线旋转成水平(第三步得到的曲线随其一同旋转),其它辅助线清除,然后过圆心画一角度为5度的射线即为该齿轮一个齿的对称线,将所得曲线关天该对称线镜相,齿顶圆与基圆中间的曲线部分即为该齿轮一个轮齿的渐开线部分.(如图四)5.将得出的一个轮齿的渐开线部分阵列,得出模数为1,齿数为18的齿轮的渐开线齿廓部分,并将齿轮转至如图五位置。

以上五步为齿轮轮齿渐开线部分的绘制。

绪论单元测试1.设计者通过图样来描述设计对象，表达其设计意图。

（）A:错B:对答案:B2.制造者根据图样来了解设计要求，组织制造和施工。

（）A:错B:对答案:B3.本课程画法几何部分主要学习投影法的基本知识，研究三维空间的（）的投影。

A:直线B:点C:平面D:曲面E:立体答案:ABCE4.本课程内容包括( )。

A:画法几何B:计算机绘图基础C:机械图D:制图基础E:建筑图答案:ABCD5.机械制图只是一门理论性很强的技术基础课。

（）A:对B:错答案:B6.高等工科院校机械类专业教学计划中，制图一般不是必修的技术基础课程。

（）A:对B:错答案:B7.机械制图是机械基础系列课程中的先修课，必须为学习机械原理和机械设计等后续课程打下读图和绘图的基础。

（）A:错B:对答案:B8.制图课程无法培养耐心细致的工作作风和严肃认真的工作态度。

（）A:对B:错答案:B9.正投影图能反映物体的真实尺寸，故工程中常用。

（）A:错B:对答案:B10.工程上轴测投影图作为辅助图样，可以弥补正投影图的不足。

（）A:对B:错答案:A第一章测试1.绘制机械图样不必遵守国家标准《技术制图》、《机械制图》的基本规定。

（）A:对B:错答案:B2.下列属于国标规定的基本图纸幅面有（）。

A:A0B:A5C:A2D:A4答案:ACD3.标题栏的位置位于图纸的( )。

A:左下角B:左上角C:右上角D:右下角答案:D4.不论采用哪种比例绘制图样，尺寸数值均按零件实际尺寸值注出。

( )A:错B:对答案:B5.宽度是粗实线宽度一半的是（）。

A:细虚线B:波浪线C:粗点画线D:细点画线答案:ABD6.图样中的尺寸，以( )为单位时，不需注明计量单位代号或名称。

A:毫米B:米C:分米D:厘米答案:A7.尺寸线、尺寸界线都要用粗实线绘制。

（）A:对B:错答案:B8.锥度是正圆锥底圆直径与圆锥高度之比。

（）A:对B:错答案:A9.要做到光滑连接，必须准确地求出连接圆弧的圆心，但可以不求连接点（切点）。
