初中物理竞赛试题汇编——欧姆定律

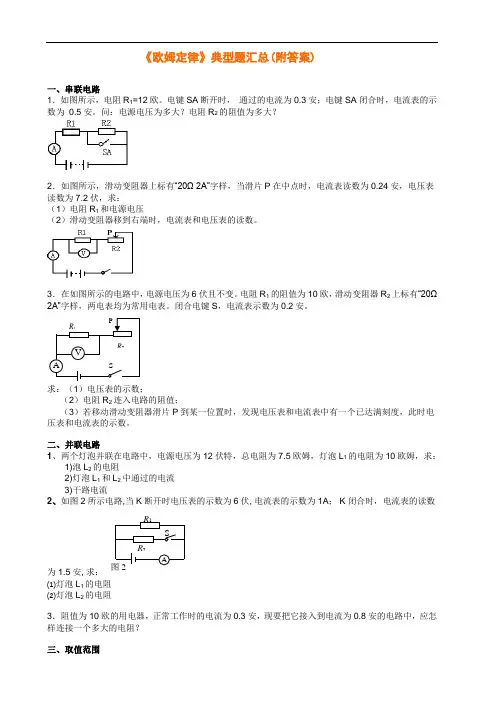

《欧姆定律》典型题汇总(附答案)一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图26伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围R 1SR 2 P V A图2SR 2R 1A1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改的电流，但必须保证电流表不超过其量程，问：变通过R1的阻值是多大？（1）R1（2）R接入电路的阻值最小不能小于多少？2取最小值时，电压表的读数是多大？（3）R22、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

可编辑修改精选全文完整版初中物理试卷欧姆定律常考题目练习一、单选题（共13题；共26分）1.小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（）A. 只有甲B. 只有乙丙C. 只有甲乙丙D. 甲乙丙丁都可以2.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A. 滑片P是向b端移动的B. 电流表A的示数逐渐变小C. 电压表V的示数逐渐变小D. 电路的总功率变大3.如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。

闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮4.如图是小亮设计的“挂钩式电子秤”的电路原理图。

电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。

不挂物体时，滑片在最上端。

挂上物体时，滑片P随挂钩向下移动。

在电子秤量程范围内，则（）A. 不挂物体时，电压表示数为电源电压B. 所挂物体越重，电流表示数越大C. 所挂物体越轻，电路消耗的总功率越大D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变5.如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。

测量时，下列判断正确的是（）A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小D. 以上结果都不对6.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。

烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。

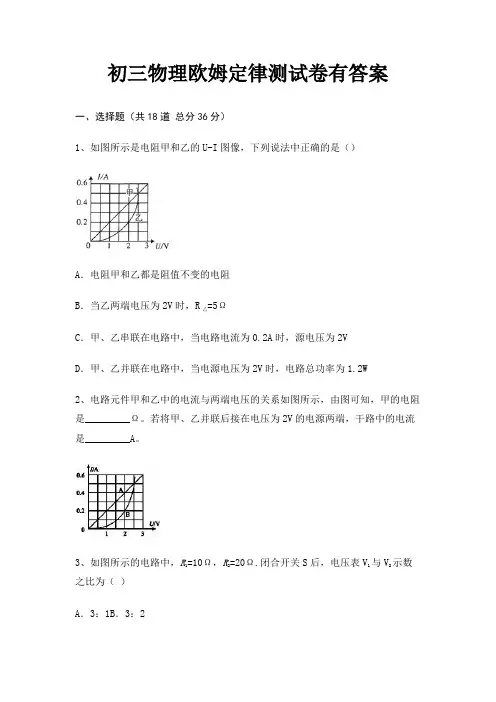

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R=5Ω乙C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W2、电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_________Ω。

若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_________A。

3、如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（）A．3：1B．3：2C．2：1D．1：14、一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V时，导体中的电流变为（）A．0.25A B．0.5A C．2A D．3A5、如图，是市售的一种智能电压力锅，它的智能化主要体现在：当锅内压强过大或温度过高时，发热器R都会停止工作．压强过大时开关S自动断开，温度1自动断开．下列四幅图中，能正确表示这一智能化的是（）过高时开关S2A．B．C．D．6、在图3的电路中，R为待测电阻，阻值约为5。

给你的器材有：滑动变阻器（2A，0～10）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用[ ]A．0～0.6A和0～1.5V。

B．0～3A和0～15V。

C．0～0.6A和0～3V。

D．0～3A和0～3V。

7、如图电路中，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1A，电流表A1的示数（）A．小于0.5A B．等于0.5A C．大于0.5A D．等于1A8、对如图4所示的四个电路图，下列说法中正确的是A．图a中，电流表测量的是通过灯L1的电流B．图b中，电流表与灯L2是串联的C．图c中，开关闭合只有灯L1发光D．图d中，闭合开关电流表示数变大9、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知()A．A导体的电阻为10ΩB．A导体的电阻大于B导体的电阻C．A导体两端电压为3V时，通过A导体的电流为0．6AD．B导体两端电压为0V时，B导体的电阻也为0Ω10、（合肥市三十八中）小明同学为了探究"保持电压不变，电流跟电阻的关系"，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是：A.记录电流表和电压表的示数B.将滑动变阻器滑片向右移动C.将滑动变阻器滑片向左移动D.适当增加电池的节数11、光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压12、如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积13、某同学用如图3的电路来研究电流与电阻的关系，在实验过程中，当A、B 两点间的电阻由5欧更换为10欧后，他的下一步操作是：A增加电池的个数B、将滑片向左移动C、将滑片向右移动D、记录电流表和电压表的示数14、仅将灯、连接在电压为的电源上，此时两灯均发光；已知灯的电阻为，测得通过灯的电流为，则下列判断正确的是（电源电压保持不变，和电阻不随温度变化）（）A．的电阻可能为B．和的电阻之比可能为C．通过和中的电流之比可能为D．和两端的电压之比可能为15、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图6中可实现测量Rx阻值的正确电路图是（）16、如图2所示的电路中，电源电压恒定不变，当电键K闭合时()A．伏特表示数变小，安培表示数变小，灯变暗B．伏特表示数变大，安培表示数变大，灯变亮C．伏特表示数不变，安培表示数不变，灯的亮度不变D．伏特表示数不变，安培表示数变小，灯变暗17、(2019·泰安)某同学设计了如图所示的四种电路,其中电源电压不变且未是已知阻值的定值电阻。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

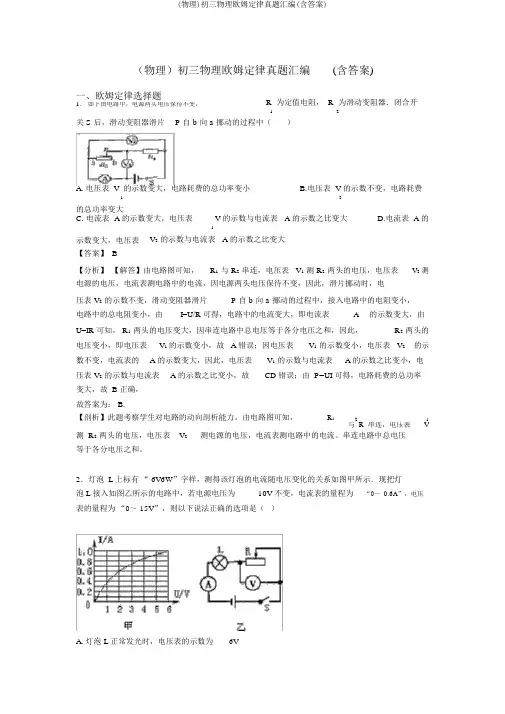

（物理）初三物理欧姆定律真题汇编(含答案)一、欧姆定律选择题R 为定值电阻， R 为滑动变阻器．闭合开1．如下图电路中，电源两头电压保待不变，12关 S 后，滑动变阻器滑片P 自 b 向 a 挪动的过程中（）A. 电压表 V 的示数变大，电路耗费的总功率变小B.电压表 V 的示数不变，电路耗费12的总功率变大C. 电流表 A 的示数变大，电压表V 的示数与电流表 A 的示数之比变大D.电流表 A 的1示数变大，电压表V2的示数与电流表 A 的示数之比变大【答案】 B【分析】【解答】由电路图可知，R1与 R2串连，电压表 V1测 R2两头的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两头电压保待不变，因此，滑片挪动时，电压表 V2的示数不变，滑动变阻器滑片P 自 b 向 a 挪动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R 可得，电路中的电流变大，即电流表A的示数变大，由U=IR 可知， R1两头的电压变大，因串连电路中总电压等于各分电压之和，因此，R2两头的电压变小，即电压表V1的示数变小，故 A 错误；因电压表V1的示数变小，电压表 V2的示数不变，电流表的 A 的示数变大，因此，电压表V1的示数与电流表 A 的示数之比变小，电压表 V2的示数与电流表 A 的示数之比变小，故CD 错误；由 P=UI 可得，电路耗费的总功率变大，故 B 正确，故答案为： B.【剖析】此题考察学生对电路的动向剖析能力。

由电路图可知，R121与 R 串连，电压表V 测 R2两头的电压，电压表 V2测电源的电压，电流表测电路中的电流。

串连电路中总电压等于各分电压之和。

2．灯泡 L 上标有“ 6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡 L 接入如图乙所示的电路中，若电源电压为10V 不变，电流表的量程为“0～0.6A”，电压表的量程为“0～ 15V”，则以下说法正确的选项是（）A. 灯泡 L 正常发光时，电压表的示数为6VB. 当电流表示数为0.4A 时，电压表的示数为9VC. 灯泡 L 的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路耗费的最大功率为10W【答案】 B【分析】【解答】解： A、灯泡正常发光时的电压U L=6V，因为串连电路中总电压等于各分电压之和，因此，灯泡L 正常发光时，电压表的示数：U R=U﹣ U L=10V﹣ 6V=4V，故 A 错误；B、由图象可知，当I=0.4A 时， U L=1V，因此 U R=U﹣ U L=10V﹣ 1V=9V．故 B 正确；C、灯泡的电阻随温度的高升而增大，即灯泡两头的电压越大时，实质功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两头的电压越小，因此，灯泡的电阻随两头的电压增大而减小．故 C 错误；D、由图象可知，当灯泡正常发光（U =6V）时，电路中的电流为1A＞0.6A，因此电路中的L最大电流为 I=0.6A，电路耗费的最大电功率 P max max=10V× 0.6A=6W．故 D 错误．=UI应选 B．【剖析】由电路图可知，灯泡L 与滑动变阻器 R 串连，电压表测R 两头的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，依据欧姆定律求出电压表的示数；（2）依据图象读出当电流表示数为 0.4A 时，灯泡两头的电压，依据电阻的串连特色求出电压表的示数；（3）灯泡两头的电压越大时，实质功率越大，温度越高，电阻的越大，依据串连电路的电压特色可知电压表示数增大时灯泡两头的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）依据图象可知灯泡正常工作时的额定电流，并与电流表的量程对比较得出电路的最大电流，即可判断灯泡能否能正常工作；依据P=UI 求出电路耗费的最大电功率．3．我国刑法例定，从 201 年 5 月 1 日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R 为酒精气体浓度传感器（气敏电阻），R 的阻值与酒精浓度的关系如图乙所示．当接通电源时，以下说法正确的是（）A. 当酒精浓度减小时，R 的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【分析】【解答】解：依据图象可知酒精气体的浓度越小传感器的电阻越大，故 A 错误；由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压，因此电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故 B 错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，C 依据欧姆定律可知，电路电流越大，定值电阻两头的电压越大，即电压表示数越大；故正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，依据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故 D 错误．应选 C．【剖析】由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压；依据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两头电压的变化，再由串连电路的电压特色可知传感器两头的电压变化．4．小华设计了一种输液提示器，能在护士站察看到药液量的变化。

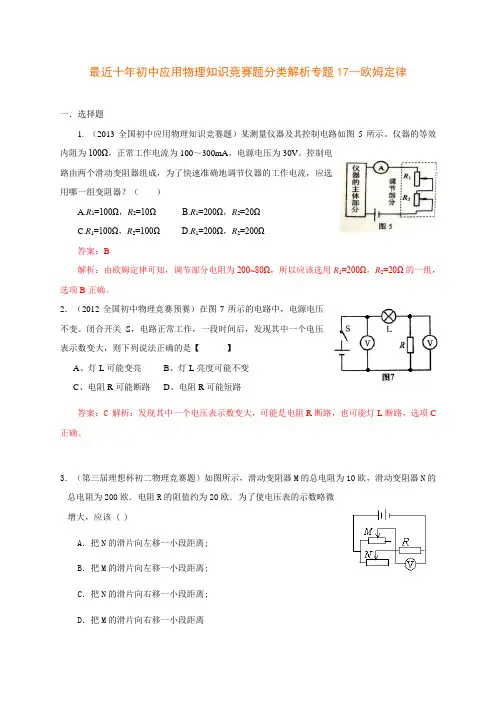

最近十年初中应用物理知识竞赛题分类解析专题17--欧姆定律一．选择题1. （2013全国初中应用物理知识竞赛题）某测量仪器及其控制电路如图5所示。

仪器的等效内阻为100Ω，正常工作电流为100～300mA，电源电压为30V。

控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器？（）A.R1=100Ω，R2=10ΩB.R1=200Ω，R2=20ΩC.R1=100Ω，R2=100ΩD.R1=200Ω，R2=200Ω答案：B解析：由欧姆定律可知，调节部分电阻为200~80Ω，所以应该选用R1=200Ω，R2=20Ω的一组，选项B正确。

2．（2012全国初中物理竞赛预赛）在图7所示的电路中，电源电压不变。

闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则下列说法正确的是【】A、灯L可能变亮B、灯L亮度可能不变C、电阻R可能断路D、电阻R可能短路答案：C 解析：发现其中一个电压表示数变大，可能是电阻R断路，也可能灯L断路，选项C 正确。

3．（第三届理想杯初二物理竞赛题）如图所示，滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为200欧．电阻R的阻值约为20欧．为了使电压表的示数略微增大，应该 ( )A．把N的滑片向左移一小段距离;B．把M的滑片向左移一小段距离;C．把N的滑片向右移一小段距离;D．把M的滑片向右移一小段距离3.答案：A解析：为了使电压表的示数略微增大，需要使R 中电流略微增大，两个滑动变阻器的并联电阻略微减小，应该把总电阻大的滑动变阻器接入电路部分电阻略微减小，所以应该把N 的滑片向左移一小段距离，选项A 正确。

4.（2010上海初中物理竞赛题）在图24-14所示的电路中，电源电压保持不变。

下列关于电路故障的判断，正确的是A ．若R 1断路，电流表示数变小，电压表示数为零。

B ．若R 2断路，电流表示数变小，电压表示数变大。

C ．若R 3断路，电流表示数为零，电压表示数变小。

专题5 欧姆定律电功率【知识补充】1.欧姆定律(I=U/R)是电路中最基本最重要旳电路规律。

理解掌握欧姆定律要注意同一性（定律中旳电流I、电压U和电阻R一定都是对于同一导体旳）、同步性（定律中旳电流I、电压U和电阻R一定都是对于同一导体同一时刻旳量）和条件性（欧姆定律只合用于纯电阻用电器）。

欧姆定律对具有电动机等旳电路不合用。

2．电路旳化简. 电路旳化简措施：根据电流旳分支与汇合判断各个电阻旳串联与并联关系。

若电流通过各个电阻时没有分支，则这些电阻是串联关系；若电流有分支，则从分流点到汇合点之间旳各个支路为并联关系。

假如电路中没有电源，可以假设一种电流方向去判断。

3．直流电路旳动态分析.直流电路旳动态分析措施是：首先确定电路中某个电阻是增大还是减小，对应确定电路总电阻R总是增大还是减小；另一方面应用欧姆定律I=U/R总确定干路电流旳变化；根据串联电路和并联电路知识判断有关支路旳电流电压变化。

4.电功率电功率P=UI，用电器旳额定功率等于额定电压与额定电流旳乘积，用电器旳实际功率等于实际电压与通过旳实际电流旳乘积。

5. 焦耳定律电流具有热效应，电流通过电阻时要产生焦耳热，由焦耳定律可得，产生旳热量Q=I2Rt。

6．电能旳计算若用电器以恒定功率P工作，则t时间消耗电能为W=Pt。

7.用电器串联时旳最大电压用电器串联是实际中常常碰到旳问题。

几种用电器串联，其电流相等。

可以用电器铭牌确定各个用电器旳额定电流，取各个用电器额定电流中旳最小值乘以各个用电器旳总电阻即得用电器串联所能施加旳最大电压。

8.电动机电路电动机旳输入功率P入=UI，电动机内阻R发热消耗功率P热=I2R，电动机输出旳机械功率P=P入-P热= UI- I2R。

对于电动机电路，U>IR。

欧姆定律不成立。

【例题】1.（河南初中物理竞赛题）灯L1标有“8V、16W”旳字样，灯L2标有“12V、36W”旳字样，两灯串联后接在电压为U旳电路中，要保证两灯不损坏，电压U旳最大值为( )A．8V B．12V C．1 6V D．20V2. （大同杯初赛）在如图所示旳电路中，电源电压保持不变。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

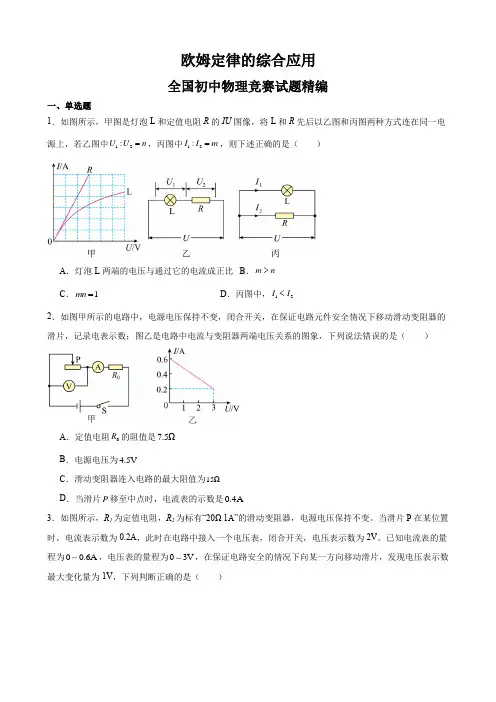

欧姆定律的综合应用全国初中物理竞赛试题精编一、单选题1．如图所示，甲图是灯泡L 和定值电阻R 的IU 图像，将L 和R 先后以乙图和丙图两种方式连在同一电源上，若乙图中12:U U n =，丙图中12:I I m =，则下述正确的是（ ）A ．灯泡L 两端的电压与通过它的电流成正比B ．m n >C ．1mn =D ．丙图中，12I I <2．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法错误的是（ ）A ．定值电阻0R 的阻值是7.5ΩB ．电源电压为4.5VC ．滑动变阻器连入电路的最大阻值为15ΩD ．当滑片P 移至中点时，电流表的示数是0.4A3．如图所示，R 1为定值电阻，R 2为标有“20Ω 1A”的滑动变阻器，电源电压保持不变。

当滑片P 在某位置时，电流表示数为0.2A ，此时在电路中接入一个电压表，闭合开关，电压表示数为2V 。

已知电流表的量程为00.6A ，电压表的量程为03V ，在保证电路安全的情况下向某一方向移动滑片，发现电压表示数最大变化量为1V ，下列判断正确的是（ ）①若电压表接在R 1两端且滑片向左滑动，则电源电压可能为6V 且110ΩR =②若电压表接在R 1两端且滑片向右滑动，则电源电压只能为3V 且R 1=10Ω③若电压表接在R 2两端且滑片向左滑动，则电源电压只能为2.5V 且R 1=2.5Ω④若电压表接在R 2两端且滑片向右滑动，则电源电压只能为6V 且R 1=20ΩA ．仅①③B ．仅②④C ．仅①②③D ．①②③④4．如图所示，已知0123n 20113ΩR R R R R R =======…，a 2ΩR =。

A 、B 间电压为6V ，则通过2011R 的电2121215．如图所示，电源电压不变，电流表1A 量程为0~0.6A ，小灯泡1L 的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V 不能发光，高于2.5V 就会被烧坏。

大同杯初中物理竞赛题分类汇编：专题08 欧姆定律1．如图所示，把一个带负电的物体，靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属小球(人体是通大地的导体)，再移开手，这时( )A. 金属小球和金属箔都不带电B. 金属小球不带电，金属箔带负电C. 金属小球带正电，金属箔带负电D. 金属小球带正电，金属箔不带电2. 在如图所示的电路中，电阻R1和R2并联，则三个电表中( )A. 表1、表2是电流表，表3是电压表B. 表1、表2是电压表，表3是电流表(C)表1、表2、表3都是电流表(D)表1、表2、表3都是电压表3.电阻R1=1Ω，R2=1Ω，R3=3Ω，利用这三个电阻可能获得的不同阻值的个数最多为( )(A)7 B.12(C)16(D)174.在如图所示的电路中，总电流I=1.0A，R1=2R2=2R3。

则下列对通过R2的电流的判断正确的是( )(A)大小为020A，方向向右(B)大小为0.20A，方向向左(C)大小为0.40A，方向向右(D)大小为0.40A，方向向左5.在如图所示的电路中，电源电压U保持不变，R1, R2, R3为定值电阻。

移动滑动变阻器的滑片，使电压表V1，V2的示数分别增大△U1，△U2，在这个过程中( )(A)△U2<△U1(B)通过电阻R1的电流增加△U1/R1(C)通过电阻R2的电流减小△U2/R3(D)电阻R3两端的电压增大△U26.小红按照如图所示的电路进行实验。

闭合电键后，移动滑片P的过程中，灯泡L始终不亮。

为了查找电路故障，用电压表进行捡测，先将电压表的负接线柱与A接线柱相连，电压表的正接线柱依次与电路中的其它接线柱相连，对应的电压表示数如表格所示，若导线质量完好且接线柱连接完好，则可判断电路中一定存在故障的是( )(A)电池(B)电键(C)灯泡(D)滑动变阻器第6题图第7题图7.在如图所示的电路中，电源电压保持不变，R0为定值电阻，L1、L2为两个小灯泡，闭合电键，将滑动变阻器的滑片由左向右滑动时，下列说法中正确的是( )(A)小灯泡L2变暗，V1表的示数变小，V1表的示数变大(B)小灯泡L1变暗，V1表的示数变小，V1表的示数变大(C)小灯泡L2变亮，V1表的读数变大，V1表的示数变小(D)小灯泡L1变亮，V1表的示数变大，V2表的示数变小8．白炽灯泡的灯丝断开后，可把断头搭接起来使用，这时灯丝的( )(A)电阻变小，电流强度变大(B)电阻变大，电流强度变小(C)电阻和电流强度都变大(D)电阻和电流强度都变小9. 直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

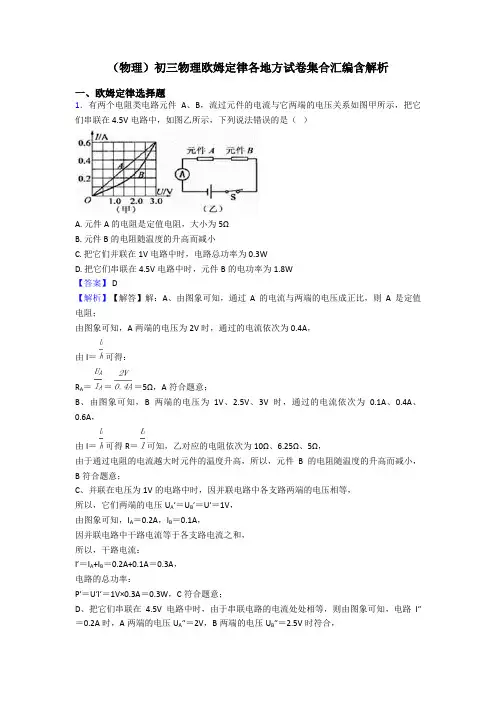

（物理）初三物理欧姆定律各地方试卷集合汇编含解析一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。

故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。

第13欧姆定律（原卷版）一、多选题1．（2023·山东青岛·九年级校考竞赛）如图a所示的电路，R0为定值电阻，R为变阻箱。

当闭合开关，改变电阻箱电阻的过程中，得到电压表和电阻箱对应的不同组的示数，将其描在坐标纸上，得到如图b所示的图象。

则电源电压和定值电阻分别为多少（）A．U=4V B．U=6V C．R0=2 D．R0=4 2．（2023·山东青岛·九年级校考竞赛）如图所示，电源电压恒为18V，当闭合开关S，调节滑动变阻器的滑片至某处时，电流表示数为0.5A，电压表示数为8V。

下列说法正确的是（）A．R1的阻值为20ΩB．当滑片向左移动时，电流表示数变小C．滑片移动过程中，电压表与电流表的示数之比不变D．滑片移动过程中，电压表示数的变化量与电流表示数的变化量之比不变3．（2021秋·河北唐山·九年级唐山市第十一中学校考竞赛）如图所示的电路，说法正确的是（）A．只闭合S1，滑片从左向右移动时，电压表示数减小，电流表示数变大B．只闭合S1，滑片从右向左移动时，电压表示数增大，电流表示数变大C．滑片在最左端时，先闭合S1，再闭合S2，电压表示数不变，电流表示数减小D．滑片在最右端时，先闭合S1，再闭合S2，电压表示数减小，电流表示数变大4．（2020·江西南昌·九年级校联考竞赛）如图甲所示的电路，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。

当滑片P从最右端b滑到最左端a的过程中，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。

则下列说法正确的是（）A．当滑片移至a端时，对应的是图乙中的B点B．当滑片移至b端时，电路中的电流为3AC．R3的阻值为3ΩD．电源的电压为10V5．（2019·山东济南·九年级校考竞赛）在如图所示的电路中，电流表A1和A2的示数分别是0.3A和0.4A，若将电路中的某两个灯泡的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能是（）A．0.45A B．0.50A C．0.55A D．0.60A二、单选题6．（2021秋·广东佛山·九年级佛山市南海区大沥镇许海初级中学校考竞赛）如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V 7．（2021·内蒙古呼伦贝尔·九年级统考竞赛）在图所示电路中，电源电压保持不变。

物理竞赛试题九年级下册一、选择题（每题2分，共20分）1. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 成正比B. 成反比C. 无关系D. 先成反比后成正比2. 一个物体的动能和势能之和称为：A. 机械能B. 电能C. 热能D. 核能3. 以下哪个选项不是描述物体运动状态的物理量？A. 速度B. 加速度C. 质量D. 位移4. 根据牛顿第二定律，力和加速度的关系是：A. 成正比B. 成反比C. 无关系D. 先成正比后成反比5. 光在真空中的传播速度是：A. 299792458 m/sB. 2997924 m/sC. 299792 km/sD. 2997924 km/s二、填空题（每题2分，共20分）6. 一个物体在水平面上做匀速直线运动时，其受到的摩擦力等于______。

7. 根据能量守恒定律，在一个封闭系统中，能量的总量是______。

8. 电流通过导体时，导体发热的现象称为______。

9. 一个物体的密度定义为物体的质量除以______。

10. 光的三原色是红、绿、______。

三、简答题（每题10分，共30分）11. 请简述牛顿第三定律的内容及其在日常生活中的应用。

12. 解释什么是电磁感应现象，并给出一个实际应用的例子。

13. 描述一下物体的浮沉条件，并解释为什么铁在水里会下沉，而在油里可能会浮起来。

四、计算题（每题15分，共30分）14. 一个质量为2kg的物体在水平面上以3m/s的速度匀速运动，求物体受到的摩擦力。

（假设摩擦系数为0.1）15. 一个点光源发出的光在空气中传播，经过2秒后，求光传播的距离。

（光在空气中的传播速度约为3×10^8 m/s）五、实验题（每题10分，共10分）16. 设计一个实验来验证阿基米德原理。

请描述实验步骤、所需材料和预期结果。

参考答案：1. A2. A3. C4. A5. A6. 物体所受的外力7. 守恒8. 焦耳热9. 体积10. 蓝11. 略12. 略13. 略14. 6N15. 6×10^8 m16. 略【注】本试题仅供参考，具体题目和答案应根据实际教学内容和竞赛要求进行调整。

《欧姆定律》测试题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（）序长度横截面积A 、采用序号 1 与 2 对比，是研究电阻大小是否与长材料号m mm2度有关1 1 0.1 镍铬B、采用序号 1 与 3 对比，是研究电阻大小是否与长2 0.5 0.1 镍铬度有关3 1 0.2 镍铬C、采用序号 2 与 4 对比，是研究电阻大小是否与材4 1 0.2 锰铜料有关D、采用序号 3 与 4 对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中，电源电压相等，闭合开关 S，当滑动变阻器的滑片P 都向右滑动时，灯泡 L 1和 L 2的亮度变化是（）A 、L 1和 L 2都变亮B、L 1和 L2都变暗C、L 1变亮， L 2变暗D、L 1变暗， L 2不变第2题L 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡、 L 中的电流分别为 1A 和2A ，则下1 2列分析正确的是（） A.干路电流为 3A B.L 1 的电阻小于 L 2的电阻 C.L 1两端的电压小于 L 2两端的电压 D.并联电路中各支路电流一定不同4.在如图所示的电路中，电源电压为 4.5V且保持不变 .闭合开关 S后，电压表的示数是 3V，则（）A 、小灯泡两端的电压为3V B、小灯泡两端的电压为 1.5V C、向右移动滑片 P，电压表示数变小 D、向右移动滑片 P，电流表示数变大第 5 题第6题5.如图电路，电源电压保持不变，R0为定值电阻 .闭合开关 S，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5 安，电压表的示数变化范围是6~3 伏.则电源电压为（） A.6 伏 B.7.5 伏 C.9 伏 D.15 伏6.在图中的电路中，电源电压保持不变.闭合开关 S后，小灯发光较暗 .过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是() A. 电阻 R断路，电流表示数变小 B. 电阻 R短路，电压表示数变小 C. 电阻 R断路，电流表示数变大 D. 电阻R短路，电压表示数变大1如图所示的图像，根据图像，下列说法错误的是()A.通过导体 A 的电流与其两端的电压成正比B.导体 A 的电阻大于导体 B 的电阻C.当在导体 B 的两端加上 1V 的电压时，通过导体 B 的电流为 0.1AD.将 A 、B 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2A第 7 题第8题第9题8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器 R2的最大阻值为10Ω他.所选用的电压表量程为 0～3V，电流表量程为0～0.6A. 为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是()A.0 ～ 2ΩB.0～8ΩC.2Ω～ 8ΩD.8 Ω～10Ω9.如图所示，将两只额定电压相同的灯泡L 1、 L 2串联在电路中，闭合开关S后，发现 L 1亮， L 2不亮.对此有下列几种猜想，其中可能的是（）① L 2灯丝断了，灯座未短路②灯泡2的电阻太小③灯泡L 2两端电压较大④通过灯泡L 1、 2L L 电流不等⑤ 灯泡 L 2的灯座被短路A. ①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”在.此实验过程中，当 A、B 两点间的电阻由 5Ω更换为 10Ω后，为了探究上述问题，他应该采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题11.若导体两端电压为6V 时，通过它的电流强度是0.1 A，则该导体的电阻大小为 ________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为 ________Ω.12.如右图所示路中，电源电压为 6V ，电压表示数为 2V，R2=20Ω，电流表的示数为 _________A，R1的阻值为 _________Ω.13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小 .其中 R′是滑动变阻器， R 是定值电阻，电源电压恒定不变，压力表实际是个电压表 .当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）14.有一电阻为 30Ω的电灯，在正常工作时它两端的电压为 12V.要把电灯接在 36V 的电路上，需要给它 ________联一个 _______Ω的电阻 .15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为 2.0V 的电源两端，干路中的电流为___________A.第 13 题第 15 题第 16 题16.如图所示，电源电压为6V ，并保持不变，当 S 、S 闭合， S 断开时，电流表示数为 0.5A，则 R1 的电阻值为Ω；当 S1、3断开， 1 2 3 则 2 的电阻值为2 闭合时，电压表示数为4V.S S RΩ；如果电路中只闭合 S3，电压表示数是V.17.现有两个电阻分为为10Ω和 15Ω，把它们接入一电路中，电源电压为6V ，则流过源的最大电流为 ________A，最小电流为 _________A.三、实验与探究题（本共 3 题，每空 3 分，共 30 分）18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤 1：保持定值电阻 R 的阻值不变，闭合开关 S 后，使 R 两端的电压成倍数变化，如 2V 、4V 、6V ，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化 .步骤 2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等 .（1）“步骤 1”的设计目的是为了探究；（2）当某同学在按“步骤 2”做时，选一个“5Ω”的电阻，测得电流表示数为 0.2A，当换“10Ω”来做时，发现电流表的示数不是 0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是（填“大于”、“小于”）0.1A ，滑片应该向移动（选填“左”、“右”），此时，手和眼睛的分工是.（3）如果在闭合开关 S 后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是：.19.如图所示，是一种自动测定油箱内油面高度的装置.R 是滑动变阻器，它的金属片是杠杆的一端 .从油量表 (由电流表改装而成 ) 指针所指的刻度，就可以知道油箱内油面的高度 .（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为 24V，电流表的量程为 0-0.6A，滑动变阻器的最大值为 80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是__ Ω.20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、 3 个已知阻值的电阻R L (5 欧、 8 欧、 12 欧)、1 只最大阻值为 10 欧的滑动变阻器、被测电阻， 2 个开关，电压表和电流表各 1 只、导线若干 .实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法 .甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案 (如下图 )，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验 .依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小 .现将其中一个元件 Ro 进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示 .U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20(1) 根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由 .(2) 把元件 R.接人如图所示的电路中，闭合开关后，电流表读数为 1.8A. 已知电路中的电源电压为 3V ，此时定值电阻R 的电阻为多大 ?22.如图所示，电源电压 6V 不变，滑动变阻器 R1的最大阻值是 20 ，当 S 断开，把滑片 P 滑至 b 端时，电流表读数是 0.2A；当 S 闭合，把滑片 P 滑至 a 端时，灯 L 恰能正常发光，电流表读数是1A，求 R2和灯泡 L 的阻值 .答案一、选择题1.A2.D3.A4.B5.B6.D7.B8.C9.D10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 617.10.24三、实验与探究题18.（1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R 接线柱松动等）19.（1）减小（2）4020.（1）甲（2）电池的节数（3）丙四、计算题21.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（ 2） 1Ω.22.当 S 断开，把滑片P 滑至 b 端时， R2与 R1串联， I 1=I2=0.2A R1=20ΩU1=I1R1=0.2A × 20Ω =4VU2=U-U 1=6V-4V=2VR2=U2/I 2=2V/0.2A =10Ω当 S 闭合，把滑片 P 滑至 a 端时， R2与 L 并联， U L=U2’ =6VI 2’ =U2’ /R2=6V/10Ω=0.6AI L=I-I 2’ =0.4AR L =U L /I L=15Ω。

初中物理竞赛练习题(11)欧姆定律初中物理竞赛练习题(11)------欧姆定律初三( )班姓名( )串、并联电路的电流、电压、电阻规律:1、在串联电路中，电流处处相等。

I=I=I12在并联电路中，干路总电流等于各支路电路之和。

I=I+I12+U 2、在串联电路中，总电压等于各段电路的电压之和。

U=U12在并联电路中，各支路两端的电压相等，且等于总电压。

U=U=U 123、在串联电路中，总电阻等于各段电路电阻之和。

R=R+R 12在并联电路中，总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R+1/R 12 欧姆定律内容:电压一定时，通过导体的电流与导体两端的电压成正比;电阻一定时，通过导体的电流与导体的电阻成反比。

欧姆定律公式:I=U/R 伏安法测电阻表达式:R=U/I家庭电路知识:家庭电路是指专为家用电器提供电能的电路，其组成部分和每部分的作用分别是: ?进户线——一根叫火线，另一根叫零线，家用电器应并联在火线和零线之间。

?电能表——用来测量家用电器消耗电能多少的仪表。

闸刀开关——用来控制整个家庭电路的工作情况，安装时应该让动触头在下方，静触头在上方，这样打开闸刀开关检修电路时，动触头不会因为受重力落下而自动闭合接通电源。

?保险丝(也叫熔丝)——用来当电路中电流强度过大时自动熔断，保护电路中的用电器不受损坏。

电灯和开关——连接电灯的时候，电灯的螺口是直接接在零线上，电灯尾部的金属体是先连接开关，然后再接到火线上，这样当开关打开后，电灯所在支路部分和火线断开，可以避免意外触电。

插座——用来给移动的家用电器设计的电源装置，是一个特殊的开路处，应该并联在火线和零线之间。

如果插座是给大功率的用电器供电，还需在接火线的导线上串联一根保险丝;如果插座是给有金属外壳的家用电器供电，则专门增加了一个接大地的孔，当家用电器使用增加第三个插脚(跟金属外壳相连接)的插头插入三孔插座时，金属外壳跟大地直接相连，这样当家用电器漏电时，电流会流入大地，避免人意外触电。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、两段长段、粗细和材料都不同的导体分别接在电压相同的电路中，则下列判断中正确的是（）A.长导体中的电流一定大些B.短导体中的电流一定大些C.无论哪段导体被拉长后，通过的电流都一定变小D.无论哪段导体被冷却后，通过的电流都一定变小2、研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A .安培B .牛顿C .欧姆D .伏特3、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如选项所示四种电路，其中不可行的是( )4、如图所示的电路中，电源电压为12V不变，定值电阻的阻值为10Ω，滑动变阻器上标有"30Ω，2A"字样，当开关闭合后，滑片从最右端往左移动过程中，下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数不变C．当滑片在最右端时，电流表示数为0．3A，电压表示数为9VD．当滑片在的正中位置时，电流表示数为0．48A，电压表示数为4．8V5、在学习了电流和电压的概念后，老师用同一个小灯泡给大家做了右图所示的两个实验，要求大家根据实验中的现象提出一个科学问题，经过讨论，大家提出的以下四个问题中，最有探究价值且易于探究的是A同一灯泡中电流的大小跟它两端的电压是否有关？B同一灯泡发光的亮度跟它两端的电压有什么关系？C同一导体中电流的大小跟它两端的电压有什么关系？D导体中的电流跟它两端的电压及其电阻有什么关系？6、如图4所示，保证AB间的电阻R1＝5Ω不变，通过移动滑动变阻器，分别使电压表的示数为3V、6V、12V，这是为了研究（）A.电阻上的电流与电阻的阻值的关系B.电阻上的电流与电阻两端的电压的关系C.电阻的阻值与流过电阻的电流的关系D.电阻两端的电压与电阻的阻值的关系7、如题7图所示，已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中不可行的是8、如图所示的电路中，闭合开关，当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路中的电阻R和通过电流表的电流I变化情况是（）A．R减小，I增大B．R减小，I减小C．R增大，I增大D．R增大，I减小=10W。

最新50套初中物理欧姆定律一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。

50套初中物理欧姆定律含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A. 向右移动滑片P，电压表V1的示数变小B. 向右移动滑片P，电压表V2的示数变小C. 向左移动滑片P，电流表A的示数变大D. 向左移动滑片P，电压表V1与电流表A的示数比值不变【答案】 D【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．故选D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．2．地磅工作时，重物越重，电表的示数就越大。
