看梁配筋图纸[1]

如何看梁配筋图纸总结一下常用梁的平法标注，省得下一次再翻资料，比较烦：首先，我们要看的规范是，梁柱的配筋及构造要求详《钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。

平面注写包括集中标注与原位标注•集中标注抿达梁的逍用数值*原位标注表达梁的特殊数值「当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时,原位标注取值优先（如图4.2U所示）*KL2(2A) 300650♦00100/200^2) 2425GtttO(-0100):鮒磁_ 2125+2422£6425 4/2 4"0“…-一…-■ ■」■T il…蔬场厂三］丁3「…4硒°------------------------- —4425jj4t25——Jt------------T 2*16 . ;■*8®1OQ(2): ” ——」」LKill-2(5} 300x70000/150(2)2t1B12»2O2«l&tai6梁集中标注的内容例巾10知00/200（4}”表不箝筋为1级钢筋，血枪©10・加宰区间距为100*廿加耒区间蹟为200.均为四肢策.<ii8«）00（4）/l50（2）t表理邀筋为1级钢筋「宜轻加憲区间距为100,他肢橋：非加犠域间距为15山两肢AL中的此处意思为通长筋当梁腹板髙度/^^450mni 时.须配置纵向构逍钢筋，所头，接续注写设登在梁两个侧面的总配筋值，且对称配遲。

例 G表示梁的两个侧面共配讶4 $12的纵向构适钢筋,每侧，配置2①L2.四*梁上部逋艮筋或架立筋配进£通氏筋町为柑同或不同 玄径采用搭接连接*机械连接或对捍连接的钢筋>•该项为必注 值■所注规格巧根数应根据结构受力耍求及箍筋肢数等构遗耍 求而定*当同排纵筋中既有通长筋乂有架立筋时.应用加号 "+，J将通长筋和架立筋相联.注写时須将角部纵筋蚂在加号的前面，架立筋写在加号后面的括号内牛以示不同直径及■通 长筋的区别。

框架梁配筋图、板配筋图识读(2012-06-14 16:52)
分享到： 0
标签：框架梁配筋图、板配筋图分类：工程识图

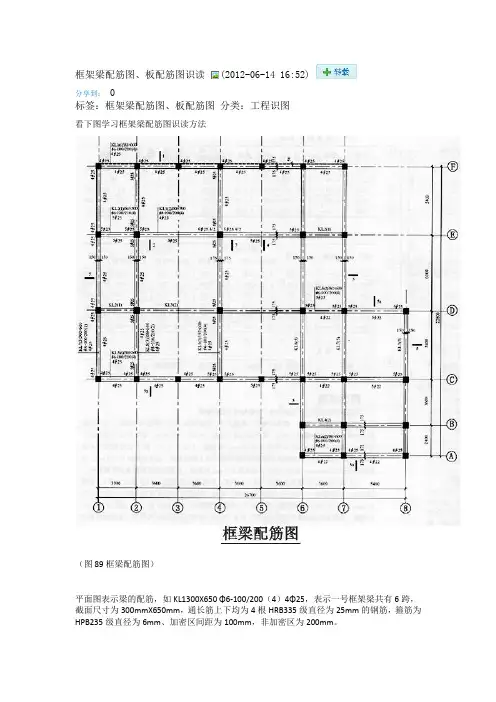

看下图学习框架梁配筋图识读方法
（图89框梁配筋图）
平面图表示梁的配筋，如KL1300X650 Φ6-100/200（4）4Φ25，表示一号框架梁共有6跨，截面尺寸为300mmX650mm，通长筋上下均为4根HRB335级直径为25mm的钢筋，箍筋为HPB235级直径为6mm、加密区间距为100mm，非加密区为200mm。

剖面图表示出梁的截面尺寸。

腰筋与拉筋:当腹板高大于等于450mm时，应在梁的两侧沿梁高每隔不大于200mm处，各设一根直径不小于10mm的腰筋，并用拉筋联系，拉筋间距一般取箍筋的2倍。

如2-2中2Φ14 Φ8-400表示腰筋为2Φ14，拉筋为Φ8-400。

图90框架梁截面图）
板配筋图识读
看下图学习板配筋图识读方法
（图91板配筋图）
图中上铁共有5种不同类型，下铁随板跨配置不同直径及间距的钢筋，如1、2轴跨间板后h为100mm，下铁沿纵向为HPB235级直径为8mm、间距为200mm的钢筋，横向为HPB235级直径为10mm、间距为100mm的钢筋；分布筋均为HPB235级直径为6mm、间距为250mm 的钢筋。

如何看梁配筋图纸工程造价2010-08-10 16:43:52 阅读153 评论0字号：大中小首先，我们要看的规范是，梁柱的配筋及构造要求详《钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)。

接下来，是针对具体的图纸：梁集中标注的内容中的此处意思为通长筋另外中的一方面是另一方面还有一方面，关于梁中支座（即两根梁之间的支座）配筋的图纸其中有个内容局部需要通长，因为太短第二.梁原位标注的内容钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

梁配筋图识读一、梁的配筋图画法梁平面整体配筋图是在各结构层梁平面布置图上;采用平面注写方式或截面注写方式表达..1、平面注写方式平面注写方式是在梁的平面布置图上;将不同编号的梁各选一根;在其上直接注明梁代号、断面尺寸B×H宽×高和配筋数值..当某跨断面尺寸或箍筋与基本值不同时;则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注：原位注写表达梁的特殊数值..将梁上、下部受力筋逐跨注写在梁上、下位置;如受力筋多于一排时;用斜线“/”将各排纵筋自上而下分开..如下图表达了在轴线上梁的情况;引出线部分为集中标注..KL22A300×650为2号框架梁;有两跨;一端有悬挑、梁断面300×650；φ8-100/200 22φ25表明此梁箍筋是φ8间距200;加密区间距100;2φ25表示在梁上部贯通直径为25mm的钢筋2根；－0.100表示梁顶相对于楼层标高24.950低0.100m;在轴与①～②轴之间梁下部中间段6φ252/4为该跨梁下部配筋;上一排纵筋为2φ25;下一排纵筋为4φ25全部伸入支座..在①轴处梁上部注写的2φ25+2φ22 ;表示梁支座上部有四根纵筋;2φ25放在角部;2φ22放在中部..当梁支座两边的上部纵筋相同时;可仅在一边标注配筋值;另一边省略不注;如②轴梁上端所示..当集中注写的数值中某一项或几项数值不适用于某跨或某悬挑部分时;则按其不同数值原位注写在该跨或该悬挑部分处;施工时;按原位标注的数值优先选用..如③轴右侧悬挑梁部分;下部标注φ8-100;表示悬挑部分的箍筋通长都为φ8间距100的两肢箍..梁支座上部纵筋的长度根据梁的不同编号类型;按标准中的相关规定执行..2. 截面注写方式是将断面号直接画在平面梁配筋图上;断面详图画在本图或其它图上..截面注写方式既可以单独使用;也可与平面注写方式结合使用;如在梁密集区;采用截面注写方式可使图面清晰..下图为平面注写和截面注写结合使用的图例..图中吊筋直接画在平面图中的主梁上;用引线注明总配筋值;如L3中吊筋2φ18..二、梁平法施工图梁平法施工图是在梁的结构平面布置图上;采用平面注写方式或截面注写方式表达的梁配筋图；施工人员依据平法施工图及相应的标准构造详图进行施工;故称梁平法施工图..首先;按一定比例绘制梁的平面布置图;分别按照梁的不同结构层标准层;将全部梁及与之相关联的柱、墙绘制在该图上;并按规定注明各结构层的标高及相应的结构层号..对轴线未居中的梁;应标注其偏心定位尺寸;但贴柱边的梁可不注..然后;根据设计计算结果;采用平面注写方式或截面注写方式表达梁的截面及配筋..这里主要介绍平面注写方式;即在梁平面布置图上;分别在不同编号的梁中各选一根梁;在其上注写截面尺寸和配筋具体数值..注写分为集中标注和原位标注..集中标注表达梁的通用数值;原位标注表达梁的特殊数值..当集中标注的某项数值不适用于梁的某部位时;则该项数值原位标注..施工时;原位标注取值优先..图平面注写方式示例一集中标注集中标注可从梁的任意一跨引出..集中标注的内容;包括4项必注值和2项选注值..4项必注值包括：梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋；2项选注值包括：梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差..1、梁编号：由类型代号、序号、跨数及有无悬挑几项表示如下..2、梁截面尺寸：等截面梁有b×h表示；加腋梁用b×h、yc1×c2表示其中c1为腋长; c2为腋高；悬挑梁当根部和端部不同时;用b×h1/ h2表示其中h1为根部高; h2为端部高..3、梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢数..箍筋加密区与非加密区的不同间距及肢数用“/”分隔;箍筋肢数写在括号内..箍筋加密区长度按相应抗震等级的标准构造详图采用..如： f8-100/2002表示HPB235级钢筋、直径8mm、加密区间距100mm、非加密区间距200mm;均为双肢箍；f8-1004/2002表示HPB235级钢筋、直径8mm、加密区间距100mm为4肢箍、非加密区间距200mm为双肢箍；4、梁上部贯通筋或非架立筋：所注规格及根数应根据结构受力要求及箍筋肢数等构造要求而定..当既有贯通筋又能架立筋时;用角部贯通筋＋架立筋的形式;架立筋写加号后面的括号内..如：2 f22用于双肢箍；2 f22+4 f12用于6肢箍;其中2 f22为贯通筋;4 f12为架立筋；当梁的上部纵筋与下部纵筋均为贯通筋、且多数跨的配筋相同时;可用“；”将上部纵筋与下部纵筋分隔..如：2 f14；3 f18表示上部配2 f14的贯通筋;下部配3 f18的贯通筋..5、梁侧面纵向构造钢筋或受扭钢筋：此项为选注值;当梁腹板高≥450mm时;须配置符合规范规定的纵向构造钢筋;注写如下：G4f12;表示梁的两个侧面共配置4f12的纵向构造钢筋;两侧各2f12对称配置..当梁侧面需配置受扭纵向钢筋时;注写如下：N6f18;表示梁的两个侧面共配置6 f18的纵向构造钢筋;两侧各3f18对称配置..当配置受扭纵向钢筋时;不再重复配置纵向构造钢筋;但此时受扭纵向钢筋的间距应满足规范对纵向构造钢筋的间距要求..6、梁顶面标高高差：此项为选注值;当梁顶面标高不同于结构层楼面标高时;需要将梁顶标高相对于结构层楼面标高的差值注写在括号内;无高差时不注..高于楼面为正值;低于楼面为负值..二原位标注原位标注的内容包括：梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋1、梁支座上部纵筋：原位标注的支座上部纵筋应为包括集中标注的贯通筋在内的所有钢筋..多于1排时;用“/”自上而下分开；同排纵筋有2种不同直径时;用“＋”相联;且角部纵筋写在前面..如：6 f25 4/2表示支座上部纵筋共2排;上排4 f25;下排2 f25；2f25＋2f22表示支座上部纵筋共4根1排放置;其中角部2 f25;中间2 f22；当梁中间支座两边的上部纵筋相同时;仅在支座的一边标注配筋值；否则;须在两边分别标注..2、梁下部钢筋：与上部纵筋标注类似;多于1排时;用“/”自上而下分开..同排纵筋有2种不同直径时;用“＋”相联;且角部纵筋写在前面..如：6 f25 2/4表示下部纵筋共2排;上排2f25;下排4 f25；3、附加箍筋或吊筋：直接画在平面图中的主梁上;用线引注总配筋值;附加箍筋的肢数注在括号内..当多数附加箍筋或吊筋相同时;可在图中统一说明;少数与统一说明不一致者;再原位引注..4、当在梁上集中标注的内容某一项或某几项不适用于某跨或某悬挑段时;则将其不同数值原位标注在该跨或该悬挑段..。

结构梁钢筋图纸怎么看梁编号的注写形式1.梁编号中（XXA)表示梁一端悬挑，(XXB)表示梁两端有悬挑，悬挑部分不计跨数。

如KL7(5A)表示第七号框架梁，5跨，一端有悬挑梁如KL6(5B)表示第六号框架梁，5跨，两端有悬挑梁2.梁的平面注写形式，系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋的具体数值的方式来表达的梁平面法施工图。

3.梁的截面注写形式，系在分标准层绘制的梁平面布置图上，分别在不同编号的梁中个选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

梁平法的平面注写形式梁平法的截面注写方式标注说明上图集中标注：KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；2Φ25表示2根二级、直径是25的上部通长筋；G4Φ10表示四根一级、直径是10的腰筋；（-0.100）表示梁顶标高相对于该楼板结构标高低0.100m；梁顶面标高系指相对于该结构层楼面标高的高差值。

原位标注：2Φ25+2Φ22表示该处钢筋为2根直径是25,加上2根直径是22。

6Φ25 2/4表示6根钢筋上排有2根,下排有4根箍筋肢数是指梁的竖向箍筋的肢的数量，柱的横向箍筋的肢的数量。

4.梁的平面注写形式包括集中标注和原位标注两种，施工时，原位标注取值优先于集中标注。

5.当梁腹板高度hw≥450mm时，需在梁的两个侧面配置构造钢筋，构造钢筋以大写字母G开头。

当梁侧面需配置受扭纵向钢筋时，纵向受扭钢筋应以大写字母N开头。

6.楼层框架梁KL纵向钢筋的构造图中跨度值Ln为左跨Lni和右跨Lni＋1的较大值。

（i＝1，2…）当纵筋直径d＞28mm时，钢筋间应采用焊接或机械连接，不宜采用手工绑扎。

需注意的是，当梁的上部既有贯通钢筋又有架立筋时，其中架立筋的搭接长度为150mm。
