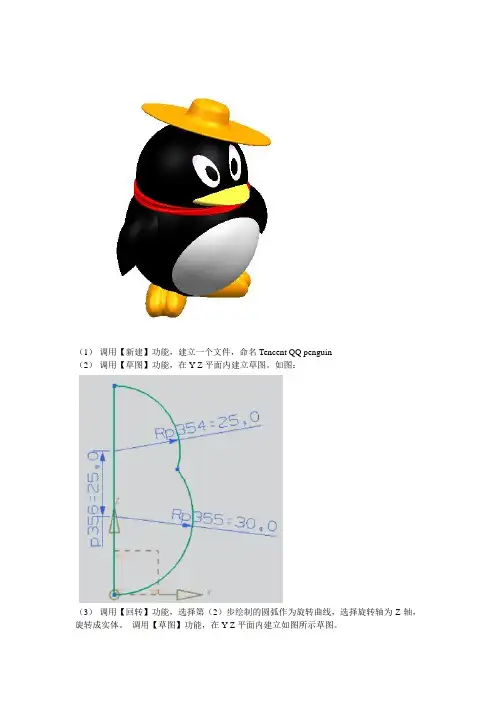

（1）调用【新建】功能，建立一个文件，命名Tencent QQ penguin（2）调用【草图】功能，在Y-Z平面内建立草图。
如图：（3）调用【回转】功能，选择第（2）步绘制的圆弧作为旋转曲线，选择旋转轴为Z轴，旋转成实体。
调用【草图】功能，在Y-Z平面内建立如图所示草图。
（4）调用【点】功能，建立坐标为（35，0，53）点。
如图：（5）调用【投影曲线】功能，将第（4）步的草图投影到企鹅的身体上，并调用【艺术样条】建立如图所示的企鹅嘴巴。
（6）调用【通过曲线网格】功能，使用上面3步建立的曲线和点建立嘴巴的上半部，下半部和两边的嘴角。
如图：（7）调用【草图】功能，在Y-Z平面内建立草图，调用【艺术样条】功能，建立如图曲线，完成草图。
立一个基准平面，如图：（9）调用【草图】功能，选择第8步的基准平面建立草图。
调用（插入-曲线-椭圆）功能，建立一个大圆半径为8.5，小圆半径为7，中心为曲线终点的椭圆。
如图：（10）调用【引用几何体】功能，选择对象为第9步建立的椭圆，选择路径为第8步建立的曲线。
如图：（11）调用【艺术样条】功能，选择第9步建立椭圆的象限点，第10步建立椭圆的象限点和第7步建立的曲线的端点建立曲线，重复上面的步骤建立另外的曲线。
如图：（12）调用【通过曲线网格】功能，选择曲线为第9步建立的椭圆，第10步建立的椭圆和第7步建立的曲线终点。
交叉曲线为第11步建立的曲线。
建立企鹅的手。
如图：（13）调用【镜像体】功能，选择体为第12步建立的手，镜像平面为X-Z平面，如图：调用【艺术样条】功能，建立曲线，如图：（15）调用【回转】功能，选择第14步绘制的圆弧作为旋转曲线，选择第14步建立的直线作为旋转轴，建立实体腿，如图：（16）调用【基准平面】功能，选择按照某一距离建立，选择平面参考为X-Y平面，距离为-4，建立一个基准平面。
（17）调用【修剪体】功能，修剪第15步建立的腿，如图：（18）调用【格式-wcs-动态】功能，移动坐标轴。
精华版：1.到粉钻雪山去找伊苏（爱的怀抱）每一个小时可以长4点成长值2.安全检查站（企鹅镇阿俊）玩一次也4点成长值前提是玩的比较好一天5次机会5次下来就是20点成长值3.粉钻雪山找管家苔丝每周可以吹一次气球里面有黄宝石4个到布袋长老（风语广场科洛那过桥）那里喝掉也可以得到8点成长值4.元宝就简单了玩玩小游戏送送信（布袋长老2次）可以得很多元宝得我一个月最少挣5000元宝（必须是粉钻）你每天上线第一件事把安全检查站做了其次就是爱得怀抱这样安排比较节省时间全攻略：1多加几个家园好的好友，每天参加童话历险等家园状态，能随机得到成长值。
比如，只需要半个小时的童话历险有一定几率奖4点成长值，而宫廷舞会有很大机会得到5点成长值。
这些家园状态都能得到东西和属性，并且只需要半小时，而且长期玩能攒很多黄宝石。
比如我5天赞了14个黄宝石。
一天喝5个黄宝石成长药水，长10点也可以喝蓝宝石药水,1瓶长5点。
2每天到教堂玩密室游戏，最少也能得到一个日用品，过的关数越多越好，比如我没花钱过了两关，得了个震动减肥仪，免费的不领白不领哦，第一关很好过的。
3每天一次喂养魔法鱼，得到1个吃洗物品或元宝。
4每天领取一个藏宝图碎片，8天就能凑齐一个宝藏，得到2.1~4.2Q币的宝藏！5找布袋长老送信，点亮一个地图最高可得50qb大礼包！第一次送信免费，以后每增加两点成长值可以免费送一次信，基本上送一次可得10元宝+1积分，10积分可以抽一次奖，随机得到各种装扮和元宝或其他奖励，并且用掉的积分不影响获取称号，有了10个积分不用担心用掉就行，用掉的也算在600积分内，满了600分就可以兑换称号了。
6监狱猫任务（若运气好在油桶内逮到猫可以得到丰厚奖励）。
7每天一次免费玩嘉年华牛翔赛跑，获胜可得喂养品。
8天使坏坏任务可累计领200元宝。
（建议到了10级再做，因为给的装备都是10级才能穿的）9玩赛孔明，不过这得坚持玩，短期内若不花Q币是得不到东西的。
竭诚为您提供优质文档/双击可除
qq企鹅ppt模板
篇一：proe兴趣教学之~qq企鹅设计
项目20qq企鹅设计
1、新建零件文件，文件名为Football。
2、以FRont面为草绘平面，创建旋转曲面（身体）。
3、倒圆角。
4、在Right面上绘制截面（直线）（草绘1）。
5、插入模型基准：图形1和图形2。
6、以步骤4绘制的直线为轨迹，创建扫描曲面（嘴巴），特征截面添加关系：
sd5=evalgraph("2",trajpar*10)*2.2和
sd4=evalgraph("1",trajpar*10)*2，其中sd5为椭圆的长半径，sd4为椭圆的短半径。
7、曲面合并，倒圆角。
扫描截面
8、以Right面为草绘平面绘制截面（草绘2）。
9、以步骤8绘制的直线为轨迹，创建扫描曲面（手臂），特征截面添加关系：
sd4=evalgraph("1",trajpar*10)*1.5，
sd3=evalgraph("2",trajpar*10)，其中sd3为椭圆的长半径，sd4为椭圆的短半径。
10、手臂扫描曲面镜像，然后合并曲面（两次，左右手臂各1次）。
扫描截面
11、变半径倒圆角（左右两侧）。
12、创建基准面。
13、在dtm1上绘制截面（直线）（草绘3）。
14、插入模型基准：图形3和图形4。
14、创建基准面dtm2。
15、创建基准点pnt0。
16、创建基准面dtm3，并调整大小。
17、在dtm2上绘制截面（半个椭圆）（草绘4）。
18、在dtm1上绘制截面（草绘5）。
19、创建两基准点pnt1和pnt2（dtm3与两椭圆线的交点。
20、在dtm3上绘制截面（草绘6）。
21、分别对草绘4和草绘5截面进行镜像。
22、创建脚部边界曲面（第一方向4条边界，第二方向1条边界）。
篇二：proeqq企鹅教程
第一部分：
本实例开始前我们先来分析一下各个组合的特征
新建文件
单击工具栏上的
按钮〉弹出新建对话框
〉在名称栏中输入新文件名：qq〉单击
按钮新建文件并进入图形窗口
〉图形窗口中显示pRt-csys-deF坐标系和top、FRont、Right三个相互垂直的基准面建立旋转曲面
单击工具栏上的
按钮弹出旋转工具操控板
〉单击操控板上的
按钮，创建曲面
〉单击操控板上的
选项卡弹出｛位置｝上滑面板
〉单击上滑面板上的
按钮弹出｛草绘｝对话框
〉对话框中的｛平面｝收集器处于激活状态选择FRont 平面为绘图平面〉表示视图方向的黄色箭头指向屏幕内侧〉保持｛草绘｝对话框中其他默认选项
〉单击对话框的
按钮进入草绘器并弹出参照对话框
〉单击
关闭｛参照｝对话框
〉绘制如图所示的剖面
图绘制剖面
〉单击工具栏上的
按钮，完成绘制剖面
〉操控板上
收集器自动适用内部cl为旋转轴，并旋转360度〉单击工具栏上的
按钮〉弹出视图列表
〉在试图列表中选择｛缺省方向｝〉返回默认的3d视图〉单击操控板上的
按钮，旋转建立曲面，如图所示
图创建曲面
倒圆角
〉单击工具栏上的
按钮〉弹出倒圆角工具操控面板
〉选择如图所示的边
〉在操控板上或图形窗口中输入倒圆角半径：10
图选择倒圆角的边〉单击操控板上的
按钮，建立倒圆角，如图所示。
