变压器试题

  • 格式：doc
  • 大小：79.50 KB
  • 文档页数：5

变压器试题一、填空1．变压器是按照原理工作的。

的绕组叫原绕组，的绕组叫副绕组。

2．有一台变压器原边接在50赫、380伏的电源上时，副边输出电压是36伏。

若把它的原边接在60赫、380伏的电源上，则副边输出电压是伏，输出电压的频率是赫。

3．一台变压器的变压比为1：15，当它的原边接到220伏的交流电源上时，副边输出的电压是伏。

4．有一台单相变压器，变压比K=45.455，副边电压U2=220伏，负载电阻R fz=1欧，则副边电流为安；如果忽略变压器内部的阻抗压降及损耗，则原边电压为伏，原边电流为安。

5．收音机输出变压器副边所接扬声器的阻抗为8欧，如果要求原边等效阻抗为250欧，则该变压器的变比为。

6．变压器副边电流的大小和性质决定于，原边电流决定于。

7．变压器的损耗有损耗、损耗。

其损耗由电源电压及频率决定，而与负载无关；损耗随负载电流增加而很快地增加。

8．变压器空载电流的分量很大，而分量很小，因此变压器空载运行时的功率因数很低，而且是性的。

9．变压器的空载损耗近似等于损耗，短路损耗近似等于损耗。

当等于时，变压器的效率最高。

10．变压器带感性负载时，其外特性曲线是的，而带容性负载时，其外特性曲线是的。

11．某单相电力变压器，已知变比K=2，在高压边做短路试验时，测得的短路阻抗的标么值为0.06，若在低压边做短路试验，则短路阻抗的标么值为。

12．一台三相变压器，原绕组为星形接法，副绕组为三角形接法，原副边额定电压之比为173/20，则每相原、副绕组的匝数之比为。

13．联接组别为Y，d3的三相变压器，其高压边相电压超前低压边相电压电角度。

14．三相变压器并联运行的条件是：、、。

15．我国规定，并联运行的电力变压器，其变压比差值不得超过，其容量比不得超过。

16．电流互感器原绕组的匝数，要联接入被测电路；电压互感器原绕组的匝数，要联接入被测电路。

17．电流互感器副边的额定电流一般为安，电压互感器副边的额定电压一般为伏。

1．变压器的损耗有和。

在情况下变压器的效率达到最大值。

2、三相变压器并联运行时，如果变比不相等，会出现。

3．电流互感器正常运行状态相当于运行的变压器。

原、付边电流关系表达式是。

4．电流互感器付边额定电流是。

运行时不允许副边。

故装熔断器。

18．用变流比为200/5的电流互感器与量程为5安的电流表测量电流，电流表读数为4.2安，则被测电流是安；若被测电流为180安，则电流表的读数应为安。

19．电流互感器副边严禁运行，电压互感器副边严禁运行。

20．自耦变压器的低压绕组就是的一部分，其原边和副边既有的联系，又有的联系。

1．作变压器的等效电路时，激磁回路中的r m代表电阻，这一电阻用直流电表来测量。

2．三相变压器并联运行时，如果阻抗电压不相等，会出现。

3．电压互感器正常运行状态相当于运行的变压器。

原、付边电压关系表达式是。

4．电压互感器付边额定电压是。

运行时不允许副边。

故装熔断器。

二、判断题1．双绕组变压器的高压绕组匝数多、线径细，低压绕组匝数少、线径粗。

（）2．变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。

（）3．当变压器的副边电流增加时，由于副绕组磁势的去磁作用，变压器铁心中的主磁通将要减小。

（）4．一台单相变压器，额定电压为10/0.23千伏，额定电流为10/435安，将它接入额定电压运行时，其原边电流一定是10安。

（）5．变压器的负载电流增大时，副边端电压就一定会降低。

（）6．变压器短路实验时，如果在原边加额定电压，则变压器将会烧坏。

（）7．变压器的铜损耗与铁损耗都与负载有关。

（）8．变压器的电压调整率越大，说明输出的电压越稳定。

（）9．单相变压器原、副边电压的相位，一定相差180°。

（）10. Y，y8连接组的变压器，原、副绕组对应的相电压相位差是240°。

（）11．Y，d或D，y接法的变压器的连接组别一定是奇数，而Y，y或D，d接法的变压器的连接组别一定是偶数。

（）12．将联接组别为Y，y0的三相变压器副边出线端标志由a、b、c依次改为c、a、b，则其联接组别变成Y，y8。

（）13．连接组别不同的变压器并联运行一定会烧坏。

（）14．短路电压百分比相等的变压器并联运行，各变压器按其容量大小成正比地分配负载电流。

（）15．为了防止短路造成危害，在电流互感器和电压互感器副边电路中，都必须装设熔断器。

（）16．互感器既可以用于交流电路，也可以用于直流电路。

（）17．与普通变压器一样，当电流互感器副边短路时，将会产生很大的短路电流。

（）18．自耦变压器绕组公共部分的电流，在数值上等于原、副边电流数值之和。

（）19．与同容量的双线圈变压器相比，自耦变压器线圈的容量比双线圈变压器线圈容量小。

（）20．自耦变压器的原边从电源吸收的电功率，除一小部分损耗在内部外，其余的全部经原、副边线圈之间的电磁感应传递到负载上。

（）2．短路阻抗Z k*不等的变压器并联运行时，Z k*大的那一台的负载系数β较大。

（）3．自耦变压器的绕组容量总是与其变压器容量相同。

（）4．在三相组式变压器中，主磁通与三次谐波磁通所遇到的磁阻相同。

（）2．自耦变压器原、副边额定容量相同（）。

3．在三相芯式变压器中，主磁通与三次谐波磁通所遇到的磁阻相同。

（）三、选择题1．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（）A、增加；B、不变；C、减小2．有一台变压器原绕组的电阻为10欧，其原边加220伏的交流电压时原绕组的空载电流（）。

A、等于22安；B、小于22安；C、大于22安3．如果将额定电压为220/36伏的变压器接入220伏的直流电源，则将发生什么现象？（）A、输出36伏的直流电压；B、输出电压低于36伏；C、输出36伏电压，原绕组过热；D、没有电压输出，原绕组严重过热而烧毁。

4．将50赫、220/127伏的变压器，接到100赫、220伏的电源上，铁心中的磁通将如何变化？（）A、减小；B、增加；C、不变；D、不能确定5．用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将如何变化？（）A、升高；B、降低；C、不变；D、可能升高，也可能降低6．电压变化率△U％与短路电压U K的关系是（）。

A、U K越小，△U％也越小；B、U K越小，△U％越大；C、△U％与U K无关7．变压器的额定电流，是指它在额定情况下运行时原、副边电流的（）。

A、平均值；B、最大值；C、有效值；D、瞬时值8．两台变压器并联运行，空载时副绕组中有一定大小的电流，其原因是（）。

A、短路电压不相等；B、变压比不相等；C、连接组别不相等；D、以上三个均不相等9．将连接组别为Y，y8的变压器每相副绕组的始、末端标志互相调换，重新连接成星形，则其连接组别为（）。

A、Y，y10；B、Y，y2；C、Y，y6；D、Y，y410．如果要不断电拆装电流互感器副边的仪表，则必须（）。

A、先将副绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地、先将副绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地先将副绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地将副绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地副绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地绕组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地组断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地断开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地开；B、先将副绕组短接；C、直接拆装；D、将原绕组接地；B、先将副绕组短接；C、直接拆装；D、将原绕组接地B、先将副绕组短接；C、直接拆装；D、将原绕组接地B、先将副绕组短接；C、直接拆装；D、将原绕组接地B、先将副绕组短接；C、直接拆装；D、将原绕组接地B、先将副绕组短接；C、直接拆装；D、将原绕组接地B、先将副绕组短接；C、直接拆装；D、将原绕组接地、先将副绕组短接；C、直接拆装；D、将原绕组接地先将副绕组短接；C、直接拆装；D、将原绕组接地将副绕组短接；C、直接拆装；D、将原绕组接地副绕组短接；C、直接拆装；D、将原绕组接地绕组短接；C、直接拆装；D、将原绕组接地组短接；C、直接拆装；D、将原绕组接地短接；C、直接拆装；D、将原绕组接地接；C、直接拆装；D、将原绕组接地；C、直接拆装；D、将原绕组接地C、直接拆装；D、将原绕组接地C、直接拆装；D、将原绕组接地C、直接拆装；D、将原绕组接地C、直接拆装；D、将原绕组接地C、直接拆装；D、将原绕组接地、直接拆装；D、将原绕组接地直接拆装；D、将原绕组接地接拆装；D、将原绕组接地拆装；D、将原绕组接地装；D、将原绕组接地；D、将原绕组接地D、将原绕组接地D、将原绕组接地D、将原绕组接地D、将原绕组接地D、将原绕组接地、将原绕组接地将原绕组接地原绕组接地绕组接地组接地接地地11．决定电流互感器原边电流大小的因素是（）1．决定电流互感器原边电流大小的因素是（）．决定电流互感器原边电流大小的因素是（）决定电流互感器原边电流大小的因素是（）定电流互感器原边电流大小的因素是（）电流互感器原边电流大小的因素是（）流互感器原边电流大小的因素是（）互感器原边电流大小的因素是（）感器原边电流大小的因素是（）器原边电流大小的因素是（）原边电流大小的因素是（）边电流大小的因素是（）电流大小的因素是（）流大小的因素是（）大小的因素是（）小的因素是（）的因素是（）因素是（）素是（）是（）（））））））A、副边电流；B、副边所接负载；C、变流比；D、被测电路、副边电流；B、副边所接负载；C、变流比；D、被测电路副边电流；B、副边所接负载；C、变流比；D、被测电路边电流；B、副边所接负载；C、变流比；D、被测电路电流；B、副边所接负载；C、变流比；D、被测电路流；B、副边所接负载；C、变流比；D、被测电路；B、副边所接负载；C、变流比；D、被测电路B、副边所接负载；C、变流比；D、被测电路B、副边所接负载；C、变流比；D、被测电路B、副边所接负载；C、变流比；D、被测电路B、副边所接负载；C、变流比；D、被测电路B、副边所接负载；C、变流比；D、被测电路、副边所接负载；C、变流比；D、被测电路副边所接负载；C、变流比；D、被测电路边所接负载；C、变流比；D、被测电路所接负载；C、变流比；D、被测电路接负载；C、变流比；D、被测电路负载；C、变流比；D、被测电路载；C、变流比；D、被测电路；C、变流比；D、被测电路C、变流比；D、被测电路C、变流比；D、被测电路C、变流比；D、被测电路C、变流比；D、被测电路C、变流比；D、被测电路C、变流比；D、被测电路、变流比；D、被测电路变流比；D、被测电路流比；D、被测电路比；D、被测电路；D、被测电路D、被测电路D、被测电路D、被测电路D、被测电路D、被测电路D、被测电路、被测电路被测电路测电路电路路12．电压互感器副边回路中仪表或继电器，必须（）。

合集下载

高中变压器试题及答案

高中变压器试题及答案

高中变压器试题及答案1. 变压器的工作原理是什么？答案：变压器的工作原理基于电磁感应现象。

当交流电通过变压器的初级线圈时，会在铁芯中产生交变磁通，这个磁通会在次级线圈中感应出电流，从而实现电压的变换。

2. 变压器的输入功率和输出功率之间的关系是什么？答案：变压器的输入功率等于输出功率，因为变压器本身不消耗能量，只是将电能从一种电压等级转换为另一种电压等级。

3. 变压器的效率如何计算？答案：变压器的效率可以通过以下公式计算：效率 = （输出功率/ 输入功率）× 100%。

效率反映了变压器在转换过程中能量损失的程度。

4. 为什么变压器的铁芯通常使用硅钢片？答案：硅钢片具有较高的磁导率和较低的磁滞损耗，这使得变压器在转换电压时能够减少能量损失，提高效率。

5. 变压器的匝数比和电压比有什么关系？答案：变压器的匝数比等于其电压比。

即，如果初级线圈有N1匝，次级线圈有N2匝，那么电压比为V1/V2 = N1/N2。

6. 变压器能否改变直流电的电压？答案：不能。

变压器只能改变交流电的电压，因为直流电不会产生交变磁通，无法在次级线圈中感应出电流。

7. 什么是自耦变压器？答案：自耦变压器是一种特殊类型的变压器，其初级和次级线圈共用一部分线圈。

这种设计可以减少线圈的匝数，节省材料，但可能会增加电路的复杂性。

8. 变压器的负载变化对输出电压有什么影响？答案：当变压器的负载增加时，由于电流的增加，变压器的次级线圈会产生更多的电压降，导致输出电压降低。

相反，负载减少时，输出电压会升高。

9. 为什么变压器需要进行冷却？答案：变压器在工作过程中会产生热量，特别是在高负载条件下。

如果不进行适当的冷却，变压器的温度可能会升高到危险水平，影响其性能和寿命。

10. 变压器的绝缘材料有哪些？答案：变压器的绝缘材料包括油、树脂、纸和气体等。

这些材料用于隔离变压器的各个部分，防止电流泄漏和短路，确保变压器的安全运行。

变压器试题及答案

变压器试题及答案

变压器试题及答案一、选择题1. 变压器的基本原理是什么？A. 电磁感应B. 静电感应C. 磁共振D. 磁共振与静电感应答案：A2. 以下哪个不是变压器的组成部分？A. 铁芯B. 线圈C. 电容D. 绝缘体答案：C3. 变压器的匝数比与电压比的关系是什么？A. 匝数比等于电压比B. 匝数比是电压比的倒数C. 匝数比与电压比成正比D. 匝数比与电压比成反比答案：C二、填空题1. 变压器的变压能力取决于其________和________的比值。

答案：匝数；电阻2. 理想变压器的输入功率与输出功率是________的。

答案：相等3. 变压器的铁损主要包括________和________。

答案：磁滞损耗；涡流损耗三、简答题1. 简述变压器的工作原理。

答案：变压器的工作原理基于法拉第电磁感应定律。

当原线圈接入交流电源时，铁芯中的磁通量随之变化，这个变化的磁通量在副线圈中产生感应电动势，从而实现电能的传输和电压的变换。

2. 变压器的效率如何计算？答案：变压器的效率是输出功率与输入功率的比值。

理想情况下，不考虑损耗，变压器的效率为100%。

实际应用中，由于存在铜损、铁损等损耗，效率会低于100%。

四、计算题1. 已知变压器原线圈匝数为1000匝，副线圈匝数为5000匝，输入电压为220V，求输出电压。

答案：根据变压器匝数比与电压比的关系，输出电压 V_out = (V_in * N_out) / N_in = (220 * 5000) / 1000 = 1100V。

2. 若变压器的输入功率为10kW，效率为90%，求输出功率。

答案：根据效率的定义，输出功率 P_out = (输入功率 * 效率) = 10kW * 90% = 9kW。

高中变压器试题及答案

高中变压器试题及答案

高中变压器试题及答案一、选择题1. 变压器的主要作用是什么？A. 改变电压B. 改变电流C. 改变电阻D. 改变功率答案：A2. 变压器的原边和副边之间通过什么方式传递能量？A. 导线B. 电磁感应C. 直接接触D. 空气答案：B3. 理想变压器的原边和副边的电压比与什么成正比？A. 电流比B. 电阻比C. 匝数比D. 功率比答案：C4. 变压器的效率是指什么？A. 原边功率与副边功率的比值B. 原边功率与损耗功率的比值C. 副边功率与损耗功率的比值D. 原边功率与总功率的比值答案：A5. 以下哪个因素会影响变压器的效率？A. 铁芯材料B. 线圈匝数C. 线圈电阻D. 所有以上因素答案：D二、填空题6. 变压器的原边电压为220V，副边电压为110V，原边与副边的匝数比为________。

答案：2:17. 变压器的原边电流为5A，副边电流为10A，原边与副边的匝数比为________。

答案：1:28. 理想变压器的原边功率与副边功率的关系是________。

答案：相等9. 变压器的铁损主要包括________和________。

答案：磁滞损耗、涡流损耗10. 变压器的铜损是指________。

答案：线圈电阻引起的损耗三、简答题11. 简述变压器的工作原理。

答案：变压器的工作原理基于电磁感应现象。

当原边线圈接入交流电源时，原边线圈中的电流产生交变磁场，这个磁场通过铁芯传递到副边线圈，使副边线圈中产生感应电动势。

根据法拉第电磁感应定律，副边线圈的电动势与原边线圈的电动势成正比，比例系数是原边和副边的匝数比。

12. 为什么变压器不能改变直流电的电压？答案：变压器只能对变化的磁场产生感应电动势，而直流电产生的是恒定的磁场，不会产生变化的磁场，因此变压器无法对直流电产生感应电动势，也就不能改变直流电的电压。

四、计算题13. 已知一变压器的原边电压为220V，副边电压为440V，原边电流为10A，求副边电流。

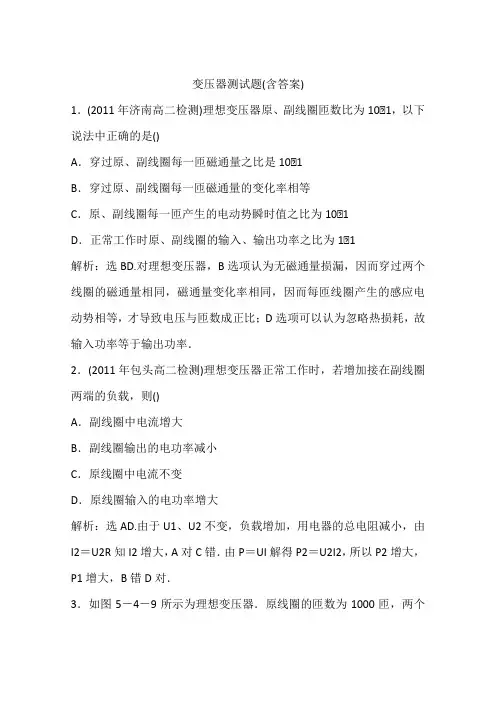

变压器测试题(含答案)

变压器测试题(含答案)

变压器测试题(含答案)1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则()A．副线圈中电流增大B．副线圈输出的电功率减小C．原线圈中电流不变D．原线圈输入的电功率增大解析：选AD.由于U1、U2不变，负载增加，用电器的总电阻减小，由I2＝U2R知I2增大，A对C错．由P＝UI解得P2＝U2I2，所以P2增大，P1增大，B错D对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100匝，L1是“6V2W”的小灯泡．L2是“12V4W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为()图5－4－9A.160AB.130AC.120AD.110A解析：选C.P出＝2W＋4W＝6W，由P入＝P出，得I1U1＝6W，又U1U2＝n1n2，所以U1＝n1n2U2＝100050×6V＝120V，所以I1＝6120A＝120A．故正确答案为C.4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当S 接通时，以下说法中正确的是()图5－4－10A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律知，流过R的电流增大，电阻上的电压UR＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．UMN不变，UR变大，所以UL1变小，流过灯泡L1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10mA时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，根据理想变压器的输入功率等于输出功率，有U1I1＝U2I2，当I2＝12mA时，I1即为熔断电流，代入数据得I1＝0.98A.(2)设副线圈中的电流为I′2＝10mA时，变压器的输入功率为P1，根据理想变压器的输入功率等于输出功率，有P1＝I′2U2，代入数据，得P1＝180W.答案：(1)0.98A(2)180W一、选择题1．对理想变压器可作出的判断是()A．高压线圈匝数多、电流大、导线粗B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细D．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U1U2＝n1n2高压线圈匝数多，由变流规律I1I2＝n2n1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100匝，输出电压为10V，则铁芯中磁通量的变化率的最大值为()A．10Wb/sB．14.1Wb/sC．0.14Wb/sD．28.2Wb/s解析：选C.由E＝n•ΔΦΔt知ΔΦΔt＝1nEm＝1100×102Wb/s＝0.14Wb/s.3．(2010年高考重庆卷)一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()图5－4－12A．1100,360B．1100,180C．2200,180D．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n1＝n3U1U3＝5×2201＝1100，同理，变压器烧坏前，n2＝n1U2U1＝1100×36220＝180，B正确．4．如图5－4－13所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、Ic均为有效值)()图5－4－13A．若ab棒匀速运动，则IR≠0，Ic＝0B．若ab棒匀速运动，则IR＝0，Ic＝0C．若ab棒在某一中心位置两侧做往复运动，则IR≠0，Ic≠0D．若ab棒做匀加速运动，则IR≠0，Ic＝0解析：选BCD.ab匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A错，B正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C正确；当ab匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220V,60W”灯泡一只，且灯泡正常发光．则()图5－4－14A．电流表的示数为32220AB．电源输出功率为1200WC．电流表的示数为3220AD．原线圈两端电压为11V解析：选C.副线圈电压U2＝220V，电流I2＝PU2＝311A，则原线圈两端电压U1＝201×U2＝4400V，电流I1＝120×I2＝3220A，所以电流表示数为3220A，选项A、D错误，C正确．电源输出功率为60W，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则()图5－4－15A．保持Q的位置不动，将P向上滑动时，电流表的读数变大B．保持Q的位置不动，将P向上滑动时，电流表的读数变小C．保持P的位置不动，将Q向上滑动时，电流表的读数变大D．保持P的位置不动，将Q向上滑动时，电流表的读数变小解析：选BC.保持Q的位置不动，副线圈匝数不变，由U1U2＝n1n2知U2不变，当P向上滑动时，由I2＝U2R0＋R知I2减小，故电流表的读数变小，B正确，A错误；保持P的位置不动，将Q向上滑动时，副线圈的匝数增多，由U1U2＝n1n2知，U2增大，由I2＝U2R＋R0知I2增大，故I1增大，C正确，D错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2和电源电压U1分别为()图5－4－16A．1∶22UB．1∶24UC．2∶14UD．2∶12U解析：选C.设灯泡正常发光时的电流为I，则I1＝I，I2＝2I.由n1n2＝I2I1得n1n2＝21.由U1′U2＝n1n2得U1′＝n1n2U2＝2U.故U1＝4U，C正确．8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()图5－4－17A．线圈匝数n1＜n2，n3＜n4B．线圈匝数n1＞n2，n3＜n4C．甲图中的电表是电压表，输出端不可以短路D．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n1＞n2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n3＜n4，乙图中电表为电流表，故选项B、C、D正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦式交流电如图乙所示，则()图5－4－18A．交流电的频率为0.02HzB．原线圈输入电压的最大值为2002VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零解析：选C.由图象可知该交流电的周期为0.02s，所以频率为50Hz，A 错误；因为变压器输出电压最大值为20×1V＝20V，所以变压器原线圈电压的最大值为20×10V＝200V，B错误；R2的功率P2＝U2R2＝202302W＝6.67W，C正确；因为电容器可以通过交流电，所以电阻R3中的电流不是始终为零，D错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A、B接交流电源，其电压有效值UAB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D 两端电压的有效值UCD为________V，通过电阻R0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，UCD＝2UAB＝200V，通过R0的电流I＝UCD/R0＝5A.答案：200511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220V的交流电压变成高压，高压电网相邻两极间距离为0.5cm，已知空气在常温常压下的击穿电压为6220V/cm，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场Um＝Emd由题意，空气被击穿时Em＝6220V/cm由理想变压器电压关系U1mUm＝n1n2由峰值与有效值关系U1m＝2U1由以上各式：得n1n2＝110.所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U1＝220V，有两组副线圈，其中n2＝36匝，标有“6V9W”、“12V12W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n1和另一副线圈的匝数n3；(2)原线圈中电流I1.解析：(1)由于两灯泡均正常发光，所以有U2＝6V，U3＝12V根据原、副线圈电压与匝数的关系，由U1U2＝n1n2，U2U3＝n2n3得n1＝U1U2n2＝2206×36＝1320(匝)，n3＝U3U2n2＝126×36＝72(匝)．(2)由于P入＝P出，P出＝P2＋P3，所以P入＝P2＋P3，即I1U1＝P2＋P3，则I1＝P2＋P3U1＝9＋12220A≈0.095A.答案：(1)1320匝72匝(2)0.095A。
