选择正确的前提下要学会放弃CISCO CCNA LAB思科CCNA (网络基础类)LAB1: 路由器的基本命令实验目的：认识路由器实验步骤：Router>en 由用户模式进入特权模式Router#conf t 由特权模式进入全局配置模式Router(config)#hostname hudy 给路由器命名hudy(config)#line vty 0 4 配置telnet密码hudy(config-line)#loginhudy(config-line)#password hudiyihudy(config)#line con 0 配置console口密码hudy(config-line)#loginhudy(config-line)#password hudiyihudy(config-line)#exithudy(config)#enable password hudy 配置由用户模式到特权模式的明文密码hudy(config)#enable secret hudiyi 配置由用户模式到特权模式的密文密码LAB2: 静态路由拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#ip route 192.168.2.0 255.255.255.0 192.168.1.23620A (config)#ip route 192.168.3.0 255.255.255.0 192.168.1.23620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B (config-if)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh选择正确的前提下要学会放弃3620B (config)#ip route 192.168.3.0 255.255.255.0 192.168.2.23620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/03620C (config)#no sh3620C(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.13620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c s1/13620D (config)#no sh3620D(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.13620D(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1LAB3: 动态路由之RIP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router rip3620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh选择正确的前提下要学会放弃3620B(config)#router rip3620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router rip3620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router rip3620D (config-router)#network 192.168.3.0LAB4: 动态路由之IGRP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router igrp 103620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.0选择正确的前提下要学会放弃3620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router igrp 103620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router igrp 103620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router igrp 103620D (config-router)#network 192.168.3.0LAB5: 动态路由之EIGRP拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router eigrp 103620A (config-router)#network 192.168.1.03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.03620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/1选择正确的前提下要学会放弃3620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router eigrp 103620B (config-router)#network 192.168.1.03620B (config-router)#network 192.168.2.03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/s1/13620C (config)#no sh3620C(config)#router eigrp 103620C (config-router)#network 192.168.2.03620C (config-router)#network 192.168.3.03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router eigrp 103620D (config-router)#network 192.168.3.0LAB6: 动态路由之OSPF拓扑图:实验目的：实现网络的互联互通实验步骤：3620A(config)#int s1/03620A config-if)#ip address 192.168.1.1 255.255.255.03620A (config-if)#description connect 3620b s1/03620A (config-if)#no sh3620A (config)#router ospf 103620A (config-router)#network 192.168.1.0 0.0.0.255 area 03620B(config)#int s1/03620B config-if)#ip address 192.168.1.2 255.255.255.0选择正确的前提下要学会放弃3620B (config-if)#description connect 3620a s1/03620B(config)#no sh3620B(config)#int s1/13620B config-if)#ip address 192.168.2.1 255.255.255.03620B (config-if)#description connect 3620c s1/03620B(config)#no sh3620B(config)#router ospf 103620B (config-router)#network 192.168.1.0 0.0.0.255 area 03620B (config-router)#network 192.168.2.0 0.0.0.255 area 03620C(config)#int s1/03620C config-if)#ip address 192.168.2.2 255.255.255.03620C (config-if)#description connect 3620b s1/13620C (config)#no sh3620C (config)#int s1/13620C config-if)#ip address 192.168.3.1 255.255.255.03620C (config-if)#description connect 3620d s1/0s1/13620C (config)#no sh3620C(config)#router ospf 103620C (config-router)#network 192.168.2.0 0.0.0.255 area 03620C (config-router)#network 192.168.3.0 0.0.0.255 area 03620D (config)#int s1/03620D config-if)#ip address 192.168.3.2 255.255.255.03620D (config-if)#description connect 3620c3620D (config)#no sh3620D(config)#router ospf 103620D (config-router)#network 192.168.3.0 0.0.0.255 area 0LAB7: 在1900系列中划分VLAN拓扑图:1924A(config)#vlan 2 name 工程部 1924A(config)#vlan 3 name 财务部1924A#config t1924A(config)#int e 0/11924A(config-if)#vlan-membership static 21924A(config-if)#int e 0/21924A(config-if)#vlan-membership static 31924A(config)#int f 0/26 1924A(config-if)#trunk on1924A(config)#int f 0/271924A(config-if)#trunk on1924B(config)#vlan 2 name 工程部 1924B(config)#vlan 3 name 财务部1924B#config t1924B(config)#int e 0/11924B(config-if)#vlan-membership static 2 1924B(config-if)#int e 0/21924B(config-if)#vlan-membership static 31924B(config)#int f 0/261924B(config-if)#trunk on 1924B(config)#int f 0/27 1924B(config-if)#trunk onLAB8:在2950系列中划分VLAN 拓扑图:创建VLAN将端口分配到VLAN配置中继端口创建VLAN将端口分配到VLAN配置中继端口2950A#vlan database2950A (vlan)#vlan 2 name 工程部 2950A (vlan)#vlan 3 name 财务部2950A (config)#int f 0/12950A (config-if)#switchport access vlan 22950A (config-if)#int f 0/22950A (config-if)#switchport access vlan 32950A (config)#int f 0/32950A (config-if)#switch mode trunk2950A (config)#int f 0/42950A (config-if)#switch mode trunk2950B#vlan database2950B (vlan)#vlan 2 name 工程部 2950B(vlan)#vlan 3 name 财务部2950B (config)#int f 0/12950B(config-if)#switchport access vlan 22950B (config-if)#int f 0/22950B (config-if)#switchport access vlan 32950B (config)#int f 0/32950B (config-if)#switch mode trunk2950B (config)#int f 0/42950A (config-if)#switch mode trunkLAB9: 单边路由拓扑图:创建VLAN 将端口分配到VLAN 配置中继端口 创建VLAN 将端口分配到VLAN 配置中继端口选择正确的前提下要学会放弃实验目的：实现网络的互联互通实验步骤：1924A(config)#vlan 2 name 工程部1924A(config)#vlan 3 name 财务部1924A#config t1924A(config)#int e 0/41924A(config-if)#vlan-membership static 21924A(config-if)#int e 0/51924A(config-if)#vlan-membership static 31924A(config)#int f 0/261924A(config-if)#trunk on1924A(config)#int f 0/271924A(config-if)#trunk on1924B(config)#vlan 2 name 工程部1924B(config)#vlan 3 name 财务部1924B#config t1924B(config)#int e 0/41924B(config-if)#vlan-membership static 21924B(config-if)#int e 0/51924B(config-if)#vlan-membership static 31924B(config)#int f 0/261924B(config-if)#trunk on1924B(config)#int f 0/271924B(config-if)#trunk on3620A (config) #int f0/03620A (config-if) #no ip add3620A (config-if) #no sh3620A (config) #int f0/0.13620A (config-subif)encapsulation isl vlan 23620A (config-subif)ip add 192.168.2.1 255.255.255.03620A (config) #int f0/0.23620A (config-subif) encapsulation isl vlan 33620A (config-subif)ip add 192.168.3.1 255.255.255.0LAB10: 单边路由拓扑图:选择正确的前提下要学会放弃实验目的：实现网络的互联互通实验步骤：2950A#vlan datebase2950A(vlan)#vlan 2 name 工程部2950A(vlan)#vlan 3 name 财务部2950A(config)#int f 0/42950A (config-if)#switchport access vlan 22950A (config-if)#int f 0/52950A (config-if)#switchport access vlan 32950A (config-if))#exit2950A (config)#int f 0/02950A (config-if)#switch mode trunk2950A (config)#int f 0/22950A (config-if)#switch mode trunk2950A (config)#int f 0/32950A (config-if)#switch mode trunk2950B#vlan datebase2950B(vlan)#vlan 2 name 工程部2950B(vlan)#vlan 3 name 财务部2950B(config)#int f 0/42950B (config-if)#switchport access vlan 22950B (config-if)#int f 0/52950B (config-if)#switchport access vlan 32950B (config-if))#exit2950B (config)#int f 0/22950B (config-if)#switch mode trunk2950B(config)#int f 0/32950B (config-if)#switch mode trunk3620A (config) #int f0/03620A (config-if) #no ip add3620A (config-if) #no sh3620A (config-subif)encapsulation dot1q 23620A (config-subif)ip add 192.168.2.1 255.255.255.03620A (config) #int f0/0.23620A (config-subif)encapsulation dot1q 33620A (config-subif)ip add 192.168.3.1 255.255.255.0LAB11:标准访问控制列表拓扑图:实验目的：工程部的PC不能访问财务部的PC，但是可以访问其它所有部门实验步骤：3620A #conf t3620A (config) #int s0/03620A (config-if) # ip add 192.168.1.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/13620A (config-if) # ip add 192.168.2.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/23620A (config-if) # ip add 192.168.3.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/33620A (config-if) # ip add 192.168.4.2 255.255.255.03620A (config-if) #no sh3620A (config)#router rip3620A (config-router)#network 192.168.1.03620A (config-router)#network 192.168.2.03620A (config-router)#network 192.168.3.03620A (config-router)#network 192.168.4.03620B #conf t 3620B (config) #int s0/03620B (config-if) # ip add 192.168.1.1 255.255.255.03620B (config-if) #no sh3620B (config)#router rip3620B (config-router)#network 192.168.1.03620B #conf t3620B (config)# access-list 10 deny 192.168.4.0 0.0.0.2553620B (config)# access-list 10 permit any3620B (config)# int s0/03620B (config-if)# ip access-group 10 in3620C #conf t3620C (config) #int s0/03620C (config-if) # ip add 192.168.2.1 255.255.255.03620C (config-if) #no sh3620C (config)#router rip3620C(config-router)#network 192.168.2.03620D #conf t3620D (config) #int s0/03620D (config-if) # ip add 192.168.3.1 255.255.255.03620D (config-if) #no sh3620D (config)#router rip3620D (config-router)#network 192.168.3.03620E #conf t3620E (config) #int s0/03620E (config-if) # ip add 192.168.4.1 255.255.255.0 注：这一段命令在所有的设备都配好后再来进行配置3620E(config-router)#network 192.168.4.0LAB12:扩展访问控制列表拓扑图:实验目的：工程部的PC不能Telnet到财务部的PC上去，但是可以访问其它所有部门实验步骤：3620A #conf t3620A (config) #int s0/03620A (config-if) # ip add 192.168.1.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/13620A (config-if) # ip add 192.168.2.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/23620A (config-if) # ip add 192.168.3.2 255.255.255.03620A (config-if) #no sh3620A #conf t3620A (config) #int s0/33620A (config-if) # ip add 192.168.4.2 255.255.255.03620A (config-if) #no sh3620A (config-router)#network 192.168.1.03620A (config-router)#network 192.168.2.03620A (config-router)#network 192.168.3.03620A (config-router)#network 192.168.4.03620B #conf t3620B (config) #int s0/0 3620B (config-if) # ip add 192.168.1.1 255.255.255.03620B (config-if) #no sh3620B (config)#router rip3620B (config-router)#network 192.168.1.03620C #conf t3620C (config) #int s0/03620C (config-if) # ip add 192.168.2.1 255.255.255.03620C (config-if) #no sh3620C (config)#router rip3620C(config-router)#network 192.168.2.03620D #conf t3620D (config) #int s0/03620D (config-if) # ip add 192.168.3.1 255.255.255.03620D (config-if) #no sh3620D (config)#router rip3620D (config-router)#network 192.168.3.03620E #conf t3620E (config) #int s0/03620E (config-if) # ip add 192.168.4.1 255.255.255.03620E (config-if) #no sh3620E (config)#router rip3620E(config-router)#network 192.168.4.03620E #conf t3620E(config)# access-list 110 deny tcp any 192.168.1.0 0.0.0.255 eq 23 3620E (config)# access-list 110 permit ip any any3620E (config)# int s0/03620E (config-if)# ip access-group 110 out的设备都配好后。
静态路由实验实验1：基本静态路由配置实验需求： R1 能通访问（ping通）R3实验配置步骤：R1的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R1 ---修改系统的名字R1(config)#interface f0/0 ----进入到接口配置下R1(config-if)#ip address 12.1.1.1 255.255.255.0 ----接口配置地址R1(config-if)#no shutdown ---开启接口R2的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R2 ---修改系统的名字R2(config)#interface f0/0 ----进入到接口配置下R2(config-if)#ip address 12.1.1.2 255.255.255.0 ----接口配置地址R2(config-if)#no shutdown ---开启接口！R2(config)#interface f0/1 ----进入到接口配置下R2(config-if)#ip address 23.1.1.2 255.255.255.0 ----接口配置地址R2(config-if)#no shutdown ---开启接口R3的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R3 ---修改系统的名字R1(config)#interface f0/1 ----进入到接口配置下R1(config-if)#ip address 23.1.1.3 255.255.255.0 ----接口配置地址R1(config-if)#no shutdown ---开启接口R1上配置去往23.1.1.0/24 网段的静态路由R1(config)#ip route 23.1.1.0 255.255.255.0 12.1.1.2！R1#show ip route ---查看路由表12.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, FastEthernet0/023.0.0.0/24 is subnetted, 1 subnetsS 23.1.1.0 [1/0] via 12.1.1.2R3上配置去往12.1.1.0/24网段的静态路由R3(config)#ip route 12.1.1.0 255.255.255.0 23.1.1.2！R3(config)#do sh ip routeGateway of last resort is not set12.0.0.0/24 is subnetted, 1 subnetsS 12.1.1.0 [1/0] via 23.1.1.223.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/1测试R1-到-R3的通信R1#ping 23.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.3, timeout is 2 seconds: ..!!!备注：前面丢掉了2个包，说明再做ARP地址解析的时候丢弃的。
CCNA 实验二 静态路由配置【实验目的】⑴ 掌握路由器在网络中的作用、组成以及路由器设备选型； ⑵ 掌握PacketTrace 仿真软件的使用方法；⑶ 练掌握路由器的基本配置命令，包括路由器名称设定、保护口令设定、口令封装、接口描述、查看命令等；⑷ 掌握静态路由的配置方法。
【实验环境】Cisco2621 Router 、PacketTrace 仿真软件、具备Windows 操作系统的PC 机 【实验重点及难点】重点：掌握PacketTrace 路由仿真软件的使用、路由器基本配置 难点：路由接口的配置、静态路由的配置 【实验拓扑】【实验内容】一、PacketTrace 仿真软件介绍路由、交换仿真软件就是对真实的路由器、交换机等网络设备进行软件模拟，可以在安装仿真软件的普通PC 上进行网络设备的配置、管理以及网络规划、网络验证等工作，而不需要真实的网络设备。
目前，市场上路由、交换等网络设备模拟软件有很多种，比较优秀的有Boson 、RouterSim 、CIM 等。
其中PacketTrace 是目前最流行的，最接近真实环境的模拟软件。
可以说，PacketTrace 软件是真实设备的缩影。
二、PacketTrace 使用打开PacketTrace软件，选择“Custom Made Devices”中的2621XM系列路由器。
再选择“Connections”连接线中的“Serial DCE”连接线，按照如图路由器的方式连接好路由器。
然后，按照图示连接好交换机和主机。
三、路由器配置1.路由器配置模式及其转换⑴用户模式（user mode） router>用户模式（user mode）：该模式下只能查看路由器基本状态和普通命令，不能更改路由器配置。
此时路由器名字后跟一个“>”符号，表明是在用户模式下。
如：router>⑵特权模式（privileged mode） router#特权模式（privileged mode）：该模式下可查看各种路由器信息及修改路由器配置。
静态路由实训总结
一、实训目标
本次静态路由实训的目标是使我们深入理解静态路由的工作原理和配置方法，掌握在不同网络环境下的静态路由配置技巧，提高我们解决实际网络问题的能力。
二、实训内容
在本次实训中，我们首先学习了静态路由的基本概念和原理，了解了静态路由的优点和局限性。
接着，我们进行了实际的静态路由配置操作，包括在路由器上配置静态路由、测试静态路由等。
实训中遇到的常见问题及解决方法如下：
问题1：无法在目标网络中ping通。
解决方法：检查源主机和目标主机的IP地址是否正确，检查子网掩码是否正确，检查路由器的静态路由配置是否正确。
问题2：路由表中的静态路由条目不正确。
解决方法：检查源主机和目标主机的IP地址、子网掩码以及下一跳地址是否正确，检查路由器接口的IP 地址配置是否正确。
三、实训心得
通过本次实训，我深刻认识到静态路由在实际网络中的重要性。
静态路由不仅可以用于小型网络，也可以用于大型企业网络和园区网中。
通过实训，我掌握了静态路由的基本配置方法和常见问题的解决方法，提高了解决实际问题的能力。
同时，我也意识到在配置静态路由时需要非常细心，因为一旦配置错误，可能会导致网络通信中断或数据传输延迟。
在未来的工作中，我将积极运用所学知识解决实际网络问题，提高网络性能和稳定性。
同时，我也将不断学习和探索新的技术和知识，以适应不断变化的网络环境。

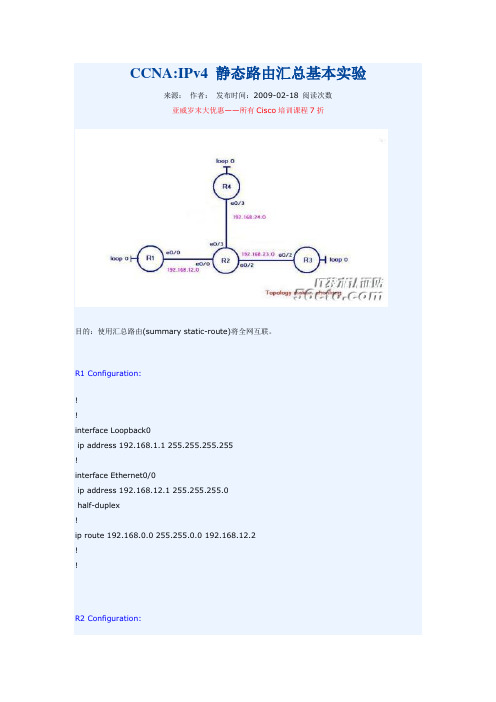

CCNA:IPv4 静态路由汇总基本实验来源：作者：发布时间：2009-02-18 阅读次数亚威岁末大优惠——所有Cisco培训课程7折目的：使用汇总路由(summary static-route)将全网互联。
R1 Configuration:!!interface Loopback0ip address 192.168.1.1 255.255.255.255!interface Ethernet0/0ip address 192.168.12.1 255.255.255.0half-duplex!ip route 192.168.0.0 255.255.0.0 192.168.12.2!!R2 Configuration:!interface Ethernet0/0ip address 192.168.12.2 255.255.255.0half-duplex!interface Ethernet0/2ip address 192.168.23.2 255.255.255.0half-duplex!interface Ethernet0/3ip address 192.168.24.2 255.255.255.0half-duplex!!ip route 192.168.1.1 255.255.255.255 192.168.12.1 ip route 192.168.3.3 255.255.255.255 192.168.23.3 ip route 192.168.4.4 255.255.255.255 192.168.24.4 !!R3 Configuration:!!interface Loopback0ip address 192.168.3.3 255.255.255.255!!interface Ethernet0/2ip address 192.168.23.3 255.255.255.0half-duplex!!ip route 192.168.0.0 255.255.0.0 192.168.23.2!!R4 Configuration:!!interface Loopback0ip address 192.168.4.4 255.255.255.255!interface Ethernet0/3ip address 192.168.24.4 255.255.255.0half-duplex!!ip route 192.168.0.0 255.255.0.0 192.168.24.2!!---------------Inspect:(R1):r1#r1#r1#ping 192.168.4.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.4.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 32/86/196 ms r1#r1#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 60/107/168 ms r1#Inspect:(R2):r2#r2#r2#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 24/70/120 ms r2#r2#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 20/58/132 ms r2#r2#ping 192.168.4.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.4.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 20/57/124 ms r2#Inspect:(R3):r3#r3#r3#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 36/98/172 ms r3#r3#ping 192.168.4.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.4.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 36/85/176 ms r3#r3#Inspect:(R4):r4#r4#r4#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 40/84/156 ms r4#r4#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 36/87/160 ms r4#。
实验一路由器的基本命令操作实验要求:1.路由器名：CCNA2.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。
3.配置以太网口的IP为202.119.249.2194.设置登陆提示信息5.对串行口进行描述（描述信息）6.将上述信息保存到tftp server7.将实验过程配置写在记事本中进行粘贴：实验过程：enconfthost ccna 设置路由器名enable password cisco1 设置password enable secret cisco2 设置secretline vty 0 4loginpass cisco3 设置vty密码exitservice password-en 对密码加密int fa 0/0ip add 202.119.249.219 255.255.255.0 对以太网口fa0/0配置IPno shut 开启端口exitbanner motd &welcome to ccna lab!!!!!! 提示信息& 以上几部是设置登陆提示信息int s0/0desc this is a serial port 描述端口信息exitexitcopy running-config tftp 把信息保存到tftp实验总结：通过对上述实验的操作，初步了解了路由器的几个基本命令的使用。
为下一步的学习做好了准备工作。
- 1 -在线代理|网页代理|代理网页|实验二CDP命令操作实验要求:8.路由器名：CCNA1 CCNA2 CCNA39.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。
10.配置各路由器实验过程：配置路由器1enconf thost ccna1 设置路由器名enable password cisco1 设置password enable secret cisco2 设置secretline vty 0 4loginpasscisco3 设置vty密码exitservice password-en 对密码加密int s0ip add 202.119.249.1 255.255.255.0 设置s0clock rate 56000no shutexitexitcopy run start配置路由器2EnConf thost ccna2 设置路由器名enable password cisco1 设置password enable secret cisco2 设置secretline vty 0 4- 2 -在线代理|网页代理|代理网页|loginpass cisco3 设置vty密码exitservice password-en 对密码加密int s0 设置s0ip add 202.119.248.1 255.255.255.0clock rate 56000no shutexitint s1 设置s1ip add 202.119.249.2 255.255.255.0no shutexitexit配置路由器3enconf thost ccna3 设置路由器名enable password cisco1 设置password enable secret cisco2 设置secretline vty 0 4loginpass cisco3 设置vty密码exitservice password-en 对密码加密int s1 设置s1ip add 202.119.248.2 255.255.255.0no shutexitexit在路由器2上操作：show cdp neighbors 显示相连的网络器件show cdp 显示CDP信息show cdp traffic 显示CDP所用的数据包的信息show cdp entry * 显示所有相邻路由器的所有信息show cdp entry WORD(路由器名) 显示该路由器的所有信息- 3 -在线代理|网页代理|代理网页|un all 关闭所有DEBUG信息(config)#cdp run 启动CDP协议disconnect (端口号) 放弃该端口的连接show cdp interface (端口) 显示该端口的CDP信息clear cdp counter 清除CDP计数器debug cdp packet 启动CDP数据包调试模式实验三静态路由的配置实验目的：了解为何要在路由器上增设静态路由以及静态路由的配置Router>enRouter#conf tRouter(config)#host AA(config)#A(config)#int e0 进入e0端口A(config-if)#ip add 192.168.1.1 255.255.255.0 添加e0口的IPA(config-if)#no shut 打开e0口A(config-if)#exitA(config)#int s0 进入s0端口A(config-if)#ip add 192.168.2.1 255.255.255.0 添加s0口的IPA(config-if)#clock rate 56000 设置时钟A(config-if)#no shut 打开s0口A(config-if)#exitA(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 添加静态路由Router>enRouter#conf tRouter(config)#host BB(config)#int e0 进入e0端口B(config-if)#ip add 192.168.3.1 255.255.255.0 添加e0口的IPB(config-if)#no shut 打开e0口- 4 -在线代理|网页代理|代理网页|B(config-if)#exitB(config)#int s1 进入s1端口B(config-if)#ip add 192.168.2.2 255.255.255.0 添加s1口的IP B(config-if)#no shu 打开s1口tB(config-if)#exitB(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 添加静态路由实验四：静态路由、缺省路由的配制实验目的：三台路由连接5个网段，配置静态路由和缺省路由拓扑图：Router>enRouter#conf tRouter(config)#host R1R1 (config)#int e0 进入e0端口R1(config-if)#ip add 172.16.3.1 255.255.255.0 添加e0口的IP R1(config-if)#no shut 打开e0口R1(config-if)#exitR1(config)#int s0 进入s0端口R1(config-if)#ip add 172.16.1.1 255.255.255.0 添加s0口的IP R1(config-if)#clock rate 56000 设置时钟R1(config-if)#no shut 打开s0口R1(config-if)#exitR1(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.2 添加缺省路由Router>en- 5 -在线代理|网页代理|代理网页|Router#conf tRouter(config)#host R2R2(config)#int e0 进入e0端口R2 (config-if)#ip add172.16.4.1 255.255.255.0 添加e0口的IP R2 (config-if)#no shut 打开e0口R2 (config-if)#exitR2 (config)#int s1 进入s1端口R2 (config-if)#ip add 172.16.1.2 255.255.255.0 添加s1口的IP R2 (config-if)#no shut 打开s1口tR2 (config-if)#exitR2 (config)#int s0R2 (config-if)#ip add 172.16.2.1 255.255.255.0R2 (config-if)#no shut 打开s1口tR2 (config-if)#exitR2 (config)#ip route 172.16.3.0 255.255.255.0 172.16.1.1 添加静态路由R2 (config)#ip route 172.16.5.0 255.255.255.0 172.16.2.2 添加静态路由Router>enRouter#conf tRouter(config)#host R3R3(config)#int e0 进入e0端口R3 (config-if)#ip add 172.16.5.1 255.255.255.0 添加e0口的IP R3 (config-if)#no shut 打开e0口R3 (config-if)#exitR3 (config)#int s1 进入s1端口R3 (config-if)#ip add172.16.2.2 255.255.255.0 添加s1口的IP R3 (config-if)#no shut 打开s1口tR3 (config-if)#exitR3 (config)#ip route 0.0.0.0 0.0.0.0 172.16.2.1 添加缺省路由实验五：RIP动态路由的配置- 6 -在线代理|网页代理|代理网页|拓扑图实验介绍：本实验所用的设备为：三台带有2个S0口和一个E0口的路由器，三台PC 实验目的：灵活掌握RIP的动态路由的配置。
网络应用技术实验指导书数学与计算机学院计算机网络实验室2011‐9目录实验一、静态路由、默认路由、汇总路由实现区域网络的连通 (1)【实验目的】 (1)【背景描述】 (1)【技术原理】 (1)【试验拓扑】 (2)【实验设备】 (2)【实验步骤】 (2)实验二、动态路由（RIP协议）实现区域网络的连通 (7)【实验目的】 (7)【背景描述】 (7)【技术原理】 (7)【实验拓扑】 (8)【实验设备】 (8)【实验步骤】 (8)实验三、EIGRP动态路由基本配置 (12)【实验目的】 (12)【背景描述】 (12)【技术原理】 (13)【试验拓扑】 (13)【实验设备】 (13)【实验步骤】 (14)实验四、OSPF动态路由（单区域） (17)【实验目的】 (17)【背景描述】 (17)【技术原理】 (17)【实验拓扑】 (18)【实验设备】 (18)【实验步骤】 (18)实验五、OSPF动态路由（多区域） (22)【实验目的】 (22)【背景描述】 (22)【技术原理】 (22)【实验拓扑】 (22)【实验设备】 (23)【实验步骤】 (23)试验六、NAT地址转换技术实现内部网络接入Internet (36)【实验目的】 (36)【背景描述】 (36)【技术原理】 (37)【试验拓扑】 (37)【实验设备】 (37)【实验步骤】 (37)实验七、在校园网的路由器上配置标准ACL (28)【实验目的】 (28)【背景描述】 (28)【技术原理】 (28)【实验拓扑】 (29)【实验设备】 (29)【实验步骤】 (29)实验八、在校园网的路由器上配置扩展ACL (32)【实验目的】 (32)【背景描述】 (32)【技术原理】 (32)【实验拓扑】 (33)【实验设备】 (33)【实验步骤】 (33)实验九、综合实验 (43)【实验目的】 (43)【背景描述】 (43)【VRRP技术原理】 (44)【试验拓扑】 (44)【实验设备】 (46)【实验步骤】 (46)实验一、静态路由、默认路由、汇总路由实现区域网络的连通【实验目的】（1）掌握相关接口的IP地址的配置（2）掌握通过静态路由、默认路由、汇总路由实现区域网络的连通【背景描述】该拓扑图所示的是某学校校园网连入外网的一个工作场景。
实习报告：静态路由器配置与实践一、实习目的1. 掌握静态路由器的配置方法，包括路由器的基本命令和路由表的设置。
2. 学会使用静态路由器实现不同网络之间的数据转发。
3. 深入理解网络层的功能和路由器的工作原理。
二、实习设备与环境1. 设备：Cisco 2811路由器一台、PC机两台、双绞线若干。
2. 环境：实验室模拟环境，搭建一个简单的网络拓扑，包括两个子网。
三、实习原理1. 静态路由器：静态路由器是网络中的一种基本设备，用于实现不同网络之间的数据转发。
它工作在OSI模型的第三层，即网络层。
静态路由器根据预设的路由表来转发数据包，路由表中包含目的网络的IP地址和下一跳路由器的IP地址。
2. 路由表：路由表是静态路由器中用来存储路由信息的数据结构。
它包含目的网络的IP地址、子网掩码、下一跳路由器的IP地址等信息。
路由表的建立和维护是静态路由器配置的核心内容。
四、实习过程1. 设备连接：根据实验室提供的设备，将PC机与路由器通过双绞线连接起来，构建一个简单的网络拓扑。
2. 路由器基本配置：通过console线连接路由器，使用终端仿真软件（如PuTTY）进行路由器的命令行配置。
主要包括：设置主机名、进入全局模式、配置管理IP地址、保存配置等。
3. 创建路由表：在全局模式下，使用命令“ip route”创建路由表项。
例如，将PC机1的IP地址设置为192.168.1.10，子网掩码为255.255.255.0，下一跳路由器的IP地址设置为192.168.2.2。
同样地，将PC机2的IP地址设置为192.168.2.10，子网掩码为255.255.255.0，下一跳路由器的IP地址设置为192.168.1.2。
4. 验证路由表：使用PC机之间的Ping命令，验证静态路由器是否能够实现不同网络之间的数据转发。
例如，PC机1 ping PC机2的IP地址192.168.2.10，若收到回复，则说明静态路由器配置成功。
