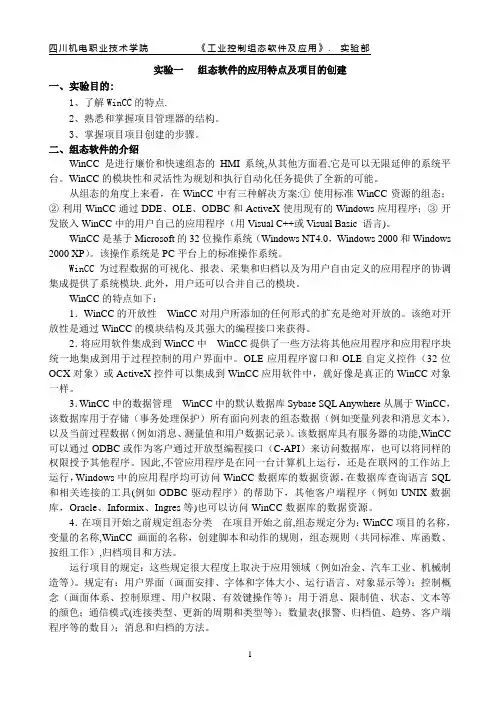

实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。

3、掌握项目项目创建的步骤。

二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。

该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。

WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。

该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。

OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。

作者简介：陈奕良（1992-），男，自动化工程师，从事纸张薄膜类自动化设备设备电气设计工作。

收稿日期：2021-02-261　WINCC 组态软件与第三方自动化设备1.1　WINCC 组态软件WINCC 是一种实现现场数据采集、过程可视化和过程监控的自动化工具，俗称SCADA 。

其运行在windows 环境下，具有很好的兼容性和扩展性，适合复杂系统操作和数据监控。

本文以WINCC professional V15为例，主要使用WINCC 组态软件开发第三方设备的可视化操作界面、过程数据监控以及数据库记录功能。

WINCC 的组态如图1所示。

图1　WINCC 自动化组态1.2　第三方自动化设备第三方自动化设备由乙方提供，为采购设备，并不参与甲方设备的系统集成，因此无法直接由WINCC 组态软件的默认HMI 通讯通道进行访问。

其控制系统由西门子SIMOTION 控制器和西门子触摸屏组成，如图2所示，SIMOTION 是以设备代理的形式与触摸屏通讯，是单独的一个自动化组态系统，没法集成到WINCC 里。

不过基本市售的工业HMI 触摸屏都是支持OPC 通讯的，西门子的也不例外，可以设置作为OPC 服务器，这样WINCC 作为客户端就能访问西门子触摸屏的变量了。

图2　第三方设备自动化组态2　系统组态2.1　配置WINCC 通讯WINCC 组态软件支持多种PLC 控制器驱动，比如西门子的S7-300/400和S7-1200/1500系列，第三方的比如AB 和三菱的TCP/IP 协议等等，但是和第三方品牌或者乙方的设备通讯时必须有对方的编程源程序或者有支持与其得通讯驱动，在本例WINCC 就基于WINCC 组态软件和第三方自动化设备的数据访问和记录方法陈奕良，张帆(广东金明精机股份有限公司，广东 汕头 515098)摘要：本文介绍了基于WINCC 组态软件和第三方设备的应用系统，在PLC 设计的系统中一般通过可视化面板进行操作，功能简单，功能扩展有限，而通过组态软件设计的可视化操作系统，可以使用组态软件的功能和其支持的VC/VB 脚本编辑器，完善和丰富系统操作功能，提高系统自动化可视化程度及数据监控功能。

监控组态软件实时数据库的研究与应用的开题报告一、选题背景随着工业自动化程度的不断提高，现代化工厂的生产过程越来越复杂，需要采集、处理大量数据，为生产提供实时监控分析支持。

传统的生产过程监控大多采用人工现场巡视的方法进行，存在着监视范围狭窄、无法及时发现问题、数据处理效率低等问题。

而现代监控管理系统则采用监控组态软件，对各种设备、参数进行实时监控、分析及管理，对于现代化生产过程的监控和预警能力成为了不可或缺的关键技术。

监控组态软件是现代化厂房中最为重要的控制工具之一，被广泛应用于各个领域，如电力、通信、交通、钢铁、机械、化工、水利等，以进行监测、调度、控制、优化等。

在监控组态软件中，实时数据库则是其中重要的组成部分之一，它直接影响到整个系统的性能和稳定性。

实时数据库能够快速的存储、处理、查询、更新、删除数据，为实时数据获取和分析提供了非常重要的支持。

因此，对于实时数据库的研究和应用，具有重要意义。

二、研究目标与意义本课题的主要目标是研究监控组态软件实时数据库的技术和应用，通过对实时数据库存储和查询技术的研究，进一步提高实时数据的处理效率和系统的性能。

本课题以某钢铁厂监控系统为研究对象，探究实时数据库的优化、读写并发控制、事务处理、索引设计等技术，打破传统的数据处理方式，提高系统的数据处理能力，为生产过程监控和管理提供更高效的技术支持。

该课题的意义在于：一方面，帮助实现厂房自动化生产过程的监测，提高安全、质量等方面的功效；另一方面能够提高精益管理、提高效能，减少资源浪费，降低生产成本。

三、研究内容和技术路线3.1 研究内容1. 监控组态软件实时数据库技术的综述2. 实时数据库的读写优化技术3. 实时数据库的数据并发控制技术4. 数据库事务的实现和处理5. 索引设计及相关技术优化6. 基于某钢铁厂监控系统实时数据库的应用实现与结果分析3.2 技术路线(1) 调研并综述实时数据库技术的现状与发展(2) 实时数据库的存储结构、读写优化技术研究与实验(3) 实时数据库的并发控制技术与事务处理技术研究与实验(4) 实时数据库的索引设计及相关技术优化研究与实验(5) 某钢铁厂监控系统实时数据库应用实现与数据分析3.3 研究方法1. 文献调研法，搜集实时数据库及相关技术的研究资料，学习国内外前沿的研究成果和技术应用现状。

第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。

2. 学习如何使用组态软件进行实时数据的采集、处理和显示。

3. 培养实际应用组态软件解决实际问题的能力。

二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。

组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。

2. 易用性：操作简单，用户界面友好，易于上手。

3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。

三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。

（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。

（3）启动组态软件，进入主界面。

2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。

（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。

（3）配置设备参数，如通讯方式、波特率、地址等。

3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。

（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。

（3）设置采集设备的参数，如采样周期、数据类型等。

（4）对采集到的数据进行处理，如滤波、转换等。

4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。

（2）在画面上，添加相应的控件，如趋势图、仪表盘等。

（3）设置控件的数据源，将采集到的数据绑定到控件上。

（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。

5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。
