单片机重点内容复习

  • 格式：doc
  • 大小：3.89 MB
  • 文档页数：26

第一章单片机概述1.8051与8751的区别是内部程序存储器的类型不同。

2.在家用电器中使用单片机应属于微计算机的测量，控制功能。

3.除了单片机这一名称之外，单片机还可称为（微控制器）和（嵌入式控制器）。

4.单片机与普通计算机的不同之处在于其将（cpu）、（存储器）和（I/O 接口）三部分,通过内部总线集成于一块芯片。

第二章MCS-51 单片机的硬件结构2.2 说明-51 单片机的引脚EA的作用，该引脚接高低电平时各有何种功能？答：EA为该引脚第一功能即外部程序存储器访问允许控制端。

当该引脚为高电平时，单片机访问片内程序存储器，但在PC （程序计数器）值超过0FFFH（对于8051、8751）时，即超出片内程序存储器的4KB 地址范围时，将自动转向执行外部程序存储器内的程序。

当该引脚为低电平时，单片机则只访问外部程序存储器，不论是否有内部程序存储器。

2.5 MCS-51 单片机 5 个中断源的中断入口地址以及对应的中断源。

答：中断源入口地址外部中断0 0003H定时器0（T0）000BH外部中断 1 0013H定时器1（T1）001BH 串行口0023H定时器0和1的中断请求能自动撤销，外部中断0和1的跳沿方式的外部中断请求是自动撤销的，电平方式外部中断除了标志位清零之外，必要时还需要把中断请求信号输入引脚，从低电平强制改变为高电平2.6内部RAM 中，位地址为30H的位，该位所在字节的字节地址为（26H）。

2.7若A中的内容为63H，那么，P标志位的值为（0）。

2.98051 单片机复位后，R4 所对应的存储单元的地址为（04H），因上电时PSW=（00H）。

这时当前的工作寄存器区是（0）组工作寄存器区。

2.14 通过堆栈操作实现子程序调用，首先就要把（PC）的内容入栈，以进行断点保护。

调用返回时，再进行出栈保护，把保护的断点送回到（PC）。

2.16MCS-51 单片机程序存储器的寻址范围是由程序计数器PC 的位数所决定的，因为MCS-51的PC 是16 位的，因此其寻址的范围为（64）KB。

2.17 当89S51 单片机运行出错，可通过复位来解决来摆脱困境？第三章MCS-51的指令系统3.2在基址加变址寻址方式中，以（A）作变址寄存器，以（DPTR）或（PC）作基址寄存器3.3MCS-51共有哪几种寻址方式？答：共有7种寻址方式。

（1）寄存器寻址方式（2）直接寻址方式（3）寄存器间接寻址方式（4）立即寻址方式（5）基址寄存器加变址寄存器间接寻址方式（6）位寻址方式（7）相对寻址方式3.4 访问SFR，可使用哪些寻址方式？答：一般采用直接寻址，对于SFR 中字节地址能被8 整除的SFR 可以使用位寻址，对于SFR中的A、B、DPTR 寄存器可以采用寄存器寻址。

3.5 指令格式是由（操作码）和（操作数）所组成也可能仅由（操作码）组成。

3.6假定累加器A中的内容为30H，执行指令：1000H：MOVC A，@A+PC 后，把程序存储器（1031H）单元的内容送入累加器中3.7在MCS----51 中，PC和DPTR 都用于提供地址，但PC 是为访问（程序）存储器提供地址，而DPTR 是为访问（数据）存储器提供地址。

3.9该程序段的功能是什么？PUSH A PUSH B POP A POP B 答：功能是A、B 内容互换3.11假定A=83H，（R0）=17H，（17H）=34H，执行以下指令：ANL A，#17H ORL 17H，A XRL A，@R0 CPL A 后，A的内容为（0CBH）3.12假设A=55H，R3=0AAH，在执行指令后ANL A，R3 后，A=（00H），R3=（0AAH）3.13如果DPTR=507BH，SP=32H，（30H）=50H，（31H）=5FH，（32H）=3CH，则执行下列指令后：POP DPH POP DPLPOP SP 则：DPH=（3CH）DPL=（5FH）SP=（4FH）3.14假定SP=60H，A=30H，B=70H，执行下列指令：PUSH A PUSH B后，SP的内容为（62H），61H单元的内容为（30H），62H单元的内容为（70H）。

第四章MCS-51汇编语言程序设计用于程序设计的语言基本上分为三种：机器语言、汇编语言和高级语言。

4.3试编写1个程序，将内部RAM中45H单元的高4 位清0，低 4 位置1。

解：MOV A，45H ANL A，#0FH ORL A，#0FH第五章MCS-51 的中断系统5.1 什么是中断系统？答：能够实现中断处理功能的部件称为中断系统。

5.3 外部中断1 所对应的中断入口地址为（0013H ）。

5.4各中断源发出的中断请求信号，都会标记在 MCS-51系统的 TCON 和 SCON 寄存器中。

5.6 中断查询确认后，在下列各种 8051 单片机运行情况中，能立即进行响应的是（D ） 当前指令是 MOV A ，R35.7 8051 单片机响应中断后，产生长调用指令 LCALL ，执行指令的过程包括：首先把（PC ）的内容压入堆栈，以进行断点保护，然后把长调用指令的 16 位地址送（PC ），使程序执行转向（响应中断请求的中断入口的地址）中的中断地址区。

5.9 在 MCS-51 中需要外加电路实现中断撤除的是电平方式的外部中断5.11、中断子程序流程图中断服务子程序入口—关中断—现场保护—开中断—中断处理—关中断—现场恢复—开中断—中断返回（注意加方框和箭头）第六章 MCS-51 的定时器中断/计数器6.1 如果采用的晶振的频率为 3MHZ ，定时器/计数器工作在方式0、1、2下，其最大的定时时间各为多少？ 答：因为机器周期：所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的时间为262.144ms ；方式2下的最大时间为)(410312126s f T OSC cy μ=⨯==)(192.81042261313ms T T CMAX =⨯⨯=⨯=-1024ms。

6.4计算计数初值X 机器周期=2us=2×10（-6）设装入T0的初值为X，则有（2的16次方-X）×2×10的-6次方=1×10的-3次方 X=65036一个定时器的定时时间有限，如何实现两个两个定时器的串行定时，来实现较长时间的定时？答：方法1，在第一个定时器的中断程序里关闭本定时器的中断程序，设置和打开另一个定时器；在另一个定时器的中断程序中关闭本定时中断，设置和打开另一个定时器。

这种方式的定时时间为两个定时器定时时间的和。

方法2，一个作为定时器，在定时中断后产生一个外部计数脉冲（比如由P1.0接INT0产生），另一个定时器工作在计数方式。

这样两个定时器的定时时间为一个定时器的定时时间乘以另一个定时器的计数值。

第七章MCS-51 的串行口7.2通过串行口发送或接收数据时，在程序中应使用：（C）MOV 指令7.3设定时器T1 方式2 的初值为X,则有：定时器T1 的溢出率=计数速率/(256-X)=Fosc/[(256-X)×12 ]则方式 2 的波特率=[2smod / 32]×[F osc/(256-X)×12 ]7串行口工作方式 1 的波特率是可变得通过定时器/计数器T1 的溢出率设定。

7.5在串行通讯中，收发双方对波特率的设定应该是相同的。

第八章MCS-51 单片机扩展存储器的设计8.3 假设外部数据存储器2000H单元的内容为80H,执行下列指令后：MOV P2,#20H MOV R0,#00H MOVX A,@R0累加器A中的内容为（80H）。

8.4 区分MCS-51单片机片外程序存储器和片外数据存储器的最可靠的方法是: 看其是与/RD信号连接还是与/PSEN 信号连接8.6 起始范围为0000H---3FFFH的存储器的容量是（16）KB 8.7在MCS-51 中，PC 和DPTR 都用于提供地址，但PC是为访问(程序)存储器提供地址，而DPTR是为访问（数据）存储器8.8 根地址线可选（2048）个存储单元，16KB存储单元需要（14）根地址线8.12 32KB RAM存储器的首地址若为2000H,则末地址为(0FFFF)H在51单片机系统中，外接程序存储器和数据存储器共16位地址线和8位数据线，为何不会发生冲突？答：因为控制信号线的不同：外扩的RAM芯片既能读出又能写入，所以通常都有读写控制引脚，记为OE*和WE*。

外扩RAM的读、写控制引脚分别与AT89S51的RD*和WR*引脚相连。

外扩的EPROM在正常使用中只能读出，不能写入，故EPROM芯片没有写入控制引脚，只有读出引脚，记为OE*，该引脚与AT89S51单片机的PSEN*相连。

编写程序将片外数据存储器中5000H-50FFH单元全部清零MOV DPTR，#5000H ；设置数据指针的初值MOV R7，#00H ；设置块长度计数器的初值CLR ALOOP：MOVX @DPTR，A ；给一单元送00HINC DPTR ；地址指针加1DJNZ R7，LOOP ；数据块长度减1 HERE: SJMP HERE ；执行完毕，原地踏步第九章MCS-51扩展I/O 接口的设计9.3 I/O 数据传送有哪几种方式？答：I/O数据传送的几种方式是：同步传送、异步传送和中断传送9.5 假设8155H 的TIMERIN 引脚输入的频率为4MHz？问8155H 的最大定时时间是多少？答：T=2 14*（1/4MHz）=4096 μs。

9.11MCS-51 的并行接口的扩展有多种方法，在什么情况下，采用扩展8155H 比较合适？什么情况下，采用扩展8255A 比较适合？答：需扩展RAM和I/O需用8155H，仅扩展I/O用8255H第十章MCS-51 与键盘、显示器的接口设计10．1 LED 的静态显示方式与动态显示方式有何区别？各有什么优缺点？答：静态显示时，数据是分开送到每一位LED上的。

而动态显示则是数据是同时送到每一个LED上，再根据位选线来确定是哪一位LED被显示。

静态显示亮度很高，但口线占用较多。

动态显示口线占用较少，适合用在显示位数较多的场合。

第十一章MCS-51 单片机与A/D、D/A 转换器的接口11.1对于电流输出的D/A转换器，为了得到电压的转换结果，应使用（由运算放大器构成的电流/电压转换电路）11.2 D/A 转换器的主要性能指标有哪些？设某DAC 为二进制12 位，满量程输出电压为5V，试问它的分辨率是多少？答：D/A转换器的主要性能指标：分辨率、建立时间、精度。

它的分辨率为：5V/2 = 1.220703125mv。

合集下载

单片机原理及接口技术复习要点

单片机原理及接口技术复习要点

单片机原理及接口技术复习要点一、单片机原理：1.单片机是一种集成电路芯片，具有CPU、存储器和各种输入输出接口的功能，可以独立工作。

2.单片机的核心是中央处理器（CPU），它负责执行指令，并完成各种算术和逻辑运算。

3. 单片机的存储器分为RAM、ROM和Flash，RAM用于存储运行时数据，ROM用于存储程序代码，Flash可以擦写。

4. 单片机的输入输出接口包括通用输入输出口（GPIO）、串行通信口（UART）、并行通信口（Parallel），可以连接各种外部设备。

5.单片机的时钟系统提供稳定的时钟信号，用于同步CPU的工作，并控制系统的时序。

6.单片机的中断系统可以根据外部触发信号或内部事件中断CPU的正常执行，提高系统的实时性。

7.单片机的工作模式包括运行模式、停机模式和休眠模式，可以根据实际需求选择不同的模式以节省功耗。

二、接口技术：1.并口接口：使用多位数据线和控制线进行数据传输，适合于数据量较大的应用，如打印机、显示器等。

2.串口接口：使用少量的数据线进行数据传输，适合于数据量较小的应用，如鼠标、键盘、传感器等。

3.SPI接口：使用一根时钟线和三根数据线进行数据传输，支持全双工通信，适合于短距离高速传输。

4.I2C接口：使用两根线进行数据传输，一个为时钟线，一个为数据线，适合于连接多个设备的应用。

B接口：是一种通用的串行总线接口，可以连接各种外部设备，如键盘、鼠标、摄像头等。

6. Ethernet接口：用于连接局域网，支持高速数据传输和远程通信。

7.脉冲接口：利用脉冲信号进行数据传输，适用于长距离传输，如计数器、编码器等。

三、复习要点：1.掌握单片机的基本原理、系统组成和工作模式。

2.理解单片机的存储器结构和存储器管理。

3.熟悉单片机的时钟系统及其时序控制。

4.了解单片机的输入输出接口的功能和使用方法。

5.掌握并口接口、串口接口、SPI接口、I2C接口等接口的基本原理和应用。

6. 理解USB接口和Ethernet接口的工作原理和应用。

单片机重点知识点

单片机重点知识点

单片机重点知识点单片机（Microcontroller）是一种集成了微处理器核心、存储器以及各种外设功能于一体的微型计算机系统。

它广泛应用于各个领域，如家电、汽车、医疗设备等。

本文将介绍单片机的重点知识点，以帮助读者更好地理解和应用单片机技术。

一、单片机的基础知识1. 单片机的定义：单片机是一种集成电路，内部包含微处理器核心、存储器、输入输出端口等部分，可以按照程序运行和控制外部设备。

2. 单片机的主要特点：体积小、功耗低、成本低、功能强大、易于编程和控制。

3. 单片机的组成部分：- 微处理器核心（CPU）：执行数据处理和控制任务。

- 存储器：存储程序和数据。

- 输入输出端口（I/O）：与外界设备进行数据交互。

- 定时器计数器（Timer/Counter）：用于产生各种定时、延时和计数功能。

- 串行通信接口（USART）：用于与其他设备进行串行通信。

二、单片机的基本指令集单片机的指令集是一组在单片机内部执行的机器指令，用于控制单片机的操作。

常见的指令包括：1. 数据传输指令：将数据从一个寄存器传输到另一个寄存器。

2. 算术指令：进行各种算术运算，如加法、减法、乘法和除法。

3. 逻辑指令：进行逻辑运算，如与、或、非等。

4. 控制指令：用于控制程序的跳转、循环和中断。

三、单片机的编程语言单片机的编程语言常见的有汇编语言和高级语言，其中汇编语言更接近机器语言，而高级语言更易于理解和编写。

1. 汇编语言：汇编语言是一种低级语言，与机器指令一一对应。

通过使用助记符（Mnemonic）来表示指令操作码，有助于提高代码的可读性，但编写和调试较为复杂。

2. 高级语言：高级语言如C语言、Python等，通过编译器将源代码转换为单片机可以执行的机器语言。

这种语言更易于理解和编写，并且具有丰富的库函数，可以快速开发单片机应用程序。

四、常用的单片机外设和应用1. 通用输入输出端口（GPIO）：用于与外部设备进行数字信号的输入和输出。

单片机复习资料

单片机复习资料

1.单片机的概念：在一块半导体芯片上，集成了微处理器、存储器、输入/输出接口、定时器/计数器以及中断系统等功能部件，构成一台完整的微型处理器。

（单片机是微机的一部分）2.单片机的组成：微处理器、存储器、输入/输出接口、定时器/计数器以及中断系统等功能部件。

3.输入/输出接口：可以输入/输出0V或5V的单元。

4.单片机的分类：MCS-51系列及与之兼容的80C51系列单片机、Atmel公司的A VR系列、Microchip公司的PIC系列、Motorola公司的单片机、TI公司MSP430系列单片机、基于ARM核的32位单片机5.微处理器芯片、存储器芯片与输入/输出接口电路芯片构成了微型计算机，芯片之间用总线（地址总线、数据总线、控制总线）连接。

6.单片机工作方式：正常方式、待机方式、掉电方式7.数制和码制，原码、反码与补码8.80C51系列单片机引脚功能：①主电源引脚（2条）：Vcc（40脚）和GND（20脚）②外接晶体引脚（2条）：XTAL1（19脚）、XTAL2（18脚）③输入/输出（I/O）引脚（32条）：P0口（39脚～32脚）分别为P0.0~P0.7，其中P0.7为最高位，P0.0为最低位。

●作为通用输入/输出（I/O）口使用●作为低八位地址/数据分时复用总线P1口（1脚～8脚）分别为P1.0~P1.7，其中P1.7为最高位，P1.0为最低位。

●作为准双向I/O口使用●对52子系列单片机，P1.0引脚的第二功能为T定时器/计数器的外部输入，P1.1引脚的第二功能为T2EX捕捉、重装触发，即T2的外部控制端P2口（21脚～28脚）●准双向输入/输出接口，每一位也可独立控制●在接有片外存储器或扩展I/O接口时，P2口作为高八位地址总线P3口（10脚～17脚）●准双向输入/输出接口，每一位同样可独立控制●P3口除作为通用I/O口外，P3口的第二种功能定义如下（串口、定时、中断、读写表格）：P3.0 RXD（串行数据输入口）P3.1 TXD（串行数据输出口）P3.2 INT0(外部中断0）P3.3 INT1(外部中断1）P3.4 T0（定时器/计数器0外部输入）P3.5 T1（定时器/计数器1外部输入）P3.6 WR（外部数据存储器写脉冲）P3.7 RD（外部数据存储器读脉冲）④控制引脚（4条）⑴ALE/PROG（30引脚）:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

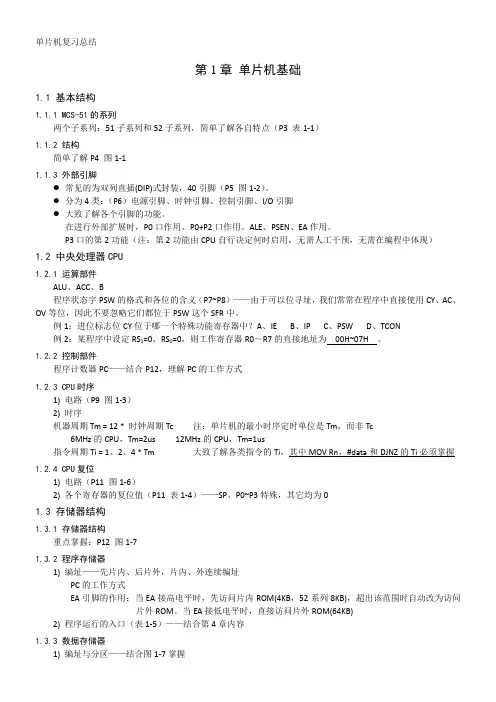

单片机复习总结
